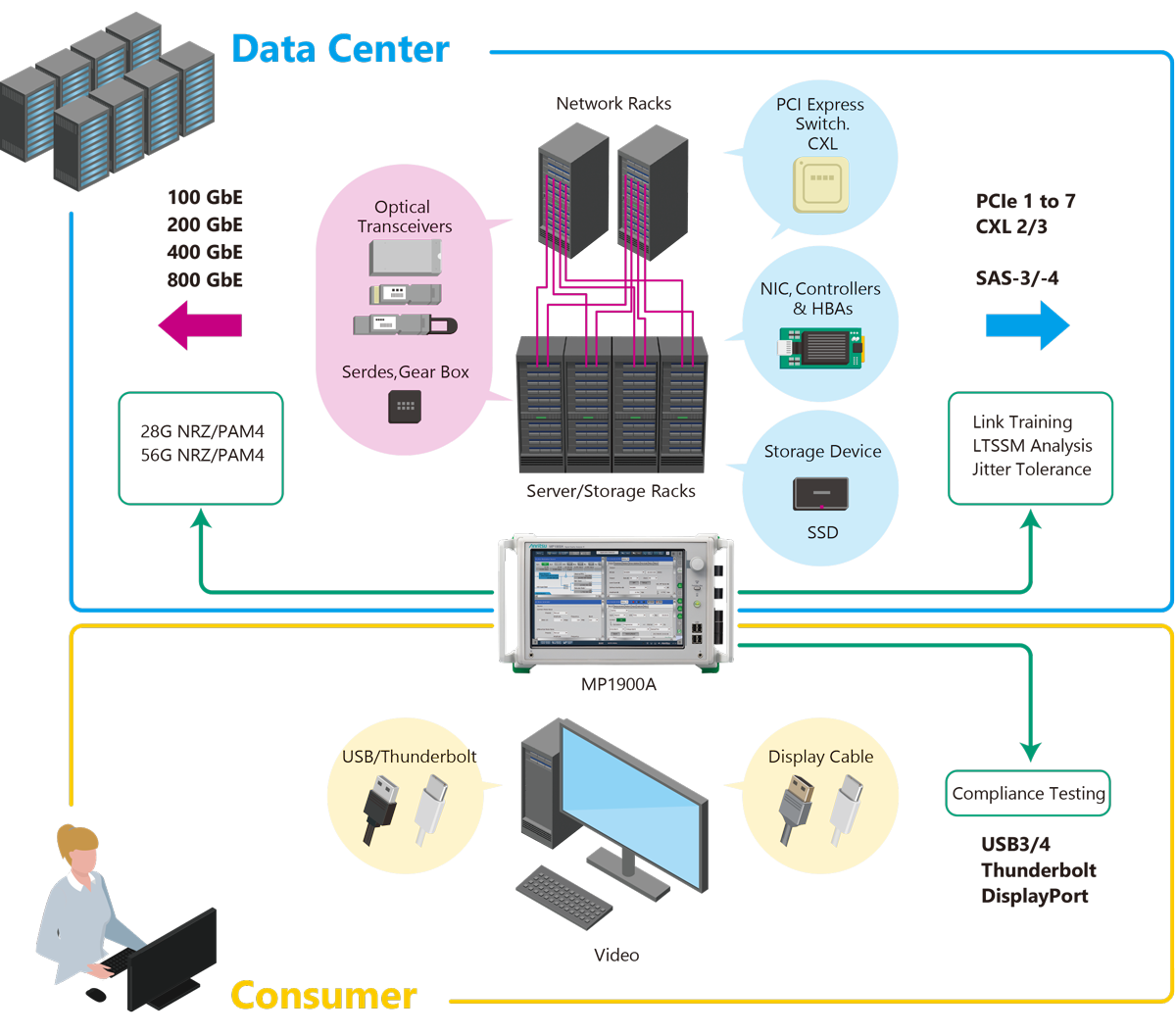

MP1900A 信号质量分析仪（BERT，2.4Gbaud至64.2Gbaud）。8插槽模块化误码率测试仪（BERT），支持NRZ与PAM4信号质量分析，工作速率2.4Gbaud至64.2Gbaud，最大传输容量512Gbit/s，适用于PCIe、USB等高速接口物理层测量。
ML4039D 是一款功能齐全的 200G BERT，可配置为 4 通道 PAM4 28 GBaud 或 4 通道 NRZ 28 Gbps 通道。波特率：PAM4: 23.1 – 29.6 GBdNRZ: 9 – 14.2 和 23.1 – 29.6 Gbps通道数：4调制格式：NRZ、PAM-4测试模式：PRBS 7/9/11/13Q/15/23/31Q/58/9_4 JP083B, IEEE 802.3bs, OIF-CEI-3.1 用户定义信号幅度：0 - 1200 mVpp外形尺寸：台式/机架实验室和生产测试
• 1-16通道输出,NRZ/PAM4连续可调
• 1-60GBaud速率覆盖范围
• 具备FEC符号错误纠正功能
• 模块可插拔式设计
• 通道间相位精确可调
• 具备抖动注入功能
• 高压输出
• 可单独作为CDR使用
厂家：中星联华|中星联华科技（北京）有限公司
产地：中国 北京
同厂商产品

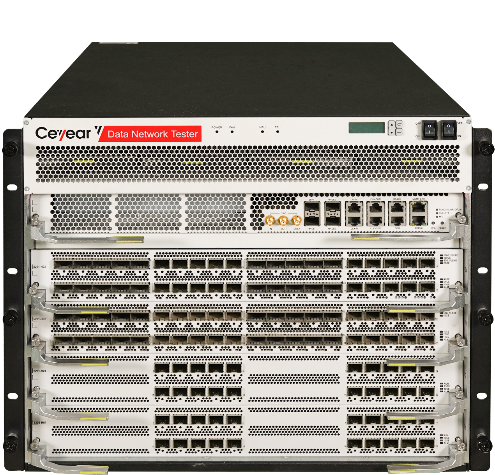

Ceyear5201数据网络测试仪配置1Gbps、10Gbps、25Gbps、40Gbps、50Gbps、100Gbps和400Gbps高密度测试模块，是一款多速率、多端口、可扩展的高性能数据网络测试仪。
5288 SDH/PDH数字传输分析仪|思仪 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
思仪 · Ceyear
5288 SDH/PDH数字传输分析仪
PDH模块 · STM-1模块（电接口） · STM-1模块（1310nm光接口） · STM-1模块（1550nm光接口） · 其它特性
产品简介
5288 SDH/PDH数字传输分析仪为高性能手持式数字传输分析仪，符合ITU-T SDH/PDH技术规范和我国光同步传输网技术体制的规定,支持2.048、34.368、139.264Mb/s及155.520Mb/s传输速率的测试。可进行SDH/PDH传输设备和网络的误码、指针、开销、插入/提取和相关物理量的测量，广泛应用于SDH、PDH设备的开发、生产以及通信网的安装、认证、运营和维护等。5288 SDH/PDH数字传输分析仪外观结构采用业界最为先进的双色双料一体化设计工艺，外观新颖、坚固耐用，采用按键及触摸双重操作模式，操作便捷；内嵌高级防反射LCD显示单元，即便在野外环境下，显示界面也清晰可见；该产品具有丰富的外部接口，既有以太网口，亦可通过USB口，实现与外部设备数据通信。机内配有大容量的锂电池，工作时间长达5小时以上，适于野外工作。
核心参数
• 产品型号：5288
• 速率：时钟偏移 ～ 频率测量
• 2.048 、 34.368 、 139.264Mb/s 准确度：± 7ppm：± 100ppm ，步长 1ppm ～ 测量接收信号的恢复时钟频率，分辨率： 1Hz 准确度：± 15ppm
• 155.520Mb/s ，准确度：± 4.5ppm：± 999.9ppm ，步长： 0.1ppm ～ 码型： CMI 码阻抗： 75 Ω非平衡 /BNC 监控方式： -26dB 终端方式灵敏度： -12dB
功能特点
主要特点
l 手持式结构及超长电池供电，非常便于现场测试；触摸屏、键盘双重操作模式，操作便捷
丰富、直观的图形界面
直观的测试记录显示方式
5288采用柱状图的方式直观显示出测试分析结果。
完善的误码性能分析
5288支持G.821、G.826、 G.828、 G.829、M.2100 、M.2101 、M.2110 、M.2120等标准的误码分析。
便捷的扫描测量方式
5288设有SDH支路扫描测试菜单，可自动完成SDH各支路的测试分析。
型号一览
• 本系列共 1 个型号：5288
主要指标
PDH模块
• 1. 速率：2.048 、 34.368 、 139.264Mb/s 准确度：± 7ppm
• 2. 时钟偏移：± 100ppm ，步长 1ppm
• 3. 码型：AMI 、 HDB3 、 CMI ，符合 ITU-T G.703 建议
• 4. 图形：PRBS ： 2 9 -1 、 2 11 -1 、 2 15 -1 、 2 20 -1 、 2 23 -1 字： 1010 、 1000 、全“ 0 ”、全“ 1 ”、 16 比特可编程
• 5. 接口：75 Ω非平衡 / BNC ； 120 Ω平衡 /RJ45 （ 2Mb/s ）
• 6. 误码插入及测量：比特误码、帧误码、编码误码、 CRC4 与 CRC4 远端误码插入比率： 10 -3 ～ 10 -7 ，单次
• 7. 告警产生及测量：信号丢失、图形同步丢失、帧丢失、复帧丢失、电源中断、远端告警、远端复帧告警、全‘ 1 ’告警
• 8. 误码性能分析：ITU-T G.821 、 G.826 、 M.2100 、 M.2110 、 M.2120
• 9. 频率测量：测量接收信号的恢复时钟频率，分辨率： 1Hz 准确度：± 15ppm
STM-1模块（电接口）
• 1. 速率：155.520Mb/s ，准确度：± 4.5ppm
• 2. 时钟偏移：± 999.9ppm ，步长： 0.1ppm
• 3. 净荷映射：2Mb/s 、 34Mb/s 、 139Mb/s
• 4. 净荷测试图形：PRBS ： 2 9 -1 、 2 11 -1 、 2 15 -1 、 2 20 -1 、 2 23 -1 字： 1010 、 1000 、全“ 0 ”、全“ 1 ”、 16 比特可编程
• 5. 误码插入：帧误码、 B1 、 B2 、 B3 、 BIP-2 、 MS-REI 、 HP-REI 、 LP-REI 、 HP-IEC 、开销比特误码
• 6. 告警产生：LOS 、 LOF 、 OOF 、 MS-AIS 、 MS-RDI 、 HP-AIS 、 AU-LOP 、 HP-RDI 、 TU-AIS 、 LP-RDI
• 7. 误码测量：B1 、 B2 、 B3 、 BIP-2 、 MS-REI 、 HP-REI 、 LP-REI 、 HP-IEC 、比特误码、帧误码
• 8. 告警测量：LOS 、 LOF 、 OOF 、 MS-AIS 、 MS-RDI 、 HP-AIS 、 AU-LOP 、 HP-RDI 、 TU-LOM 、 TU-AIS 、 TU-LOP 、 LP-RDI 、时钟丢失（外部参考时钟）
• 9. 扫描测量：SDH 支路误码扫描和支路告警扫描
• 10. PDH 插入 / 提取：可将外部 PDH 2/34/139Mb/s 信号插入到 SDH 信号中或从 SDH 线路信号中提取 PDH 信号输出
• 11. 指针设置：突发指针、新指针、 G.783 序列、时钟偏移
• 12. 指针测试：指针值、正 / 负调整次数、调整秒、 NDF 秒、 NDF 丢失秒及 VC 偏移
STM-1模块（1310nm光接口）
• 同 STM-1 模块（电接口） 的指标 1 ～ 15 项
• 输出光接口：STM-1 ， 1310nm ， -10dBm ～ 0dBm （随选配的光模块而变）， SFP
• 输入光接口：STM-1 ， 1310nm ， -8dBm （过载）， -30dBm （灵敏度）， SFP
资源下载
• 官方产品页：中电科思仪官网 · 5288 SDH/PDH数字传输分析仪
• 5288SDH-PDH数字传输分析仪用户手册（用户手册）
• 5288 SDH/PDH数字传输分析仪厚样本（厚样）
• 5288SDH-PDH数字传输分析仪程控手册（编程手册）
• 详细指标请见 5288 SDH/PDH数字传输分析仪 详细指标页
思仪 Ceyear · onetest 仪器资源库
思仪 · Ceyear
5288 SDH/PDH数字传输分析仪 · 详细指标
PDH模块 · STM-1模块（电接口） · STM-1模块（1310nm光接口） · STM-1模块（1550nm光接口） · 其它特性
产品简介
5288 SDH/PDH数字传输分析仪为高性能手持式数字传输分析仪，符合ITU-T SDH/PDH技术规范和我国光同步传输网技术体制的规定,支持2.048、34.368、139.264Mb/s及155.520Mb/s传输速率的测试。可进行SDH/PDH传输设备和网络的误码、指针、开销、插入/提取和相关物理量的测量，广泛应用于SDH、PDH设备的开发、生产以及通信网的安装、认证、运营和维护等。5288 SDH/PDH数字传输分析仪外观结构采用业界最为先进的双色双料一体化设计工艺，外观新颖、坚固耐用，采用按键及触摸双重操作模式，操作便捷；内嵌高级防反射LCD显示单元，即便在野外环境下，显示界面也清晰可见；该产品具有丰富的外部接口，既有以太网口，亦可通过USB口，实现与外部设备数据通信。机内配有大容量的锂电池，工作时间长达5小时以上，适于野外工作。
数据来源：中电科思仪官方资料 —— 5288SDH-PDH数字传输分析仪用户手册（用户手册，2021-11-22）；5288 SDH/PDH数字传输分析仪厚样本（厚样，2022-04-06）；5288SDH-PDH数字传输分析仪程控手册（编程手册，2021-11-22）。
技术指标
PDH模块
• 1. 速率：2.048 、 34.368 、 139.264Mb/s 准确度：± 7ppm
• 2. 时钟偏移：± 100ppm ，步长 1ppm
• 3. 码型：AMI 、 HDB3 、 CMI ，符合 ITU-T G.703 建议
• 4. 图形：PRBS ： 2 9 -1 、 2 11 -1 、 2 15 -1 、 2 20 -1 、 2 23 -1 字： 1010 、 1000 、全“ 0 ”、全“ 1 ”、 16 比特可编程
• 5. 接口：75 Ω非平衡 / BNC ； 120 Ω平衡 /RJ45 （ 2Mb/s ）
• 6. 误码插入及测量：比特误码、帧误码、编码误码、 CRC4 与 CRC4 远端误码插入比率： 10 -3 ～ 10 -7 ，单次
• 7. 告警产生及测量：信号丢失、图形同步丢失、帧丢失、复帧丢失、电源中断、远端告警、远端复帧告警、全‘ 1 ’告警
• 8. 误码性能分析：ITU-T G.821 、 G.826 、 M.2100 、 M.2110 、 M.2120
• 9. 频率测量：测量接收信号的恢复时钟频率，分辨率： 1Hz 准确度：± 15ppm
STM-1模块（电接口）
• 1. 速率：155.520Mb/s ，准确度：± 4.5ppm
• 2. 时钟偏移：± 999.9ppm ，步长： 0.1ppm
• 3. 净荷映射：2Mb/s 、 34Mb/s 、 139Mb/s
• 4. 净荷测试图形：PRBS ： 2 9 -1 、 2 11 -1 、 2 15 -1 、 2 20 -1 、 2 23 -1 字： 1010 、 1000 、全“ 0 ”、全“ 1 ”、 16 比特可编程
• 5. 误码插入：帧误码、 B1 、 B2 、 B3 、 BIP-2 、 MS-REI 、 HP-REI 、 LP-REI 、 HP-IEC 、开销比特误码
• 6. 告警产生：LOS 、 LOF 、 OOF 、 MS-AIS 、 MS-RDI 、 HP-AIS 、 AU-LOP 、 HP-RDI 、 TU-AIS 、 LP-RDI
• 7. 误码测量：B1 、 B2 、 B3 、 BIP-2 、 MS-REI 、 HP-REI 、 LP-REI 、 HP-IEC 、比特误码、帧误码
• 8. 告警测量：LOS 、 LOF 、 OOF 、 MS-AIS 、 MS-RDI 、 HP-AIS 、 AU-LOP 、 HP-RDI 、 TU-LOM 、 TU-AIS 、 TU-LOP 、 LP-RDI 、时钟丢失（外部参考时钟）
• 9. 扫描测量：SDH 支路误码扫描和支路告警扫描
• 10. PDH 插入 / 提取：可将外部 PDH 2/34/139Mb/s 信号插入到 SDH 信号中或从 SDH 线路信号中提取 PDH 信号输出
• 11. 指针设置：突发指针、新指针、 G.783 序列、时钟偏移
• 12. 指针测试：指针值、正 / 负调整次数、调整秒、 NDF 秒、 NDF 丢失秒及 VC 偏移
• 13. 开销设置和监视：段开销：除 B1 和指针外均可设置。可监视全部开销高阶通道开销：除 B3 外均可设置。可监视全部高阶通道开销
• 14. 开销序列的设置和捕捉：可设置的段开销有： A1A2 、 J0 、 E1 、 F1 、 D1 ～ D3 、 K1K2 、 D4 ～ D12 、 S1 、 Z1 、 Z2 、 M1 、 E2 ，每种开销可设置 5 组数据，每组可发送 0 ～ 64000 帧，也可重复发送
• 15. 频率测量：测量接收信号的恢复时钟频率，分辨率： 1Hz 准确度：± 15ppm
• 16. STM-1 输入、输出电接口：码型： CMI 码阻抗： 75 Ω非平衡 /BNC 监控方式： -26dB 终端方式灵敏度： -12dB
STM-1模块（1310nm光接口）
• 同 STM-1 模块（电接口） 的指标 1 ～ 15 项
• 输出光接口：STM-1 ， 1310nm ， -10dBm ～ 0dBm （随选配的光模块而变）， SFP
• 输入光接口：STM-1 ， 1310nm ， -8dBm （过载）， -30dBm （灵敏度）， SFP
STM-1模块（1550nm光接口）
• 同 STM-1 模块（电接口） 的指标 1 ～ 15 项
• 输出光接口：STM-1 ， 1550nm ， -10dBm ～ 2dBm （随选配的光模块而变）， SFP
• 输入光接口：STM-1 ， 1550nm ， -8dBm （过载）， -30dBm （灵敏度）， SFP
其它特性
• 显示屏：TFT-LCD
• 操作界面：中文（可选英文）
• 外形尺寸 ( 宽×高×深 )：187mm × 75mm × 297mm
• 最大重量：约 2.8kg
• 电源：锂电池： 14.8V ，工作时间：大于 5 小时（常温）
• 电源：AC/DC 适配器： 100V ～ 240V （ 1.5A ） /24V ± 2V
• 工作温度：0 ℃ ～ +40 ℃
