罗德与施瓦茨 · Rohde & Schwarz
ATS1800C 符合 3GPP 规范的紧凑型 OTA 暗箱可用于测试 5G NR 毫米波信号
R&S®ATS1800C 是罗德与施瓦茨的符合 3GPP 规范的紧凑型 OTA 暗箱可用于测试 5G NR 毫米波信号。官方目录位于「天线测试系统和 OTA 测试暗箱」。官方标称频率范围：6 GHz至170GHz (meas.)。官方技。
产品简介

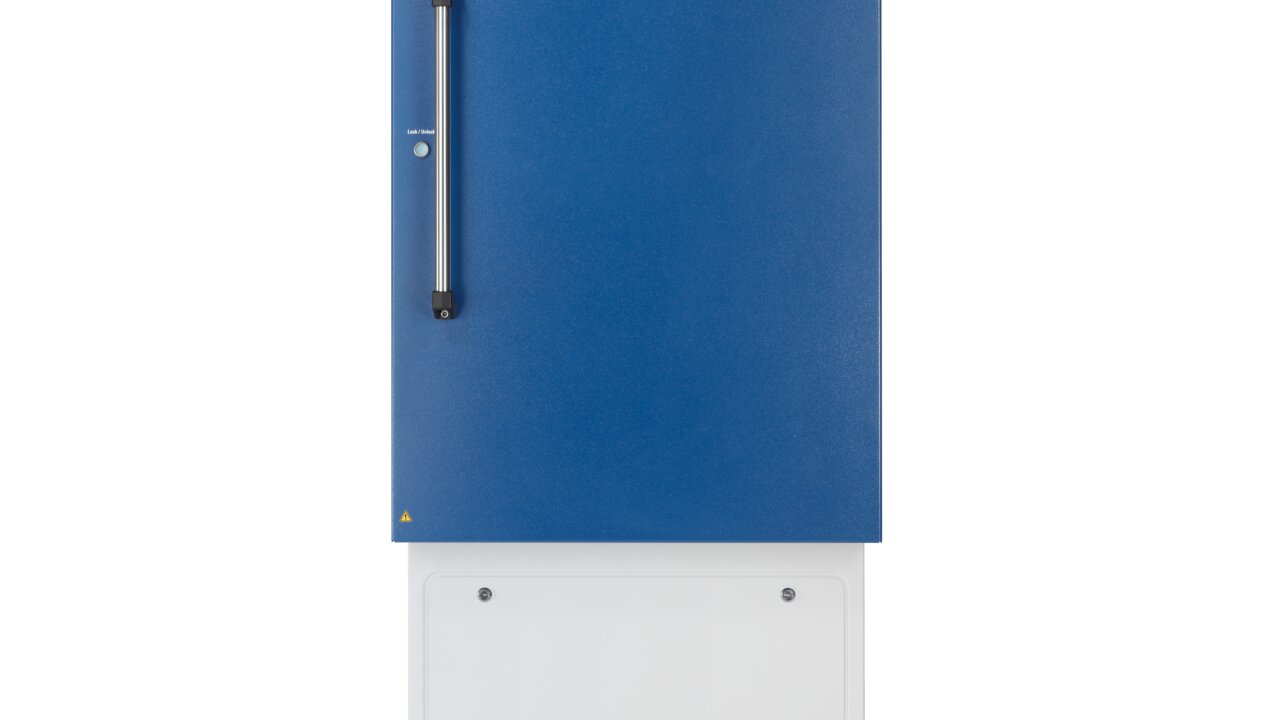

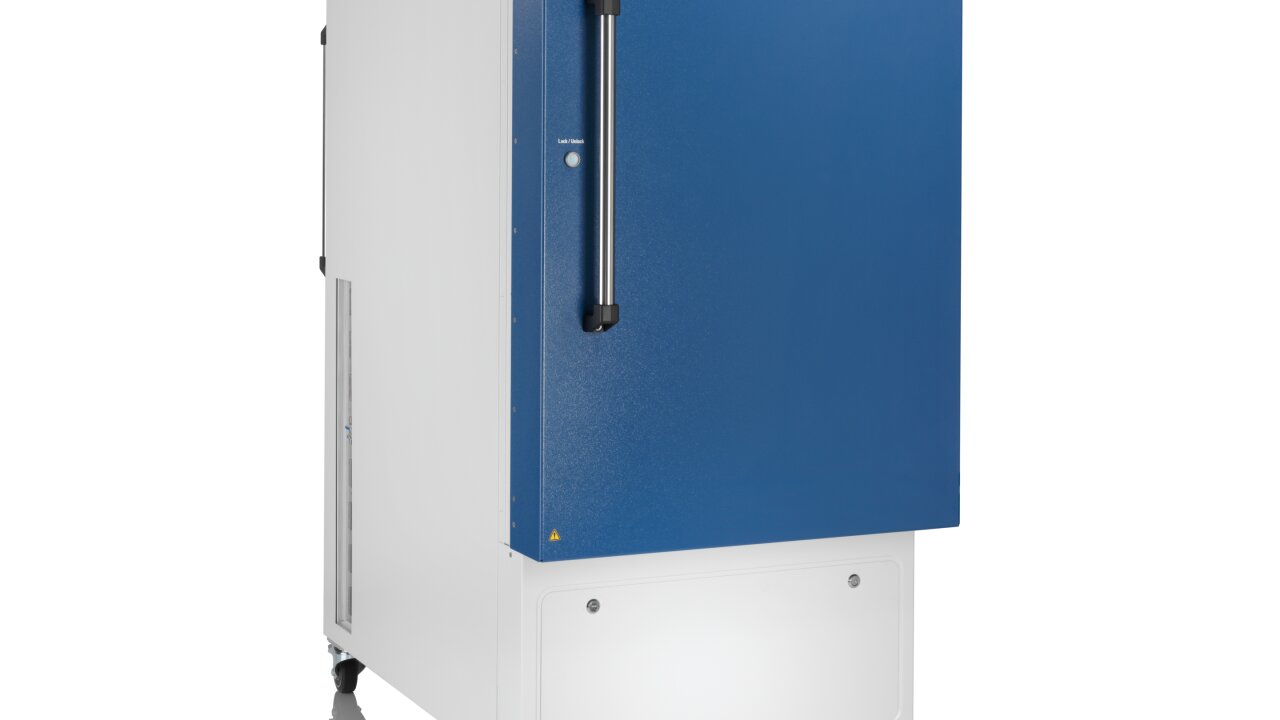

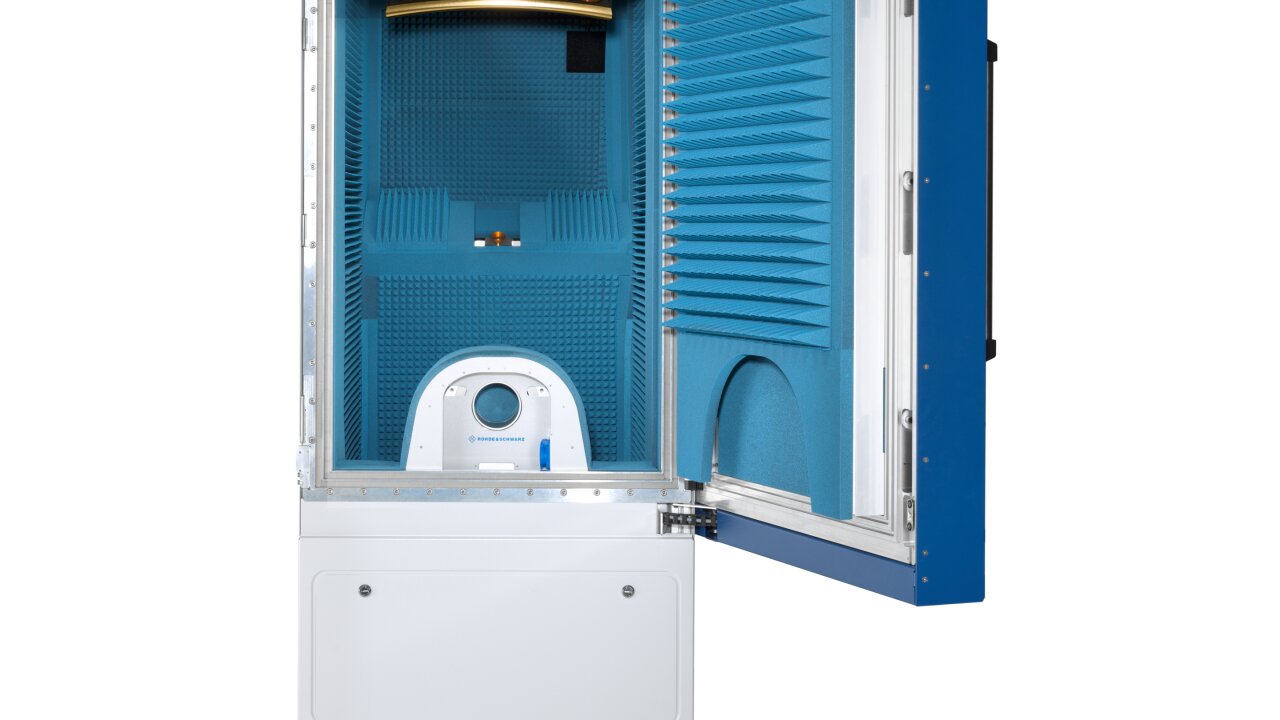

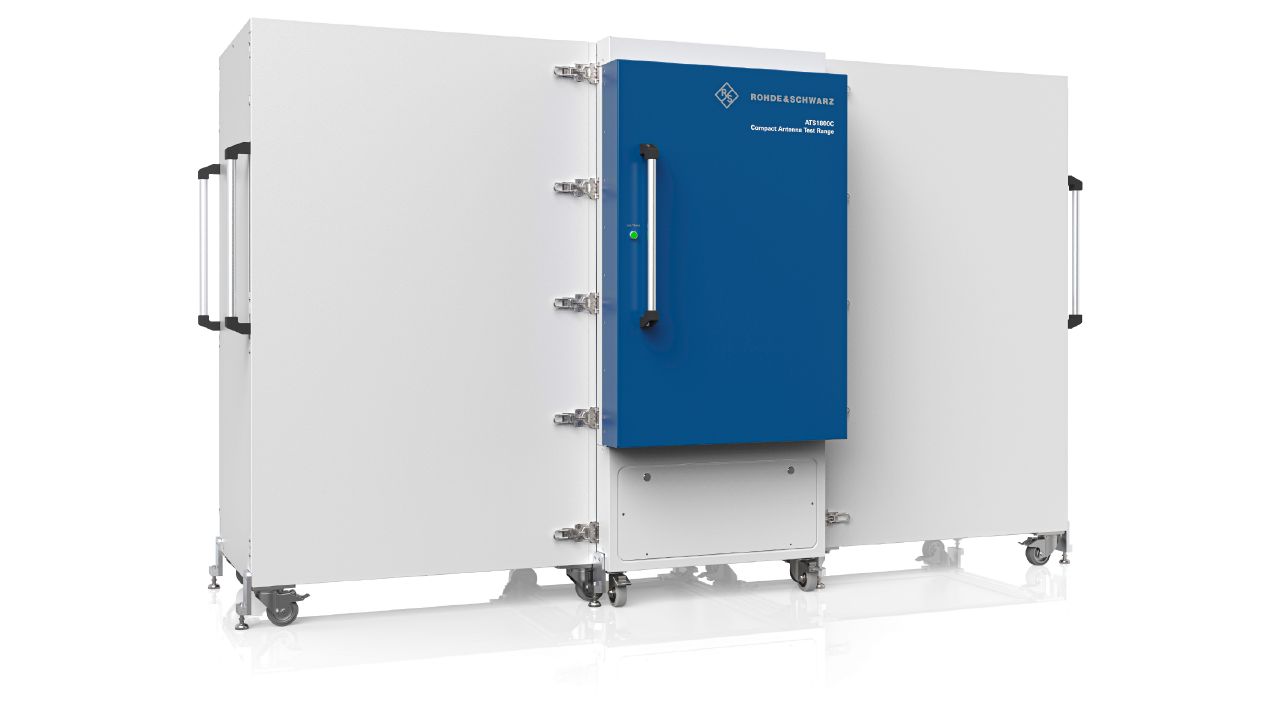

基于 CATR 的紧凑型 5G NR 毫米波测试暗箱 R&S®ATS1800C 是一款交钥匙暗箱，可针对 5G 相关设备和组件执行远场 OTA 射频测量。
无线设备随处可见， 但相关技术却复杂精巧。 从新技术的标准化到产品设计和生产 ， 我们的测试与测量解决方案都可以帮助您解决这种复杂问题。 我们提供全面出色的产品组合 ， 帮助您快速将解决方案投入市场。
罗德与施瓦茨利用我们在全球知名的测试设备 ， 结合专门开发的系统软件和按需采购的组件， 为您提供个性化解决方案。 作为EMC和OTA测试市场的领导者 ， 我们的系统以其非凡的精度、 耐用性和可扩展性而闻名， 有助于无缝集成新兴的无线标准。 得益于模块化设计 ， 系统可升级、 灵活、 面向未来， 可用于从入门级研发到大型解决方案等多种应用。
本手册将介绍我们的空口(OTA)和天线测试解决方案， 帮助您在实验室突破极限。
有关空口(OTA)和天线测试解决方案的更多详细信息 ， 可访问罗德与施瓦茨网站。
核心参数
• 频率范围：6 GHz至170GHz (meas.)
• 阻抗：50 Ω
• Shielding effectiveness 1：chamber ｜ > 90 dB (meas.)
• RF connectors：feed antenna H/V feedthrough ｜ 2 × PC 1.85 mm (f)
• link/DUT feedthrough：1 × PC 1.85 mm (f)
• with installed R&S®CATR-REFL6 option：Ø 40 cm
• average amplitude ripple：< 0.5 dB (meas.)
• Total phase variation 4：at 28GHz ｜ ±7.5° (meas.)
功能与特点
• 第4页 R&S®TS8991： OTA性能测试系统简介
• 第5页 R&S®ATS1800C： 对天线、 模块或UE执行准确的远场表 征 ， 频率高达170 GHz
• 第6页 R&S®ATS800R： 超紧凑型CATR解决方案可用于天线表 征和5G FR2设备测试
• 第6页 R&S®CMQ： 在0.3 GHz至77 GHz范围内进行直接远场 OTA测量
• 第7页 R&S®TS7124射频屏蔽箱： 在300 MHz至18 GHz的频 率范围内进行可靠、 可重复的测量
• 第7页 R&S®DST200： 在400 MHz至18 GHz的频率范围内进 行无线设备准确辐射测试
• 第8页 R&S®CMW-Z10： 具有一流的屏蔽效能和卓越的耦合特 性 ， 频率最高8 GHz
• 第8页 适合各种尺寸和预算的天线和射频 模块测试解决方案
• 第9页 R&S®ATS1000天线测试系统： 进行5G和毫米波天线测 试
• 第9页 基站测试 紧凑型5G大规模MIMO基站测试解决方案
产品型号
• 官方型号：ATS1800C、ATS1500C、ATS1000、ATS800R
资源下载
详细指标请见 ATS1800C 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®ATS1800C 的官方技术指标，共 85 个指标组、401 项。
参数名以行业通用中文术语为主（其中 320 项保留官方规格书原文），数值与单位保留官方规格书原样。
General RF parameters
• 频率范围：6 GHz至170GHz (meas.)
• Shielding effectiveness 1：chamber ｜ > 90 dB (meas.)
• RF connectors：feed antenna H/V feedthrough ｜ 2 × PC 1.85 mm (f)
• link/DUT feedthrough：1 × PC 1.85 mm (f)
Quality of quiet zone (QZ) 2
• with installed R&S®CATR-REFL6 option：Ø 40 cm
• average amplitude ripple：< 0.5 dB (meas.)
• Total phase variation 4：at 28GHz ｜ ±7.5° (meas.)
• at 39 GHz：±10° (meas.)
• Range path loss 4：at 28GHz ｜ < 51 dB
• at 39 GHz：< 53 dB
Chamber specifications
• 功耗：100 V至120 V/200 V至240 V (AC), 50 Hz至60Hz/max. 16 A
• Power plug：C20
• 重量：approx. 500 kg (1102.31 lb)
• 尺寸：W × H × D ｜ 0.90 m × 1.99 m × 1.53 m
(35.43 in × 78.35 in × 60.24 in)
• Wheels：lockable ｜ 4
• Door operation：manually operated, electrical closing
mechanism
• Ventilation rate：140 m3/h (nom.)
• Noise level：38 dB(A) (nom.)
Positioning system
• on R&S®CATR-HFIX1 (opt.)：20 kg, 3GPP alignment option 2
• DUT dimensions：max. Ø 520 mm
• DUT connections：on azimuth ｜ 1 × USB 3.2
• on azimuth：1 × PC 2.4 mm (m)
• Maximum rotating speed：elevation ｜ 120°/s
• azimuth：150°/s
• Rotating angle：azimuth and elevation ｜ ±181°
• Angular resolution：azimuth and elevation ｜ 0.01°
• azimuth and elevation with DUT < 20 kg：< 0.2°
• Hardware triggering：azimuth or elevation BNC
• triggering accuracy：< 0.01°
• Positioner API：C / C++ / C# / VB.NET / MATLAB
Feedthroughs
• communications interface for chamber：1 × Ethernet
and positioner control
• hardware trigger output：1 × BNC
• I/Os for external system communication：s ｜ 1 × D-Sub
• used for software update：1 × USB 2.0
• Unoccupied feedthroughs available：front, below door ｜ 6
• left：2
• right：3
• rear, top：2
Environmental conditions
• storage temperature range：10 °C to +50 °C
• Damp heat：75 % relative humidity,
Product conformity
• EU - EMC Directive 2004/108/EC：EN 61326-1,
• EU - Machine Directive 2006/42/EC：standards:
R&S®CATR-REFL1 CATR reflector, regular size
• Frequency range 7：6 GHz至170GHz
• Quiet zone size：Ø 30 cm
• Surface roughness：RMS ｜ < 1 μm
• Dimension：54 cm × 56 cm (21.26 in × 22.05 in)
R&S®CATR-REFL6 CATR reflector, large size
• Frequency range 8：6 GHz至170GHz
• Quiet zone size：Ø 40 cm
• Surface roughness：RMS ｜ < 1 μm
• Dimension：69 cm × 71 cm (27.17 in × 27.95 in)
R&S®CATR-FE4 OOB feed horn antenna, for CATR system
• 频率范围：6 GHz至25GHz
• Polarization：dual linear
• RF connectors：at antenna ｜ 2 × PC 2.92 mm (f)
• at feedthrough panel：2 × PC 1.85 mm (f)
• 增益：6GHz 25GHz ｜ 7.0 dBi (nom.) 14.0 dBi (nom.)
for CATR system
• 频率范围：6 GHz至35GHz
• Polarization：dual linear
• RF connectors：at antenna ｜ 2 × PC 2.92 mm (f)
• at feedthrough panel：2 × PC 1.85 mm (f)
• 增益：6GHz 35GHz ｜ 6.0 dBi (nom.) 9.0 dBi (nom.)
• Ø 30 cm：Ø 20 cm Ø 40 cm Ø 30 cm Ø 20 cm
R&S®CATR-FE40 feed antenna with OMT, for CATR system
• 频率范围：23.5 GHz至44.3GHz
• Polarization：dual linear
• RF connectors：at antenna ｜ 2 × PC 2.4 mm (f)
• at feedthrough panel：2 × PC 1.85 mm (f)
• 增益：24GHz 44GHz ｜ 9.5 dBi (nom.) 11.5 dBi (nom.)
• 频率范围：22 GHz至54GHz
• Polarization：dual linear
• RF connectors：at antenna ｜ 2 × PC 1.85 mm (f)
• at feedthrough panel：2 × PC 1.85 mm (f)
• Gain 10：22GHz 50GHz ｜ 7.1 dBi (nom.) 12.8 dBi (nom.)
R&S®CATR-FE60 feed antenna with OMT, for CATR system
• 频率范围：36.5 GHz至61GHz
• Polarization：dual linear
• RF connectors：at antenna ｜ 2 × PC 1.85 mm (f)
• at feedthrough panel：2 × PC 1.85 mm (f)
• 增益：40GHz 60GHz ｜ 10.1 dBi (nom.) 11.5 dBi (nom.)
for CATR system
• 频率范围：22 GHz至67GHz
• Polarization：dual linear
• RF connectors：at antenna ｜ 2 × PC 1.85 mm (f)
• at feedthrough panel：2 × PC 1.85 mm (f)
• Gain 10：22GHz 44GHz 67GHz ｜ 5.5 dBi (nom.) 9.3 dBi (nom.) 12 dBi (nom.)
• 频率范围：14.9 GHz至67GHz
• Polarization：single linear adjustable
• RF connectors：at antenna ｜ 1 × PC 1.85 mm (f)
• at feedthrough panel：1 × PC 1.85 mm (f)
• 增益：14.9GHz 67GHz ｜ 7.5 dBi (nom.) 10.7 dBi (nom.)
R&S®CATR-FE75 feed antenna with OMT, for CATR system
• 频率范围：45 GHz至77GHz
• Polarization：dual linear
• RF connectors：at antenna ｜ 2 × PC 1.35 mm (f)
• at feedthrough panel：2 × PC 1.35 mm (f)
• 增益：50GHz 75GHz ｜ 8.4 dBi (nom.) 11.1 dBi (nom.)
R&S®CATR-FE90 feed antenna with OMT, for CATR system
• 频率范围：59 GHz至92GHz
• Polarization：dual linear
• RF connectors：at antenna ｜ 2 × PC 1.35 mm (f)
• at feedthrough panel：2 × PC 1.35 mm (f)
• 增益：60GHz 90GHz ｜ 10.1 dBi (nom.) 11.2 dBi (nom.)
• 频率范围：75 GHz至110GHz
• Polarization：dual linear
• RF connectors：at antenna ｜ 2 × PC 1.00 mm (f)
• at feedthrough panel：2 × PC 1.00 mm (f)
• 增益：75GHz 110GHz ｜ 8.6 dBi (nom.) 11.1 dBi (nom.)
• 频率范围：75 GHz至110GHz
• Polarization：dual linear
• Waveguide interface：waveguide designator ｜ 2 × WM-2540 (WR-10)
• flange type：Rohde & Schwarz precision waveguide
UG-387/U-M and IEEE 1785.2
• 增益：75GHz 110GHz ｜ 8.6 dBi (nom.) 11.1 dBi (nom.)
• 频率范围：90 GHz至140GHz
• Polarization：dual linear
• Waveguide interface：waveguide designator ｜ 2 × WM-2032 (WR-8.0)
• flange type：Rohde & Schwarz precision waveguide
UG-387/U-M and IEEE 1785.2
• 增益：90GHz 140GHz ｜ 7.6 dBi (nom.) 10.6 dBi (nom.)
• 频率范围：110 GHz至170GHz
• Polarization：dual linear
• Waveguide interface：waveguide designator ｜ 2 × WM-1651 (WR-6.5)
• flange type：Rohde & Schwarz precision waveguide
UG-387/U-M and IEEE 1785.2
• 增益：110GHz 170GHz ｜ 7.9 dBi (nom.) 10.9 dBi (nom.)
R&S®CATR-TEMP2 extreme temperature condition
• DUT load capability：weight, centered max. 10 kg
• device height up to Ø 410 mm：< 230 mm
• device height up to Ø：350 mm ｜ < 255 mm
• device height up to Ø：140 mm ｜ < 275 mm
• Temperature range：40 °C to +85 °C
• Temperature change：11 +55 °C to -10 °C (3GPP range) 4 min (meas.) -40 °C to +85 °C 10 min (meas.) +85 °C to -40 °C 14 min (meas.) ｜ 10 °C to +55 °C (3GPP range) ｜ 3 min (meas.)
• Air-in flow volume limits：maximum ｜ 700 l/min
• Air-in flow temperature limits：60 °C to +125 °C
• Relative humidity range：50 % relative humidity,
noncondensing at +10 °C to +40 °C
• Controlling software：not provided;
the external temperature forcing system.
• Mechanical interface：air-in thread ½" 14 NPT
• 重量：6 kg (13.23 lb)
light available
• Field of view：48° × 37°
• 精度：for values from +10 °C to +100 °C ｜ ±2 °C (nom.)
• Communications interface：Ethernet
R&S®CATR-MIMOA 4x4 MIMO anker
• Number of dual polarized antennas：2
• Antenna mounting：swivel ball or fixed
• 频率范围：port 1 ｜ DC至50GHz
• port 2：DC至18GHz
• RF connection on positioner：port 1 ｜ 2.4 mm (m)
• port 2：2.92 mm (m)
• port 2：2.92 mm (f)
R&S®TC-TA50CPR link antenna, ruggedized Vivaldi
• 频率范围：650 MHz至50GHz
• RF connector：incl. RF cable MMPX (m) to 1.85 mm (m), MMPX
length: 350 mm
• 阻抗：50 Ω
• Outer dimensions：7 cm × 3 cm (2.76 in × 1.18 in)
• Number of mounting plates：2
• Hole pattern：30 mm × 30 mm (1.18 in × 1.18 in)
• Mounting surface：W × H ｜ 630 mm × 480 mm (24.80 in × 18.90 in)
• Maximum weight：per mounting plate ｜ 20 kg (44.09 lb)
R&S®CATR-HFIX1 phantom fixture or heavy DUT mounting
• Maximum DUT weight：20 kg
• Maximum DUT size：Ø × H ｜ 52 cm × 40 cm (20.47 in × 15.75 in)
• Distance to center of rotation：177.5 mm
• Alignment options in line with：alignment option 2
• 3GPP standard
R&S®ATS1800C K03
• Maximum weight：fixture and device ｜ 5 kg
• Locking interface：bayonet, quick-lock mechanism
• Compatible device fixtures：vertical mounting R&S®CATR-FIX1C,
R&S®CATR-FIX3U
• horizontal mounting：R&S®CATR-FIX2T,
R&S®CATR-FIX4U
• Maximum DUT weight：2 kg
• Minimum DUT size：W × H × D ｜ 160 mm × 75 × 15 mm
• (recommended, use R&S®CATR-FIX3U：(6.3 in × 2.95 in × 0.59 in)
for smaller devices)
• Maximum DUT size：W × H × D ｜ 300 mm × 250 mm × 30 mm
(0 in to 1.58 in)
• 3GPP standard
• Locking interface：requires R&S®CATR-FIXBA bayonet, quick-lock mechanism
• Maximum DUT weight：2 kg
• Minimum DUT size：W × H × D ｜ 100 mm × 50 mm × 5 mm
• (recommended)：(3.94 in ×1.97 in × 0.2 in)
• Maximum DUT size：W × H × D ｜ 180 mm × 120 × 20 mm
• (use R&S®CATR-FIX1C for larger：(7.09 in × 4.72 in × 0.79 in)
devices)
• 3GPP standard
• Locking interface：requires R&S®CATR-FIXBA bayonet, quick-lock mechanism
• Maximum DUT weight：2 kg
• Minimum DUT size：W × H × D ｜ 160 mm × 75 × 15 mm
• (recommended, use R&S®CATR-FIX4U：(6.3 in × 2.95 in × 0.59 in)
for smaller devices)
• Maximum DUT size：W × H × D ｜ 300 mm × 250 mm × 30 mm
(11.81 in × 9.84 in × 1.18 in)
• Alignment options in line with：alignment option 2
• 3GPP standard
• Locking interface：requires R&S®CATR-FIXBA bayonet, quick-lock mechanism
• Maximum DUT weight：2 kg
以上为前 176 项指标；完整指标（共 401 项）见官方规格书（本页底部「资源下载」）。
