系统与解决方案
罗德与施瓦茨 · Rohde & Schwarz
ATS800B CATR 台式天线测试系统
R&S®ATS800B 是罗德与施瓦茨的 CATR 台式天线测试系统。官方目录位于「天线测试系统和 OTA 测试暗箱」。官方技术指标共 10 组、29 项，详见「详细指标」。
产品简介

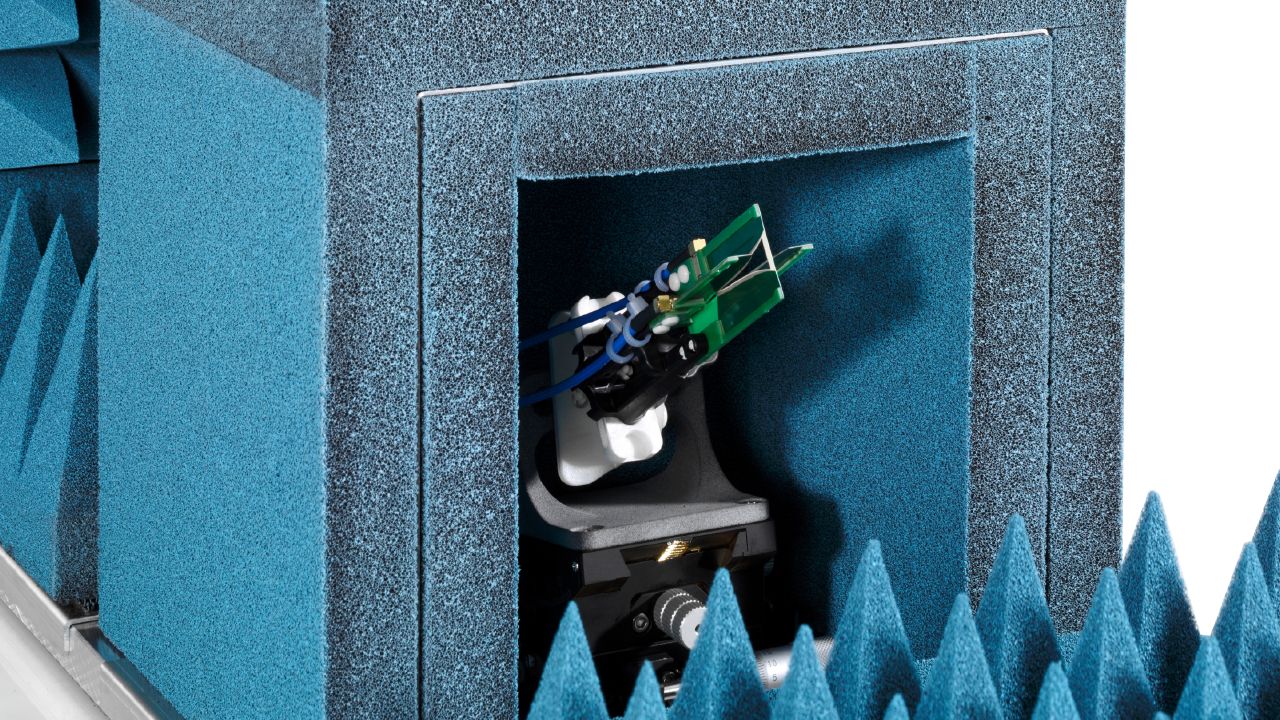

R&S®ATS800B CATR 台式天线测试系统是进行 5G 天线和设备表征的理想环境。
基本信息天线是无线通信领域的重要设备， 它由导电材料制成， 可以发射或接收电磁波。 作为无线通信的主要助力， 必须满足若干具有挑战性的参数要求， 例如宽频率范围、 平坦的增益曲线和高机械稳定性， 以支持不断增加的应用范围。
无线通信测试需要利用空口(OTA)测试系统， 这些系统要配备不同类型的天线， 以便满足不同的系统功能。 经过长时间的发展，目前已经确立了各种基本的天线设计。 这包括标准增益喇叭天线、 Vivaldi天线、 贴片天线和阵列天线。 每种天线都有独特功能，成为特定应用的理想之选。
▶ 测试天线/测量探头▶ 链路/通信天线▶ 参考或校准天线天线测试系统简图天线的特性和质量会显著影响OTA测试系统的整体测量准确度 ， 因此选择合适的天线非常重要。 下文简要介绍了常见的OTA天线及其关键参数。
链路/通信天线链路/通信天线与被测设备建立稳定的通信链路。 此类天线通常靠近被测设备。 当需要在信令层进行基站模拟来引导蜂窝系统中的上行链路和下行链路信号时， 通常会使用链路/通信天线。
核心参数
• 阻抗：feed antenna ｜ 50 Ω
• Frequency range 1：reflector ｜ 20 GHz至50GHz
• feed antenna：18 GHz至87GHz
• Polarization：feed antenna dual polarized
• RF connectors：feed antenna ｜ 2 × 2.4 mm
• Quiet zone quality 2：Ø ｜ 20 cm (7.87 in)
• mean amplitude error：< 1.0 dB
• standard deviation of amplitude error：< 0.75 dB
功能与特点
• 测试天线/测量探头
• 链路/通信天线
• 参考或校准天线 天线测试系统简图 天线的特性和质量会显著影响OTA测试
• 链路天线： 650 MHz至50 GHz
• 测试天线： 4 GHz至50 GHz
• 天线： 2 × SMA (f)
• R&S®DST200暗箱： 2 × N (f)
• 天线： SMP (m)
• 随附电缆： SMA (m)
• 天线： 2 × SMP (m)
产品型号
• 官方型号：ATS1800C、ATS1000、ATS800R、ATS800B/R、ATS800B、ATS800、ATS1500C
资源下载
详细指标请见 ATS800B 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
罗德与施瓦茨 · Rohde & Schwarz
ATS800B CATR 台式天线测试系统 详细指标
R&S®ATS800B 是罗德与施瓦茨的 CATR 台式天线测试系统。官方目录位于「天线测试系统和 OTA 测试暗箱」。官方技术指标共 10 组、29 项，详见「详细指标」。
以下为 R&S®ATS800B 的官方技术指标，共 10 个指标组、29 项。
参数名以行业通用中文术语为主（其中 24 项保留官方规格书原文），数值与单位保留官方规格书原样。
技术指标
• ATS800B_dat-sw_en_3607-9572-22_v0100_cover.indd：1 ｜ 17.01.2019 ｜ 13:20:26

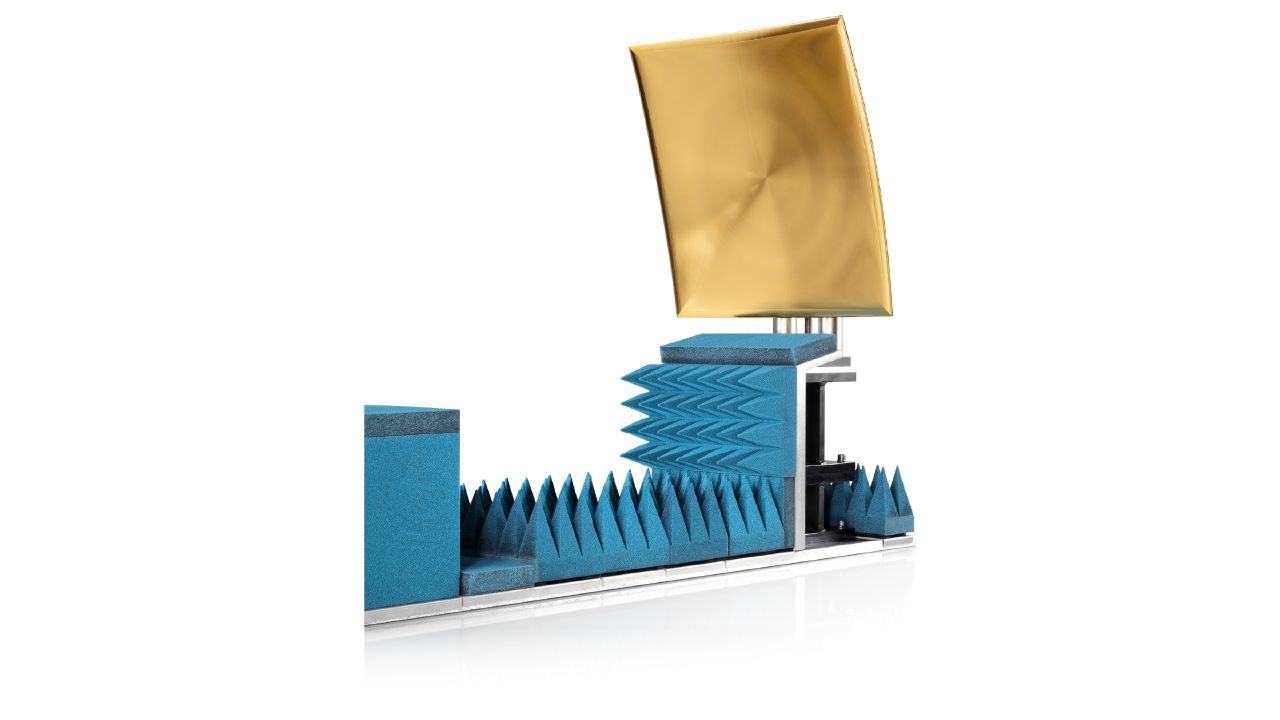

R&S®ATS800B CATR benchtop antenna test system
• Frequency range 1：reflector ｜ 20 GHz至50GHz
• feed antenna：18 GHz至87GHz
• Polarization：feed antenna dual polarized
• RF connectors：feed antenna ｜ 2 × 2.4 mm
• 阻抗：feed antenna ｜ 50 Ω
• Quiet zone quality 2：Ø ｜ 20 cm (7.87 in)
• mean amplitude error：< 1.0 dB
• standard deviation of amplitude error：< 0.75 dB
• DUT load capability：centered ｜ 2.5 kg (5.52 lb)
• size behind DUT：60 cm × 60 cm (23.62 in × 23.62 in)
• storage temperature range：10 °C to +50 °C
• Dimensions (W × H × D)：approx. 1.20 m × 0.60 m × 0.80 m
(47.24 in × 23.62 in × 31.50 in)
• 重量：approx. 50 kg (110.23 lb)
R&S®CATR-P2D1 2D positioner for R&S®ATS800B (optional)
• Angular resolution：azimuth ｜ 0.1°
• Positioning repeatability：azimuth, unidirectional ｜ 0.5°
• Rotating angle：azimuth ｜ 360°, continuous
• DUT load capability：centered ｜ 2.5 kg (5.52 lb)
• DUT RF rotary joint：1 GHz至50GHz
• RF connector：1 × 2.4 mm
• Communications interface：USB, RS-232 (D-Sub-9 male)
Python, drivers for NI LabVIEW
• 电源：100 V至230 V, max. 2 A
• storage temperature range：10 °C to +50 °C
• 重量：2.76 kg (6.09 lb)
Basic configuration
• Designation：Type Order No.
installation
• Feed antenna, for CATR systems：CATR-FEED1 ｜ 1534.2207.02
Additional options
• Designation：Type Order No.
sales and service network with locations in more than
• 70 countries.
R&S®ATS800B CATR Benchtop Antenna Test System
• ATS800B_dat-sw_en_3607-9572-22_v0100_cover.indd：2 ｜ 17.01.2019 ｜ 13:20:26
型号与选件
• 官方型号：ATS1800C、ATS1000、ATS800R、ATS800B/R、ATS800B、ATS800、ATS1500C
指标整理自官方文件：ATS800B_dat-sw_en_3607-9572-22_v0100.pdf
