罗德与施瓦茨 · Rohde & Schwarz

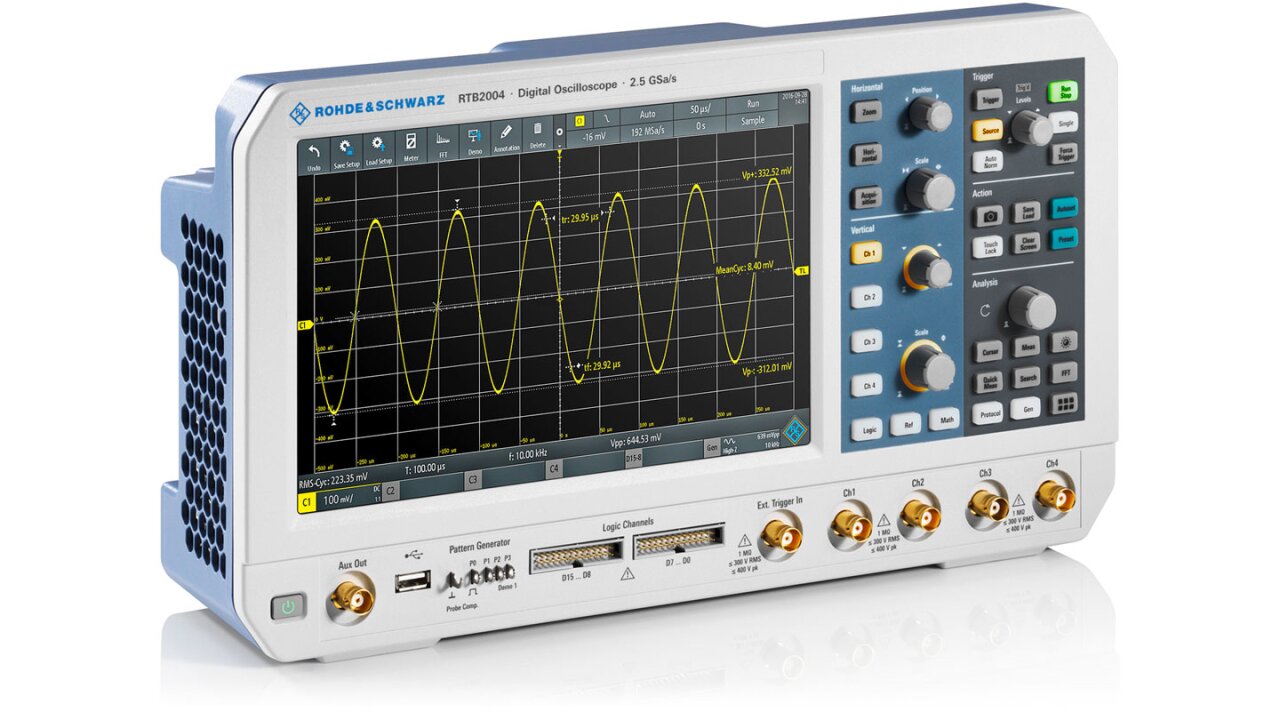

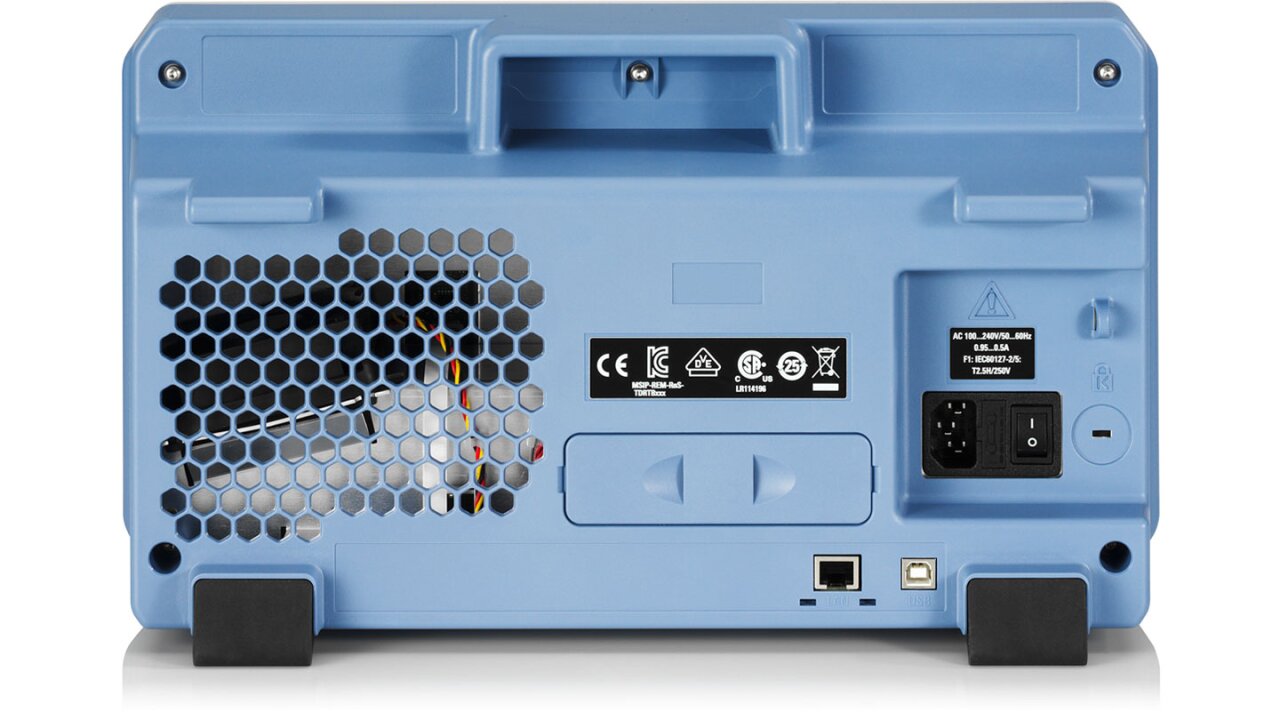

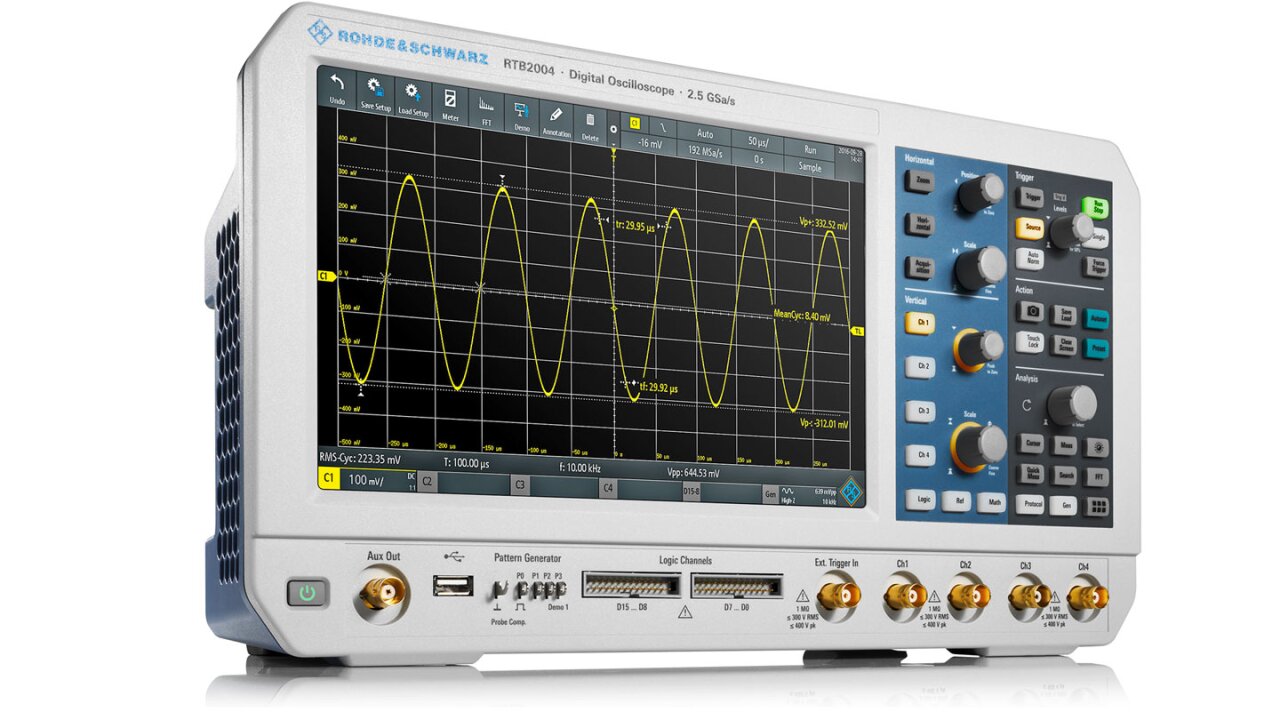

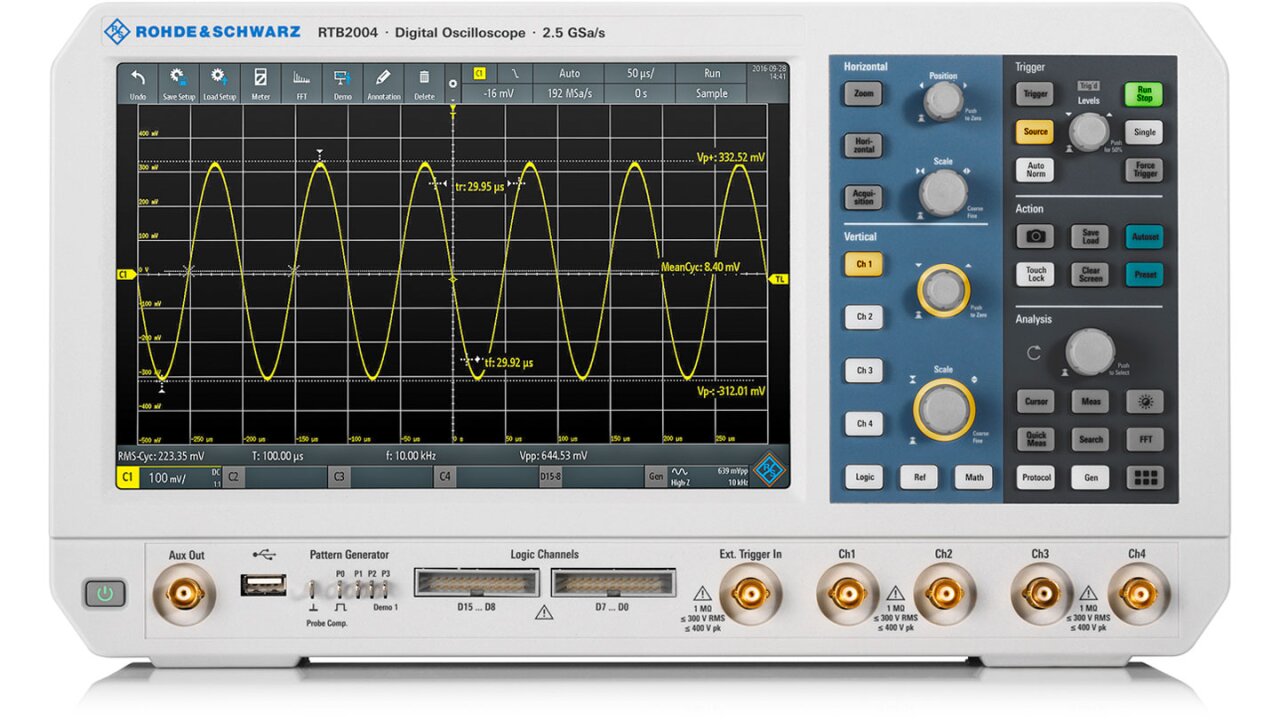

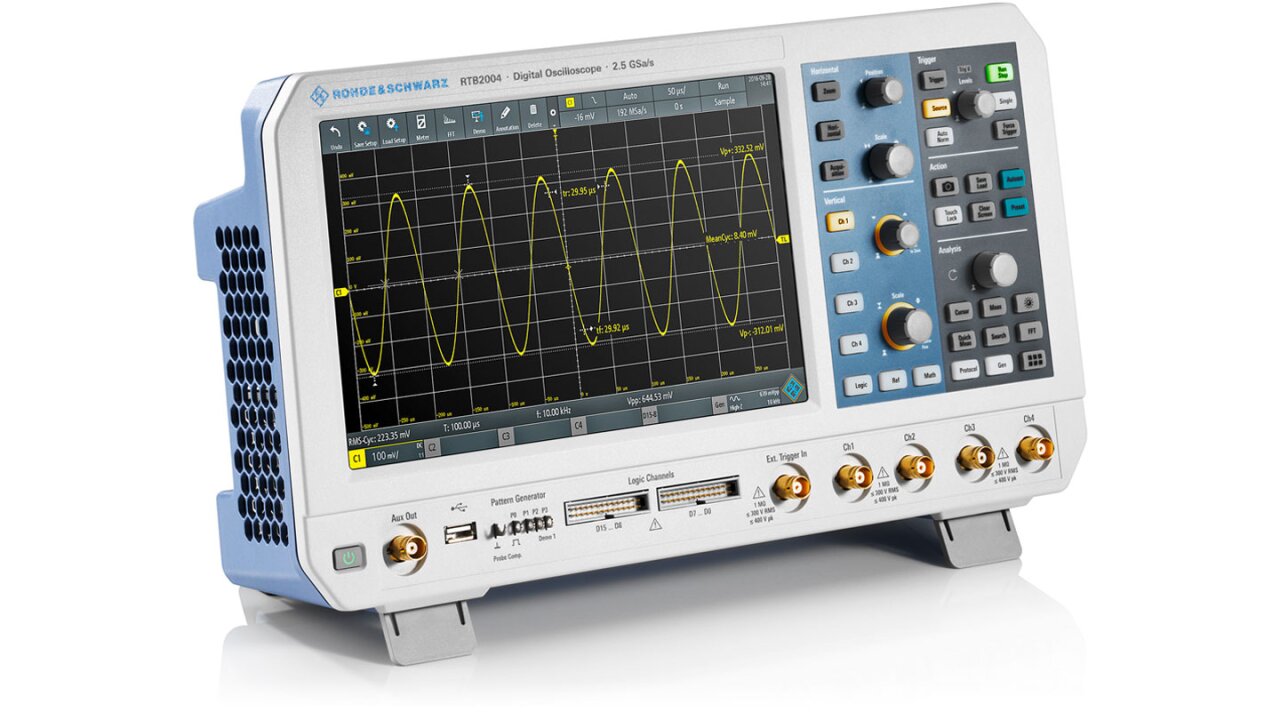

RTB2000 数字示波器
R&S®RTB2000 是罗德与施瓦茨的数字示波器。官方目录位于「示波器」。官方标称频率：1kHz during probe adjust setup or manual。官方技术指标共 152 组、341 项，详见「详细指标」。
产品简介
R&S®RTB2000 示波器是适用于大学实验室以及生产和维修部门的完美工具。“十”力钜献，显示更多信号细节。
简介R&S®RTB2000示波器“十”力非凡，它将10位ADC、10Msample存储和10.1"触摸屏以及智能操作理念完美结合，非常适用于嵌入式设计的故障排除、大学实验室以及生产和维修部门。
具有1280×800像素的10.1英寸大显示屏，在同级别产品中首屈一指，使其操作起来和智能手机一样方便。电容触摸屏便于用户在弹出菜单中快速导航，使用触摸功能可轻松调整刻度，以及缩放或移动波形。
与传统8位模数转换器相比，10位模数转换器产生的波形精度提高了4倍。您将获得更清晰的波形，更多的信号细节。
如果所有通道均启用，则每个通道上的存储深度都可达到 10Msample 。在交织模式下，存储深度可达到20Msample，是同类示波器的 10倍。因此，这款示波器可捕获更长的信号序列，进而获取更详细的分析结果。
核心参数
• 频率范围：10 Hz至25MHz
• 频率：1kHz during probe adjust setup or manual
• 带宽：9600 bit/s至1 Mbit/s
• 输入通道：RTB2002 ｜ 2 channels
• 采样率：1.25 Gsample/s for every channel
• 分辨率：up至3 digits
• 动态范围：typ. > 70 dB based on 0 dBm
• 存储深度：16k points
功能与特点
• 70 MHz至300 MHz
• 10位模数转换器（ADC）
• 10 Msample标配存储
• 10.1"电容式触摸屏
• 第4页 全带宽下捕获时间更长
• 第5页 支持手势操作的10.1"高分辨率电容式触摸屏
• 第6页 多合一示波器
• 第8页 频率响应分析（波特图）
• 第10页 教育领域的最佳之选
• 第12页 优点 选择罗德与施瓦茨示波器
产品型号
• 官方型号：RTB2000、RTB2004、RTB2002、RTB2002/R、Bandwidth1、MHz、RTB-B221、RTB-B222、RTB-B223、RTB-B241、RTB-B242、RTB-B243、Msample319、Msample
资源下载
详细指标请见 RTB2000 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®RTB2000 的官方技术指标，共 152 个指标组、341 项。
参数名以行业通用中文术语为主（其中 305 项保留官方规格书原文），数值与单位保留官方规格书原样。
垂直系统
• 输入通道：RTB2002 ｜ 2 channels
• RTB：4 channels
• 输入阻抗：RTB2002、RTB2004 ｜ 1 MΩ ± 2 % with 9 pF ± 2 pF (meas.)
• Analog bandwidth (-3 dB)：RTB2002、RTB2004 ｜ > 70MHz
• R&S®RTB2002 with -B221 option and：> 100MHz
R&S®RTB2004 with -B241 option
• R&S®RTB2002 with -B222 option and：> 200MHz
R&S®RTB2004 with -B242 option
• R&S®RTB2002 with -B223 option and：> 300MHz
R&S®RTB2004 with -B243 option
• Analog bandwidth limits：RTB2002、RTB2004 ｜ 20MHz
(max. -1.8 dB, min. -3.5 dB)
• Rise time (10 % to 90 %, calculated)：RTB2002、RTB2004 ｜ < 5 ns
• R&S®RTB2002 with -B221 option and：< 3.5 ns
R&S®RTB2004 with -B241 option
• R&S®RTB2002 with -B222 option and：< 1.75 ns
R&S®RTB2004 with -B242 option
• R&S®RTB2002 with -B223 option and：< 1.15 ns
decimation mode
• Invert signal：yes
• DC gain accuracy：offset and position = 0,
• input sensitivity > 5 mV/div：±1.5 % of full scale
• input sensitivity ≤ 5 mV/div：±2 % of full scale 0.1 div × input sensitivity + 1 mV)
averaging
• 输入耦合：DC, AC, GND
• 输入灵敏度：1 mV/div至5 V/div
• Maximum input voltage：300 V (RMS), max. 400 V (Vp), derates at 20 dB/decade至5 V (RMS) above 250kHz
• Position range：±5 div (depends on offset)
• Offset range 1：input sensitivity 200 mV/div to ≤ 5 V/div ±(40 V - position × input sensitivity) 1 mV/div to < 200 mV/div ±(1.2 V - position × input sensitivity)
水平系统
• Channel deskew：±500 ns
• Trigger offset range：min. memory depth/actual sampling rate
• max.：233/actual sampling rate
• Modes：normal, roll ≥ 50 ms/div
• Timebase accuracy：after delivery/calibration, at +23 °C ｜ ±2.5 ppm
• during calibration interval：±3.5 ppm
采集系统
• Maximum realtime sampling rate：normal mode ｜ 1.25 Gsample/s
• interleaved mode,：2.5 Gsample/s
• logic probe
• Memory depth per channel：normal mode ｜ 10 Msample per channel
• interleave mode,：20 Msample per channel
• D7 to D0 and D15 to D8 (logic probes)
• peak detect：largest and smallest sample in decimation
interval
• envelope：envelope of acquired waveforms
• average：average over a series of acquired
active peak detect
• Number of averaged waveforms：2至100 000
触发系统
• Trigger level：range (min) ｜ ±5 div from center of screen
• Trigger modes：auto, normal, single,
n single with R&S®RTB-K15 option
• Hold-off range：time inactive or 50 ns至10 s
• Trigger types：edge, width, video, pattern, serial bus,
save reference waveform
• Edge trigger：trigger events rising edge, falling edge, both edges
sources
• RTB：channel 1, channel 2, logic channels from
external trigger input
• RTB：channel 1, channel 2, channel 3,
trigger input
• coupling (analog channels, external trigger：DC, AC,
• input)：HF reject (attenuates > 50kHz (meas.)),
unequal, inside interval, outside interval
• min. pulse width：6.4 ns
• max. pulse width：13.5 s
• polarity：positive, negative
sources
• RTB：channel 1, channel 2, logic channels from
D0 to D15 (with R&S®RTB-B1 option)
• RTB：channel 1, channel 2, channel 3,
(with R&S®RTB-B1 option)
• Video trigger：trigger events selectable line, all lines, even frame,
odd frame, all frames
• supported standards：PAL, NTSC, SECAM, PAL-M, SDTV 576i
sources
• RTB：channel 1, channel 2, external trigger input
• RTB：channel 1, channel 2, channel 3,
channel 4, external trigger input
• sync pulse polarity：positive, negative
• Pattern trigger：trigger events logic condition between active channels
sources
• RTB：channel 1, channel 2, logic channels from
D0 to D15 (with R&S®RTB-B1 option)
• RTB：channel 1, channel 2, channel 3,
(with R&S®RTB-B1 option)
• state of channels：high, low, don’t care
• logic between channels：and/or
• condition：true, false
• duration condition：smaller, greater, equal, unequal, inside
interval, outside interval, timeout
• min. duration time：6.4 ns
• max. duration time：13.5 s
• Timeout trigger：trigger events greater than timeout
• minimum timeout：6.4 ns
• maximum timeout：13.5 s
• polarity：stays high, stays low
sources
• RTB：channel 1, channel 2, logic channels from
D15 to D0 (with R&S®RTB-B1 option)
• RTB：channel 1, channel 2, channel 3,
channel 4, logic channels from D15 to D0
• selectable trigger hysteresis：small, medium, large
• Serial bus trigger：supported standards
• R&S®RTB-K1 option：I2C/SPI (two- and three-wire)
• R&S®RTB-K2 option：UART/RS-232/RS-422/RS-485
• R&S®RTB-K3 option：CAN/LIN
• Trigger sensitivity：with DC, AC, LF reject
• input sensitivity > 5 mV/div：< 0.8 div (meas.) 2 mV/div ≤ input sensitivity < 5 mV/div < 1.5 div (meas.)
• input sensitivity < 2 mV/div：< 2 div (meas.)
with HF reject
• all input sensitivities：< 1 div (meas.)
• External trigger input：input impedance
• RTB2002/R：1 MΩ ± 2 % with 9 pF ± 2 pF (meas.)
• maximum input voltage at 1 mΩ：300 V (RMS), max. 400 V (Vp),
above 250 kHz
• trigger level：±5 V
• sensitivity：300 mV (Vpp)
• 输入耦合：DC, AC, LF reject, HF reject
output voltage
• at high impedance：0 V至4.8 V
• at 50 Ω：0 V至2.4 V
• pulse polarity：high active
• output delay：depends on trigger settings
波形测量
• math waveforms, reference waveforms：negative pulses, count falling edges, count
hardware counter
• reference levels：lower, middle and upper level in
percentage
• statistics：maximum, minimum, mean, standard
automatic measurement
• number of active measurements：6
sources
• RTB：channel 1, channel 2
• RTB：channel 1, channel 2, channel 3,
Digital voltmeter
• 精度：related to channel settings of voltmeter
source
• Measurements：DC, AC + DC (RMS), AC (RMS)
• Sources：RTB2002 channel 1, channel 2
• RTB：channel 1, channel 2, channel 3,
channel 4
• Number of measurements：up至4
• 分辨率：up至3 digits
Frequency counter
• Measurements：frequency, period
• Sources：RTB2002 trigger signal source (edge, video): line,
channel 1, channel 2, external trigger in
• RTB：trigger signal source (edge, video): line,
channel 4, external trigger in
• Number of measurements：2
• 分辨率：6 digits
模板测试
• Sources：RTB2002 channel 1, channel 2
• RTB：channel 1, channel 2, channel 3,
channel 4
• Mask definition：acquired waveform with user-defined
Waveform maths
• Number of math waveforms：up至5
• Functions：addition, subtraction, multiplication,
pulse width, track duty cycle
• Sources：RTB2002 channel 1, channel 2,
math waveforms 1 to 4
• RTB：channel 1, channel 2, channel 3,
channel 4, math waveforms 1 to 4
• FFT：sources
• RTB：channel 1, channel 2, math waveforms,
reference waveform
• RTB：channel 1, channel 2, channel 3,
waveform
• setup parameters：start frequency, stop frequency, center
gate (time range and position)
• windows：Hanning, Hamming, Blackman,
rectangular, flat top
• waveform arithmetic：none, min. hold, max. hold, average
(selectable from 2 to 1024)
• scaling：dBm, dBV, dBµV, V (RMS)
Search function
• Functions：search types edge, width, peak, rise/fall time, runt,
with R&S®RTB-K3 option)
• configuration：manual level setting, adjustable hysteresis
• Sources：RTB2002 channel 1, channel 2,
(with R&S®RTB-B1 option)
• RTB：channel 1, channel 2, channel 3,
Display characteristics
• Diagram types：manually changeable vertical window size Yt, XY, zoom, FFT
• XY mode：parallel display of XY diagram and
Yt diagrams of input signals for X, Y
• Zoom：horizontal zoom with fast navigation, split
signal
• FFT mode：split screen with Yt diagrams and
dedicated frequency diagram
• Interpolation：sin(x)/x, linear, sample & hold
• Waveform display：lines, dots only
• Persistence：50 ms至12.8 s, infinite
grid
• Reference signals：up至4 reference signals
• Sources：analog and digital channels, math,
Protocol and logic
• Bus decode：number of bus signals ｜ 2 2
• bus types：parallel, parallel clocked
• R&S®RTB-K1 option：SPI (2-wire, 3-wire, 4-wire 2), I2C
• R&S®RTB-K2 option：UART/RS-232/RS-422/RS-485
• R&S®RTB-K3 option：CAN, LIN
• display types：decoded bus, logical signal,
frame table (depends on decoded bus)
• data format of decoded bus：hex, decimal, binary
interface or USB-MTP
• waveforms：save on USB flash drive or download and
(MSB/LSB first)
• screenshots：save on USB flash drive or download and
all settings
• Menu languages：available menu languages:
• Help：online help, available languages:
• Undo/redo：undo/redo function
Front
• Channel inputs：BNC,
for details see Vertical system
• reference frequency：10MHz ± 3.5 ppm (meas.)
• mask violation：pulse
• option only)
• Probe compensation output：signal shape rectangle Vlow = 0 V, Vhigh = 2.5 V (meas.)
以上为前 149 项指标；完整指标（共 341 项）见官方规格书（本页底部「资源下载」）。
型号与选件
• 官方型号：RTB2000、RTB2004、RTB2002、RTB2002/R、Bandwidth1、MHz、RTB-B221、RTB-B222、RTB-B223、RTB-B241、RTB-B242、RTB-B243、Msample319、Msample
指标整理自官方文件：RTB2000_dat-sw_en_3607-4270-22_v1700.pdf
