罗德与施瓦茨 · Rohde & Schwarz

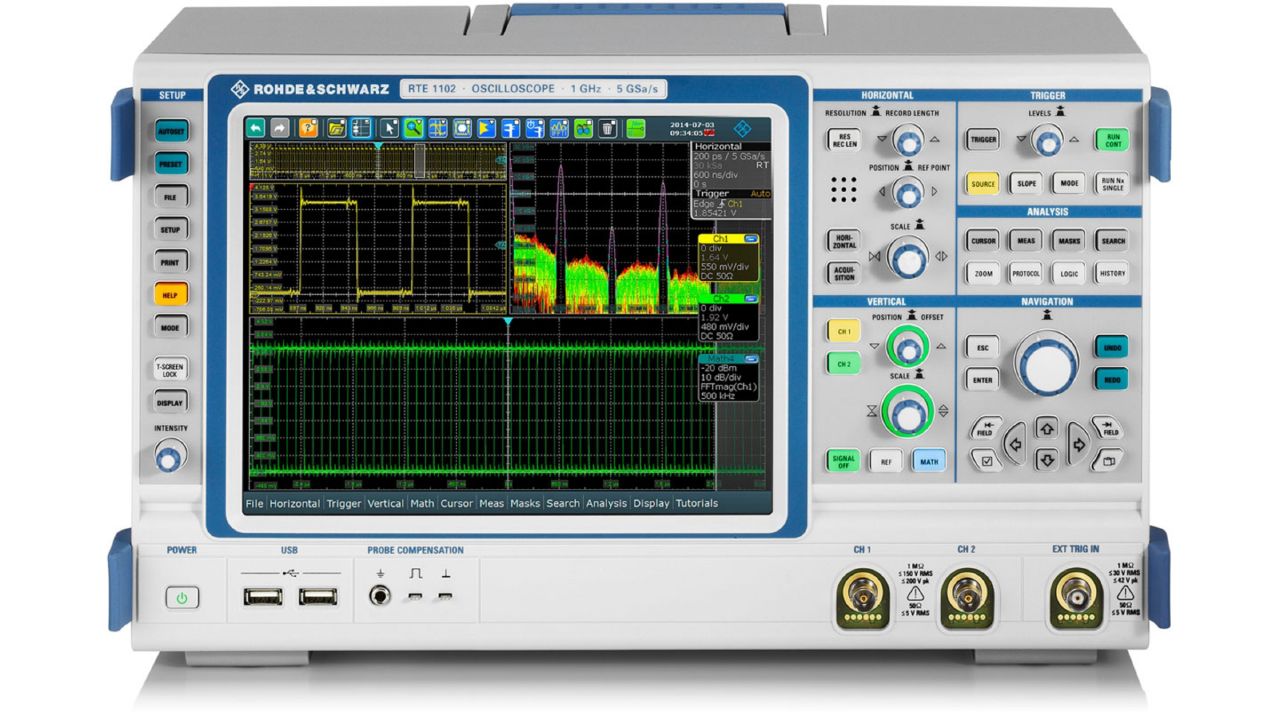

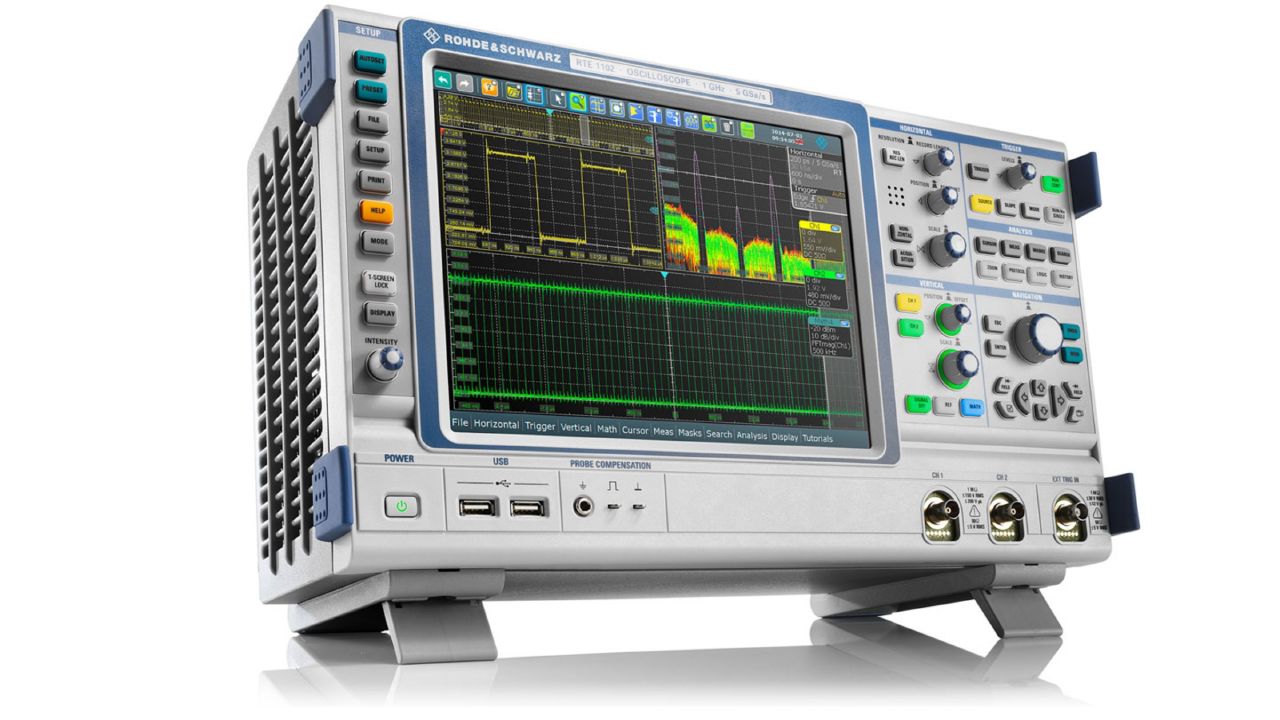

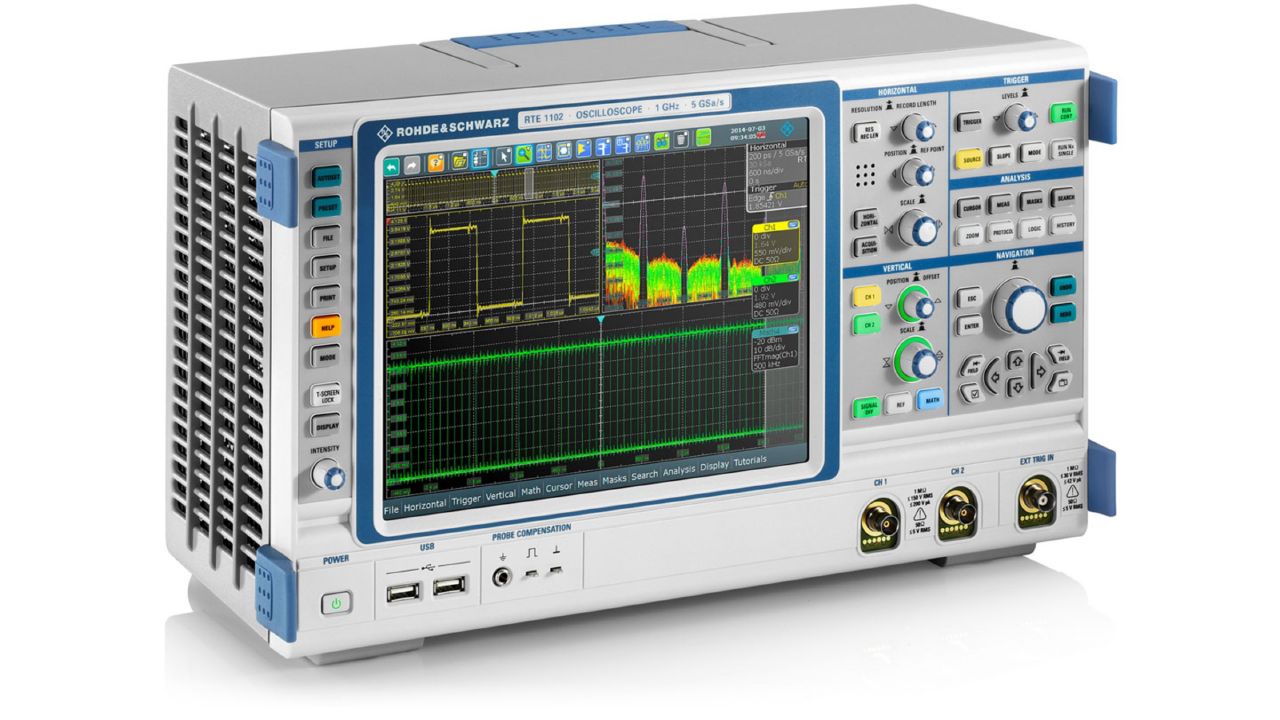

RTE1000 示波器
R&S®RTE1000 是罗德与施瓦茨的示波器。官方目录位于「示波器」。官方标称频率：1kHz ± 1 %。官方技术指标共 345 组、696 项，详见「详细指标」。
产品简介
R&S®RTE1000 示波器具备卓越性能。使用 R&S®RTE1000 示波器快速、准确、轻松地处理日常测试与测量挑战。
R&S®RTE示波器支持适用于复杂分析的专属应用解决方案，包括串行协议触发和解码选件以及电源分析选件。混合信号选件提供 16路数字通道，可用于分析嵌入式设计的逻辑元件。
功能强大的R&S®RTE配备一个10.4"XGA高分辨率触摸屏，使用简单。
R&S®RTE示波器提供具有时域、频域、协议和逻辑分析功能的全集成式多域测试解决方案。即使面对复杂设计，这种一体式解决方案也可快速检测错误。
在嵌入式设计开发、功率电子分析和一般调试方面，R&S®RTE示波器可快速、准确、轻松地处理日常测试与测量挑战。
核心参数
• 频率范围：1 mHz至100MHz
• 频率：1kHz ± 1 %
• 带宽：≥ 100MHz
• 输入通道：RTE1022 ｜ 2 channels
• 采样率：max. ｜ 5 Gsample/s on each channel
• 垂直分辨率：digitizer ｜ 8 bit
• 分辨率：1024 × 768 pixel (XGA)
• 噪声系数：at 1.001GHz ｜ 15 dB (meas.)
功能与特点
• 最高5 Gsample/s采样率和最大200 Msample存储深度， 可精确采集长信号序列
• 波形捕获率大于每秒一百万个波形，可快速查找信号故障
• 极低噪声前端和高分辨率模式下16位垂直分辨率带来精 确结果
• 高精度数字触发系统几乎没有任何抖动，可实时触发最小 信号细节 示波器标配多种工具，例如快速测量、快速模板测试、强大
• 第4页 更愉悦的操作体验
• 第6页 更多功能且更快速获取结果
• 第10页 专为应对多域测量挑战而设计
• 第13页 功能强大的探头
• 第29页 丰富的附件
• 第32页 ===== PAGE 4 =====
产品型号
• 官方型号：RTE1000、RTE1024、RTE1032、RTE1034、RTE1052、RTE1054、RTE1102、RTE1104、RTE1152、RTE1154、RTE1202、RTE1204、RTE1022
资源下载
详细指标请见 RTE1000 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®RTE1000 的官方技术指标，共 345 个指标组、696 项。
参数名以行业通用中文术语为主（其中 620 项保留官方规格书原文），数值与单位保留官方规格书原样。
垂直系统
• 输入通道：RTE1022 ｜ 2 channels
• RTE：4 channels
• RTE：2 channels
• RTE：4 channels
• RTE：2 channels
• RTE：4 channels
• RTE：2 channels
• RTE：4 channels
• RTE：2 channels
• RTE：4 channels
• RTE：2 channels
• RTE：4 channels
• 输入阻抗：50 Ω ± 1.5 % 1 MΩ ± 1 % || 17 pF ± 1 pF (meas.)
• Analog bandwidth (-3 dB)：at 50 Ω input impedance
• RTE1022、RTE：≥ 200MHz
• RTE1032、RTE：≥ 350MHz
• RTE1052、RTE：≥ 500MHz
• RTE1102、RTE：≥ 1GHz
• RTE1152、RTE：≥ 1.5GHz
• RTE1202、RTE：≥ 2GHz
at 1 MΩ input impedance
• RTE1022、RTE：≥ 200MHz (meas.)
• RTE1032、RTE：≥ 350MHz (meas.)
• R&S®RTE1052, R&S®RTE1054,：≥ 500MHz (meas.)
R&S®RTE1202, and R&S®RTE1204
• Analog bandwidth limits：max. -1.5 dB, min. -4 dB ｜ 200MHz, 20MHz
• Rise time/fall time：10 % to 90 % at 50 Ω (calculated)
• RTE1022、RTE：< 1.75 ns
• RTE1032、RTE：< 1 ns
• RTE1052、RTE：< 700 ps
• RTE1102、RTE：< 350 ps
• RTE1152、RTE：< 233 ps
• RTE1202、RTE：< 175 ps
• Input VSWR：input frequency ｜ ≤ 500MHz ｜ 1.25 (meas.)
• input frequency > 500 MHz：1.4 (meas.)
• 垂直分辨率：digitizer ｜ 8 bit
rate 1)
• frequency equal to or lower than：3 dB
带宽
• input sensitivity > 5 mV/div：±1.5 %
• input sensitivity ≤ 5 mV/div：±2 %
• 输入耦合：at 50 Ω ｜ DC, GND
• at 1 MΩ：DC, AC (> 7Hz), GND
• 输入灵敏度：at 50 Ω ｜ 500 μV/div至1 V/div,
input sensitivities
• at 1 MΩ：500 μV/div至10 V/div,
input sensitivities
• Maximum input voltage：at 50 Ω ｜ 5 V (RMS)
• at 1 MΩ：150 V (RMS), 200 V (V p),
above 250 kHz
• at 1 MΩ with R&S®RT-ZP10 passive probe：400 V (RMS), 1650 V ( Vp), 300 V (RMS) CAT II
sheet (PD 3607.3851.22)
• Position range：±5 div
• Offset range at 50 Ω：input sensitivity 200 mV/div至1 V/div ±10 V 50 mV/div to ≤ 200 mV/div ±(4.9 V - input sensitivity × 5 div) 500 μV/div to ≤ 50 mV/div ±(1.6 V - input sensitivity × 5 div)
• Offset range at 1 MΩ：input sensitivity 900 mV/div至10 V/div ±(129.5 V - input sensitivity × 5 div) 80 mV/div to ≤ 900 mV/div ±(12.4 V - input sensitivity × 5 div) 500 μV/div to ≤ 80 mV/div ±(1.15 V - input sensitivity × 5 div)
a combination of both
• (each channel at same input sensitivity)：input frequency > 1GHz ｜ > 40 dB
• RMS noise floor at typ. 50 Ω：input sensitivity R&S®RTE1022, R&S®RTE1032,
• RTE：RTE1034 500 μV/div 0.04 mV 0.06 mV 1 mV/div 0.04 mV 0.06 mV 2 mV/div 0.07 mV 0.08 mV 5 mV/div 0.13 mV 0.15 mV 10 mV/div 0.20 mV 0.24 mV 20 mV/div 0.30 mV 0.40 mV 50 mV/div 0.75 mV 0.99 mV 100 mV/div 1.46 mV 1.97 mV 200 mV/div 2.81 mV 3.77 mV 500 mV/div 7.84 mV 10.4 mV 1 V/div 13.4 mV 17.9 mV
• 输入灵敏度：R&S®RTE1052, R&S®RTE1102,
• RTE：RTE1104 500 μV/div 0.08 mV 0.10 mV 1 mV/div 0.08 mV 0.10 mV 2 mV/div 0.10 mV 0.13 mV 5 mV/div 0.18 mV 0.24 mV 10 mV/div 0.27 mV 0.34 mV 20 mV/div 0.45 mV 0.55 mV 50 mV/div 1.13 mV 1.39 mV 100 mV/div 2.23 mV 2.76 mV 200 mV/div 4.31 mV 5.34 mV 500 mV/div 11.9 mV 14.5 mV 1 V/div 20.6 mV 25.4 mV
• 输入灵敏度：R&S®RTE1152, R&S®RTE1202,
• RTE：RTE1204 500 μV/div 0.13 mV 0.15 mV 1 mV/div 0.13 mV 0.15 mV 2 mV/div 0.16 mV 0.18 mV 5 mV/div 0.27 mV 0.30 mV 10 mV/div 0.38 mV 0.42 mV 20 mV/div 0.60 mV 0.66 mV 50 mV/div 1.51 mV 1.66 mV 100 mV/div 3.01 mV 3.25 mV 200 mV/div 5.81 mV 6.26 mV 500 mV/div 15.8 mV 17.4 mV 1 V/div 27.1 mV 29.8 mV
水平系统
• Timebase range：selectable between 50 ps/div and 5000 s/div,
range
• Channel deskew：±100 ns
• Reference position：0 % to 100 % of measurement display
area
• Trigger offset range：max. +(memory depth/current sampling rate)
• min.：10 000 s
• Modes：normal, roll
• Channel-to-channel skew：< 100 ps (meas.)
• Timebase accuracy：after delivery/calibration, at +23 °C ｜ ±2 ppm
• during calibration interval：±4 ppm
• signal amplitude greater than 5 divisions,：(meas.)
• measurement threshold set to 50 %,：where
• vertical gain 10 mV/div or greater;：K = 0.2 (R&S®RTE1022, R&S®RTE1024)
• rise time lower than four sample periods;：K = 0.24 (R&S®RTE1032, R&S®RTE1034)
采集系统
• Realtime waveform acquisition rate：max. ｜ > 1 000 000 waveforms/s
• Memory depth 2：R&S®RTE1022, R&S®RTE1032, ｜ 50 Mpoints on 2 channels,
• R&S®RTE1052, R&S®RTE1102,：100 Mpoints on 1 channel
R&S®RTE1152, R&S®RTE1202
• R&S®RTE1024, R&S®RTE1034,：50 Mpoints on 4 channels,
• R&S®RTE1054, R&S®RTE1104,：100 Mpoints on 2 channels,
• RTE1154、RTE：200 Mpoints on 1 channel
• Decimation modes：selection valid for all channels
• sample：first sample in decimation interval
• peak detect：largest and smallest sample in decimation
interval
• high resolution：average value of samples in decimation
interval
• root mean square：root of squared average of samples in
decimation interval
• Waveform arithmetic：selection valid for all channels
• off：no arithmetic
• envelope：envelope of acquired waveforms
• average：average of acquired waveforms,
decimation mode 3
• sample：max. 16 777 215
• high resolution：max. 65 535
• root mean square：max. 255
• reset condition：no reset (standard), manual reset
rate is 2 Tsample/s
• Interpolation modes：linear, sin(x)/x, sample&hold
visualization
• max. realtime waveform acquisition：> 1 600 000 waveforms/s
rate
• min. blind time between consecutive：< 400 ns
signals can be used as a trigger input.
• 输入通道：channel 1, channel 2, channel 3,
channel 2 and channel 4
• Maximum number of outputs：differential signals ｜ 2
• common mode signals：2
High definition mode
• Numeric resolution：bandwidth bit resolution 10 kHz至30MHz 16 bit 50MHz 14 bit 100MHz 13 bit 200MHz 12 bit 300MHz 11 bit 500MHz 10 bit
• RMS noise floor at 50 Ω (meas.)：input sensitivity 1 mV/div
带宽
• 10 MHz：15 µV 100MHz 30 µV 500MHz 61 µV
带宽
• 10 MHz：33 µV 100MHz 98 µV 500MHz 210 µV
带宽
• 10 MHz：250 µV 100MHz 770 µV 500MHz 1.65 mV
触发系统
• Sources：R&S®RTE1022, R&S®RTE1032, channel 1, channel 2
R&S®RTE1152, R&S®RTE1202
• R&S®RTE1024, R&S®RTE1034,：channel 1, channel 2, channel 3, channel 4
R&S®RTE1154, R&S®RTE1204
• Sensitivity：10-4 div, from DC to instrument bandwidth
for all vertical scales
• -3 dB bandwidth
• Coupling mode：standard same as selected channel
• 50 % of analog bandwidth
• Sweep mode：auto, normal, single, n single
• Trigger level：range ｜ ±5 div from center of screen
• Trigger hysteresis：modes auto (standard) or manual
• sensitivity：10-4 div, from DC to instrument bandwidth
for all vertical scales
• Holdoff range：time ｜ 100 ns至10 s, fixed and random
• events：1 event至2 000 000 000 events
specified width
• glitch width：200 ps至1000 s
inside or outside the interval
• pulse width：200 ps至1000 s
• runt pulse width：200 ps至1000 s
• timeout：200 ps至1000 s
• interval time：200 ps至1000 s
may be positive, negative or either
• toggle time：200 ps至1000 s
or either
• max. data rate：< 1.25 Gbps
and tri-level sync video standards
• trigger modes：all fields, odd fields, even fields, all lines,
either as time interval or number of B events
• A event：any trigger mode
• B event：edge, glitch, width, runt, window, timeout,
选件
• External trigger input：input impedance 1 MΩ ± 1 % || 14 pF (meas.) ｜ 50 Ω ± 1.5 % (meas.),
• max. input voltage at 50 Ω：5 V (RMS)
• max. input voltage at 1 MΩ：30 V (RMS)
above 5 MHz
• trigger level range：±5 V
• sensitivity, for input frequency ≤ 500 MHz：300 mV (Vpp)
• 输入耦合：AC, DC (50 Ω and 1 MΩ), GND,
LF reject (attenuates < 50 kHz)
• trigger modes：edge (rise or fall)
trigger event
• output voltage：0 V至5 V at high impedance; 0 V至2.5 V at 50 Ω
• pulse width：selectable between 50 ns and 60 ms
• pulse polarity：low active or high active
• output delay：depends on trigger settings
• jitter：±600 ps (meas.)
RF characteristics 4
• Sensitivity/noise density：at 1.001GHz ｜ 159 dBm (1Hz) (meas.)
density at 1.001 GHz at input sensitivity
• 1 mV/div, corresponding to -36 dBm
span 500 kHz, RBW 3 kHz)
• at 100 kHz：155 dBm (1Hz) (meas.)
density at 100 kHz at input sensitivity
• 1 mV/div, corresponding to -36 dBm
FFT with center frequency 100 kHz, span
• 20kHz, RBW 200Hz)
• 噪声系数：at 1.001GHz ｜ 15 dB (meas.)
above)
• at 100 kHz：19 dB (meas.)
center frequency
• 1GHz, span 100MHz, RBW 400Hz at
• +20MHz from the center frequency
• Absolute amplitude accuracy：0至1.5GHz ｜ ±1 dB (meas.)
center frequency
• 1GHz, span 1GHz, RBW 100kHz
center frequency
• 1GHz, span 1GHz, RBW 100kHz
center frequency
• 1GHz, span 1GHz, RBW 100kHz
波形测量
• General features：measurements up至8 measurements
• gate：delimits the display region evaluated for
automatic measurements
• reference levels：user-configurable vertical levels define
measurements
• statistics：displays maximum, minimum, mean,
measurement
• track：measurement results displayed as
against count index
• histogram：available for each measurement
with R&S®ProbeMeter functionality)
• eye diagram：extinction ratio (%, dB), eye height, eye
RMS)
• spectrum：channel power, bandwidth, occupied
R&S®RTE-K18 option)
• Cursors：setup up至2 cursor sets on screen, each set
vertical cursors
• target：acquired waveforms (input channels),
XY diagrams
• operating mode：vertical measurements, horizontal
locked to waveform
• Histogram：source acquired waveform (input channels),
math waveform, reference waveform
• mode：vertical (for timing statistics), horizontal
(for amplitude statistics)
• automatic measurements：waveform count, waveform samples,
以上为前 158 项指标；完整指标（共 696 项）见官方规格书（本页底部「资源下载」）。
型号与选件
• 官方型号：RTE1000、RTE1024、RTE1032、RTE1034、RTE1052、RTE1054、RTE1102、RTE1104、RTE1152、RTE1154、RTE1202、RTE1204、RTE1022
指标整理自官方文件：RTE_dat-sw_en_3607-1494-22_v2600.pdf
