罗德与施瓦茨 · Rohde & Schwarz
RTP 高性能示波器
R&S®RTP 是罗德与施瓦茨的高性能示波器。官方目录位于「示波器」。官方标称频率：1kHz ± 1 %。官方技术指标共 792 组、1515 项，详见「详细指标」。
产品简介
R&S®RTP 高性能示波器结构紧凑，兼具优异的测量精度和运行速度。了解详情。

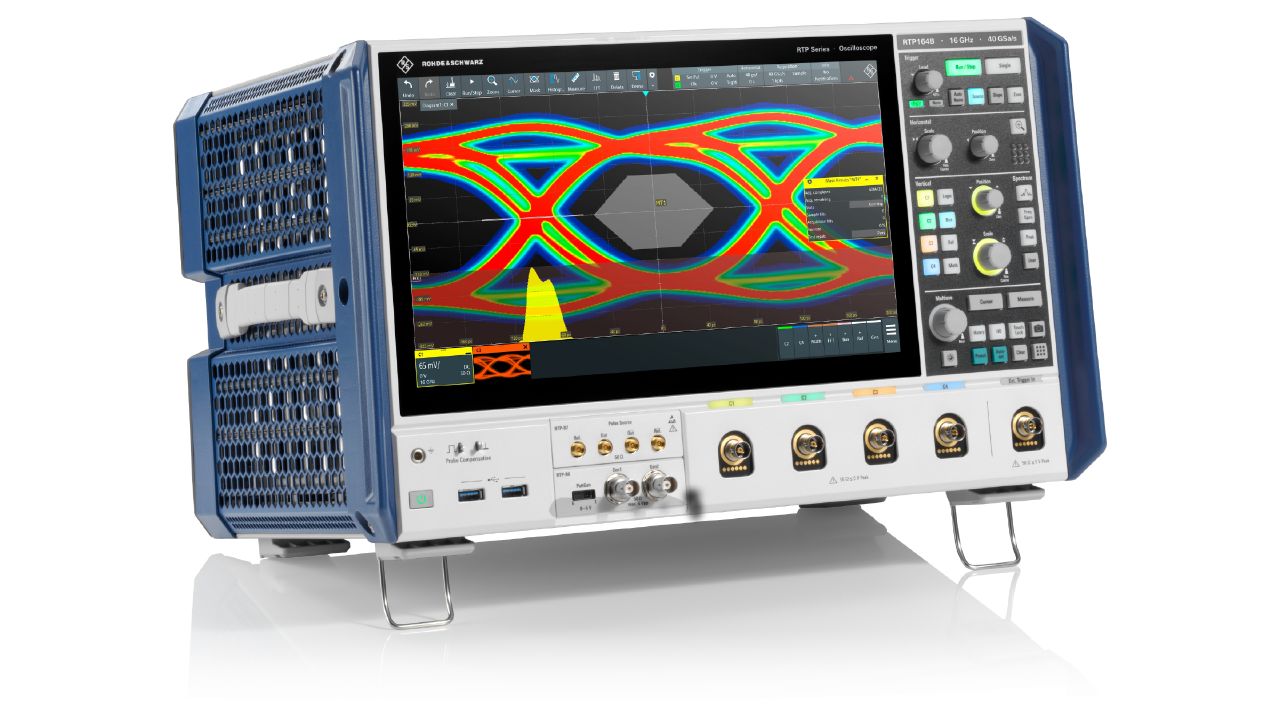

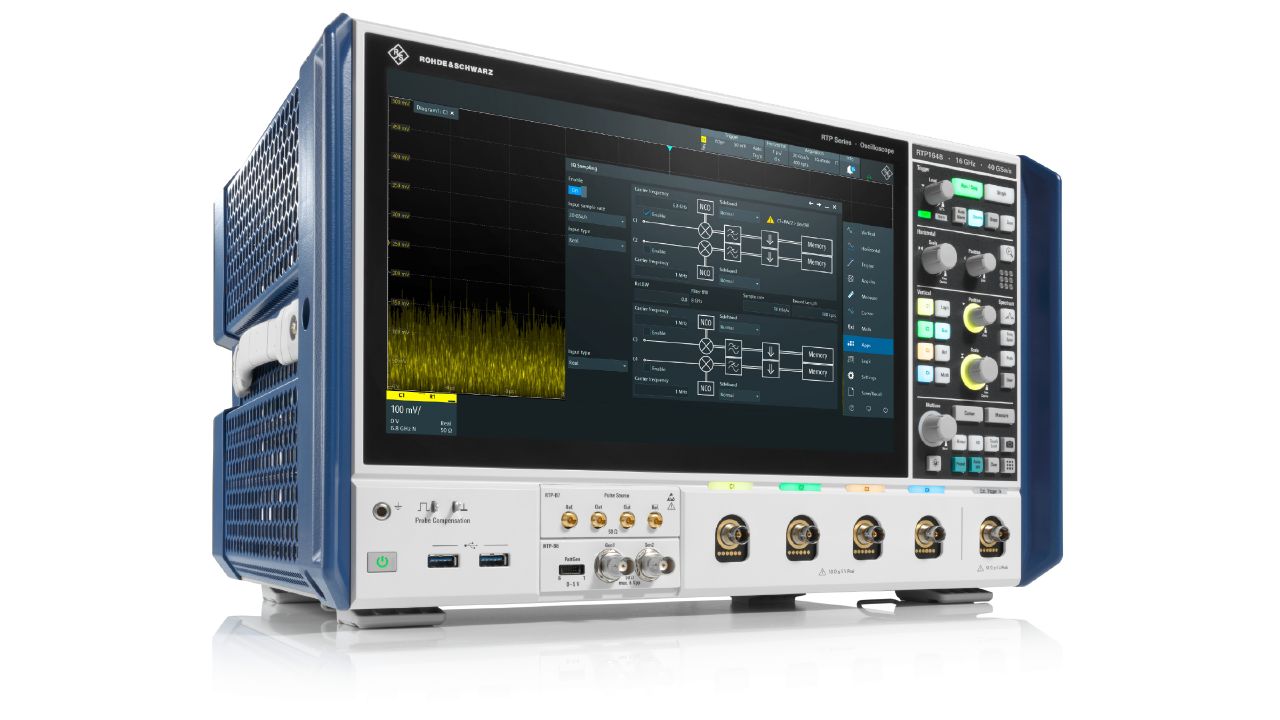

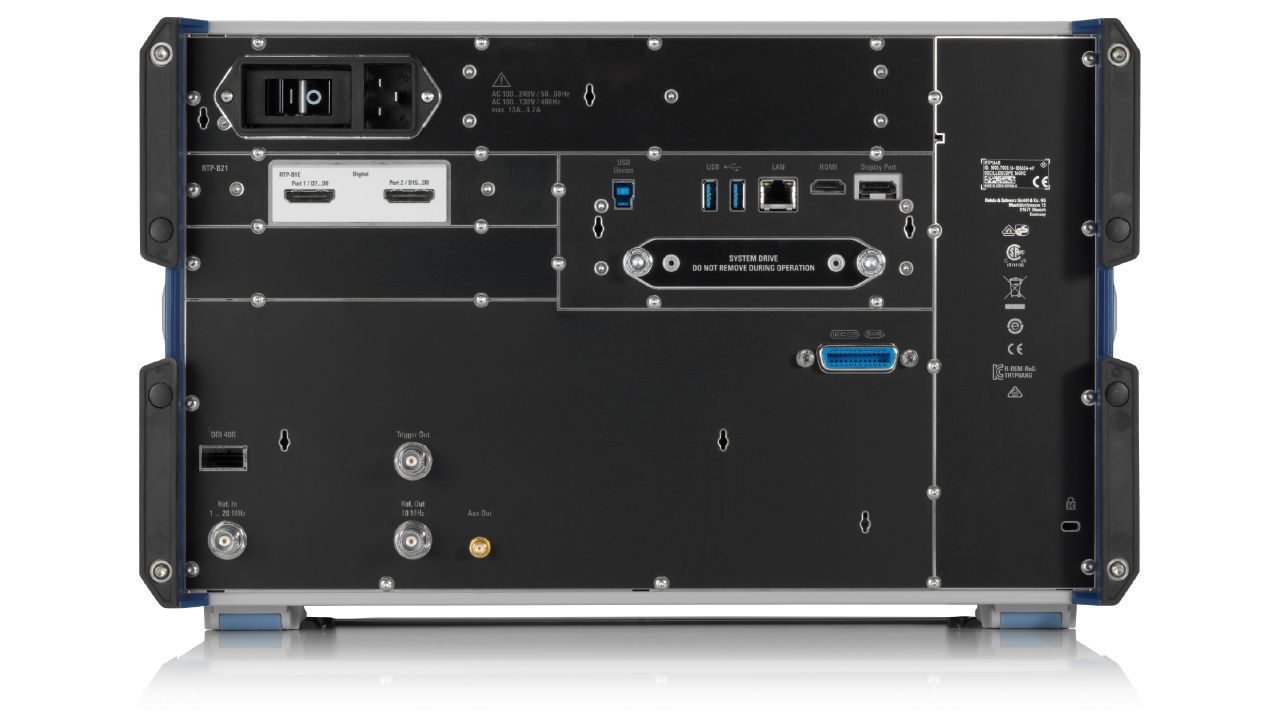

简介R&S®RTP示波器体型小巧， 改善了用户界面的同时配有大屏幕， 可为用户提供梦寐以求的优秀性能和灵活性。 这款仪器非常适用于实时分析信号完整性。
R&S®RTP高性能示波器将优秀的信号完整性与出色的波形捕获率和分析功能相结合。 罗德与施瓦茨的前端组件使示波器平台从4 GHz扩展至16 GHz。 专用波形捕获与处理的ASIC芯片使示波器具有先进的750,000波形/秒的捕获与处理速率。 示波器具有出色的存储深度 （每通道可达3 Gpoints） ， 能够进行长时间捕获。 高精度数字触发系统能够捕获微弱的异常信号， 并能够以业内先进的16 Gbps数据速率对时钟嵌入信号进行基于硬件的时钟数据恢复(CDR)。

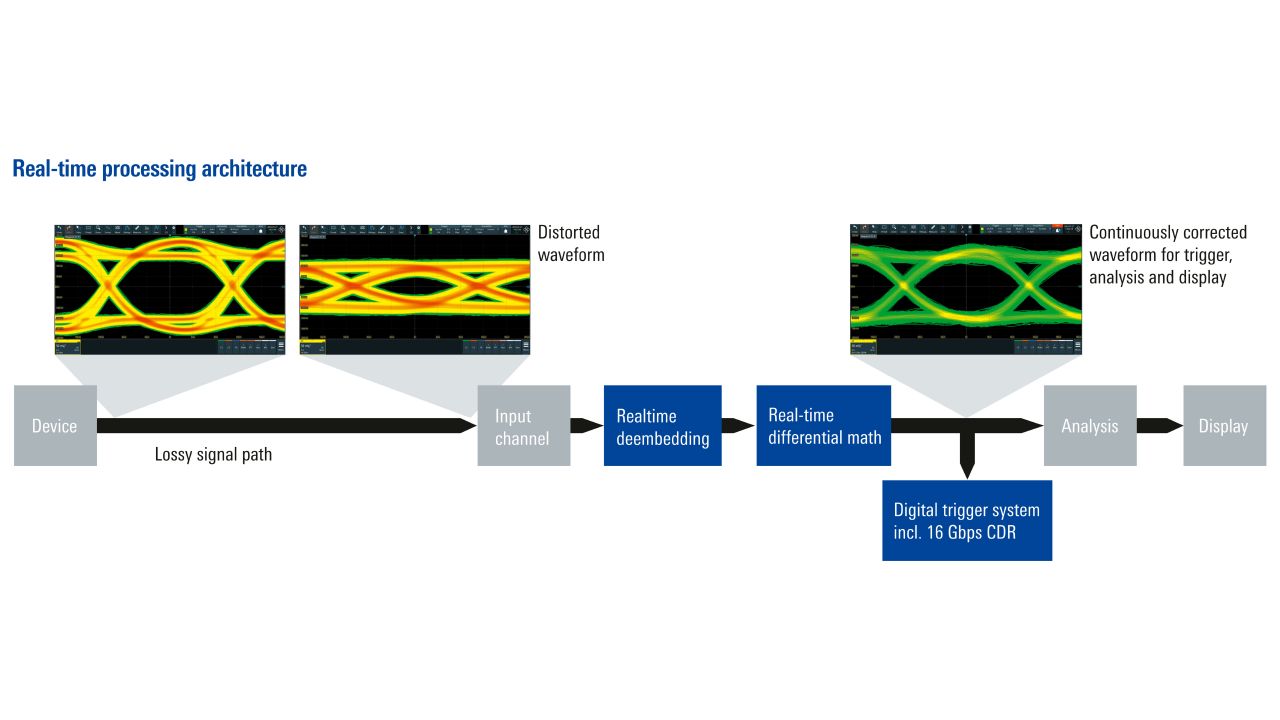

R&S®RTP是首款能够在维持高捕获率的同时实时补偿信号接入损耗的示波器。 用户可以根据S参数来配置基于硬件的补偿滤波器。 直接在补偿滤波器后采用的实时数学运算模块甚至可以针对去嵌后的差模信号和共模信号进行触发。

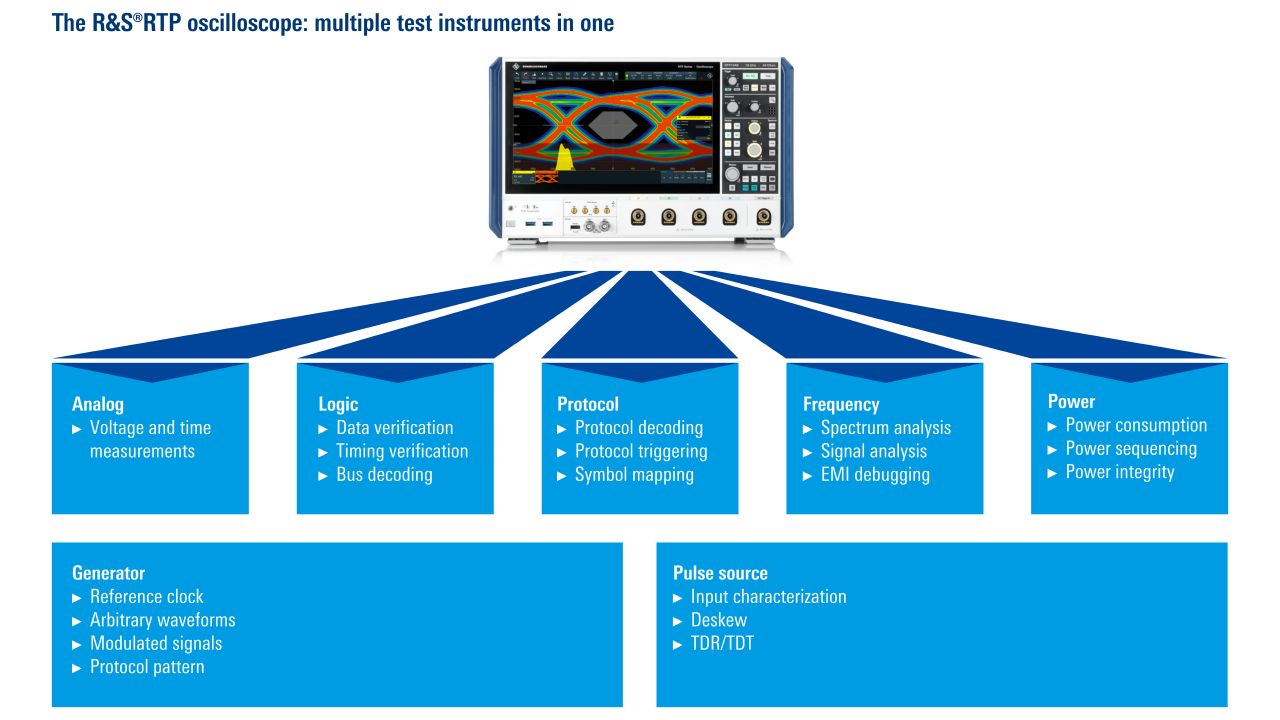

R&S®RTP示波器集成多种仪器功能， 单机即可进行时间相关性调试。 R&S®RTP还集成了MSO功能、 任意波形发生器、 16GHz差分TDR/TDT脉冲源以及最多16路的18位高精度电压和电流通道， 是市面上一款灵活且功能强大的调试工具。 R&S®RTP示波器结构紧凑、 工作噪音低并配有大屏幕， 适用于绝大部分实验室环境。
核心参数
• 频率范围：1 mHz至100MHz
• 频率：1kHz ± 1 %
• 带宽：≥ 100MHz
• 输入通道：4 channels
• 采样率：max. ｜ 5 Gsample/s on each channel
• 垂直分辨率：8 bit, 16 bit for high resolution decimation
• 分辨率：1920 × 1080 pixel (Full HD)
• 相位噪声：at 1GHz 10kHz offset -118 dBc (1Hz) (meas.) 100kHz offset -126 dBc (1Hz) (meas.)
功能与特点
• R&S®RTP164B： 16 GHz （双通道） /8 GHz （四通道）
• R&S®RTP134B： 13 GHz （双通道） /8 GHz （四通道）
• R&S®RTP084B： 8 GHz （四通道）
• R&S®RTP064B： 6 GHz （四通道）
• R&S®RTP044B： 4 GHz （四通道） 采样率
• 40 Gsample/s （双通道） ， 每通道20 Gsample/s 存储深度
• 每通道100 Mpoints
• 最高3 Gpoints 波形捕获率
• 750,000波形/秒 示波器型号 创新示波器 测量值得信赖
• 第4页 实时信号完整性
产品型号
• 官方型号：RTP、RTP064B、RTP084B、RTP134B、RTP164B、RTP044B、RTP-K11、SMW-B90、SMW-B13XT、RTP-K23、RTP-K24、RTP-K87、RTP-K88、RTP-K89
资源下载
详细指标请见 RTP 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®RTP 的官方技术指标，共 792 个指标组、1515 项。
参数名以行业通用中文术语为主（其中 1372 项保留官方规格书原文），数值与单位保留官方规格书原样。
垂直系统
• 输入通道：4 channels
• Analog bandwidth (-3 dB)：RTP044B ｜ ≥ 4GHz
• RTP064B：≥ 6GHz
• RTP084B：≥ 8GHz
• RTP134B：≥ 13GHz on 2 channels 1, ≥ 8GHz on 4 channels
• RTP164B：≥ 16GHz on 2 channels 1, ≥ 8GHz on 4 channels
• RTP044B：108 ps
• RTP064B：72 ps
• RTP084B：54 ps
• RTP134B：33 ps
• RTP164B：27 ps 20 % to 80 %, calculated from 0.3/analog bandwidth
• RTP044B：75 ps
• RTP064B：50 ps
• RTP084B：38 ps
• RTP134B：23 ps
• RTP164B：19 ps
• 垂直分辨率：8 bit, 16 bit for high resolution decimation
rate 2)
• DC gain accuracy：offset and position set to zero > 5 mV/div ±1.5 % ≤ 5 mV/div ±2 %
• 输入耦合：DC
sensitivities
• in high definition mode：1 mV/div至1 V/div
• Maximum input voltage：±5 V
• Position range：±5 div
• Offset range：input sensitivity > 100 mV/div ±5 V ≤ 100 mV/div ±(1.5 V - input sensitivity × 5 div)
• Offset accuracy：input sensitivity > 100 mV/div ±(0.35 % × |net offset| + 0.1 div × input sensitivity) ≤ 100 mV/div, ±(0.35 % × |net offset| ≤ 100 mV/div, ±2 % × |net offset|
net offset = offset - position × input sensitivity
• Amplitude accuracy：DC至90 % of analog bandwidth ≤ 8GHz < 0.5 dB (typ.) > 8GHz < 0.75 dB (typ.)
• Phase accuracy：maximum deviation from best fit line
• over full analog bandwidth：< 3° (typ.)
• within any 500 MHz span：< 1° (typ.)
• (each channel at same input：2-4
• sensitivity)：between channels 1-2 and 3-4 ｜ > 40 dB (typ.)
• RMS noise floor (meas.)：input sensitivity RTP044B RTP064B
• (corresponding signal to noise：2 mV/div ｜ 270 µV (28.3 dB) ｜ 340 µV (26.3 dB)
• ratio at full scale (calculated))：5 mV/div 10 mV/div 20 mV/div 50 mV/div 100 mV/div 200 mV/div 500 mV/div 1 V/div ｜ 280 µV (36.0 dB) 410 µV (38.7 dB) 630 µV (41.0 dB) 1.4 mV (42.0 dB) 2.7 mV (42.3 dB) 6.6 mV (40.6 dB) 14 mV (42.0 dB) 27 mV (42.3 dB) ｜ 360 µV (33.8 dB) 500 µV (37.0 dB) 750 µV (39.5 dB) 1.7 mV (40.3 dB) 3.1 mV (41.1 d…
• 输入灵敏度：RTP084B RTP134B 2 mV/div 430 µV (24.3 dB) 670 µV (20.5 dB) 5 mV/div 440 µV (32.1 dB) 720 µV (27.8 dB) 10 mV/div 620 µV (35.1 dB) 900 µV (31.9 dB) 20 mV/div 880 µV (38.1 dB) 1.3 mV (34.7 dB) 50 mV/div 2.0 mV (38.9 dB) 2.7 mV (36.3 dB) 100 mV/div 3.6 mV (39.8 dB) 4.3 mV (38.3 dB) 200 mV/div 9.8 mV (37…
• 输入灵敏度：RTP164B 2 mV/div 840 µV (18.5 dB) 5 mV/div 900 µV (25.9 dB) 10 mV/div 1.15 mV (29.8 dB) 20 mV/div 1.5 mV (33.5 dB) 50 mV/div 3.4 mV (34.3 dB) 100 mV/div 5.2 mV (36.6 dB) 200 mV/div 14 mV (34.1 dB) 500 mV/div 32 mV (34.8 dB) 1 V/div 48 mV (37.3 dB)
水平系统
• Timebase range：10 ps/div至10 000 s/div,
area
• Horizontal position range：max. +(memory depth/current sampling rate)
• min.：10 000 s
roll mode = off
• roll mode：The acquired waveform points are
supported.
• Channel-to-channel skew：< 10 ps (meas.)
• Deskew range：100 ns to +100 ns in steps of 10 fs
• Timebase accuracy：after delivery/calibration, at +23 °C ｜ ±10 ppb
• during calibration interval：±100 ppb
• long-term stability：±(50 + 50 × years since calibration) ppb
(more than one year since calibration)
• 1 µs：50 fs 10 µs 63 fs 100 µs 72 fs 1 ms 76 fs 10 ms 124 fs
• Intrinsic jitter：RMS value ｜ 200 fs (meas.)
• edge：edge2
max. 40 Gsample/s on 2 channels
• Real-time waveform acquisition rate：max. ｜ > 750 000 waveforms/s
• Memory depth 3：standard 200 Mpoints on 2 channels 400 Mpoints on 1 channel ｜ 100 Mpoints on 4 channels
• R&S®RTP-B102 option：200 Mpoints on 4 channels 400 Mpoints on 2 channels 800 Mpoints on 1 channel
• R&S®RTP-B105 option：500 Mpoints on 4 channels 1 Gpoint on 2 channels 2 Gpoints on 1 channel
• R&S®RTP-B110 option：1 Gpoint on 4 channels 2 Gpoints on 2 channels 3 Gpoints on 1 channel
• R&S®RTP-B120 option：2 Gpoints on 4 channels 3 Gpoints on 2 channels 3 Gpoints on 1 channel
• R&S®RTP-B130 option：3 Gpoints on 4 channels 3 Gpoints on 2 channels 3 Gpoints on 1 channel
to 500 MHz
• system：the analog bandwidth with fine granularity
• peak detect：largest and smallest sample in decimation
interval
• high resolution：average value of samples in decimation
interval
• root mean square：root of squared average of samples in
decimation interval
• Waveform arithmetic：off ｜ no arithmetic
• envelope：envelope of acquired waveforms
• average：average of acquired waveforms,
decimation mode 4
• sample：max. 16 777 215
• high resolution：max. 65 535
• root mean square：max. 255
rate is 10 Tsample/s
• Interpolation modes：linear, sin(x)/x, sample & hold
visualization
• max. real-time waveform acquisition：> 3 000 000 waveforms/s
rate
• min. blind time between consecutive：< 350 ns
functions, zoom and others
• history player：shows one history acquisition after the
(40 µs to 10 s)
• timestamp formats：timestamp of each acquisition:
signals can be used as a trigger input.
• 输入通道：channel 1, channel 2, channel 3,
channel 4
• Differential signal：difference between any two input
channels
• Common mode signal：sum of any two input channels
• Maximum number of outputs 5：differential signals ｜ 2
• common mode signals：2
triggering.
• Numeric resolution：bandwidth resolution 10 kHz至200MHz 16 bit 300MHz 12 bit 500MHz 12 bit 1GHz 11 bit 2GHz 10 bit
触发系统
• Sources：channel 1, channel 2, channel 3,
all vertical scales and trigger types
• user-defined：1GHz to analog bandwidth
for all vertical scales and trigger types
• Trigger hysteresis：modes auto (standard) or manual
• sensitivity：0.0001 div, from DC to analog bandwidth
for all vertical scales and trigger types
• -3 dB bandwidth
• Sweep mode：auto, normal, single, n single
• external：see External trigger input
• Holdoff range：time ｜ 100 ns至10 s, fixed and random
• events：1 event至2 000 000 000 events
specified width
• glitch width：25 ps至10 000 s
inside or outside the interval
• pulse width：25 ps至10 000 s
• runt pulse width：25 ps至10 000 s
• timeout：25 ps至10 000 s
• interval time：25 ps至10 000 s
may be positive, negative or either
• toggle time：25 ps至10 000 s
level and tri-level sync video standards
• trigger modes：all fields, odd fields, even fields, all lines,
Advanced trigger modes
• qualifiable events：edge, glitch, width, runt, window, timeout,
sequence to A
• A event：any trigger mode
• B event：edge, glitch, width, runt, window, timeout,
interval, slew rate
• R event：edge, glitch, width, runt, window, timeout,
interval, slew rate
• Zone trigger：with R&S®RTP-K19 option
• CDR trigger：with R&S®RTP-K136/-K137 option
• External trigger input：input impedance ｜ 50 Ω (nom.)
• max. input voltage：5 V (RMS)
• trigger level range：±5 V
• 输入耦合：50 Ω, GND,
LF reject (attenuates < 50 kHz)
• trigger modes：edge (rise or fall)
trigger event
• output voltage：0 V至5 V at high impedance 0 V至2.5 V at 50 Ω
• pulse width：selectable between 4 ns and 60 ms
• pulse polarity：low active or high active
• output delay：depends on trigger settings
• jitter：±40 ps (RMS) (meas.)
RF characteristics 6
• Sensitivity/noise density：at 1.001GHz ｜ 157 dBm (1Hz) (meas.)
density at 1.001 GHz at input sensitivity
• 2 mV/div, corresponding to -30 dBm input
with center frequency 1.001 GHz, span
• 500kHz, RBW 3kHz)
• 噪声系数：at 1.001GHz ｜ 17 dB (meas.)
using the FFT with center frequency
• 1GHz, span 100MHz, RBW 400Hz at
• +20MHz from the center frequency
• Absolute amplitude accuracy：input frequency ≤ 12GHz ±0.25 dB (meas.) > 12GHz to ≤ 15GHz ±0.5 dB (meas.)
• 相位噪声：at 1GHz 10kHz offset -118 dBc (1Hz) (meas.) 100kHz offset -126 dBc (1Hz) (meas.)
• EVM：802.11, 20MHz bandwidth, 64QAM 802.11n, 2.4GHz carrier -46 dB (meas.) 802.11ac, 5.7GHz carrier -44 dB (meas.)
• (excl. harmonics)：frequency 950MHz and level -1 dBm at
using the FFT with center frequency
• 3GHz, span 5GHz, RBW 100kHz
using the FFT with center frequency
• 3GHz, span 5GHz, RBW 100kHz
using the FFT with center frequency
• 3GHz, span 5GHz, RBW 100kHz
and level 0 dBm at input sensitivity
• 160 mV/div, corresponding至8 dBm input
using the FFT with center frequency
• 2.437GHz, span 10MHz, RBW 30kHz
• Input VSWR：input frequency ≤ 4GHz 1.25 (meas.) > 4GHz to ≤ 16GHz 1.4 (meas.)
measurements of the same category
• gate：delimits the display region evaluated for
automatic measurements
• reference levels：user-configurable vertical levels define
measurements
• statistics：displays maximum, minimum, mean,
measurement
• track：measurement results displayed as
the measurement source
• long-term analysis：history of selected measurements as
trace against count index
• histogram：available for the main measurement of
and over the histogram range
• limit check：measurements tested against user-
以上为前 130 项指标；完整指标（共 1515 项）见官方规格书（本页底部「资源下载」）。
型号与选件
• 官方型号：RTP、RTP064B、RTP084B、RTP134B、RTP164B、RTP044B、RTP-K11、SMW-B90、SMW-B13XT、RTP-K23、RTP-K24、RTP-K87、RTP-K88、RTP-K89
指标整理自官方文件：RTP_specs_en_3683-5616-22_v1500.pdf
