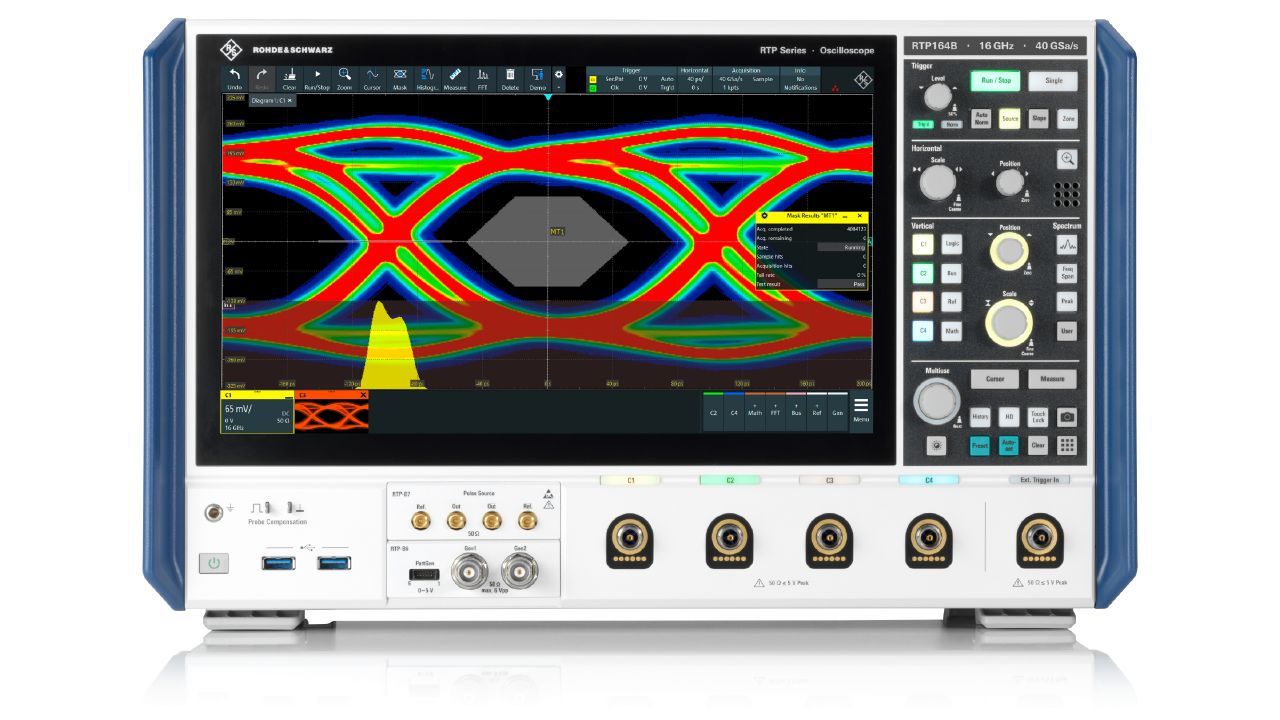

R&S®RTP高性能示波器结构紧凑，兼具优异的测量精度和运行速度。了解详情。
该型号官方中文站未提供独立中文产品手册，本节内容依据官方产品页与官方规格书整理。
该型号官方中文站未提供独立中文产品手册，本节内容依据官方产品页与官方规格书整理。
RTO1000 600MHz至4GHz示波器 2/4通道|罗德与施瓦茨 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
罗德与施瓦茨 · Rohde & Schwarz
RTO1000 示波器
R&S®RTO1000 是罗德与施瓦茨的示波器。官方目录位于「示波器」。官方标称频率：1kHz ± 1 %。官方技术指标共 375 组、735 项，详见「详细指标」。
产品简介
您的医疗保健测试合作伙伴在医疗保健行业， 许多已有的和新兴的技术正在获得广泛的应用。 医疗设备和测试系统的性能下降或故障可能会导致严重后果。 作为测试与测量领域的领导者， 罗德与施瓦茨在开发和部署的每个阶段都与我们的客户紧密合作。 我们可以帮助您确定测试需求， 以尽快将您的产品推向市场， 并提供所需的质量和性能。 我们的解决方案可以满足您各种的医疗和健康应用需求。 我们完善的产品组合能够根据您的应用和预算提供适当的测试与测量解决方案。
罗德与施瓦茨简介凭借先进的测试与测量、 技术系统、 网络和网络安全解决方案， 罗德与施瓦茨跻身于先驱者之列， 为打造一个更加安全的互联世界保驾护航。 作为一家独立公司， 罗德与施瓦茨已成立超过85年， 是全球企业和政府机构的可靠合作伙伴。 集团总部位于德国慕尼黑， 在全球70多个国家和地区设有分支机构， 拥有广阔的销售和服务网络。 罗德与施瓦茨于1985年在北京设立了第一家代表处， 是在中国最早设立代表机构的100家外资企业之一。 2013年成立了新的中国总部公司 - 罗德与施瓦茨 （中国）科技有限公司。 目前在北京、 上海、 广州、 成都、 西安和深圳设有代表处， 并设有中国培训中心、 研发中心、 校准实验室、 开放实验室等。 我们拥有世界优异的服务设施， 我们的客户可以获得广泛的售后支持， 包括培训、 免费技术支持和现场工程师的密切个人咨询服务。 竭尽所能， 达成期望的质量和性能。
过去几年间， 对远程患者监护、 实时诊断分析、 智能手术系统和植入式传感器等无线医疗应用的需求显著增长。
虽然无线产品为最终用户提供了诸多益处， 但对设计人员来说却充满挑战。 植入式设备必须可靠， 并且电池寿命长。 封装尺寸减小， 工作频率提高， 更加需要全面评估设计。 了解信号和电源完整性问题有助于优化整体设备性能。 在开发过程中及早调试 EMI 问题， 可以加快整体产品部署。
核心参数
• 频率：1kHz ± 1 %
• 输入通道：RTO1002 ｜ 2 channels
• 采样率：max. ｜ 5 Gsample/s on each channel
• 分辨率：1024 × 768 pixel (XGA)
• 输入阻抗：50 Ω ± 2 %
• RTO：4 channels
• Analog bandwidth (-3 dB)：at 50 Ω input impedance
• RTO1002、RTO：≥ 600MHz
功能与特点
• 为被测设备供电
• 电池寿命/功耗
• 测量小传感器信号
• 预认证EMI调试
• 第4页 许多医疗设备使用无线机器对机器通信技术以相互交互， 并基于云进行 物联网(IoT)应用。 在产品生命周期的所有阶段都需要测试医疗设备的整
• 信号和频谱分析
• 无线共存测试
• EMC认证测试
• 无线网络安全和射频干扰捕获
• 始终保护患者的个 人数据
产品型号
• 官方型号：RTO1000、RTO1004、RTO1012、RTO1014、RTO1022、RTO1024、RTO1044、RTO1002
资源下载
详细指标请见 RTO1000 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®RTO1000 的官方技术指标，共 375 个指标组、735 项。
参数名以行业通用中文术语为主（其中 637 项保留官方规格书原文），数值与单位保留官方规格书原样。
技术指标
• RTO_dat-sw_en_5214-5155-22_v2800_cover.indd：1 ｜ 19.06.2017 ｜ 10:09:47
垂直系统
• 输入通道：RTO1002 ｜ 2 channels
• RTO：4 channels
• RTO：2 channels
• RTO：4 channels
• RTO：2 channels
• RTO：4 channels
• RTO：4 channels
• 输入阻抗：50 Ω ± 2 %
(50 Ω ± 1.5 % from +15 °C to +30 °C),
• 1 MΩ ± 1 % || 15 pF (meas.)
• Analog bandwidth (-3 dB)：at 50 Ω input impedance
• RTO1002、RTO：≥ 600MHz
• RTO1012、RTO：≥ 1GHz
• RTO1022、RTO：≥ 2GHz
• RTO：≥ 4GHz
• at 1 MΩ input impedance：≥ 500MHz (meas.)
• Analog bandwidth limits：max. -1.5 dB, min. -4 dB ｜ 200MHz, 20MHz
• Rise time/fall time：10 % to 90 % at 50 Ω (calculated)
• RTO1002、RTO：583 ps
• RTO1012、RTO：350 ps
• RTO1022、RTO：175 ps
• RTO：100 ps
• Input VSWR：input frequency ≤ 2GHz ｜ 1.25 (meas.)
• input frequency > 2 GHz：1.4 (meas.)
• 垂直分辨率：8 bit, 16 bit for high resolution decimation (with
reduction of the sampling rate),
• 16 bit for high definition mode (without
带宽
• at 50 Ω, input sensitivity > 5 mV/div：±1.5 %
• at 50 Ω, input sensitivity ≤ 5 mV/div：±2 %
• at 1 MΩ：±2 %
• 输入耦合：at 50 Ω ｜ DC and GND
• at 1 MΩ：DC, AC and GND
• 输入灵敏度：at 50 Ω ｜ 1 mV/div至1 V/div
• at 1 MΩ：1 mV/div至10 V/div
• Maximum input voltage：at 50 Ω ｜ 5 V (RMS)
• at 1 MΩ：150 V (RMS), 200 V (V p),
above 250 kHz
• Position range：±5 div
• Offset range at 50 Ω：input sensitivity 316 mV/div to ≤ 1 V/div ±10 V 100 mV/div to ≤ 316 mV/div ±3 V 1 mV/div to ≤ 100 mV/div ±1 V
• Offset range at 1 MΩ：input sensitivity 3.16 V/div to ≤ 10 V/div ±(115 V - input sensitivity × 5 div) 1 V/div to ≤ 3.16 V/div ±100 V 316 mV/div to ≤ 1 V/div ±(11.5 V - input sensitivity × 5 div) 100 mV/div to ≤ 316 mV/div ±10 V 31.6 mV/div to ≤ 100 mV/div ±(1.15 V - input sensitivity × 5 div) 1 mV/div to ≤ 31.6 mV/div ±1…
a combination of both
• (each channel at same input sensitivity)：input frequency > 2GHz ｜ > 50 dB
• RMS noise floor at 50 Ω (typ.)：input sensitivity R&S®RTO1002, R&S®RTO1012,
• RTO：RTO1014 1 mV/div 0.08 mV 0.10 mV 2 mV/div 0.08 mV 0.10 mV 5 mV/div 0.11 mV 0.12 mV 10 mV/div 0.17 mV 0.20 mV 20 mV/div 0.28 mV 0.36 mV 50 mV/div 0.70 mV 0.85 mV 100 mV/div 1.30 mV 1.65 mV 200 mV/div 2.70 mV 3.30 mV 500 mV/div 7.00 mV 8.70 mV 1 V/div 13.7 mV 17.0 mV
• 输入灵敏度：R&S®RTO1022, RTO1044
• RTO：(meas.) 1 mV/div 0.15 mV 0.24 mV 2 mV/div 0.15 mV 0.25 mV 5 mV/div 0.18 mV 0.28 mV 10 mV/div 0.28 mV 0.42 mV 20 mV/div 0.50 mV 0.72 mV 50 mV/div 1.22 mV 1.80 mV 100 mV/div 2.39 mV 3.60 mV 200 mV/div 4.80 mV 7.20 mV 500 mV/div 12.0 mV 18.0 mV 1 V/div 23.9 mV 36.0 mV
水平系统
• Timebase range：selectable between 25 ps/div and 10 000 s/div,
range
• Channel deskew：±100 ns
• Reference position：10 % to 90 % of measurement display
area
• Trigger offset range：max. +(memory depth/current sampling rate)
• min.：10 000 s
• Modes：normal, roll
• Channel-to-channel skew：< 100 ps (meas.)
• Timebase accuracy：standard
• after delivery/calibration, at +23 °C：±5 ppm
• during calibration interval：±10 ppm
with R&S®RTO-B4 option
• after delivery/calibration, at +23 °C：±0.02 ppm
• during calibration interval：±0.2 ppm
• long-term stability：±(0.1 + 0.1 × years since calibration) ppm
(more than one year since calibration)
• signal amplitude greater than 5 divisions,：(meas.)
• measurement threshold set to 50 %,：where
• time lower than four sample periods;：K = 0.18 (R&S®RTO1012, R&S®RTO1014)
R&S®RTO1022, R&S®RTO1024
• RTO：max. 10 Gsample/s on 4 channels,
• max. 20 Gsample/s：on 2 channels
• Realtime waveform acquisit：ion rate max. ｜ > 1 000 000 waveforms/s
• Memory depth 1：standard
• R&S®RTO1002, R&S®RTO1012,：20 Msample on 2 channels,
• RTO：40 Msample on 1 channel
• R&S®RTO1004, R&S®RTO1014,：20 Msample on 4 channels,
• RTO1024、RTO：40 Msample on 2 channels, 80 Msample on 1 channel
R&S®RTO-B101 option
• R&S®RTO1002, R&S®RTO1012,：50 Msample on 2 channels,
• RTO：100 Msample on 1 channel
• R&S®RTO1004, R&S®RTO1014,：50 Msample on 4 channels,
• RTO1024、RTO：100 Msample on 2 channels, 200 Msample on 1 channel
R&S®RTO-B102 option
• R&S®RTO1002, R&S®RTO1012,：100 Msample on 2 channels,
• RTO：200 Msample on 1 channel
• R&S®RTO1004, R&S®RTO1014,：100 Msample on 4 channels,
• RTO1024、RTO：200 Msample on 2 channels, 400 Msample on 1 channel
• R&S®RTO1002, R&S®RTO1012,：200 Msample on 2 channels,
• RTO：400 Msample on 1 channel
• R&S®RTO1004, R&S®RTO1014,：200 Msample on 4 channels,
• RTO1024、RTO：400 Msample on 2 channels, 800 Msample on 1 channel
• R&S®RTO1002, R&S®RTO1012,：400 Msample on 2 channels,
• RTO：800 Msample on 1 channel
• R&S®RTO1004, R&S®RTO1014,：400 Msample on 4 channels, 400 Msample on 2 channels when Ch1
and Ch2 or Ch3 and Ch4 are turned on),
• 800 Msample on 1 channel
• peak detect：largest and smallest sample in decimation
interval
• high resolution：average value of samples in decimation
interval
• root mean square：root of squared average of samples in
decimation interval
• Waveform arithmetic：off ｜ no arithmetic
• envelope：envelope of acquired waveforms
• average：average of acquired waveforms,
decimation mode 2
• sample：max. 16 777 215
• high resolution：max. 65 535
• root mean square：max. 255
rate is 4 Tsample/s
• equivalent time：enhancement of sampling resolution by
sampling rate is 4 Tsample/s
• Interpolation modes：linear, sin(x)/x, sample&hold
触发系统
• Sources：R&S®RTO1002, R&S®RTO1012, channel 1, channel 2
R&S®RTO1022
• R&S®RTO1004, R&S®RTO1014,：channel 1, channel 2, channel 3, channel 4
R&S®RTO1024, R&S®RTO1044
• range：0 V至5 div × input sensitivity
• -3 dB bandwidth
• Coupling mode：standard same as selected channel
to 50 % of analog bandwidth
• Sweep mode：auto, normal, single, n single
• Trigger level：range ｜ ±5 div from center of screen
• Holdoff range：time ｜ 100 ns至10 s, fixed and random
• events：1 event至2 000 000 000 events
specified width
• glitch width：100 ps至1000 s 50 ps至1000 s (R&S®RTO1044 only)
inside or outside the interval
• pulse width：100 ps至1000 s 50 ps至1000 s (R&S®RTO1044 only)
• runt pulse width：100 ps至1000 s 50 ps至1000 s (R&S®RTO1044 only)
• timeout：100 ps至1000 s 50 ps至1000 s (R&S®RTO1044 only)
• interval time：100 ps至1000 s 50 ps至1000 s (R&S®RTO1044 only)
may be positive, negative or either
• toggle time：100 ps至1000 s 50 ps至1000 s (R&S®RTO1044 only)
• max. data rate：< 2.50 Gbps < 5 Gbps (R&S®RTO1044 only)
and tri-level sync video standards
• trigger modes：all fields, odd fields, even fields, all lines,
Advanced trigger modes
• qualifiable events：edge, glitch, width, runt, window, timeout,
sequence to A
• A event：any trigger mode
• B event：edge, glitch, width, runt, window, timeout,
interval, slew rate
• R event：edge, glitch, width, runt, window, timeout,
interval, slew rate
• Serial bus trigger：basic I2C, SPI, UART/RS-232
• optional：LIN, CAN, FlexRay™, I2S, MIL-STD-1553,
software options
• NFC trigger：with R&S®RTO-K11 option
CDR bit rate range
• R&S®RTO1002, R&S®RTO1004,：200 kbps至2.5 Gbps
R&S®RTO1022, R&S®RTO1024
• RTO：200 kbps至2.5 Gpbs standard, 400 kbps至5.0 Gbps when operating at 20 Gsample/s realtime sampling rate 3
• External trigger input：input impedance 1 MΩ ± 1 % || 20 pF (meas.) ｜ 50 Ω ± 1.5 % or
• max. input voltage at 50 Ω：5 V (RMS)
• max. input voltage at 1 MΩ：30 V (RMS)
above 25 MHz
• trigger level：±5 V
sensitivity
• input frequency ≤ 100 MHz：300 mV (Vpp) 100MHz < input frequency ≤ 500MHz 600 mV (Vpp)
• 输入耦合：AC, DC (50 Ω and 1 MΩ), GND,
HF reject (attenuates > 50 kHz or
• > 50MHz, user-selectable),
user-selectable)
• trigger modes：edge (rise or fall)
trigger event
• output voltage：0 V至5 V at high impedance; 0 V至2.5 V at 50 Ω
• pulse width：selectable between 50 ns and 60 ms
• pulse polarity：low active or high active
• output delay：depends on trigger settings
• jitter：±600 ps (meas.)
measurements of the same category
• gate：delimits the display region evaluated for
automatic measurements
• reference levels：user-configurable vertical levels define
measurements
• statistics：displays maximum, minimum, mean,
measurement
• track：measurement results displayed as
against count index
• histogram：available for the main measurement of
and over the histogram range
• limit check：measurements tested against user defined
• margins and limits：; pass or fail conditions
• may launch automatic response：:
time, setup/hold ratio, pulse train,
• DC voltmeter (requires Rohde & Schwarz
以上为前 142 项指标；完整指标（共 735 项）见官方规格书（本页底部「资源下载」）。
型号与选件
• 官方型号：RTO1000、RTO1004、RTO1012、RTO1014、RTO1022、RTO1024、RTO1044、RTO1002
指标整理自官方文件：RTO_dat-sw_en_5214-5155-22_v2800.pdf
