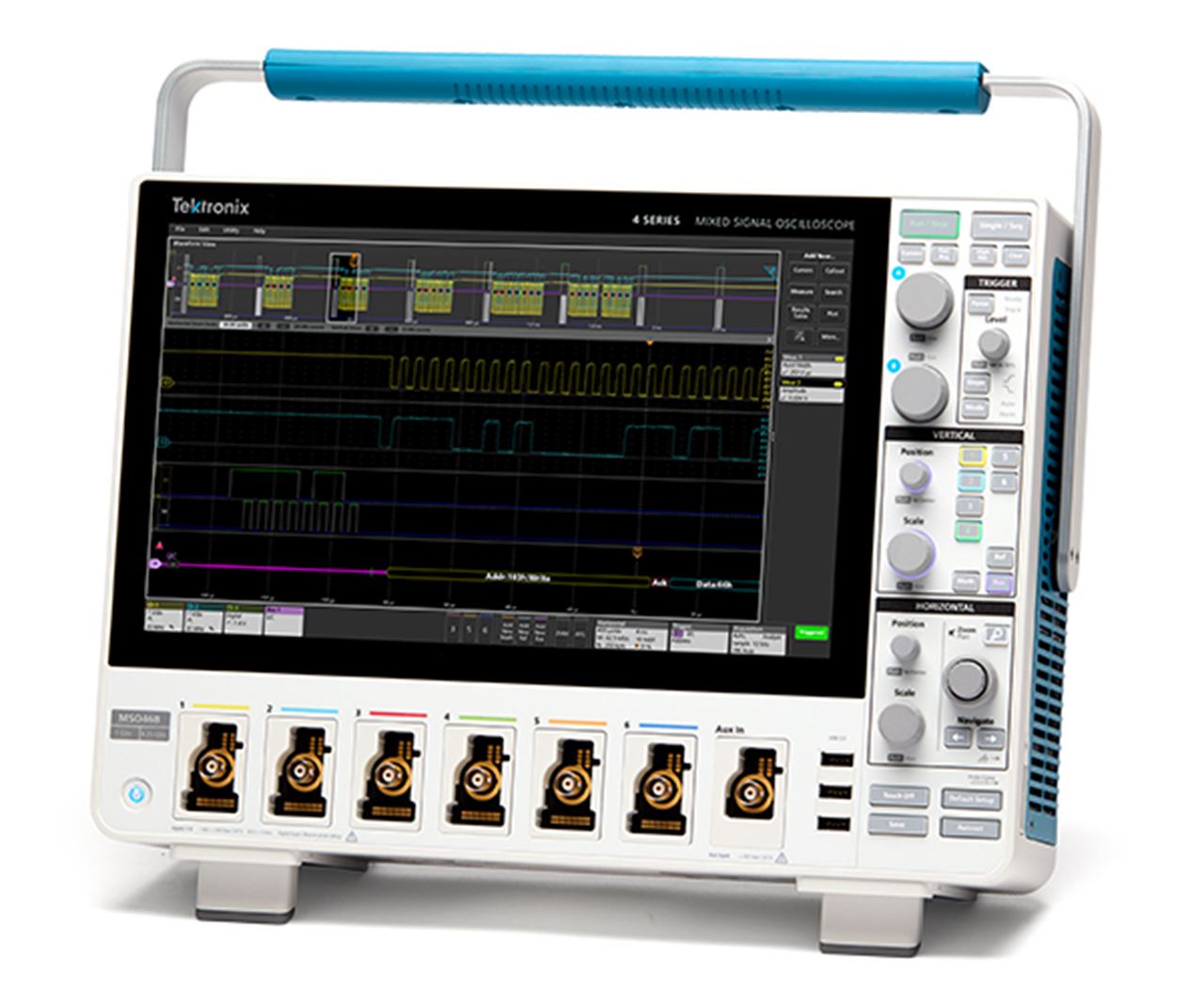

了解有关泰克4系列混合信号示波器的更多信息。4系列混合信号示波器拥有同类产品中超大的显示和高通道数，引领台式示波器的巨大发展。

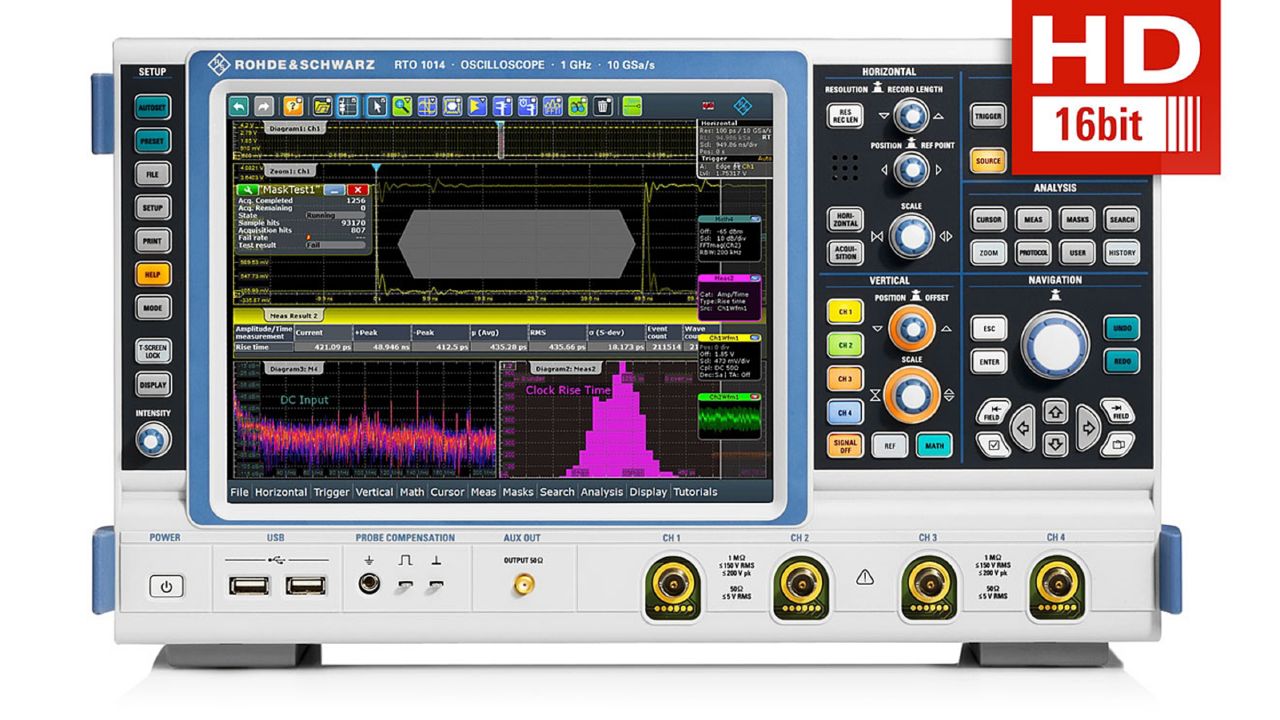

R&S®RTA4000示波器专用于提供一流的信号完整性和快速响应的超大深存储。“十”力钜献，显示更多信号细节。
您的医疗保健测试合作伙伴在医疗保健行业，许多已有的和新兴的技术正在获得广泛的应用。医疗设备和测试系统的性能下降或故障可能会导致严重后果。作为测试与测量领域的领导者，罗德与施瓦茨在开发和部署的每个阶段都与我们的客户紧密合作。我们可以帮助您确定测试需求，以尽快将您的产品推向市场，并提供所需的质量和性能。
同厂商产品
QL6747示波器系列，最高实时采样率1GS/s、最大带宽200MHz（双通道），具有多种参数计算和波形分析能力。
QL6746可提供最多4路同步模拟输入通道，16bit分辨率，每通道最高采样率可达250MS/s。
QL6743数字化仪模块提供2路同步模拟输入通道、12bit分辨率，单通道最高采样率可达5GS/s，适用于多种数据采集与信号处理场景，如雷达信号获取、分析与流盘。
- «
- 1
- »
QL67481 1.5GHz带宽 2/4通道 12位示波器 6GS/s|派格测控 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
派格测控 · PGTEC

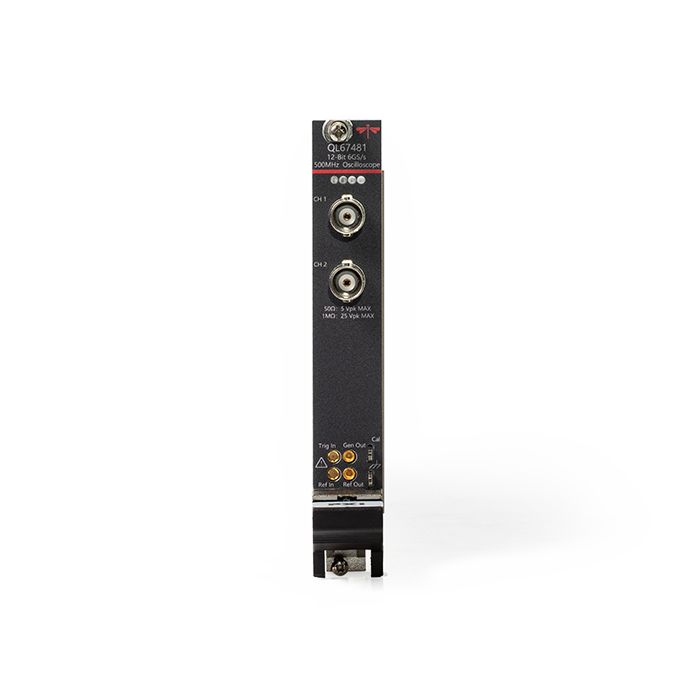

QL67481 示波器
示波器 · 1.5GHz带宽 2/4通道 12位 · 6GS/s
产品简介
QL67481示波器系列，最高实时采样率6Gsps、最大存储深度600M、最大带宽1.5GHz（50Ω）、350MHz（1MΩ），是具备多种参数计算和波形分析能力的PXIe总线高采样率示波器模块。该产品能提供最多四通道信号高速采集与分析功能，适用于组建基于PXI总线的自动测试系统，主要用于时域测试以及雷达、通信等设备研制和维护中对信号进行捕捉和观察分析的需要。
核心参数
• 模拟通道数：2, 4
• 最高采样率：6Gsps
• 带宽：1.5GHz, 1GHz, 500MHz
• 输入耦合：DC、AC
• 上升时间：＜350ps（带宽1.5GHz）,＜450ps（带宽1GHz）,＜700ps（带宽500MHz）
• 输入阻抗：1MΩ±1% || 12pF；50Ω±3% || 5pF
• 垂直灵敏度：1MΩ：1mV/div～10V/div；50Ω：1mV/div～1V/div
• 垂直增益精度：≤±3%×满量程
功能与特点
• 2/4通道可配置，最高采样率6GS/s
• 分辨率12bit，最大模拟带宽1.5GHz
• 支持外触发、参考时钟同步
• 支持深存储、支持多种信号的测量
型号与选件
• 主型号：QL67481
• 通道数：2：双通道 4：四通道
• 最高采样率：6G：6Gsps
• Bits：12：12-bit
• 带宽：1G5：1.5GHz带宽 1G：1GHz带宽 500M：500MHz带宽
• 温度等级：C: 商业等级(0℃~50℃) I：定制宽温
机械与环境规格
• 外形尺寸：20.3mm(宽) × 130.0mm(高)×210.7mm(深)
• 重量：≤0.6kg
• 工作温度：0℃~50℃
• 存储温度：-40℃~70°C
• 相对湿度：10%~90%，无凝结
典型应用场景
• 适用于组建基于PXI总线的自动测试系统
资源下载
• QL67481 详细指标见 QL67481 详细指标页。
注：官网产品页未提供独立数据手册或规格书 PDF，本页指标均取自该产品页在线技术参数表。
派格测控 PGTEC · onetest 仪器资源库
派格测控 · PGTEC
QL67481 示波器 详细指标
示波器 · 1.5GHz带宽 2/4通道 12位 · 6GS/s
QL67481示波器系列，最高实时采样率6Gsps、最大存储深度600M、最大带宽1.5GHz（50Ω）、350MHz（1MΩ），是具备多种参数计算和波形分析能力的PXIe总线高采样率示波器模块。该产品能提供最多四通道信号高速采集与分析功能，适用于组建基于PXI总线的自动测试系统，主要用于时域测试以及雷达、通信等设备研制和维护中对信号进行捕捉和观察分析的需要。
主要特点：2/4通道可配置，最高采样率6GS/s；分辨率12bit，最大模拟带宽1.5GHz；支持外触发、参考时钟同步；支持深存储、支持多种信号的测量。
详细指标
垂直系统参数
• 模拟通道数：2, 4
• 最高采样率：6Gsps
• 带宽：1.5GHz, 1GHz, 500MHz
• 输入耦合：DC、AC
• 上升时间：＜350ps（带宽1.5GHz）,＜450ps（带宽1GHz）,＜700ps（带宽500MHz）
• 输入阻抗：1MΩ±1% || 12pF；50Ω±3% || 5pF
• 垂直灵敏度：1MΩ：1mV/div～10V/div；50Ω：1mV/div～1V/div
• 垂直增益精度：≤±3%×满量程
• 垂直分辨率：12-bit
• 通道间隔离度：≥40dB
• 接口类型：BNC
水平系统参数
• 最大存储深度：600Mpts
• 最高采样率持续时间：100ms
• 时基范围：1ns/div～10s/div
• 时基精度：±5ppm
电源特性
• 电压：12VDC±5%
• 电流：≤3.7A（双通道）；≤4.5A（四通道）
• 功耗：≤45W（双通道）；≤55W（四通道）
机械与环境规格
• 外形尺寸：20.3mm(宽) × 130.0mm(高)×210.7mm(深)
• 重量：≤0.6kg
• 工作温度：0℃~50℃
• 存储温度：-40℃~70°C
• 相对湿度：10%~90%，无凝结
选型配置
• 主型号：QL67481
• 通道数：2：双通道 4：四通道
• 最高采样率：6G：6Gsps
• Bits：12：12-bit
• 带宽：1G5：1.5GHz带宽 1G：1GHz带宽 500M：500MHz带宽
• 温度等级：C: 商业等级(0℃~50℃) I：定制宽温
注：以上指标取自派格测控官网该产品页的在线技术参数表；未标注「典型值」的为厂家公布值，实际性能以出厂校准数据为准。
资源下载
• QL67481 产品介绍见 QL67481 产品介绍页。
注：官网产品页未提供独立数据手册或规格书 PDF，如需完整技术资料可通过派格测控官方渠道索取。
