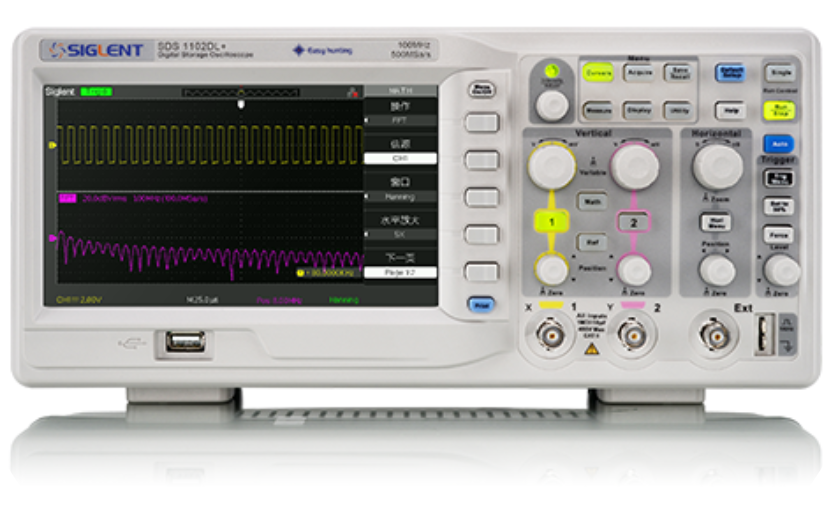

模拟通道带宽100 MHz、200 MHz最大存储深度32 Kpts、40 Kpts实时采样率高达1 GSa/s，等效采样率50 GSa/s2 通道 + 1 个外触发通道接口USB Host、USB Device、LAN、Pass/Fail

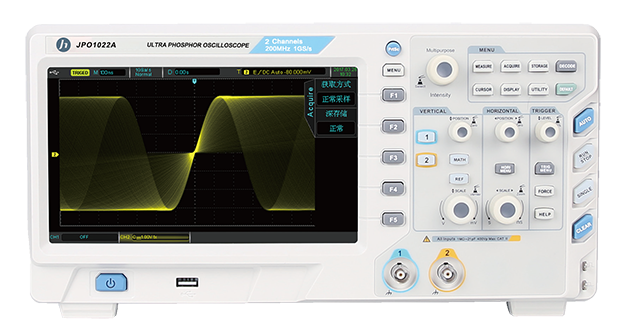

最高200MHz带宽、1GSa/s实时采样率；50Mpts存储深度；支持CAN、LIN总线解码；可连接多种安卓设备，随时随地测试。UI设计人性化，操作便捷；50Mpts存储深度，全面掌握测试全局和细节；体积小、重量轻、外出测试更加便捷；支持高低通数字滤波，滤除杂讯无忧；可选大容量电池7500mAh，长时间测试无忧；支持31种自动测量项，即点即选，一键清除。
1GS/s实时采样率；2/4个模拟通道● 模拟通道带宽：100MHz、200MHz● 标配每通道28Mpts存储深度●50,000wfms/s波形捕获率●256波形灰度● 每通道时基独立可调● 高达6.5万帧 硬件实时波形录制功能● 丰富的触发及总线解码功能● 支持直流电源输出5V/2A●8英寸TFT LCD，WVGA(800×480)● 丰富的外围接口：USB Host、USB Device、LAN、AUX Out● 环境适应性和电磁兼容性满足GJB3947A-2009要求（4级设备）
同厂商产品
QL67481示波器系列，最高实时采样率6Gsps、最大存储深度600M、最大带宽1.5GHz（50Ω）、350MHz（1MΩ），是具备多种参数计算和波形分析能力的PXIe总线高采样率示波器模块。
QL6746可提供最多4路同步模拟输入通道，16bit分辨率，每通道最高采样率可达250MS/s。
QL6743数字化仪模块提供2路同步模拟输入通道、12bit分辨率，单通道最高采样率可达5GS/s，适用于多种数据采集与信号处理场景，如雷达信号获取、分析与流盘。
- «
- 1
- »
QL6747 200MHz带宽 2/4通道 12位示波器 1GS/s|派格测控 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
派格测控 · PGTEC

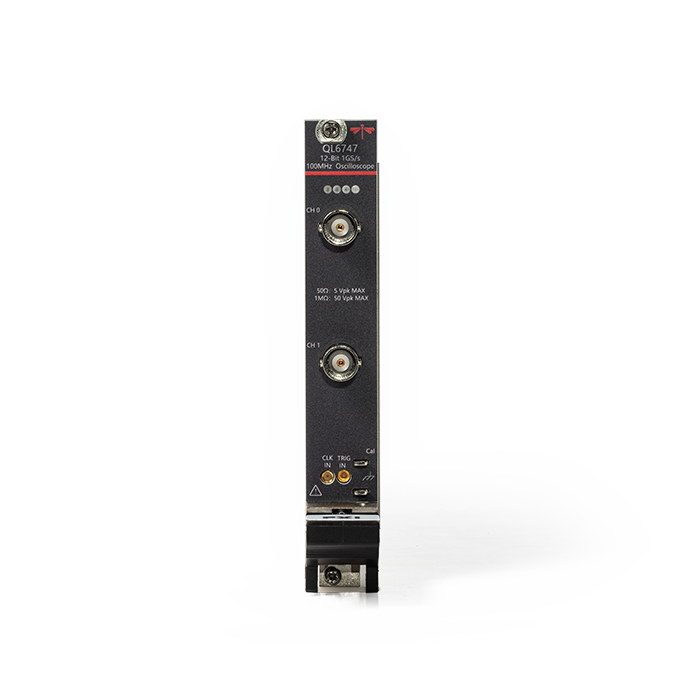

QL6747 示波器
示波器 · 200MHz带宽 2/4通道 12位 · 1GS/s
产品简介
QL6747示波器系列，最高实时采样率1GS/s、最大带宽200MHz（双通道），具有多种参数计算和波形分析能力。该产品具备2通道信号高速采集与分析能力，适用于组建基于PXI总线的自动测试系统。广泛应用于时域测试以及雷达、通信等设备研制和维护中对信号的捕捉和观察分析。
核心参数
• 模拟通道数：2, 4
• 最高采样率：1Gsps
• 带宽：100MHz, 200MHz（仅双通道）
• 上升时间：＜3.5ns（带宽100MHz),＜1.75ns（带宽200MHz）
• 测量范围：100mVpp～10Vpp（50Ω）；100mVpp～100Vpp（1MΩ）
• 垂直灵敏度：1MΩ：10mV/div～10V/div; 50Ω：10mV/div～1V/div
• 垂直增益精度：≤±1.5%×满量程
• 垂直分辨率：12-bit
功能与特点
• 2通道或4通道同步采集，最高实时采样率1GS/s
• 分辨率12bit，最大模拟带宽200MHz
• 支持外触发、参考时钟同步
• 支持模拟信号采集、转换和存储以及多种信号的测量
型号与选件
• 主型号：QL6747
• 通道数：2：双通道 4：4通道
• 采样率：1G：1GS/s
• Bits：12：12-bit
• 带宽：100：100MHz 200：200MHz（仅双通道）
• 温度等级：C: 商业等级(0℃~50℃) I：定制宽温
机械与环境规格
• 尺寸：20.3mm(宽) × 130.0mm(高) × 210.7mm(深)
• 重量：≤0.5kg
• 工作温度：0℃~50℃
• 存储温度：-40℃~70°C
• 相对湿度：10%~90%，无凝结
典型应用场景
• 适用于组建基于PXI总线的自动测试系统
• 应用于时域测试以及雷达、通信等设备研制和维护中对信号的捕捉和观察分析
资源下载
• QL6747 详细指标见 QL6747 详细指标页。
注：官网产品页未提供独立数据手册或规格书 PDF，本页指标均取自该产品页在线技术参数表。
派格测控 PGTEC · onetest 仪器资源库
派格测控 · PGTEC
QL6747 示波器 详细指标
示波器 · 200MHz带宽 2/4通道 12位 · 1GS/s
QL6747示波器系列，最高实时采样率1GS/s、最大带宽200MHz（双通道），具有多种参数计算和波形分析能力。该产品具备2通道信号高速采集与分析能力，适用于组建基于PXI总线的自动测试系统。广泛应用于时域测试以及雷达、通信等设备研制和维护中对信号的捕捉和观察分析。
主要特点：2通道或4通道同步采集，最高实时采样率1GS/s；分辨率12bit，最大模拟带宽200MHz；支持外触发、参考时钟同步；支持模拟信号采集、转换和存储以及多种信号的测量。
详细指标
垂直系统参数
• 模拟通道数：2, 4
• 最高采样率：1Gsps
• 带宽：100MHz, 200MHz（仅双通道）
• 上升时间：＜3.5ns（带宽100MHz),＜1.75ns（带宽200MHz）
• 测量范围：100mVpp～10Vpp（50Ω）；100mVpp～100Vpp（1MΩ）
• 垂直灵敏度：1MΩ：10mV/div～10V/div; 50Ω：10mV/div～1V/div
• 垂直增益精度：≤±1.5%×满量程
• 垂直分辨率：12-bit
• 通道间隔离度：≥40dB
• 输入阻抗：1MΩ±1% || 12pF；50Ω±3% || 5pF
• 输入耦合：DC、AC
• 接口类型：BNC
水平系统参数
• 最大存储深度：100Mpts
• 最高采样率持续时间：50ms
• 时基范围：1ns/div～10s/div
• 时基精度：±5ppm
电源特性
• 电压：12VDC±5%
• 电流：≤2A
• 功耗：≤25W
机械与环境规格
• 尺寸：20.3mm(宽) × 130.0mm(高) × 210.7mm(深)
• 重量：≤0.5kg
• 工作温度：0℃~50℃
• 存储温度：-40℃~70°C
• 相对湿度：10%~90%，无凝结
选型配置
• 主型号：QL6747
• 通道数：2：双通道 4：4通道
• 采样率：1G：1GS/s
• Bits：12：12-bit
• 带宽：100：100MHz 200：200MHz（仅双通道）
• 温度等级：C: 商业等级(0℃~50℃) I：定制宽温
注：以上指标取自派格测控官网该产品页的在线技术参数表；未标注「典型值」的为厂家公布值，实际性能以出厂校准数据为准。
资源下载
• QL6747 产品介绍见 QL6747 产品介绍页。
注：官网产品页未提供独立数据手册或规格书 PDF，如需完整技术资料可通过派格测控官方渠道索取。
