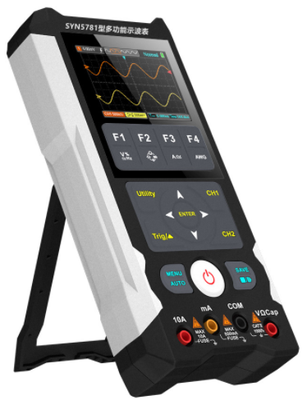

双通道示波器，最高80MHz带宽、250MSa/s实时采样率；6000码数字万用表；旋钮转换视波,有自动/常规/单次等三种波形扫描模式；测量中数据波形保持功能,可存储2000组数据,200幅波形；波形测量时可自主设置参数如时基,波形扫描模式等；真有效值,测量波形的有效值,无须考虑波形参数和失真；相对值测量,有效消除引线电阻、分布电容或干扰信号；功能包括 DC/AC 电压/电流、电阻、电容、频率、占空比，二极管/通断测试；自动/手动量程切换,同屏显示测量数据及历史数据；过载保护500mA/10A双保险管,双重保护仪表；15分钟无操作自动关机功能;高亮背光，显示清晰；面板校准,内存校准系数无需电位器调节,可靠性更高示波器、信号源和万用表三合一；高带宽，强续航；体积小巧，携带方便。
SYN5794型 200MHz 1GSa/s USB示波器（4通道） |同步天下 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

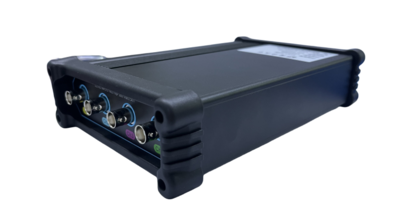

SYN5794型USB示波器是一款便携式多功能虚拟USB示波器，最大带宽200MHz，4个模拟通道，最高实时采样率1GSa/s，存储深度达50Mpts，支持31种自动测量项和CAN/LIN总线解码。该USB示波器可与平板、智能手机和PC电脑等安卓设备相连接, 是一款结构小巧，机身轻薄，功能全面、体积小巧、集成方便的USB便携分体式示波器。
关键词：USB示波器，usb虚拟示波器，便携示波器，迷你示波器，pc示波器
产品功能
1) 最高200MHz带宽、1GSa/s实时采样率；
2) 50Mpts存储深度；
3) 支持CAN、LIN总线解码；
4) 可连接多种安卓设备，随时随地测试。
产品特点
a) UI设计人性化，操作便捷；
b) 50Mpts存储深度，全面掌握测试全局和细节；
c) 体积小、重量轻、外出测试更加便捷；
d) 支持高低通数字滤波，滤除杂讯无忧；
e) 可选大容量电池7500mAh，长时间测试无忧；
f) 支持31种自动测量项，即点即选，一键清除。
典型应用
1) 通用和精密测试；
2) 嵌入到教学设备或者工业测试系统中使用；
3) 电源纹波和噪声检测；
4) 汽车维修检测工具；
5) 现场维护工程师的故障诊断工具；
6) DIY发烧友以及创客制作的基础工具。
技术指标
型号 | SYN5794 |
模拟通道数 | 4 |
带宽 | 200MHz |
最大采样率 | 1GSa/s |
存储深度 | 50Mpts |
上升时间 | ≤1.8ns |
输入阻抗 | 1MΩ±1%||14pf±3pF |
输入耦合 | 直流DC/交流AC |
垂直刻度系数 | 5mV/div～10V/div(1MΩ输入) |
底噪 | ≤1.3mVpp(5mV/div,1MΩ) |
通道间隔离度 | ≥40dB(100:1)（直流至最大带宽） |
最大电压 | CAT I 300Vrms（1MΩ输入） |
水平时基 | 5ns/div～1ks/div |
时基延迟时间 | 10格～10ks |
触发模式 | 自动、正常、单次 |
触发耦合 | 直流、噪声抑制 |
触发抑制时间 | 200ns~10s |
边沿触发 | 任何通道上的正斜率、负斜率或任一斜率 |
脉宽触发 | 在正脉宽、负脉宽＞，＜，＝，≠或处于 8ns~10s 时间范围内触发 |
总线解码 | LIN/CAN |
光标 | 水平光标、垂直光标、十字光标 |
自动测量 | 31项，其中任何时间可在屏幕上最多显示10项。周期、频率、上升时间、下降时间、延时、正占空比、负占空比、正脉宽、负脉宽、突发脉宽、正向超调、负向超调、相位、峰峰值、幅值、高值、低值、最大值、最小值、均方根值、C均方根、平均值、C平均值 |
双波形 | +、-、*、/，模拟通道 |
FFT | 点数：最大100k； 源：模拟通道； 窗口：矩形窗、哈明窗、布莱克曼、汉宁窗 |
存储 | 存储格式:WAV、CSV 存储波形数量:不限 存储波形命名:支持 同时显示参考波形数量:4条 快速截屏:支持 存储用户设置数量:8个 用户设置命名:支持 |
时钟漂移 | ≤±5ppm/年 |
时基精度 | ±20ppm |
垂直分辨率 | 8位 |
自校准 | 支持 |
操作系统 | 支持安卓7 及以上系统； 其它操作系统采用安装虚拟机运行安卓系统方式使用 |
语言 | 中文/英文 |
接口 | USB Type-C通信口，DC供电口，探针校准口 |
电源 | 12V/4A电源适配器 |
环境 | 工作温度：0℃～45℃ 存储温度：-40℃～60℃ 湿度范围：5%～85%, 25℃ 工作高度：≤3000m |
尺寸 | 140*215*52mm(长*宽*高) |
重量 | ≤640g |
选件 | 可选7.4V,7500mAh电池，光隔离探头，高压差分探头，电流探头等 |
