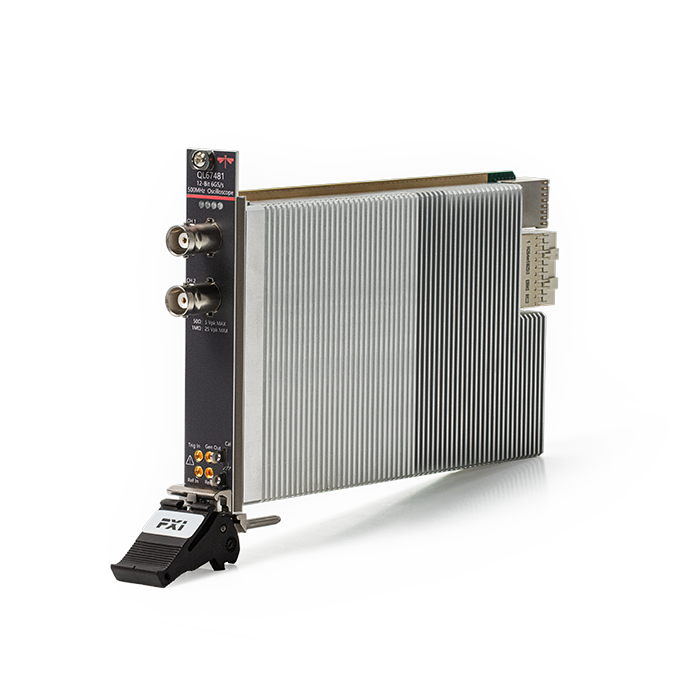

QL67481示波器系列，最高实时采样率6Gsps、最大存储深度600M、最大带宽1.5GHz（50Ω）、350MHz（1MΩ），是具备多种参数计算和波形分析能力的PXIe总线高采样率示波器模块。

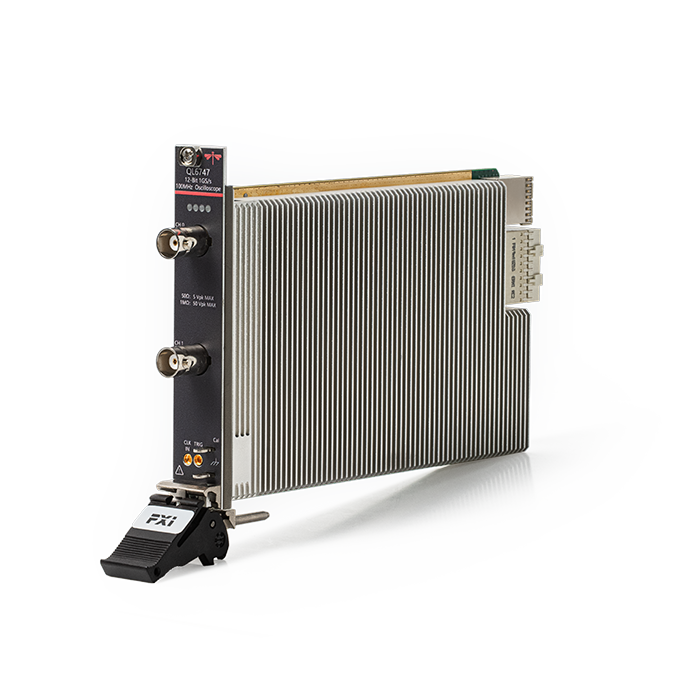

QL6747示波器系列，最高实时采样率1GS/s、最大带宽200MHz（双通道），具有多种参数计算和波形分析能力。
QL6743数字化仪模块提供2路同步模拟输入通道、12bit分辨率，单通道最高采样率可达5GS/s，适用于多种数据采集与信号处理场景，如雷达信号获取、分析与流盘。
- «
- 1
- »
QL6746 250MS/s数字化仪 4通道 16位|派格测控 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
派格测控 · PGTEC
QL6746 数字化仪
数字化仪 · 250MS/s · 4通道 16位
产品简介
QL6746可提供最多4路同步模拟输入通道，16bit分辨率，每通道最高采样率可达250MS/s。提供产品相关的API与参考调试范例，用户可根据需求灵活选择开发方式，广泛适用于多种数据采集与信号处理场景。
核心参数
• 输入通道：2 4
• 采样率：250MS/s
• 分辨率：16Bit
• 输入电压：2Vpp
• 输入阻抗：50Ω
• 耦合方式：交流
• 触发模式：支持外部触发，软件触发
• 连接器：SMB
功能与特点
• 指示灯：一个电源指示灯,一个状态指示灯
• 支持RBW、VBW配置
• 支持频谱分析功能
• 支持多种触发方式
型号与选件
• 主型号：QL6746
• 通道数：2 : 双通道 4 : 四通道
• 温度等级：C: 商业等级(0℃~50℃) I：定制宽温
机械与环境规格
• 尺寸：20.3mm(宽) × 130.0mm(高) × 210.7mm(深)
• 重量：≤0.5kg
• 工作温度：0℃~50℃
• 存储温度：-40℃~70°C
• 相对湿度：10%~90%，无凝结
典型应用场景
• 适用于多种数据采集与信号处理场景
资源下载
• QL6746 详细指标见 QL6746 详细指标页。
注：官网产品页未提供独立数据手册或规格书 PDF，本页指标均取自该产品页在线技术参数表。
派格测控 PGTEC · onetest 仪器资源库
派格测控 · PGTEC
QL6746 数字化仪 详细指标
数字化仪 · 250MS/s · 4通道 16位
QL6746可提供最多4路同步模拟输入通道，16bit分辨率，每通道最高采样率可达250MS/s。提供产品相关的API与参考调试范例，用户可根据需求灵活选择开发方式，广泛适用于多种数据采集与信号处理场景。
主要特点：指示灯：一个电源指示灯,一个状态指示灯；支持RBW、VBW配置；支持频谱分析功能；支持多种触发方式。
详细指标
• 输入通道：2 4
• 采样率：250MS/s
• 分辨率：16Bit
• 输入电压：2Vpp
• 输入阻抗：50Ω
• 耦合方式：交流
• 触发模式：支持外部触发，软件触发
• 连接器：SMB
• FPGA：标配Xilinx K7 325T
• DRAM：标配2GB
机械与环境规格
• 尺寸：20.3mm(宽) × 130.0mm(高) × 210.7mm(深)
• 重量：≤0.5kg
• 工作温度：0℃~50℃
• 存储温度：-40℃~70°C
• 相对湿度：10%~90%，无凝结
选型配置
• 主型号：QL6746
• 通道数：2 : 双通道 4 : 四通道
• 温度等级：C: 商业等级(0℃~50℃) I：定制宽温
注：以上指标取自派格测控官网该产品页的在线技术参数表；未标注「典型值」的为厂家公布值，实际性能以出厂校准数据为准。
资源下载
• QL6746 产品介绍见 QL6746 产品介绍页。
注：官网产品页未提供独立数据手册或规格书 PDF，如需完整技术资料可通过派格测控官方渠道索取。
