H500/SA2500 10kHz至6.2GHz 手持式频谱分析仪|泰克/Tektronix (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
泰克 · Tektronix

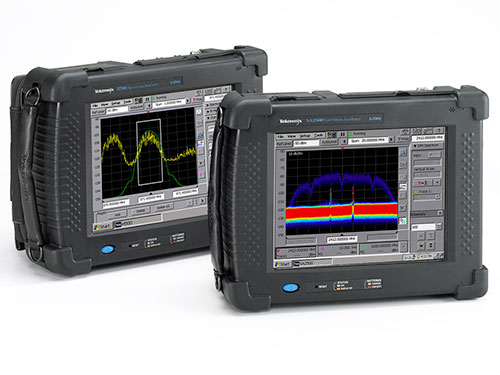

H500/SA2500 手持式频谱分析仪
H500/SA2500 手持式频谱分析仪 是泰克（Tektronix）旗下产品。官方标称工作频率范围：10 kHz - 6.2 GHz。官方技术指标共 12 组、52 项，详见「详细指标」。
产品简介
了解如何借助采用 DPX™ 技术的泰克 SA2500 手持式频谱分析仪轻松避免干扰并在越来越拥挤的无线电频谱环境中快速查找引起麻烦的信号发射器。
Features
核心参数
• 工作频率范围：10 kHz - 6.2 GHz
• 中心频率设置：1 Hz
• 带宽范围：1 kHz - 20 MHz
• 分辨率：1 μs
• 阻抗：1500 Ω
• 最大工作输入：+20 dBm peak envelope power
• 输入电平范围：15 dBm to +15 dBm, 1 MHz to 15 MHz
• 扫宽：10 kHz to 6.2 GHz (preamp off)
产品型号
• 官方型号：H500/SA2500
资源下载
详细指标请见 H500/SA2500 详细指标页。
泰克 Tektronix · onetest 仪器资源库
泰克 · Tektronix
H500/SA2500 手持式频谱分析仪 详细指标
H500/SA2500 手持式频谱分析仪 是泰克（Tektronix）旗下产品。官方标称工作频率范围：10 kHz - 6.2 GHz。官方技术指标共 12 组、52 项，详见「详细指标」。
以下为 H500/SA2500 手持式频谱分析仪 的官方技术参数，共 12 个参数组、52 项。
参数名以行业通用中文术语为主（其中 1 项保留官方规格书原文），数值与单位保留官方规格书原样。
技术规格
• 工作频率范围：10 kHz - 6.2 GHz
• 最大工作输入：+20 dBm peak envelope power
• 电平：This is the maximum input level at which the instrument will meet its performance specifications. For a signal without any
• 阻抗：1500 Ω
• 输入电平范围：15 dBm to +15 dBm, 1 MHz to 15 MHz
标称
• 扫宽：10 kHz to 6.2 GHz (preamp off)
• 中心频率设置：1 Hz
分辨率
• 扫宽范围：20 MHz to 6.2 GHz
• 扫描速度：1240 MHz per second (typical)
• 频率范围：≤ -95 dBc/Hz at 20 kHz offset
技术规格
• 二次谐波：≤ -60 dBc for a single tone at or below the reference level, preamp Off, all gain settings auto-coupled
• 三阶截点：≥ +7 dBm, 0 dB input attenuation, preamp Off
• 参考电平范围：+20 dBm to -160 dBm
• 标记电源精度：±1.75 dB, -50 dBm ≤ input ≤ +20 dBm, preamp off
技术规格
• 显示模式：Normal - Updates display with each new result
技术规格
• 带宽范围：1 kHz - 20 MHz
• 精度：≤1.2 dB; +20 dBm to -60 dBm; 1 MHz to 3.2 GHz, preamp off, Ref Level > -35 dBm
范围
• 通道带宽范围：Same as RF channel power
• 精度：Same as RF channel power
• 标称值(POI), typical：2,500 spectrums per second (SA2500 standard)
• 扫宽范围：5 kHz to 20 MHz
• 扫宽范围：5 kHz to 20 MHz
• 模式：Single or continuous, free run or triggered
• 延迟：0 to 60 s with 1 μs resolution
• 阈值范围：160 dBm to +20 dBm
• 带宽范围：5 kHz to 20 MHz
• 最小高阈值：2.0 V
• 最大低阈值：0.8 V
• 最小高低时间：10 ns
• 阻抗：10 kΩ
• 耦合：DC
• 模式：Single trigger on time, repeat trigger at interval, or both
• 分辨率：1 μs
• 分辨率：1 ms before GPS lock obtained; 1 ns after GPS lock obtained.
• 精度相对：±500 ns time-stamp error between multiple measurement results. Internal GPS reference lock required.
• 典型：Time-stamp error relative to GPS system absolute time reference. Internal GPS reference lock required, identical acquisition
• 扫宽：Sample rate ／ Maximum acquisition length
带宽
• 输入信号电平：120 dBm, minimum
• 测量带宽：Up to 20 MHz, dependant upon span and RBW setting
物理特性
• 工作状态：0 °C to +50 °C specified performance, -10 °C to +50 °C, typical
• 非工作状态：40 °C to +60 °C
技术规格
• 工作非工作：5% to 95% relative humidity (RH) at up to +30 °C, noncondensing
技术规格
• 工作状态：Up to 4,600 meters (15,092 feet)
• 非工作状态：Up to 12,192 meters (40,000 feet)
• 高度：25.5 cm. (10.0 in.)
• 宽度：33 cm. (13 in.)
• 深度：12.5 cm.
• 重量：5.56 kg (12.27 lb.)
• 尺寸：10.4 in. (diagonal), transflective LCD, color
• 分辨率：640×480 (VGA)
• 限值：Laboratory Use - EMC Requirements.
技术规格
• 保修：1 year on parts and labor
型号与选件
• 官方型号：H500/SA2500
指标整理自官方文件：H500-SA2500-Spectrum-Anayzer-Datasheet-37W285274.pdf
