RSA7100B 16kHz至26.5GHz 实时频谱分析仪 800MHz带宽|泰克/Tektronix (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
泰克 · Tektronix

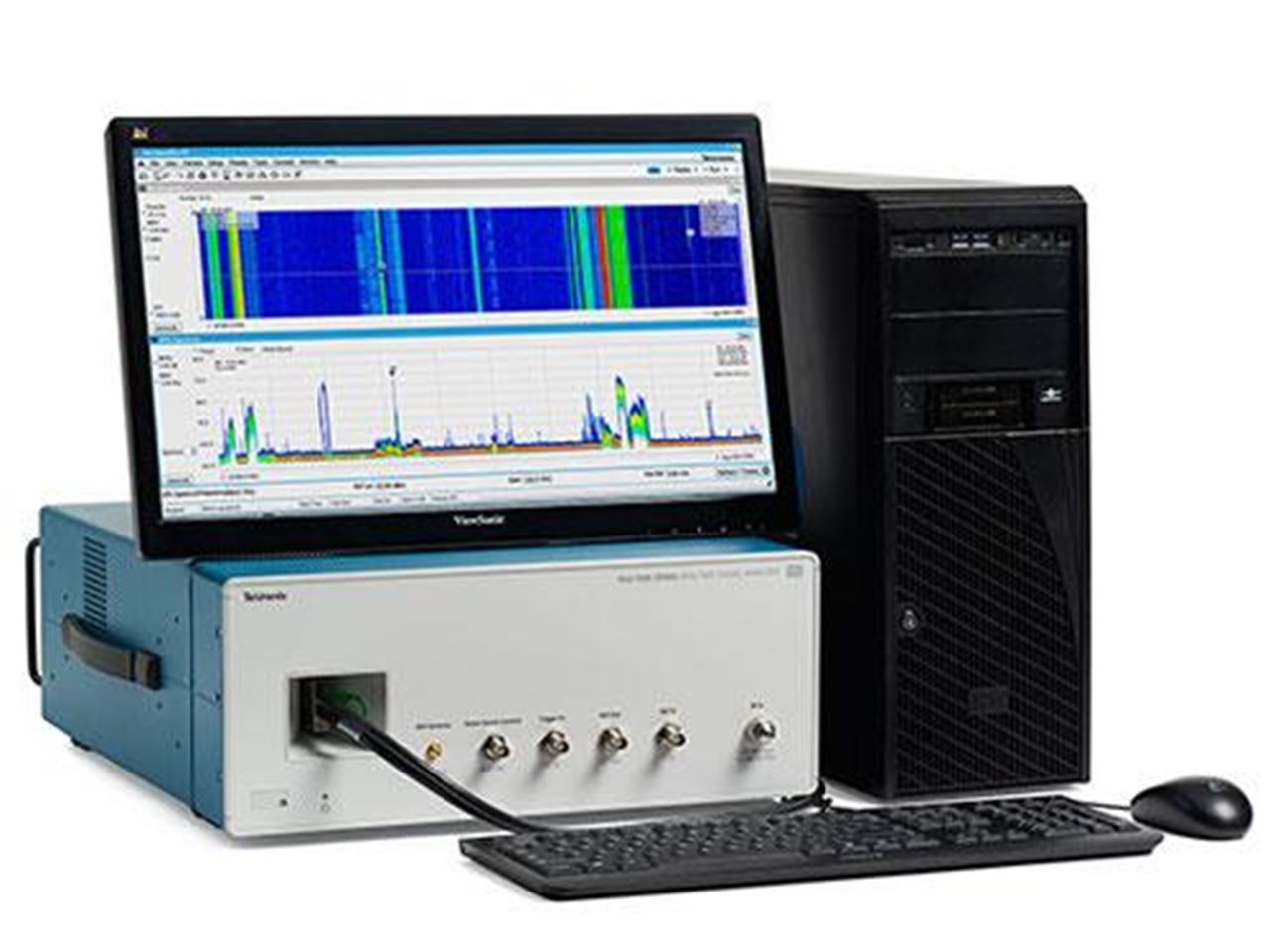

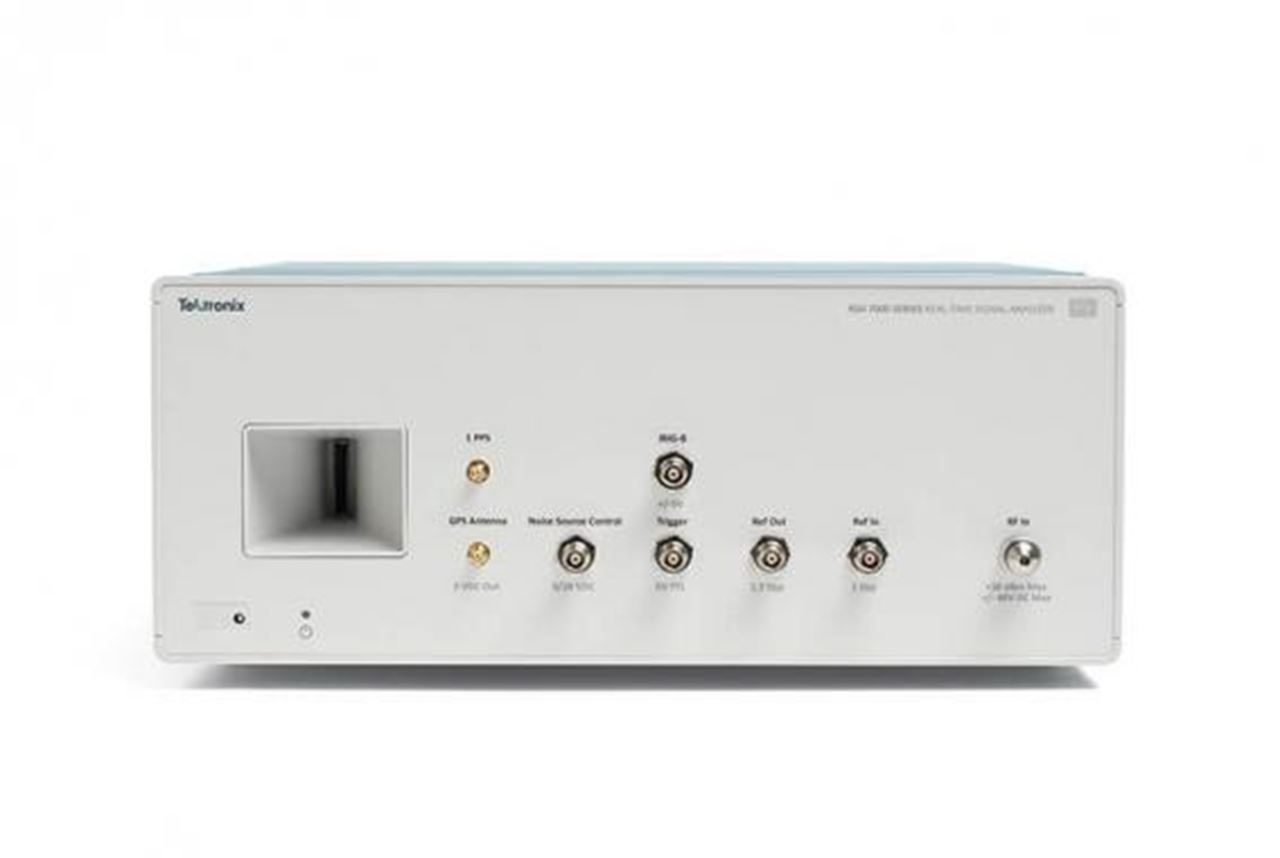

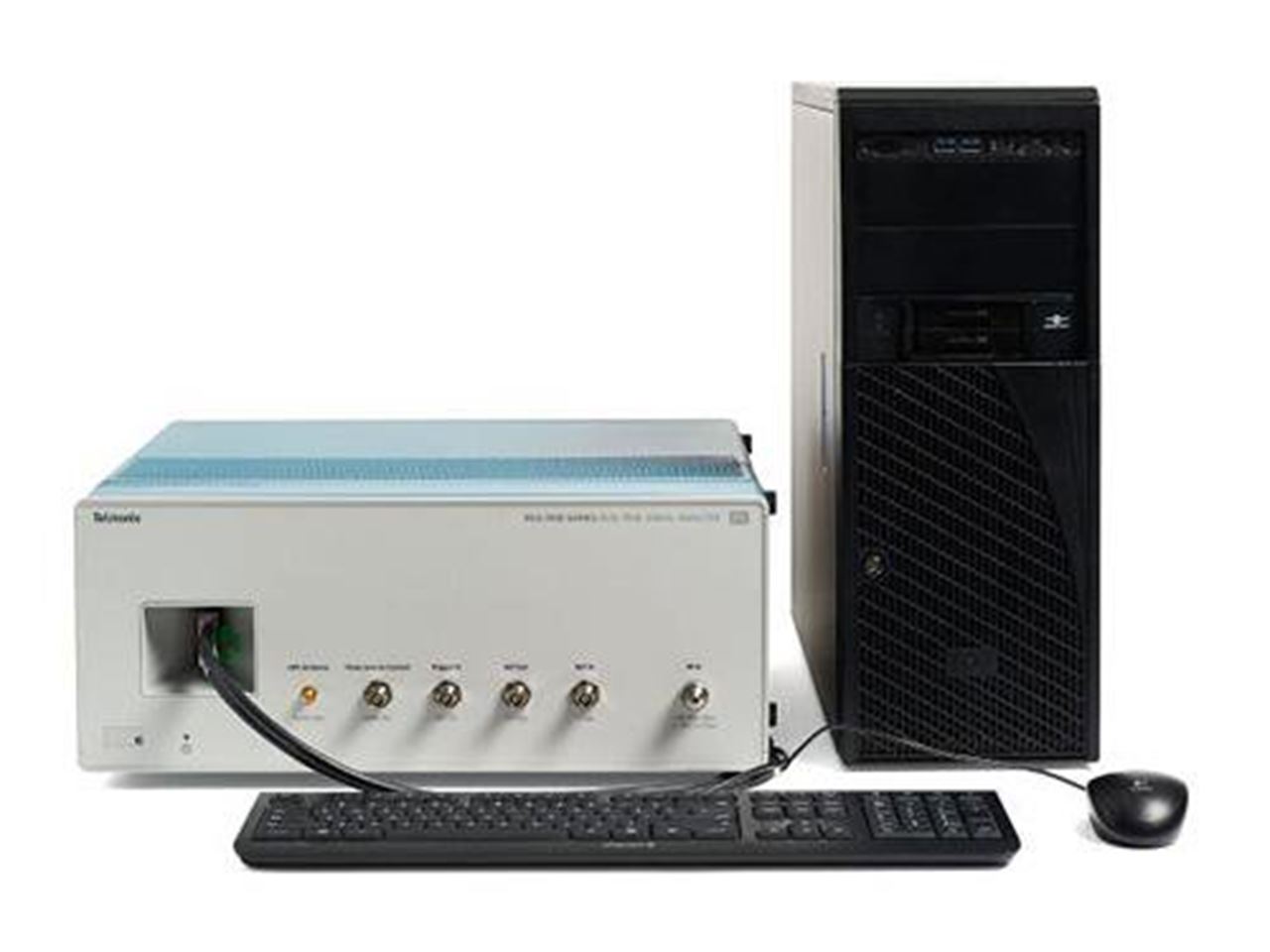

RSA7100B 实时频谱分析仪
RSA7100B 实时频谱分析仪 是泰克（Tektronix）旗下产品。官方标称频率范围：Preamp OFF:。官方技术指标共 36 组、100 项，详见「详细指标」。
产品简介
RSA7100B 宽带信号分析仪提供高达 800 MHz 带宽的实时频谱分析以及全带宽的无缝数据的同时流式传送。 它让通信、雷达和电子战的研究人员进行下一代设计。 通过 SignalVu-PC，16 kHz 至 14/26.5 GHz 频率范围涵盖了广泛的分析需求，包括调制、脉冲、WLAN 和频率/相位稳定测量 向 RAID、LVDS、40 GbE 和 API 进行 IQFlowTM
RSA7100B 宽带信号分析仪提供高达 800 MHz 带宽的实时频谱分析以及全带宽的无缝数据的同时流式传送。 它让通信、雷达和电子战的研究人员进行下一代设计。
关键参数（官方型号对照）
• RSA7100B：频率范围 16 kHz – 14/26.5 GHz；实时带宽 320/800 MHz；100% 截获概率的最短事件时长 232 ns；无杂散动态范围（典型值） 65 dBc
核心参数
• 频率范围：Preamp OFF:
• 频率：10 MHz
• 电源触发电平分辨率：0.1 dB
• 外部参考输出电平：0.71 Vpp to 2 Vpp into 50 Ω
• 电压：100 to 240 V at 50/60 Hz
• 精度：RE: Reference Frequency Error
• 温度漂移：10 x 10 -9 (23 °C to 28 °C)
• 外部参考输出：BNC connector, 50 Ω, nominal
功能与特点
• 通过 SignalVu-PC，16 kHz 至 14/26.5 GHz 频率范围涵盖了广泛的分析需求，包括调制、脉冲、WLAN 和频率/相位稳定测量
• 向 RAID、LVDS、40 GbE 和 API 进行 IQFlow TM 流式传输具有执行实时 DSP 算法和记录/分析长事件序列所需的速度和灵活性。
• 使用 DataVu-PC 快速查找和标记所需事件，同时隐藏数 TB 的存储数据
产品型号
• 官方型号：RSA7100B
资源下载
详细指标请见 RSA7100B 详细指标页。
泰克 Tektronix · onetest 仪器资源库
泰克 · Tektronix
RSA7100B 实时频谱分析仪 详细指标
RSA7100B 实时频谱分析仪 是泰克（Tektronix）旗下产品。官方标称频率范围：Preamp OFF:。官方技术指标共 36 组、100 项，详见「详细指标」。
主要参数（官方型号对照）
• RSA7100B：频率范围 16 kHz – 14/26.5 GHz；实时带宽 320/800 MHz；100% 截获概率的最短事件时长 232 ns；无杂散动态范围（典型值） 65 dBc
以下为 RSA7100B 实时频谱分析仪 的官方技术参数，共 36 个参数组、100 项。
参数名以行业通用中文术语为主（其中 7 项保留官方规格书原文），数值与单位保留官方规格书原样。
技术规格
• 频率范围：Preamp OFF:
技术规格
• 精度：RE: Reference Frequency Error
技术规格
• 频率：10 MHz
技术规格
• 温度漂移：10 x 10 -9 (23 °C to 28 °C)
• 外部参考输出：BNC connector, 50 Ω, nominal
• 外部参考输出电平：0.71 Vpp to 2 Vpp into 50 Ω
• 外部参考输入：BNC connector, 50 Ω, nominal
• 外部参考输入：10 MHz ±0.2 x 10-6
• 外部参考输入电平：0.5 Vpp to 2 Vpp into 50 Ω
• 典型值：< 1.7 (> 14 GHz to 26.5 GHz )
技术规格
• 采集模式：Preselector Auto ／ Preselector On ／ Preselector Off
技术规格
• 参考电平设置范围：130 dBm to +40 dBm, 0.1 dB step
• 频率响应：Span ≤ 100 MHz.
技术规格
• 中心频率范围：18 ⁰C to 28 ⁰C ／ 18 ⁰C to 28 ⁰C, typical ／ 0 ⁰C to 55 ⁰C, typical
• 中心频率范围：18 ⁰C to 28 ⁰C ／ 18 ⁰C to 28 ⁰C, typical ／ 0 ⁰C to 55 ⁰C, typical
• 绝对幅度精度：Span ≤ 100 MHz.
技术规格
• 中心频率范围：18 ⁰C to 28 ⁰C ／ 18 ⁰C to 28 ⁰C, typical ／ 0 ⁰C to 55 ⁰C, typical
• 中心频率范围：18 ⁰C to 28 ⁰C ／ 18 ⁰C to 28 ⁰C, typical ／ 0 ⁰C to 55 ⁰C, typical
• 中心频率范围：18 ⁰C to 28 ⁰C ／ 18 ⁰C to 28 ⁰C, typical ／ 0 ⁰C to 55 ⁰C, typical
通道响应典型
• 测量中心：Span ／ Amplitude flatness (dB) ／ Phase linearity
技术规格
• 典型值：+19 dBm (10 MHz to 100 MHz, Preamp OFF)
技术规格
• 显示平均噪声电平：163 dBm/Hz (10 MHz to 50 MHz)
技术规格
• 显示平均噪声电平(Normalized to 1 Hz RBW, with log-average detector, 0 dB attenuation.)：168 dBm/Hz (10 MHz to 100 MHz)
• 显示平均噪声电平：152 dBm/Hz (3.6 GHz to 14 GHz)
技术规格
• 杂散响应镜像：98 dBc (CF = 100 MHz to 3.6 GHz, input at CF +9.225 GHz)
• 信号(Input level = 0 dBm. Ref Level = 0 dBm. RF atten = 10 dB. 50 MHz span.)：81 dBc (CF > 3.6 GHz to 14 GHz, input at CF + 1.225 GHz)
• 杂散响应信号：<-80 dBc (CF = 100 MHz to 3.6 GHz, except 3.2 to 3.55 GHz)
技术规格
• 杂散响应信号：80 dBc (CF = 100 MHz to 3.6 GHz, except 3.38 to 3.39 GHz)
技术规格
• 杂散响应信号：<-80 dBc (CF = 100 MHz to 3.6 GHz, except Signal at 3.2 to 3.55 GHz)
• 典型值(Input level = -10 dBm. Ref Level = -10 dBm. RF atten = 10 dB.)：85 dBc (CF 3.6 GHz to 14 GHz )
• 杂散响应信号：65 dBc (CF = 3.6 GHz to 26.5 GHz)
技术规格
• 杂散响应信号：80 dBc
技术规格
• 频率响应：±4.0 dB (CF = 3.2 GHz to 3.6 GHz)
• 通道响应：Measurement CF: 3.2 GHz to 3.6 GHz
技术规格
• 典型值：(GPS satellites may have error up to ±90 ns relative to UTC.)
• 电源触发电平范围：30 dBm to -170 dBm
• 电源触发电平分辨率：0.1 dB
• 电源触发电平精度：±1 dB (level ≥ -50 dB from reference level) for trigger levels >30 dB above the noise floor at the center frequency.
• 电源触发带宽：This is not an independent setting. It is set by the "Time-Domain Bandwidth" control. Power Trigger Bandwidth is determined by
• 设置：Acquisition bandwidth.
技术规格
• 外部触发阈值：3.3V TTL, VIL 0.8V, VIH 2.0V
• 外部触发输入：10 kΩ
• 外部触发最小脉冲：>10 ns
技术规格
• 频率模板触发：< 0.13 % of span
• 频率模板触发电平：0 to -80 dB from reference level
• 频率模板触发电平：0.1 dB
• 频率模板触发电平：±(Channel Response Flatness + 2.5 dB) for mask levels ≥ -50 dB and >30 dB above the noise floor
技术规格
• 扫宽：RBW ／ FFT length (points) ／ Minimum signal duration for 100% POI at 100% amplitude (μsec)
• 扫宽：RBW ／ FFT length (points) ／ Minimum signal duration for 100% POI at 100% amplitude (μsec)
• 典型值：(MHz)
• 扫宽：RBW (kHz) ／ Transforms per second
• 最小采集长度：64 samples
• 采集长度设置：1 sample
技术规格
• 时间精度：± 0.5% of total time
• 时间分辨率：0.1% of total time
• 时间线性度：±0.5% of total time
• 采样速率最大：Acquisition ／ Streaming sample ／ Maximum record length
• 记录长度：bandwidth ／ rate (for I and Q)
技术规格
• 杂散测量：User-defined limit lines and regions provide automatic spectrum violation testing across the
技术规格
• 测量功能：Measurement ／ Description
• 深度：Trace Length = 10401: 77,336 traces
• 时间分辨率电源(Minimum time resolution specified at 800 MHz RT BW, 1 MHz RBW, 801 trace points)：5 μs to 6400 s (user-settable)
技术规格
• 载波类型：Continuous, Burst (5 μs minimum on-time)
• 测量滤波器：Root Raised Cosine, Gaussian, Rectangular, IS-95 Base EQ, User, None
• 参考滤波器：Gaussian, Raised Cosine, Rectangular, IS-95 baseband, User, None
• 测量功能：Constellation, Error Vector Magnitude (EVM) vs. Time, Symbol Table
技术规格
• 类型：Linear, Decision-Directed, Feed-Forward (FIR) equalizer with coefficient adaptation and adjustable convergence rate.
• 参考滤波器：Raised cosine, rectangular, none
• 参考滤波器(Rectangular filter)：Raised cosine, half sine
技术规格
• 测量功能：RF output power, operating frequency accuracy, modulation emission spectrum, unwanted emissions spurious, adjacent
技术规格
• 测量功能：Peak Power, Average Power, Adjacent Channel Power or InBand Emission mask, -20 dB Bandwidth, Frequency Error,
技术规格
• 标配支持：3GPP TS 36.141 Version 12.5
• 支持：versus. Time showing Transmitter OFF power for TDD signals and LTE constellation diagram for Primary Synchronization
技术规格
• 测量功能：Pulse-Ogram™ waterfall display of multiple segmented captures, with amplitude vs time and spectrum of each pulse. Pulse
技术规格
• 脉冲测量：Characteristic ／ For 40 MHz bandwidth ／ For 320 and 800 MHz bandwidth
• 典型值：For pulses of 300 ns width or greater, ／ For pulses of 100 ns width or greater,
• 参考电平：≥30 dB.
• 载波频率(linearchirped pulse),：4 GHz ／ NA ／ ±800 kHz
• 典型值：10 GHz ／ ±25 kHz ／ ±400 kHz ／ ±800 kHz
• 脉冲频率：2 GHz ／ ±10 kHz ／ ±100 kHz ／ NA
• 线性度绝对：4 GHz ／ NA ／ ±200 kHz
• 典型值：10 GHz ／ ±10 kHz ／ ±100 kHz ／ ±200 kHz
• 线性度绝对：4 GHz ／ NA ／ ±300 kHz
• 典型值：10 GHz ／ ±10 kHz ／ ±150 kHz ／ ±300 kHz
频率相位建立时间测量
• 载波频率范围(analog demodulation)：(16 kHz or 1/2 × (audio analysis bandwidth) to maximum input frequency
• 测量功能：RBW: Auto
技术规格
• 温度：RF Converter:
技术规格
• 海拔：RF Converter:
技术规格
• 后面板：76.2 mm (3.0 in)
• 前面板后面板：76.2 mm (3.00 in)
• 电压：100 to 240 V at 50/60 Hz
• 电压范围限值：90 to 264 V at 47 to 63 Hz
• 宽度：445.5 mm (17.54 in)
• 高度：177.1 mm (6.79 in)
• 长度：577.9 mm (22.75 in)
• 重量：24.2 kg (53.2 lbs)
技术规格
• 外部频率参考：BNC, female
• 外部频率参考：BNC, female
• 随机振动：RF Converter, Operating: 5-500 Hz, 0.3 G rms
• 冲击工作：RF Converter, Operating: 30 G, half-sine, 11ms duration
型号与选件
• 官方型号：RSA7100B
指标整理自官方文件：RSA7100B_Datasheet-EN_US_37W-61645-5.pdf
