RSA306B 9kHz至6.2GHz USB 频谱分析仪 40MHz带宽|泰克/Tektronix (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
泰克 · Tektronix

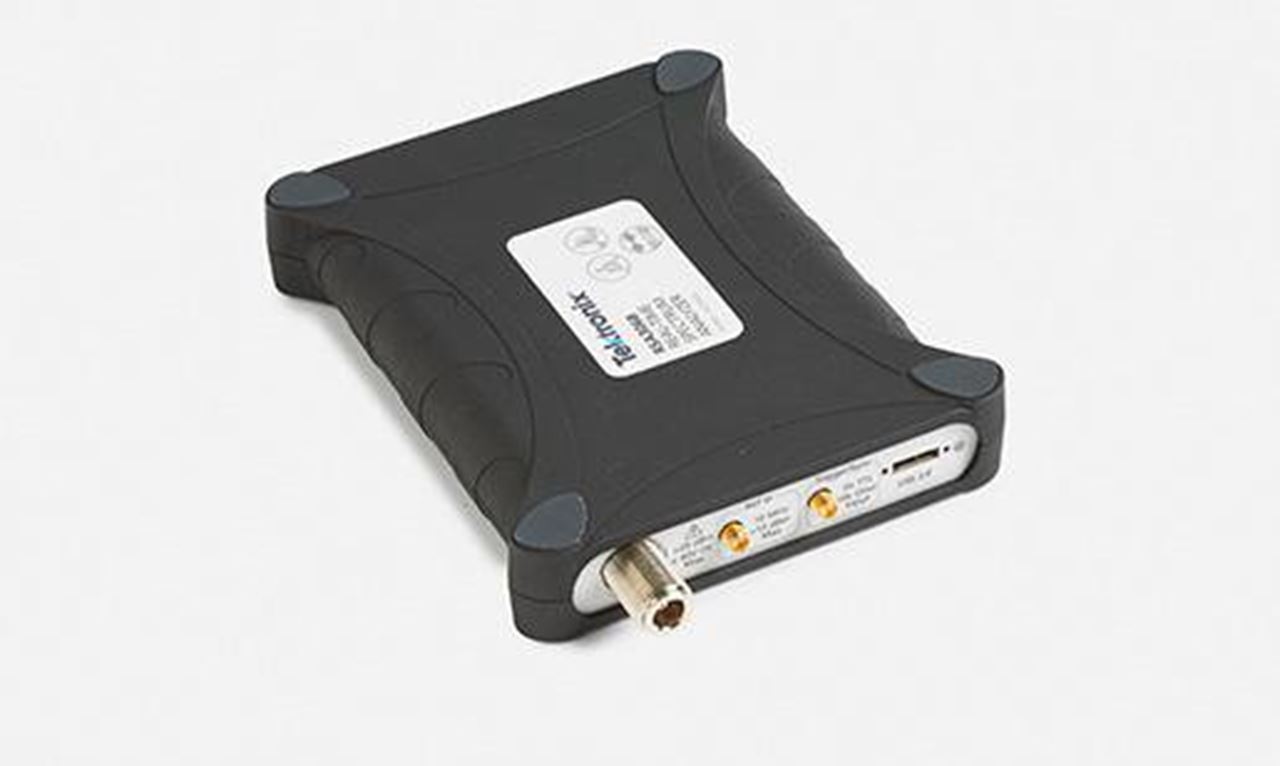

RSA306B USB 频谱分析仪
RSA306B USB 频谱分析仪 是泰克（Tektronix）旗下产品。官方标称输入频率范围：10 MHz ±10 Hz。官方技术指标共 27 组、59 项，详见「详细指标」。
产品简介
RSA 系列的性能能够匹敌市场上传统中档的频谱分析仪。 即使面对最艰难的挑战，性能也毫不受影响。
RSA306B 是一款紧凑型 USB 频谱和信号分析仪，专为专业性能而设计。它提供了通常在体积和成本是其两倍的仪器中才能找到的高级功能，使其非常适合实验室和现场使用。

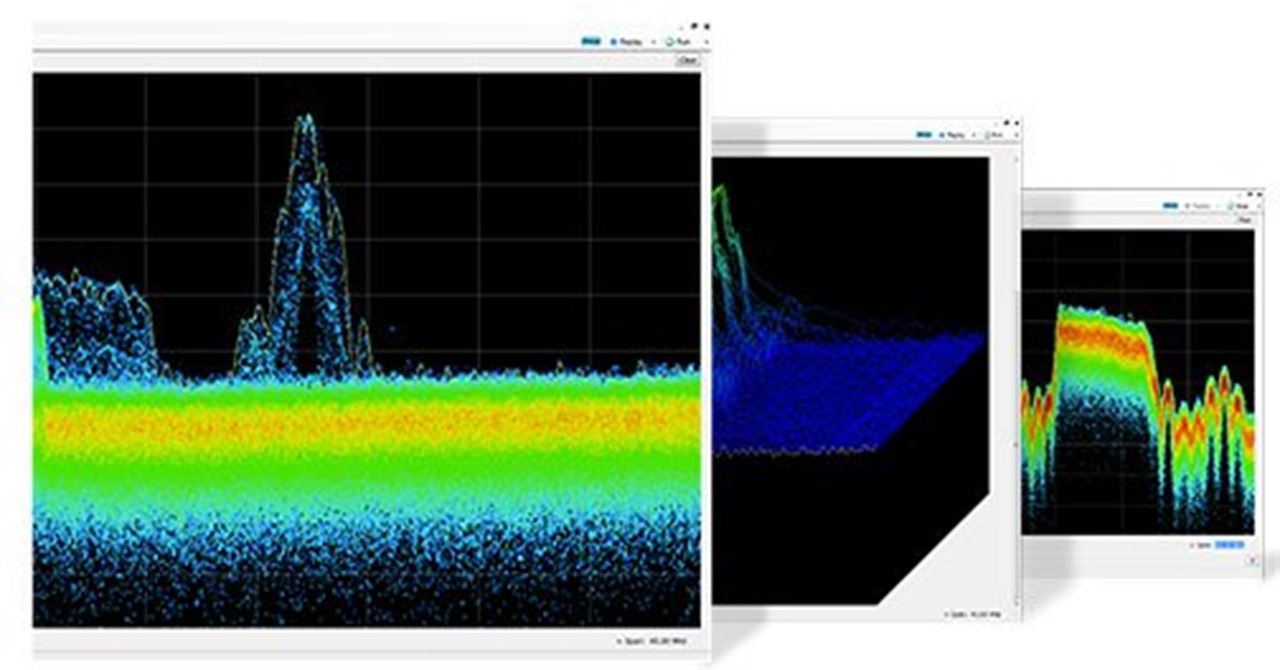

RSA 系列的实时架构能够检测最困难和最难以发现的问题。 借助高级 DPX® 技术，您可以看见几乎无法通过传统频谱分析仪看见的 RF 特征。 新增的实时触发功能，包括频率模板触发 (FMT)、时间限定触发及 DPX 密度触发，显著增强了对隐匿快速瞬态信号与频谱异常事件的捕获能力。 DPX 视频 DPX 入门手册 DPX 赋予 TransSiP, Inc. 洞察
RSA 系列由 SignalVu-PC 矢量信号分析软件 提供支持，该软件提供： 视频：如何使用 SignalVu-PC 设置 RSA306B 观看高级触发器演示 SignalVu-PC 十大功能 无线连接测试应用说明 下载试用版
RSA 系列的性能能够匹敌或超越传统的频谱分析仪： 概述视频

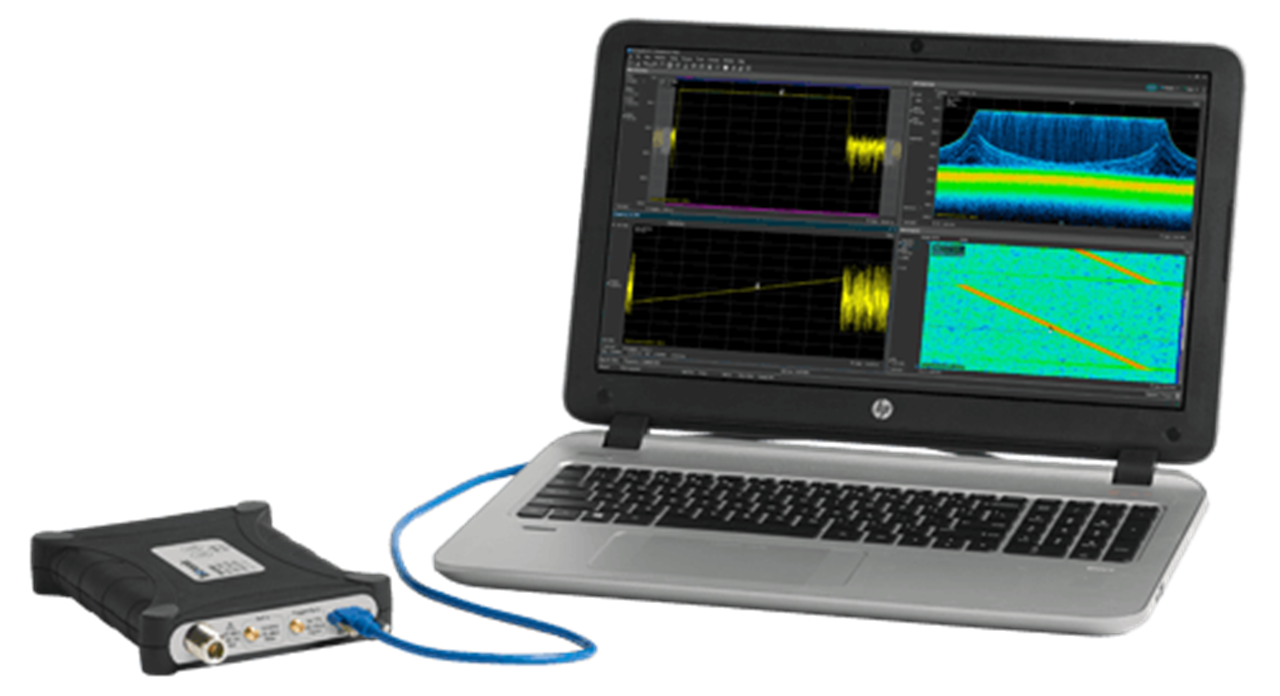

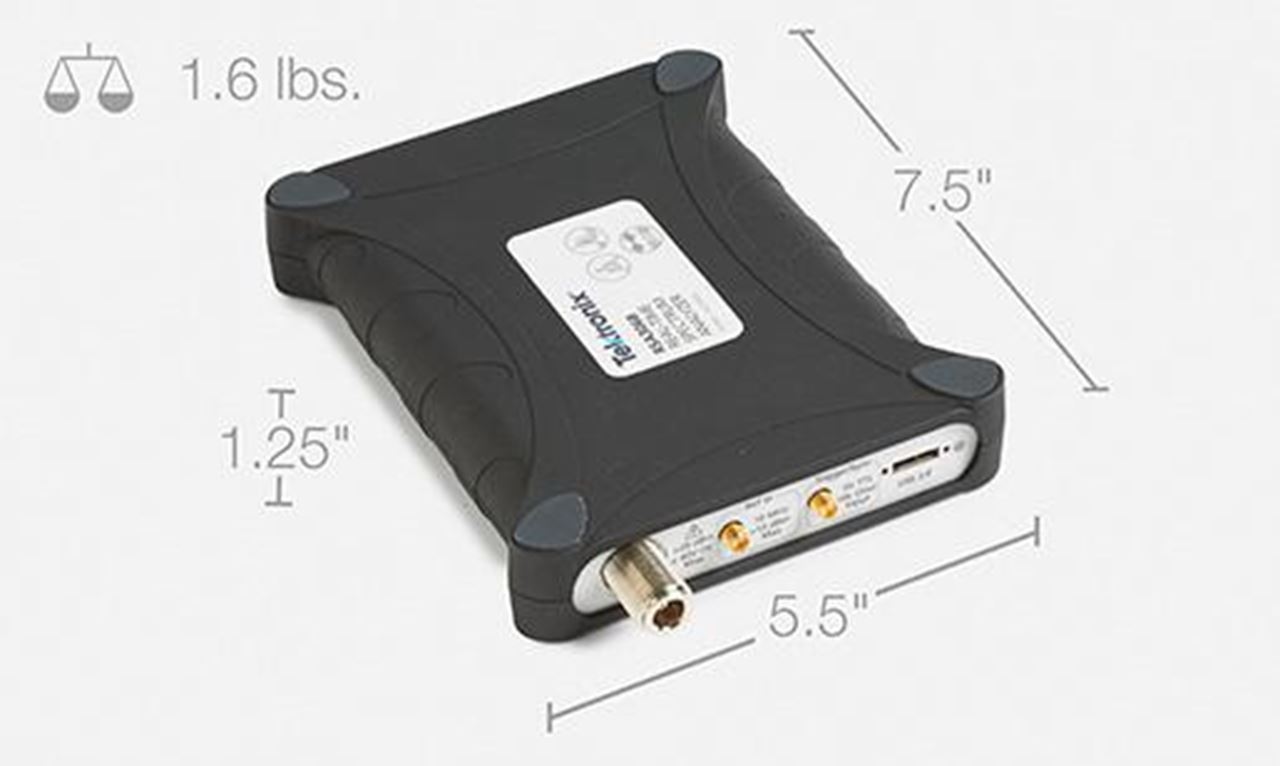

RSA306B 仅重 1.6 磅，体积小，便于从工作台、实验室甚至现场来回携带。它由笔记本电脑或平板电脑驱动，非常灵活与方便。 您可以根据需要选择合适的显示器与连接方式。 而且，RSA306B 经过军用标准测试，可应对严苛的现场条件。
关键参数（官方型号对照）
• RSA306B：频率范围 9 kHz 至 6.2 GHz；实时带宽 40 MHz；100% 截获概率的最短事件时长 15 μs；无杂散动态范围（典型值） 60 dBc；RF连接器 N 型
核心参数
• 输入频率范围：10 MHz ±10 Hz
• 中心频率(LF path)：Frequency range ／ DANL (dBm/Hz) ／ DANL (dBm/Hz), typical
• 测量带宽：Up to 40 MHz, dependent on span and RBW setting
• 时间分辨率电源：50 ms to 6400 s, user selectable
• 相位噪声：Phase noise measured with 1 GHz CW signal at 0 dBm
• 电压范围：TTL, 0.0 V - 5.0 V
• 阻抗：50 Ω
• 老化率：±3 ppm (1st year), ±1 ppm/year thereafter
功能与特点
• 高级测量与调试功能，包括支持从脉冲发射器中捕获选择性脉冲的先进触发技术，以及可在设备故障排查期间快速捕捉隐匿或突发瞬态信号的能力。
• 能够控制多台连接至同一 PC 的 RSA 设备，以同步测量不同频率的并发事件，例如谐波和带外发射。
• 提供多种附加包，涵盖常见的无线标准、频谱管理、脉冲测量等。
• 6 GHz 频率范围
• 用于 EMC 预合规测试的快速、高分辨率扫描
• 40 MHz 的宽捕获带宽
• 60 dBc SFDR
• 将 IQ 或 IF 数据直接流式传输到磁盘进行记录和播放
• RSA500 系列：RSA500 凭借内置的天线和电缆测试跟踪发生器以及 GPS 接收仪对 信号进行地理定位和绘制，使现场测试无比简单。 了解详情>>
• RSA600 系列：RSA600 具有优化的动态范围和相位噪声来进行无线标准调制分析，以及 选配跟踪发生器来检定射频器件，可为您的 工作台提供强大的工具。 了解详情>>
发现几乎察觉不到的射频事件
高级矢量信号分析触手可及。

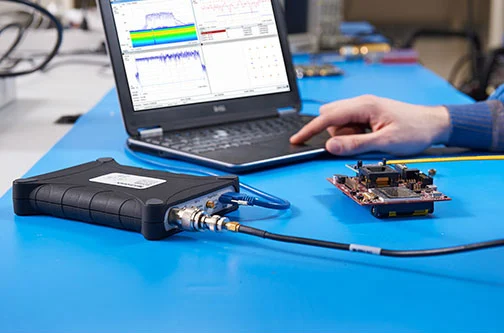

价格实惠。性能优异。
无比轻巧的体积。无限灵活性。无与伦比的坚固性。

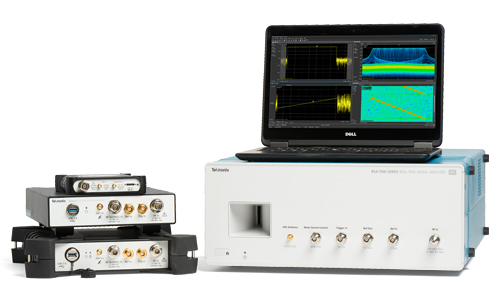

了解整个系列
频谱监测和干扰搜寻

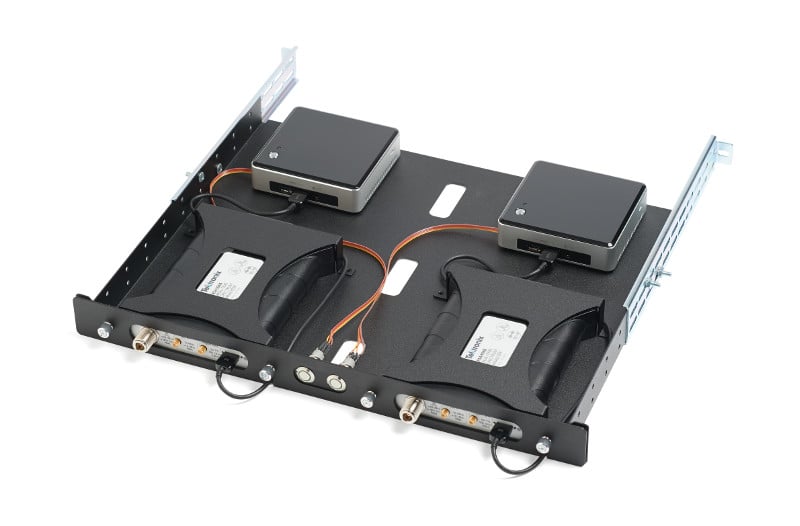

降低生产成本，缩短测试时间并提高测试灵活性
提高学生的学习效果

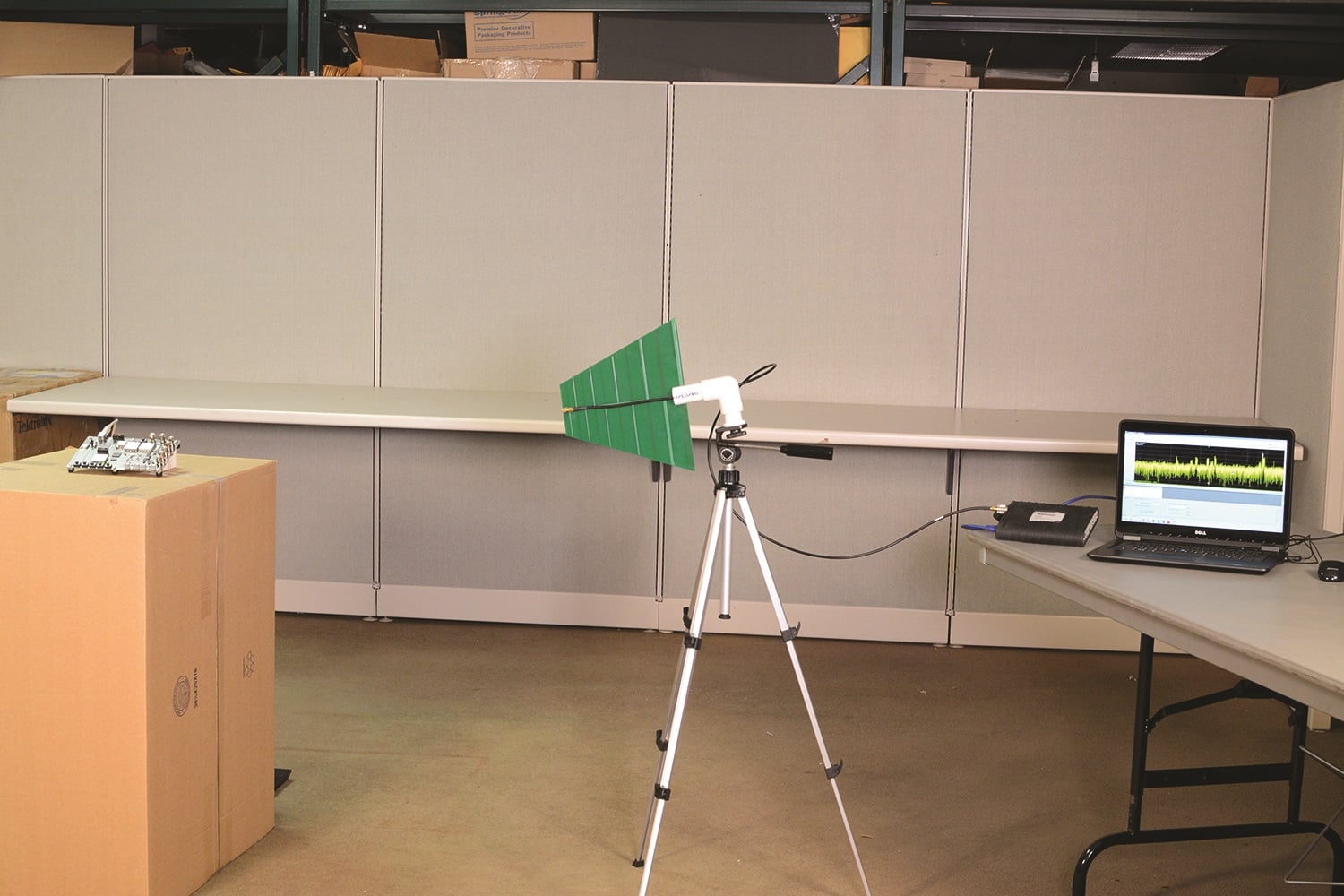

EMI/EMC 预一致性测试

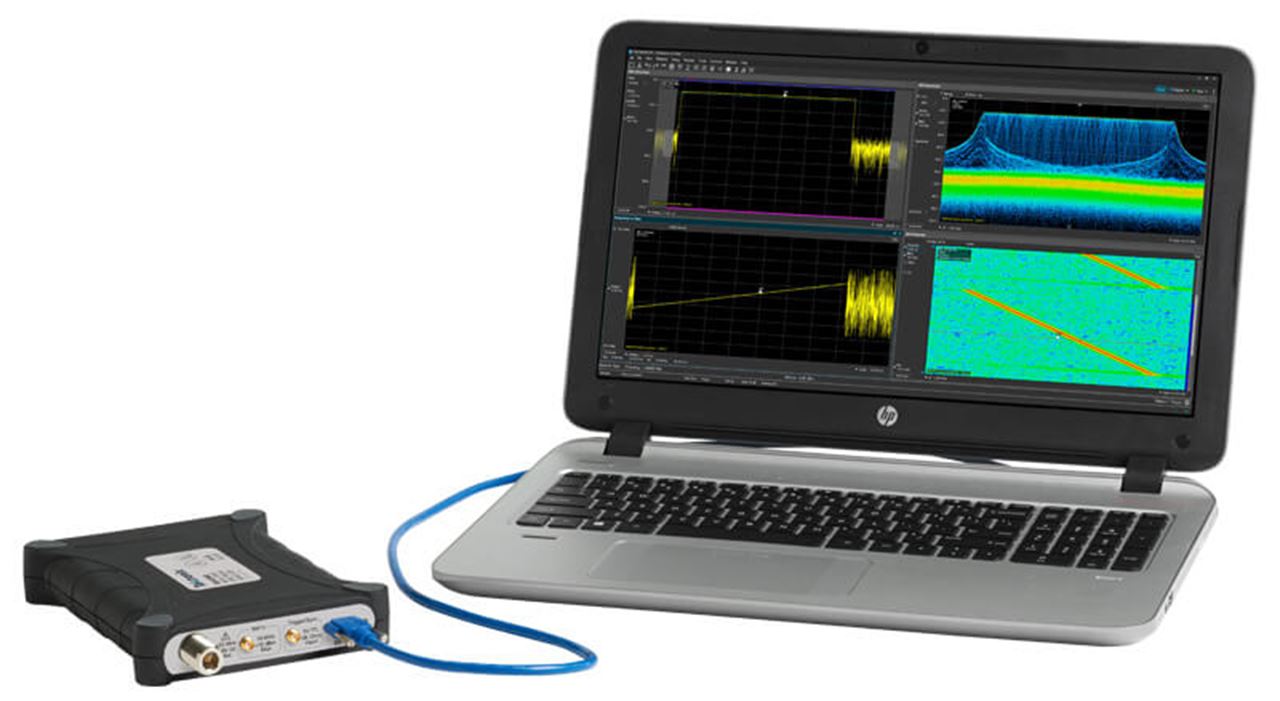

SignalVu-PC 软件为 RSA306B 带来了台式和现场功能

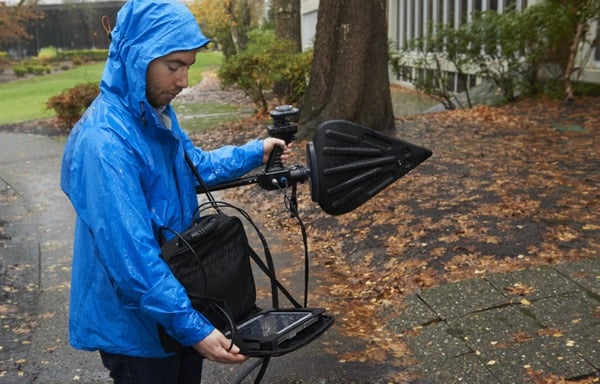

用于搜寻干扰的智能天线
产品型号
• 官方型号：RSA306B
资源下载
详细指标请见 RSA306B 详细指标页。
泰克 Tektronix · onetest 仪器资源库
泰克 · Tektronix
RSA306B USB 频谱分析仪 详细指标
RSA306B USB 频谱分析仪 是泰克（Tektronix）旗下产品。官方标称输入频率范围：10 MHz ±10 Hz。官方技术指标共 27 组、59 项，详见「详细指标」。
主要参数（官方型号对照）
• RSA306B：频率范围 9 kHz 至 6.2 GHz；实时带宽 40 MHz；100% 截获概率的最短事件时长 15 μs；无杂散动态范围（典型值） 60 dBc；RF连接器 N 型
以下为 RSA306B USB 频谱分析仪 的官方技术参数，共 27 个参数组、59 项。
参数名以行业通用中文术语为主（其中 1 项保留官方规格书原文），数值与单位保留官方规格书原样。
技术规格
• 老化率：±3 ppm (1st year), ±1 ppm/year thereafter
• 输入频率范围：10 MHz ±10 Hz
• 输入电平范围：10 dBm to +10 dBm sinusoid
• 阻抗：50 Ω
技术规格
• 最大采集时间：1 second
• 通道幅度平坦度：±1.0 dB, 18 ⁰C to 28 ⁰C
触发
• 电压范围：TTL, 0.0 V - 5.0 V
• 阻抗：10 kΩ
• 阈值范围：0 dB to -50 dB from reference level, for trigger levels > 30 dB above the noise floor
• 类型：Rising or falling edge
• 显示平均噪声电平：Reference level = -50 dBm, input terminated with 50 Ω load, log-average detection (10 averages). SignalVu-PC Spectrum
• 显示平均噪声电平：measurements with Span > 40 MHz may use LF or RF path in the first segment of the spectrum sweep.
• 中心频率(LF path)：Frequency range ／ DANL (dBm/Hz) ／ DANL (dBm/Hz), typical
• 相位噪声：Phase noise measured with 1 GHz CW signal at 0 dBm
技术规格
• 残余调频：< 10 HzP-P (95% confidence)
技术规格
• 最大扫宽：40 MHz real-time
• 最大采集时间：1.0 s
技术规格
• 测量带宽：Up to 40 MHz, dependent on span and RBW setting
• 迹线：Three traces + 1 math trace + 1 trace from spectrogram for spectrum display
• 迹线功能：Normal, Average (VRMS), Max Hold, Min Hold, Average of Logs
技术规格
• 扫宽范围：Up to maximum frequency range of instrument
• 迹线长度：801, 2401, 4001, 10401
技术规格
• 时间分辨率电源：50 ms to 6400 s, user selectable
技术规格
• 典型值：0 dBm input at center, carrier frequency 1 GHz, 1kHz/5kHz input/modulated frequency, 10% to 60% modulation depth
• 典型值：0 dBm input at center, carrier frequency 1 GHz, 400Hz/1kHz input/modulated frequency
• 典型值：0 dBm input at center, carrier frequency 1 GHz, 1kHz/5kHz input/modulated frequency
技术规格
• 载波频率范围：(1/2 × audio analysis bandwidth) to maximum input frequency
技术规格
• 性能：Conditions: Unless otherwise stated, performance is given for:
技术规格
• 载波电源精度：Refer to instrument amplitude accuracy
• 精度：frequency × ref. freq. ／ frequency accuracy ／ 100 kHz
• 深度调制：NA ／ ± 0.5% ／ Rate: 5 kHz
• 精度：Depth: 50%
• 速率精度：± 0.2 Hz ／ FM deviation: 5 kHz /
技术规格
• 测量功能：Average On Power, Peak Power, Average Transmitted Power, Pulse Width, Rise Time, Fall Time, Repetition Interval(seconds),
技术规格
• 最小脉冲宽度：150 ns
• 典型值：For pulses of 300 ns width or greater, duty cycles of .5 to .001, and S/N ratio ≥ 30 dB
技术规格
• 测量滤波器：Root Raised Cosine, Gaussian, Rectangular, IS-95 TX_MEA, IS-95 Base TXEQ_MEA, None
• 参考滤波器：Gaussian, Raised Cosine, Rectangular, IS-95 REF, None
• 测量功能：Constellation, Demod I&Q vs. Time, Error Vector Magnitude (EVM) vs. Time, Eye Diagram, Frequency Deviation vs. Time,
技术规格
• 测量功能：WLAN power vs. time; WLAN symbol table; WLAN constellation; spectrum emission mask; error vector magnitude (EVM) vs.
技术规格
• 测量功能：WLAN power vs. time; WLAN symbol table; WLAN constellation; spectrum emission mask; error vector magnitude (EVM) vs.
技术规格
• 测量功能：WLAN power vs. time; WLAN symbol table; WLAN constellation; spectrum emission mask; error vector magnitude (EVM) vs.
技术规格
• 测量功能：RF output power, operating frequency accuracy, modulation emission spectrum, unwanted emissions spurious, adjacent channel
技术规格
• 测量功能：Peak Power, Average Power, Adjacent Channel Power or InBand Emission mask, -20dB Bandwidth, Frequency Error, Modulation
技术规格
• 调制特性：Deviation range: ±280 kHz
技术规格
• 载波频率漂移：Measurement uncertainty: <2 kHz + instrument frequency uncertainty
技术规格
• 标配支持：3GPP TS 36.141 Version 12.5
• 支持：showing Transmitter OFF power for TDD signals and LTE constellation diagram for Primary Synchronization Signal, Secondary
技术规格

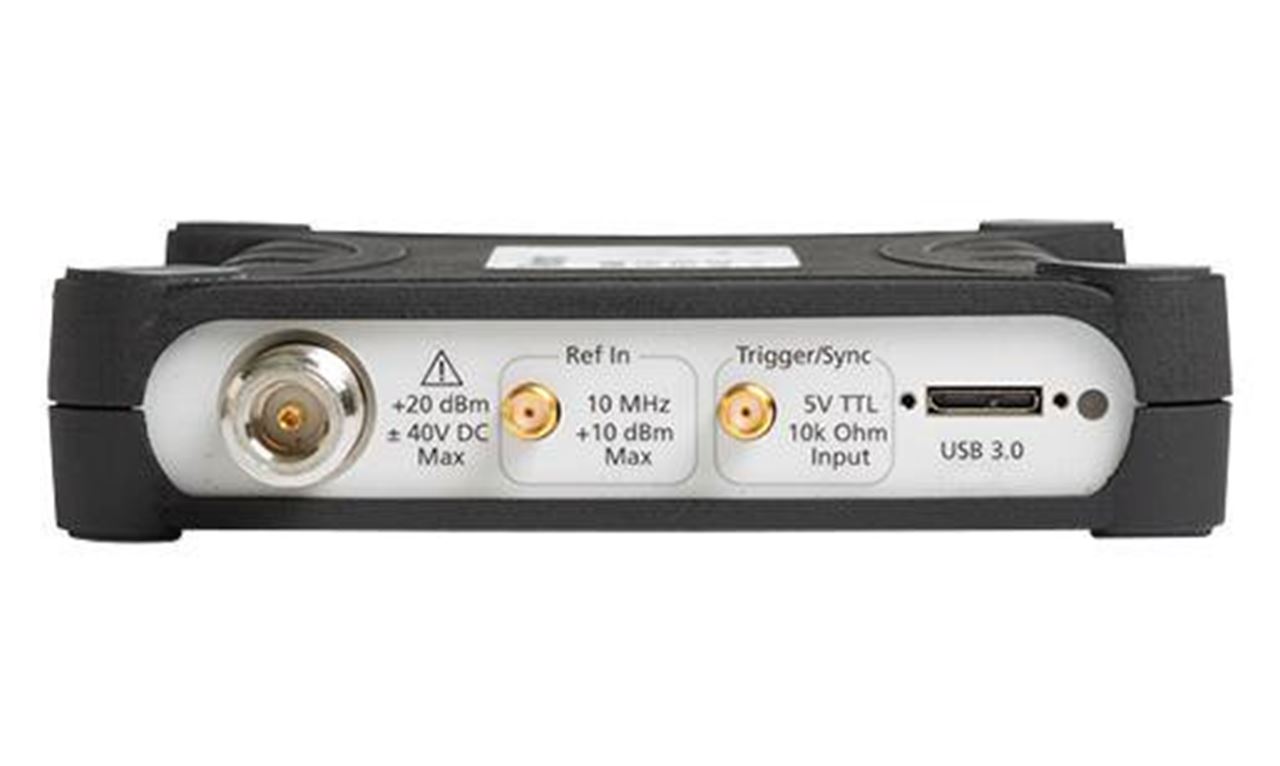

• 外部频率参考输入：SMA, female
• 功耗：Per USB 3.0 SuperSpeed requirements: 5.0 V, ≤ 900 mA (nominal)
物理特性
• 高度：30.5 mm (1.2 in)
• 宽度：190.5 mm (7.5 in)
• 深度：127 mm (5 in)
• 重量：0.59 kg (1.3 lbs)
环境性能
• 工作状态：10 °C to +55 °C (+14 °F to +131 °F)
• 非工作状态：51 °C to +71 °C (-60 °F to +160 °F)
• 湿度：5% to 75% ±5% relative humidity (RH) from +30 °C to +40 °C (+86 °F to 104 °F)
技术规格
• 工作状态：Up to 9,144 meters (30,000 feet)
• 非工作状态：15,240 meters (50,000 feet)
型号与选件
• 官方型号：RSA306B
指标整理自官方文件：RSA306-USB-Spectrum-Anayzer-Datasheet-37W307676.pdf
