乘讯 · Steligent

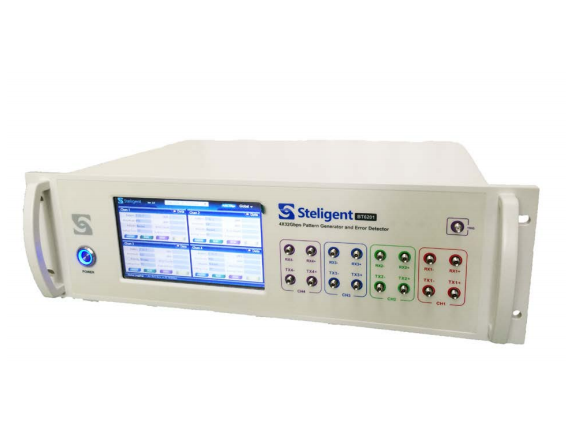

BT4236A 四通道 32GB/S 误码仪
四通道 32Gb/s 低成本误码仪，用于 TOSA/ROSA 与光模块产测
产品简介
BT4236A 是一款高性能、简单易用的 4 通道低成本 4×32Gb/s 比特误码率测试仪，可用于 100G TOSA/ROSA 器件的研发和生产测试以及现场安装测试。它可用于评估串扰性能以及多通道串行系统，也是 AOC 和 40G/100G 电光模块生产测试的重要工具。
BT4236A 将一个内部参考时钟、码型发生器、时钟恢复电路和 BER 分析仪集成在一个紧凑的模块内，提供电接口和光接口，速率可高达 32Gb/s。设备提供 TFT 触摸面板和 USB 接口，PPRBS 输出 NRZ 波形，比特率在 20Gb/s~32Gb/s 之间，可设置的码型有 2^7-1、2^9-1、2^15-1、2^23-1、2^31-1 以及固定的 40 比特长用户定义码型；误码率测试系统可通过 USB 接口由外部电脑控制，提供完整的软件支持、驱动以及用于自动测试的编程指导。
核心参数
• 通道数：4 通道（4 路独立并行 BERT 通道）
• 数据速率范围：20Gb/s ~ 32Gb/s（可选标准速率，范围内速率可定制）
• 调制格式：NRZ
• 码型：PRBS 2^7-1、2^9-1、2^15-1、2^23-1、2^31-1，及固定的 40 比特用户自定义图案
• 时钟恢复：集成时钟数据恢复
• 输出幅度：160~630mVp-p（差分）
• 输出抖动：515fs RMS / 3.18ps 峰峰值
• 接口类型：提供电接口和光接口；输出连接器 50ohm K 型母头，触发输出 2.92 SMK 母头
• 误码检测方式：差分电输入 + 内置时钟恢复，灵敏度小于 40mV
• 控制接口：TFT 触摸面板 / USB 2.0（经 ML4000 机箱的快速以太网或 USB 接口）
功能与特点
• 四条独立并行 BERT 通道
• 20Gb/s 到 32Gb/s 的标准测量速率
• 4 个输出各自独立的电压调整（参看发生器输出表格）
• 支持所有工业 PRBS 码型：7、9、15、23、31
• 半速率时钟（高速）与分频触发输出（低速）
• 集成的时钟数据恢复
• 可以交换输入数据的极性
• 通过 ML4000 机箱的快速以太网/USB 接口
• 高信号质量、快速的上升沿以及低的固有抖动
• 误码仪可以完全被编程，支持通过其他软件如 LabView、C#、VEE 调用外部 API
• 可重复的性能并溯源到行业标准
• 由嵌入式触摸屏界面控制，或由运行在外部 Windows 7 电脑上的用户软件经 USB 接口控制
产品型号
• BT4236A 四通道 4×32Gb/s 误码仪
• ML4000 机箱（提供快速以太网/USB 接口）
资源下载
• 官方规格书：BT4236A_规格书.pdf（可通过乘讯官方渠道索取）
详细指标请见 BT4236A 四通道 32GB/S 误码仪 详细指标页。
乘讯 Steligent · onetest 仪器资源库
乘讯 · Steligent
BT4236A 四通道 32GB/S 误码仪 详细指标
四通道 32Gb/s 低成本误码仪，用于 TOSA/ROSA 与光模块产测
BT4236A 是一款高性能、简单易用的 4 通道低成本 4×32Gb/s 比特误码率测试仪，可用于 100G TOSA/ROSA 器件的研发和生产测试以及现场安装测试。它可用于评估串扰性能以及多通道串行系统，也是 AOC 和 40G/100G 电光模块生产测试的重要工具。
详细指标
系统规格
• 数据速率：20Gb/s ~ 32Gb/s（可选速率支持所有常见标准速率，任何介于该范围内的速率都可以定制增加）
• 操作系统：提供的软件运行在 Windows 7（带 .NET v2.0）上，通过 USB 2.0 接口连接
• 通道数：4 路独立并行 BERT 通道
图案发生器
• 输出类型：差分（AC 耦合，100Ω 终端）/ 单端（AC 耦合，50Ω 终端）
• 输出格式：NRZ
• 端接方式：DC 耦合
• 数据图案：PRBS 2^7-1、2^9-1、2^15-1、2^23-1、2^31-1，及固定的 40 比特用户自定义图案
• 数据速率：20Gbps ~ 32Gbps
• 频率精度：±50 ppm
• 输出幅度（差分）：160~630 mVp-p
• 数据上升时间（20–80%）：12.48 ps
• 数据下降时间（20–80%）：12.48 ps
• 数据输出 RMS 抖动：515 fs
• 连接头：50ohm 普通，K 型母头
• 触发输出幅度：300 mVp-p
• 触发输出类型：差分，AC 耦合
• 触发输出连接头：50ohm 2.92 SMK 母头
误码检测仪
• 数据输入类型：差分 / 单端
• 阻抗：100Ω
• 幅度：1000mVpp
• 灵敏度：小于 40mV
• 时钟模式：内部时钟恢复
• 同步：自动，电平及相位
• 端接方式：DC 耦合
• 数据图案：PRBS 2^7-1、2^9-1、2^15-1、2^23-1、2^31-1，及固定的 40 比特用户自定义图案
• 数据速率：20Gbps ~ 32Gbps
• 数据输入幅度（差分）：40~1000 mVp-p
• 定时模式：内置时钟恢复
• 图案同步：自动
• 连接头：SMA，前面板；50ohm 普通 2.92 SMK 母头
注：标准附件：用户软件及演示光盘（含应用展示、数据指标、带编程参考的用户指南、离线演示）、本地电源线、USB 线
产品型号
• BT4236A 四通道 4×32Gb/s 误码仪
• ML4000 机箱（提供快速以太网/USB 接口）
资源下载
• 官方规格书：BT4236A_规格书.pdf（可通过乘讯官方渠道索取）
乘讯 Steligent · onetest 仪器资源库
