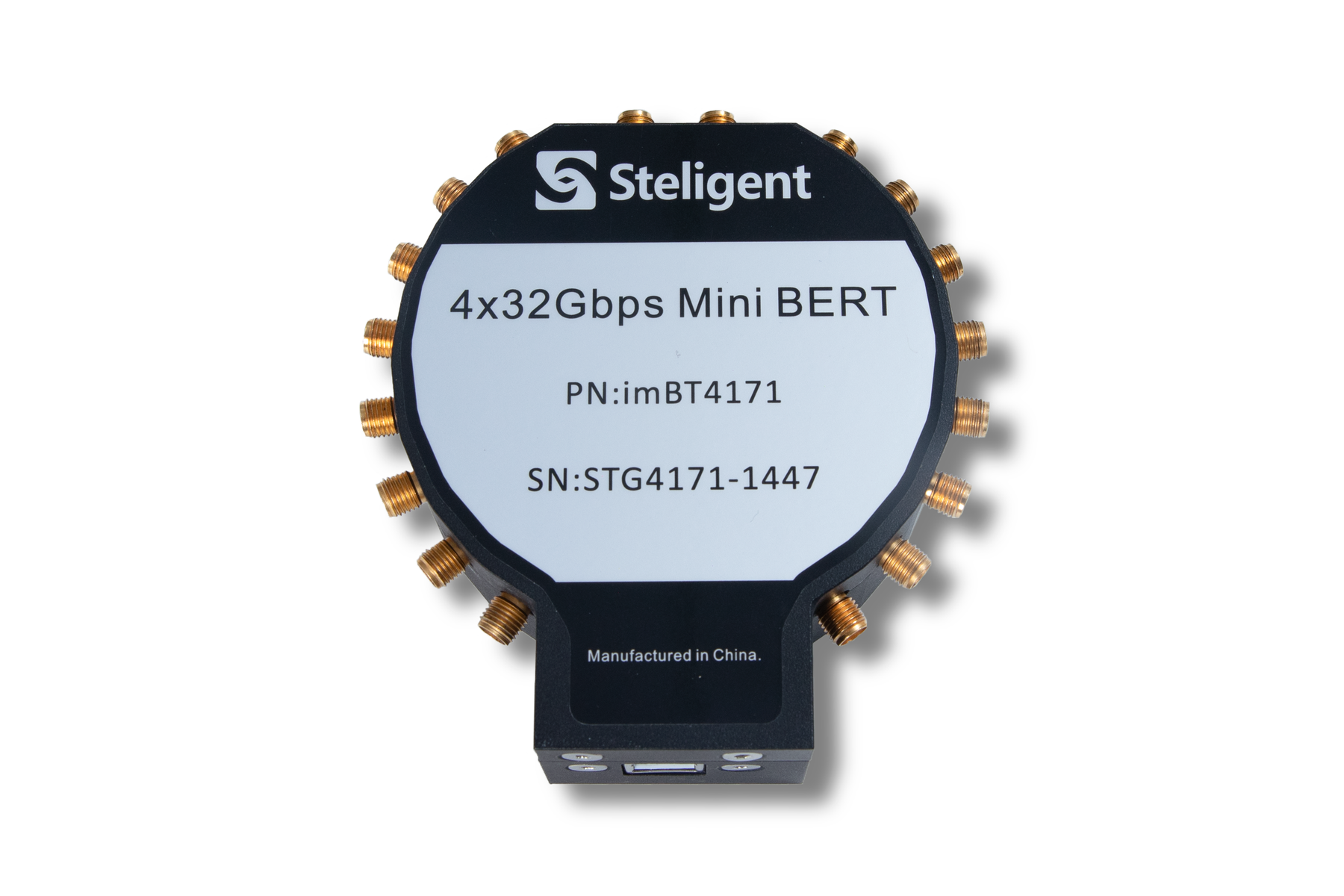

imBT4171是一款高性能、易于使用、4通道、成本效益高的4×32Gb/s误码仪（BERT），用于当前100GTOSA/ROSA组件的研发和制造环境以及现场安装，也是AOC和光电模块生产测试的良好工具。
BT4236A是一款高性能、简单易用的4通道低成本4×32Gb/s比特误码率测试仪，可用于100GTOSA/ROSA器件的研发和生产测试以及现场安装测试。它可用于评估串扰性能以及多通道串行系统，也是AOC和40G/100G电光模块生产测试的重要工具。
BT6206 8通道 20Gb/s至32Gb/s多通道误码仪 NRZ|乘讯 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
乘讯 · Steligent

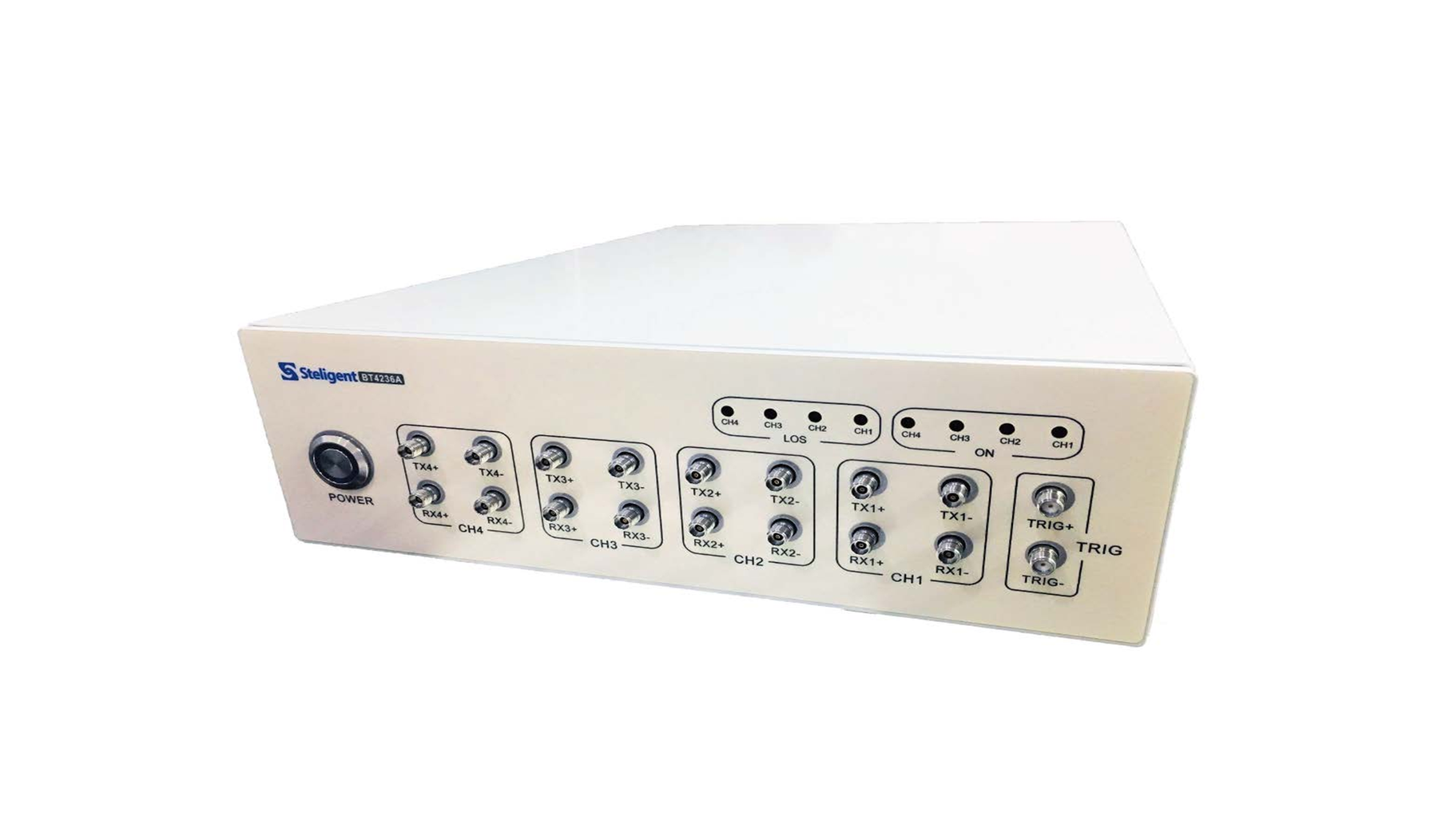

BT6206 八通道 32GB/S 误码仪
八通道 32Gb/s 低成本误码仪，用于 TOSA/ROSA 与光模块产测
产品简介
BT6206 是一款高性能、易于使用、8 通道、成本效益高的 8×32Gb/s 比特误码率测试仪（BERT），用于当前 100G TOSA/ROSA 组件的研发和制造环境以及现场安装测试。它可用于评估串扰性能以及多通道串行系统，也是 AOC 和 40G/100G 电光模块生产测试的重要工具。
BT6206 包含一个内部参考时钟、一个模式发生器、时钟恢复电路和一个误码率分析仪，集成在一个紧凑的模块中，以高达 32Gb/s 的数据速率提供电气和光学接口。设备输出光 NRZ 波形，比特率在 20~32Gbps 以内，可设置的数据模式为 2^7-1、2^9-1、2^15-1、2^23-1、2^31-1、方波及固定的 40 位用户定义模式；BERT 系统由外部计算机通过一个 USB 端口进行控制，具有完整的软件支持、驱动程序和自动化编程指南。
核心参数
• 通道数：8 通道（8 路独立并行 BERT 通道）
• 数据速率范围：20Gb/s ~ 32Gb/s（可选标准速率，范围内速率可定制）
• 调制格式：NRZ
• 码型：PRBS 2^7-1、2^9-1、2^15-1、2^23-1、2^31-1，方波及 40 比特用户自定义图案
• 时钟恢复：集成时钟数据恢复
• 输出幅度：160~630mVp-p（差分）
• 输出抖动：515fs RMS / 3.18ps 峰峰值
• 接口类型：提供电气和光学接口；输出连接器 50ohm K 型母头，触发输出 2.92 SMK 母头
• 误码检测方式：差分电输入 + 内置时钟恢复，灵敏度小于 40mV
• 控制接口：TFT 触摸面板 / USB（经 ML4000 机箱的快速以太网或 USB 接口）
功能与特点
• 8 条独立并行 BERT 通道
• 20Gb/s 到 32Gb/s 的标准测量速率
• 8 个输出各自独立的电压调整（参看发生器输出表格）
• 支持所有工业 PRBS 图案：7、9、15、23、31
• 半速率时钟（高速）与分频触发输出（低速）
• 集成时钟数据恢复
• 可以交换输入数据的极性
• 通过 ML4000 机箱的快速以太网/USB 接口
• 高信号质量、快速的上升沿以及低的固有抖动
• 误码仪可以完全被编程，支持通过其他软件如 LabView、C#、VEE 调用外部 API
• 可重复的性能并溯源到行业标准
• 由嵌入式触摸屏界面控制，或由运行在外部 Windows 7 电脑上的用户软件经 USB 接口控制
产品型号
• BT6206 八通道 8×32Gb/s 误码仪
• ML4000 机箱（提供快速以太网/USB 接口）
资源下载
• 官方规格书：BT6206_规格书.pdf（可通过乘讯官方渠道索取）
详细指标请见 BT6206 八通道 32GB/S 误码仪 详细指标页。
乘讯 Steligent · onetest 仪器资源库
乘讯 · Steligent
BT6206 八通道 32GB/S 误码仪 详细指标
八通道 32Gb/s 低成本误码仪，用于 TOSA/ROSA 与光模块产测
BT6206 是一款高性能、易于使用、8 通道、成本效益高的 8×32Gb/s 比特误码率测试仪（BERT），用于当前 100G TOSA/ROSA 组件的研发和制造环境以及现场安装测试。它可用于评估串扰性能以及多通道串行系统，也是 AOC 和 40G/100G 电光模块生产测试的重要工具。
详细指标
系统规格
• 数据速率：20Gb/s ~ 32Gb/s（可选速率支持所有常见标准速率，任何介于该范围内的速率都可以定制增加）
• 操作系统：提供的软件运行在 Windows 7（带 .NET v2.0）上，通过 USB 2.0 接口连接
• 通道数：8 路独立并行 BERT 通道（规格书标题为 EIGHT-CHANNEL 32 GB/S BERT）
• 控制方式：使用 7 英寸触摸屏控制，无需上位机软件就可以独立控制使用
图案发生器
• 输出类型：差分（AC 耦合，100Ω 终端）/ 单端（AC 耦合，50Ω 终端）
• 输出格式：NRZ
• 端接方式：AC 耦合
• 数据图案：PRBS 2^7-1、2^9-1、2^15-1、2^23-1、2^31-1，方波及 40bit 用户自定义图案
• 数据速率：20Gbps ~ 32Gbps
• 频率精度：±50 ppm
• 输出幅度（差分）：160~630 mVp-p
• 数据上升时间（20–80%）：12.48 ps
• 数据下降时间（20–80%）：12.48 ps
• 数据输出 RMS 抖动：515 fs
• 连接头：50ohm 普通，K 型母头
• 触发输出幅度：300 mVp-p
• 触发输出类型：差分，AC 耦合
• 触发输出连接头：50ohm 2.92 SMK 母头
误码检测仪
• 数据输入类型：差分 / 单端
• 阻抗：100Ω
• 幅度：1000mVpp
• 灵敏度：小于 40mV
• 时钟模式：内部时钟恢复
• 同步：自动，电平及相位
• 端接方式：AC 耦合
• 数据图案：PRBS 2^7-1、2^9-1、2^15-1、2^23-1、2^31-1，方波及用户定义图案
• 数据速率：20Gbps ~ 32Gbps
• 数据输入幅度（差分）：40~1000 mVp-p
• 定时模式：内置时钟恢复
• 图案同步：自动
• 连接头：SMA，前面板；50ohm 普通 2.92 SMK 母头
注：标准附件：用户软件及演示光盘（含应用展示、数据指标、带编程参考的用户指南、离线演示）、本地电源线、USB 线
产品型号
• BT6206 八通道 8×32Gb/s 误码仪
• ML4000 机箱（提供快速以太网/USB 接口）
资源下载
• 官方规格书：BT6206_规格书.pdf（可通过乘讯官方渠道索取）
