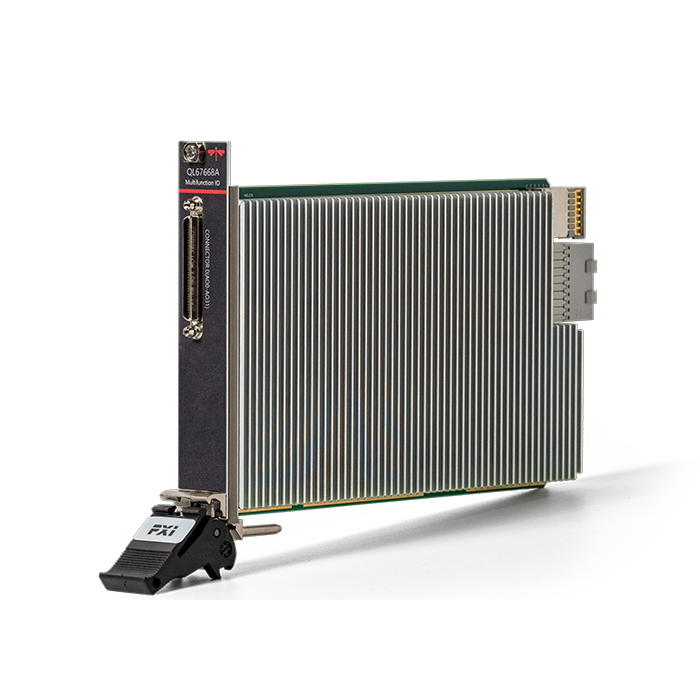

QL67668A是一款单槽PXIe模拟输出模块，具有32路模拟输出，每组使用一个通道的情况下，最大更新速率可达4MHz，在非同步输出模式下，所有通道输出时，最大更新速率为500kHz，同步输出模式下，最大更新速率可达2MHz，同时具备10路数字I/O和4个计数器，

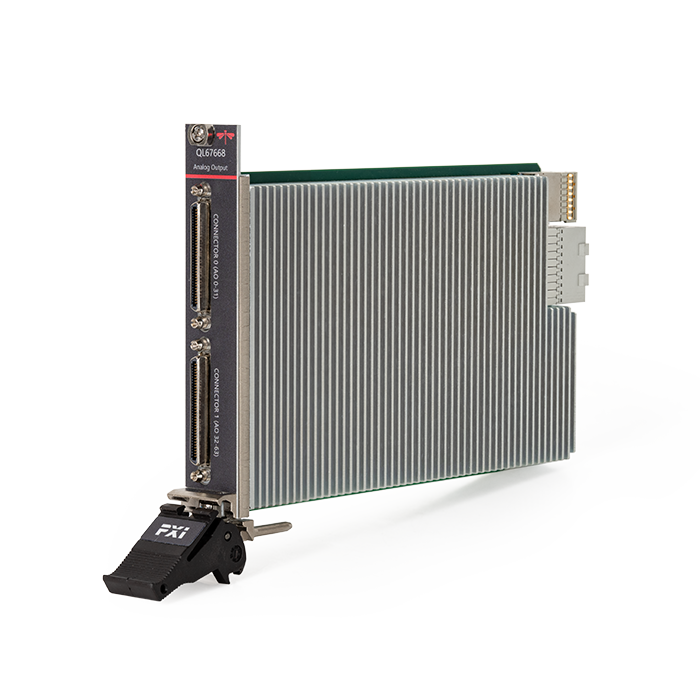

QL67668是一款单槽PXIe模拟输出模块，具有64路模拟输出，每组使用一个通道的情况下，最大更新速率可达4MHz，在非同步输出模式下，所有通道输出时，最大更新速率为500kHz，同步输出模式下，最大更新速率可达2MHz，同时具备20路数字I/O和4个计数器，

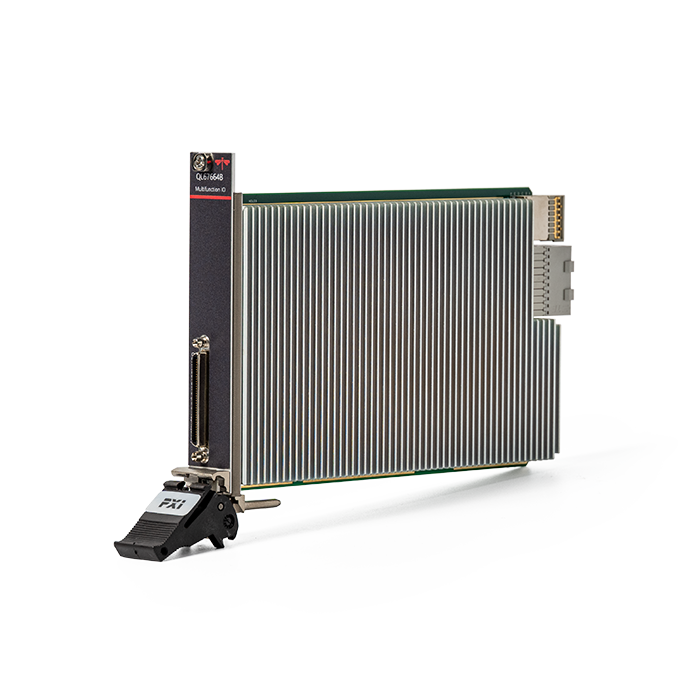

QL67664B是一款多通道数据采集模块，具有16路单端或8路差分模拟输入、2路模拟输出、24个DIO，4个32位定时器/计数器，用于PWM、编码器、频率、事件计数等应用。
- «
- 1
- »
QL6766 8路模拟输入多功能IO模块 4MS/s|派格测控 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
派格测控 · PGTEC

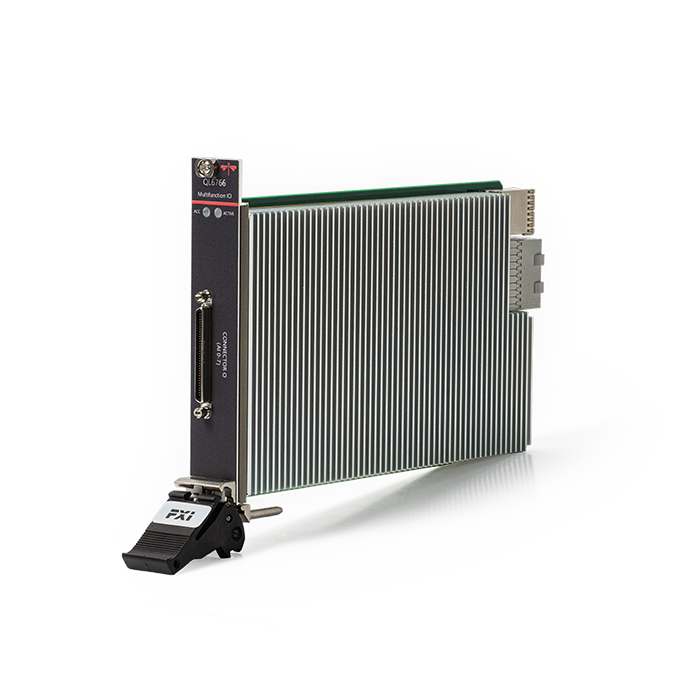

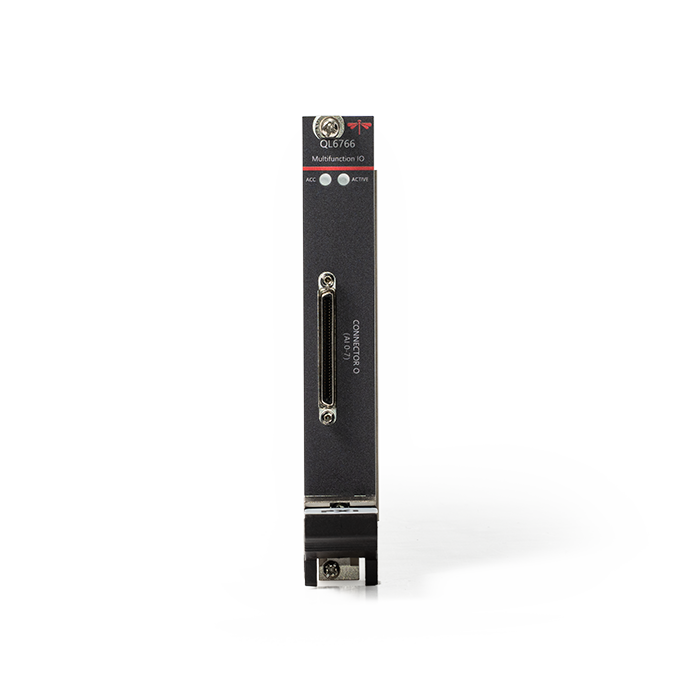

QL6766 多功能IO模块
多功能IO模块 · 8路模拟输入 · 4MS/s
产品简介
QL6766是一款多通道数据采集模块，具有8路模拟输入通道、2路模拟输出通道、24个DIO，适用于多种数据采集与信号处理场景，可适配各种类型的传感器。提供设备相关的API参考编程范例，用户可以根据自己的需求灵活开发。
核心参数
• 通道数：8
• 模拟转换器分辨率：16位
• 采样率：最大4MS/s
• 定时分辨率：≤5ns
• 定时精度：≤采样率的50ppm
• 输入耦合：DC
• 触发模式：软件触发、数字边沿触发、模拟边沿触发、具有迟滞的模拟边沿触发、模拟窗触发以及带位置触发
• 通道数：2
功能与特点
• 8个同步采集通道，每通道最大采样率4MS/s
• 2个独立输出通道，每通道最大更新速率2MS/s
• 输入、输出分辨率16bit
• 共24个数字IO
型号与选件
• 主型号：QL6766
• 温度等级：C: 商业等级(0℃~55℃) I：定制宽温
机械与环境规格
• 外形尺寸：20.3mm(宽) × 130.0mm(高) × 210.7mm(深)
• 重量：≤0.5kg
• 工作温度：0℃~55℃
• 存储温度：-40℃~70°C
• 相对湿度：10%~90%，无凝结
典型应用场景
• 适用于多种数据采集与信号处理场景
资源下载
• QL6766 详细指标见 QL6766 详细指标页。
注：官网产品页未提供独立数据手册或规格书 PDF，本页指标均取自该产品页在线技术参数表。
派格测控 PGTEC · onetest 仪器资源库
派格测控 · PGTEC
QL6766 多功能IO模块 详细指标
多功能IO模块 · 8路模拟输入 · 4MS/s
QL6766是一款多通道数据采集模块，具有8路模拟输入通道、2路模拟输出通道、24个DIO，适用于多种数据采集与信号处理场景，可适配各种类型的传感器。提供设备相关的API参考编程范例，用户可以根据自己的需求灵活开发。
主要特点：8个同步采集通道，每通道最大采样率4MS/s；2个独立输出通道，每通道最大更新速率2MS/s；输入、输出分辨率16bit；共24个数字IO。
详细指标
模拟输入
• 通道数：8
• 模拟转换器分辨率：16位
• 采样率：最大4MS/s
• 定时分辨率：≤5ns
• 定时精度：≤采样率的50ppm
• 输入耦合：DC
• 触发模式：软件触发、数字边沿触发、模拟边沿触发、具有迟滞的模拟边沿触发、模拟窗触发以及带位置触发
模拟输出
• 通道数：2
• DAC分辨率：16位
• 最大更新速率（同步）：2MS/s
• 输出范围：±10V、±5V、±2V和±外部参考APFI0
• 输入耦合：DC
• 输出驱动电流：±5mA
机械与环境规格
• 外形尺寸：20.3mm(宽) × 130.0mm(高) × 210.7mm(深)
• 重量：≤0.5kg
• 工作温度：0℃~55℃
• 存储温度：-40℃~70°C
• 相对湿度：10%~90%，无凝结
选型配置
• 主型号：QL6766
• 温度等级：C: 商业等级(0℃~55℃) I：定制宽温
注：以上指标取自派格测控官网该产品页的在线技术参数表；未标注「典型值」的为厂家公布值，实际性能以出厂校准数据为准。
资源下载
• QL6766 产品介绍见 QL6766 产品介绍页。
注：官网产品页未提供独立数据手册或规格书 PDF，如需完整技术资料可通过派格测控官方渠道索取。
