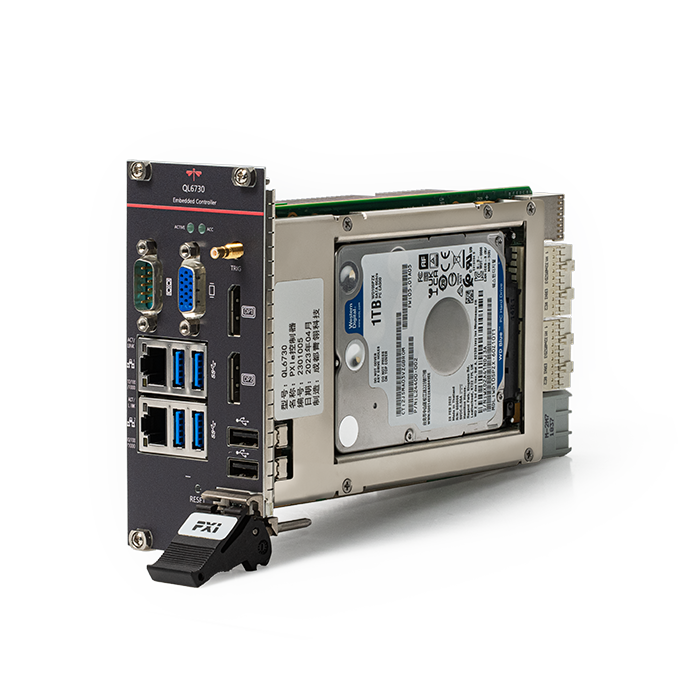

QL6730是一款基于PXIe架构的嵌入式控制器，内嵌Intel®高性能处理器，具有16GB/s的系统带宽、双千兆网口、4个USB3.0、2个USB2.0、2个DP、VGA和串行接口。
QL6714是一款基于PXIe架构，内嵌PXIe远程控制器的便携式机箱硬件平台。
QL6794 10MHz/100MHz参考时钟源 4路输出|派格测控 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
派格测控 · PGTEC

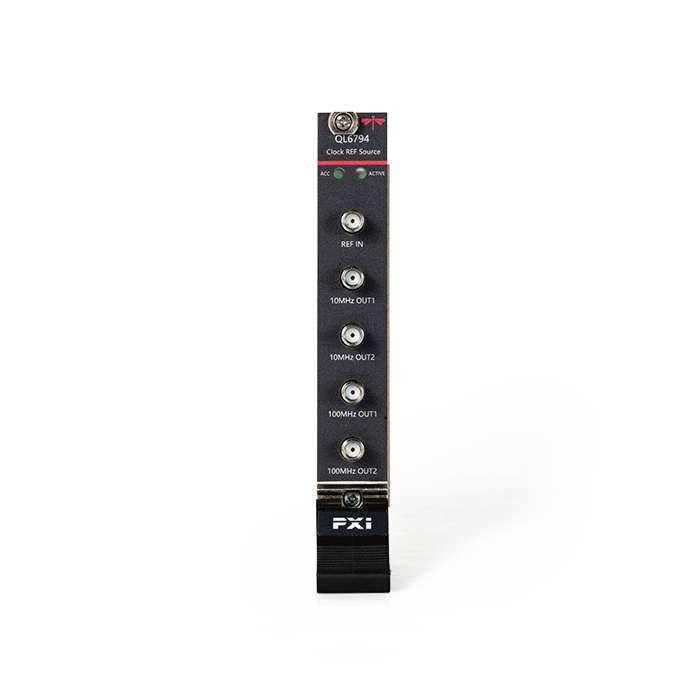

QL6794 参考时钟源
参考时钟源 · 10MHz/100MHz · 4路输出
产品简介
QL6794是一款PXIe单槽参考时钟输出模块，支持10MHz与100MHz两种主流时钟输出，具备双路独立输出能力，可为测试系统提供多路时钟参考信号，广泛适用于各类需要输入参考信号的测试场景。
核心参数
• 输入参考信号：10MHz/100MHz
• 输入参考幅度：-10dBm～+10dBm
• 输出端口信号：2路10MHz输出、2路100MHz输出
• 输出信号幅度：-10dBm～+10dBm，步进为0.5dB
• 端口输出功率关断比：≥80dBc（Pout@10dBm）
• 杂散抑制：≥100dBc（Pout@10dBm）
• 谐波抑制：≥30dBc（Pout@10dBm）
• 相位噪声：频率 @100Hz(dBC/Hz) @1kHz(dBC/Hz) @10kHz(dBC/Hz) @100kHz(dBC/Hz) @1MHz(dBC/Hz)
功能与特点
• 支持4路基准信号的输出（2路10MHz、2路100MHz）
• 内外参考自动检测
• 配套仪器自动识别
型号与选件
• 主型号：QL6794
• 温度等级：C: 商业等级(0℃~40℃) I:定制宽温
机械与环境规格
• 尺寸：20.3mm（宽）×130.0mm（高）×210.7mm（深）
• 重量：≤ 0.8kg
• 工作温度：0℃ ~ 40℃
• 存储温度：-40℃~ 70℃
• 相对湿度：5% ~ 95%，无凝结
典型应用场景
• 适用于各类需要输入参考信号的测试场景
资源下载
• QL6794 详细指标见 QL6794 详细指标页。
注：官网产品页未提供独立数据手册或规格书 PDF，本页指标均取自该产品页在线技术参数表。
派格测控 PGTEC · onetest 仪器资源库
派格测控 · PGTEC
QL6794 参考时钟源 详细指标
参考时钟源 · 10MHz/100MHz · 4路输出
QL6794是一款PXIe单槽参考时钟输出模块，支持10MHz与100MHz两种主流时钟输出，具备双路独立输出能力，可为测试系统提供多路时钟参考信号，广泛适用于各类需要输入参考信号的测试场景。
主要特点：支持4路基准信号的输出（2路10MHz、2路100MHz）；内外参考自动检测；配套仪器自动识别。
详细指标
• 输入参考信号：10MHz/100MHz
• 输入参考幅度：-10dBm～+10dBm
• 输出端口信号：2路10MHz输出、2路100MHz输出
• 输出信号幅度：-10dBm～+10dBm，步进为0.5dB
• 端口输出功率关断比：≥80dBc（Pout@10dBm）
• 杂散抑制：≥100dBc（Pout@10dBm）
• 谐波抑制：≥30dBc（Pout@10dBm）
• 相位噪声：频率 @100Hz(dBC/Hz) @1kHz(dBC/Hz) @10kHz(dBC/Hz) @100kHz(dBC/Hz) @1MHz(dBC/Hz)
• 10MHz：≤-130 ≤-145 ≤-150 ≤-150 ≤-155
• 100MHz：≤-130 ≤-155 ≤-160 ≤-160 ≤-165
机械与环境规格
• 尺寸：20.3mm（宽）×130.0mm（高）×210.7mm（深）
• 重量：≤ 0.8kg
• 工作温度：0℃ ~ 40℃
• 存储温度：-40℃~ 70℃
• 相对湿度：5% ~ 95%，无凝结
选型配置
• 主型号：QL6794
• 温度等级：C: 商业等级(0℃~40℃) I:定制宽温
注：以上指标取自派格测控官网该产品页的在线技术参数表；未标注「典型值」的为厂家公布值，实际性能以出厂校准数据为准。
资源下载
• QL6794 产品介绍见 QL6794 产品介绍页。
注：官网产品页未提供独立数据手册或规格书 PDF，如需完整技术资料可通过派格测控官方渠道索取。
