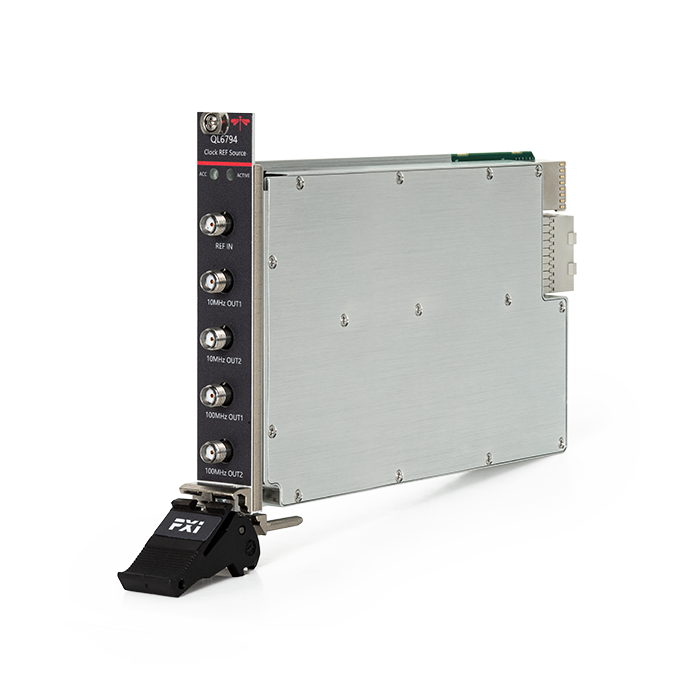

QL6794是一款PXIe单槽参考时钟输出模块，支持10MHz与100MHz两种主流时钟输出，具备双路独立输出能力，可为测试系统提供多路时钟参考信号，广泛适用于各类需要输入参考信号的测试场景。
QL6713是一款基于PXIe架构机箱硬件平台。
QL6712是一款基于PXIe架构可灵活配置PXIe总线控制器类型、高清工业显示屏和强加固的便携式测控平台。
- «
- 1
- »
QL6714 5槽位PXIe远程机箱 500MB/s|派格测控 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
派格测控 · PGTEC

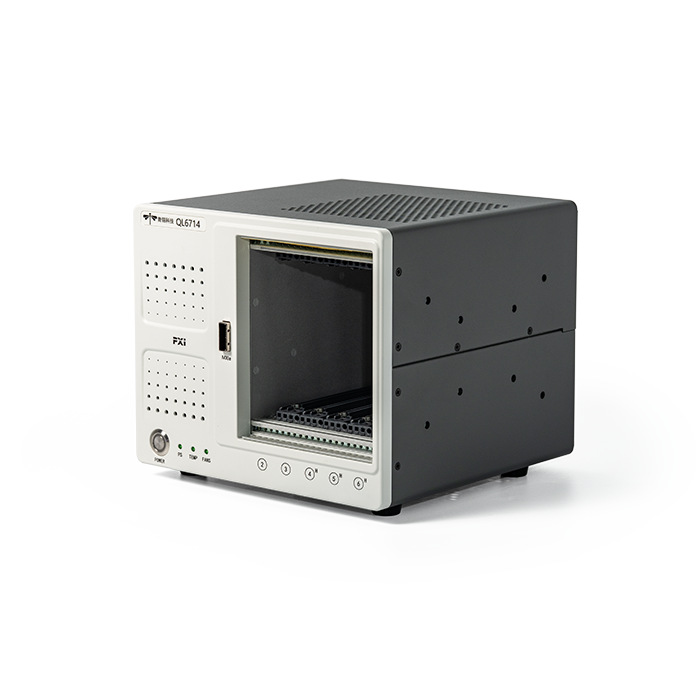

QL6714 PXIe远程机箱
PXIe远程机箱 · 5槽位 · 500MB/s
产品简介
QL6714是一款基于PXIe架构，内嵌PXIe远程控制器的便携式机箱硬件平台。该平台电气、接口和结构均符合PXIe标准。机箱背板提供高速总线交换网络，最高支持500MB/s系统带宽，单槽最高支持500MB/s独立带宽，同时具有风扇转速档位开关等部件，适用于各类测控系统。
核心参数
• 槽位数：5槽位：2个PXI Express插槽、3个混合插槽
• 最大系统带宽：500MB/s
• MXIe链路配置：Gen2.0x1
• 单槽链路带宽：带宽500MB/s Gen2.0x1
• PXI Trigger Bus：支持PXI Trigger Bus
功能与特点
• 基本规格:符合PXIe标准3U架构
• 风扇控制方式：手动调节或自动根据机箱温度运行
• 5槽位：2个PXI Express插槽、3个混合插槽
• 单槽链路带宽：带宽500MB/s Gen2.0x1
型号与选件
• 主型号：QL6714
• 温度等级：C：商业等级（0℃～50℃） I：定制宽温
机械与环境规格
• 尺寸：216.0mm（宽）×177.0mm（高）×213.0mm（深），整机高度4U（不含提手、护套等）
• 216.0mm（宽）×188.0mm（高）×216.5mm（深），最大外形尺寸
• 重量：≤3.5kg
• 工作温度：0℃~50℃
• 存储温度：-40℃~70°C
• 相对湿度：10% ~ 95%，无凝结
• 槽位散热能力：38W
典型应用场景
• 适用于各类测控系统
资源下载
• QL6714 详细指标见 QL6714 详细指标页。
注：官网产品页未提供独立数据手册或规格书 PDF，本页指标均取自该产品页在线技术参数表。
派格测控 PGTEC · onetest 仪器资源库
派格测控 · PGTEC
QL6714 PXIe远程机箱 详细指标
PXIe远程机箱 · 5槽位 · 500MB/s
QL6714是一款基于PXIe架构，内嵌PXIe远程控制器的便携式机箱硬件平台。该平台电气、接口和结构均符合PXIe标准。机箱背板提供高速总线交换网络，最高支持500MB/s系统带宽，单槽最高支持500MB/s独立带宽，同时具有风扇转速档位开关等部件，适用于各类测控系统。
主要特点：基本规格:符合PXIe标准3U架构；风扇控制方式：手动调节或自动根据机箱温度运行；5槽位：2个PXI Express插槽、3个混合插槽；单槽链路带宽：带宽500MB/s Gen2.0x1。
详细指标
• 槽位数：5槽位：2个PXI Express插槽、3个混合插槽
• 最大系统带宽：500MB/s
• MXIe链路配置：Gen2.0x1
• 单槽链路带宽：带宽500MB/s Gen2.0x1
• PXI Trigger Bus：支持PXI Trigger Bus
机械与环境规格
• 尺寸：216.0mm（宽）×177.0mm（高）×213.0mm（深），整机高度4U（不含提手、护套等）
• 216.0mm（宽）×188.0mm（高）×216.5mm（深），最大外形尺寸
• 重量：≤3.5kg
• 工作温度：0℃~50℃
• 存储温度：-40℃~70°C
• 相对湿度：10% ~ 95%，无凝结
• 槽位散热能力：38W
选型配置
• 主型号：QL6714
• 温度等级：C：商业等级（0℃～50℃） I：定制宽温
注：以上指标取自派格测控官网该产品页的在线技术参数表；未标注「典型值」的为厂家公布值，实际性能以出厂校准数据为准。
资源下载
• QL6714 产品介绍见 QL6714 产品介绍页。
注：官网产品页未提供独立数据手册或规格书 PDF，如需完整技术资料可通过派格测控官方渠道索取。
派格测控 PGTEC · onetest 仪器资源库
