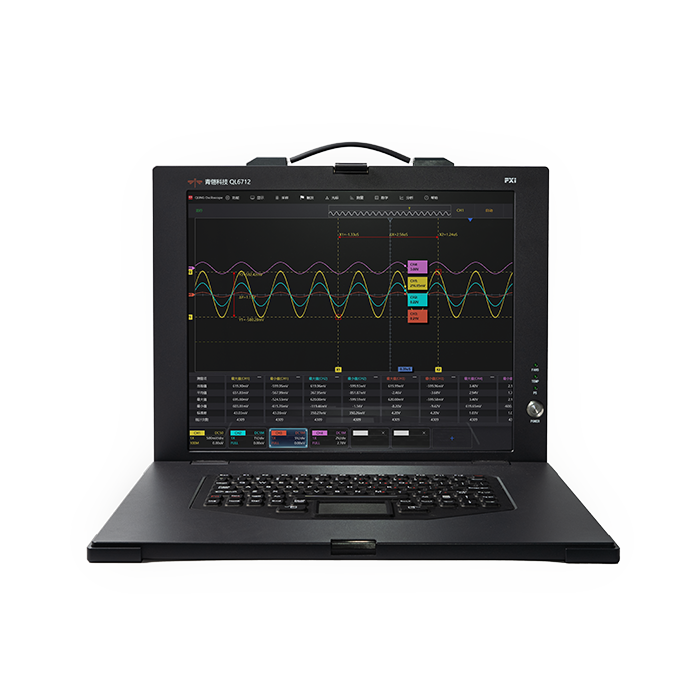

QL6712是一款基于PXIe架构可灵活配置PXIe总线控制器类型、高清工业显示屏和强加固的便携式测控平台。
- «
- 1
- »
QL6713 10槽位PXIe机箱 24GB/s|派格测控 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
派格测控 · PGTEC

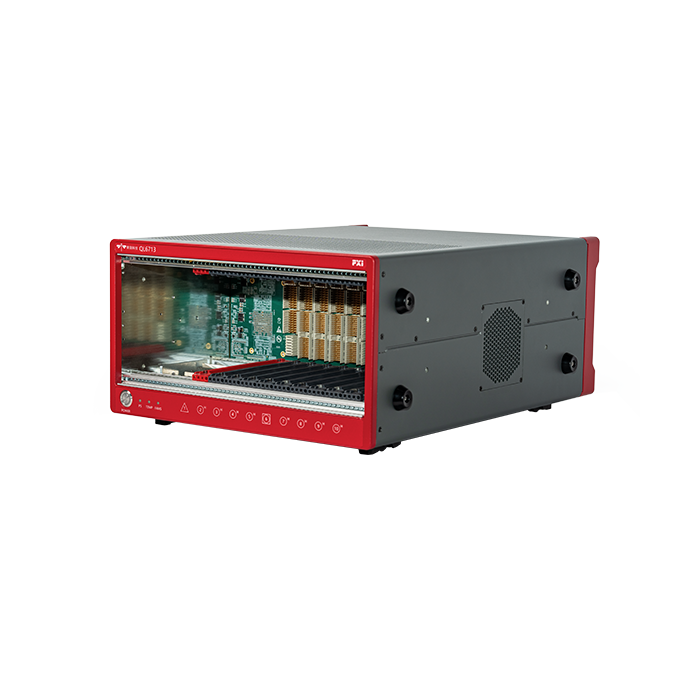

QL6713 PXIe机箱
PXIe机箱 · 10槽位 · 24GB/s
产品简介
QL6713是一款基于PXIe架构机箱硬件平台。该平台电气、接口和结构均符合PXIe标准，可选择不同控制器以实现不同的接口需求。机箱背板提供高速总线交换网络，最高支持24GB/s系统带宽，单槽最高支持8GB/s独立带宽，同时具有10MHz参考时钟输入/输出接口（BNC接口）、风扇转速档位开关等部件，适用于各类测控系统。
基本规格:符合PXIe标准3U架构
风扇控制方式：手动调节或自动根据机箱温度运行
10槽位：1个系统槽、1个时钟插槽、8个混合插槽 系统槽位可支持1～4槽位控制器 系统槽链路配置：x8+x16 单槽链路带宽：带宽8GB/s Gen3.0x8 时钟输入：10MHz，3dBm～7dBm 时钟输出：10MHz，LVCMOS33准确度≤±25ppm
核心参数
• 槽位数：10槽位：1个系统槽、1个时钟插槽、8个混合插槽
• 最大系统带宽：24GB/s
• 系统槽链路配置：x8 + x16
• 单槽链路带宽：带宽8GB/s Gen3.0x8
• PXI Trigger Bus：支持PXI Trigger Bus
• 输入电压范围：180VAC～264VAC
• 输入电压频率：50Hz/60Hz
• 输入额定电流：200VAC：6A
型号与选件
• 主型号：QL6713
• 参考：00：无 01：10MHz
• 温度等级：C: 商业等级(0℃~55℃) I：定制宽温
机械与环境规格
• 尺寸：323.0mm(宽)×177.0mm(高)×413.0mm(深),整机高度4U（不含提手、护套等）
• 348.0mm(宽)×193.0mm(高)×443.0mm(深),最大外形尺寸
• 重量：≤8.5kg
• 工作温度：0℃ ~ 40℃，最大单槽功耗82W
• 0℃ ~ 55℃，最大单槽功耗58W
• 存储温度：-40℃~70°C
• 相对湿度：10%~95%，无凝结
• 槽位散热能力：82W
典型应用场景
• 适用于各类测控系统
资源下载
• QL6713 详细指标见 QL6713 详细指标页。
注：官网产品页未提供独立数据手册或规格书 PDF，本页指标均取自该产品页在线技术参数表。
派格测控 PGTEC · onetest 仪器资源库
派格测控 · PGTEC
QL6713 PXIe机箱 详细指标
PXIe机箱 · 10槽位 · 24GB/s
QL6713是一款基于PXIe架构机箱硬件平台。该平台电气、接口和结构均符合PXIe标准，可选择不同控制器以实现不同的接口需求。机箱背板提供高速总线交换网络，最高支持24GB/s系统带宽，单槽最高支持8GB/s独立带宽，同时具有10MHz参考时钟输入/输出接口（BNC接口）、风扇转速档位开关等部件，适用于各类测控系统。
基本规格:符合PXIe标准3U架构
详细指标
• 槽位数：10槽位：1个系统槽、1个时钟插槽、8个混合插槽
• 最大系统带宽：24GB/s
• 系统槽链路配置：x8 + x16
• 单槽链路带宽：带宽8GB/s Gen3.0x8
• PXI Trigger Bus：支持PXI Trigger Bus
• 输入电压范围：180VAC～264VAC
• 输入电压频率：50Hz/60Hz
• 输入额定电流：200VAC：6A
• DC输出最大可用总功率：650W（800W电源供电），1000W（1300W电源供电）
机械与环境规格
• 尺寸：323.0mm(宽)×177.0mm(高)×413.0mm(深),整机高度4U（不含提手、护套等）
• 348.0mm(宽)×193.0mm(高)×443.0mm(深),最大外形尺寸
• 重量：≤8.5kg
• 工作温度：0℃ ~ 40℃，最大单槽功耗82W
• 0℃ ~ 55℃，最大单槽功耗58W
• 存储温度：-40℃~70°C
• 相对湿度：10%~95%，无凝结
• 槽位散热能力：82W
选型配置
• 主型号：QL6713
• 参考：00：无 01：10MHz
• 温度等级：C: 商业等级(0℃~55℃) I：定制宽温
注：以上指标取自派格测控官网该产品页的在线技术参数表；未标注「典型值」的为厂家公布值，实际性能以出厂校准数据为准。
资源下载
• QL6713 产品介绍见 QL6713 产品介绍页。
注：官网产品页未提供独立数据手册或规格书 PDF，如需完整技术资料可通过派格测控官方渠道索取。
