QL6712 8槽位 17英寸屏便携式PXIe机箱 14GB/s|派格测控 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
派格测控 · PGTEC

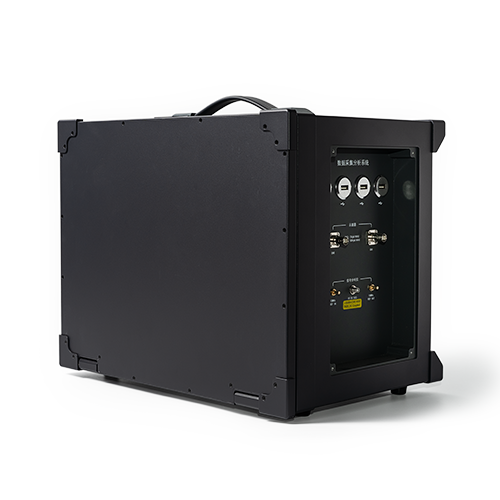

QL6712 便携式PXIe机箱
便携式PXIe机箱 · 8槽位 17英寸屏 · 14GB/s
产品简介

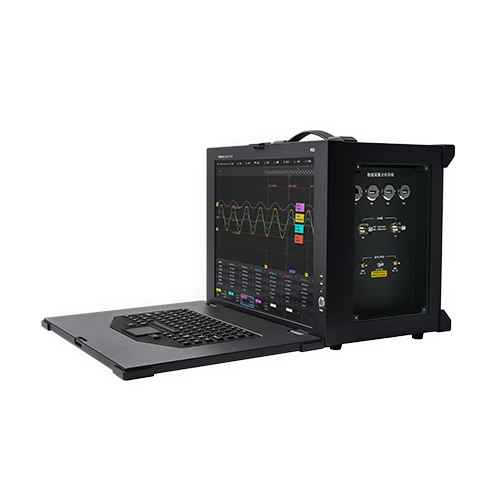

QL6712是一款基于PXIe架构可灵活配置PXIe总线控制器类型、高清工业显示屏和强加固的便携式测控平台。采用专业的工业外观设计和加固设计，集成17''高清工业显示屏、工业触摸板、防水硅胶键盘和测控电源等，具有高集成、强固、便携等特点，适用于各种恶劣的户内外环境或测试设备便携移动的复杂工况，适用于各类测控系统。
核心参数
• 槽位数：8槽位：1个系统插槽、7个混合插槽
• 最大系统带宽：14GB/s
• 单槽链路带宽：槽位2～4：带宽4GB/s Gen3.0x4
• 系统槽链路配置：x4，x4，x4，x4
• PXI_TRIG总线速率：10MHz
• 输入电压范围：90VAC～264VAC
• 输入电压频率：50Hz/60Hz
• 输入额定电流：100VAC：8A
功能与特点
• 基本规格：符合PXIe标准3U架构
• 8槽位：1个系统槽、7个混合插槽
• 风扇控制方式：手动调节或自动根据机箱温度运行
• 单槽链路带宽：槽位2~4：带宽4GB/s Gen3.0x4； 槽位5~8：带宽2GB/s Gen2.0x4
• 显示屏、键盘： 高清工业显示屏,分辨率1280x1024，亮度400尼特；电容式触摸屏；防水键盘
型号与选件
• 主型号：QL6712
• 参考：00：无 01：10MHz
• 温度等级：C：商业等级（0℃～55℃） I：定制宽温
机械与环境规格
• 尺寸：410.0mm(宽)×322.0mm(高)×261.0mm(深),不含提手、护套等
• 416.0mm(宽)×343.0mm(高)×285.0mm(深),最大外形尺寸
• 重量：≤16kg
• 工作温度：0℃~55℃
• 存储温度：-40℃~70°C
• 相对湿度：10%~95%，无凝结
• 散热能力：58W
典型应用场景
• 适用于各种恶劣的户内外环境或测试设备便携移动的复杂工况
• 适用于各类测控系统
资源下载
• QL6712 详细指标见 QL6712 详细指标页。
注：官网产品页未提供独立数据手册或规格书 PDF，本页指标均取自该产品页在线技术参数表。
派格测控 PGTEC · onetest 仪器资源库
派格测控 · PGTEC
QL6712 便携式PXIe机箱 详细指标
便携式PXIe机箱 · 8槽位 17英寸屏 · 14GB/s
QL6712是一款基于PXIe架构可灵活配置PXIe总线控制器类型、高清工业显示屏和强加固的便携式测控平台。采用专业的工业外观设计和加固设计，集成17''高清工业显示屏、工业触摸板、防水硅胶键盘和测控电源等，具有高集成、强固、便携等特点，适用于各种恶劣的户内外环境或测试设备便携移动的复杂工况，适用于各类测控系统。
主要特点：基本规格：符合PXIe标准3U架构；8槽位：1个系统槽、7个混合插槽；风扇控制方式：手动调节或自动根据机箱温度运行；单槽链路带宽：槽位2~4：带宽4GB/s Gen3.0x4； 槽位5~8：带宽2GB/s Gen2.0x4；显示屏、键盘： 高清工业显示屏,分辨率1280x1024，亮度400尼特；电容式触摸屏；防水键盘。
详细指标
• 槽位数：8槽位：1个系统插槽、7个混合插槽
• 最大系统带宽：14GB/s
• 单槽链路带宽：槽位2～4：带宽4GB/s Gen3.0x4
槽位5～8：带宽2GB/s Gen2.0x4
• 系统槽链路配置：x4，x4，x4，x4
• PXI_TRIG总线速率：10MHz
• 输入电压范围：90VAC～264VAC
• 输入电压频率：50Hz/60Hz
• 输入额定电流：100VAC：8A
240VAC：4A
• DC输出最大可用总功率：540W
机械与环境规格
• 尺寸：410.0mm(宽)×322.0mm(高)×261.0mm(深),不含提手、护套等
• 416.0mm(宽)×343.0mm(高)×285.0mm(深),最大外形尺寸
• 重量：≤16kg
• 工作温度：0℃~55℃
• 存储温度：-40℃~70°C
• 相对湿度：10%~95%，无凝结
• 散热能力：58W
选型配置
• 主型号：QL6712
• 参考：00：无 01：10MHz
• 温度等级：C：商业等级（0℃～55℃） I：定制宽温
注：以上指标取自派格测控官网该产品页的在线技术参数表；未标注「典型值」的为厂家公布值，实际性能以出厂校准数据为准。
资源下载
• QL6712 产品介绍见 QL6712 产品介绍页。
注：官网产品页未提供独立数据手册或规格书 PDF，如需完整技术资料可通过派格测控官方渠道索取。
