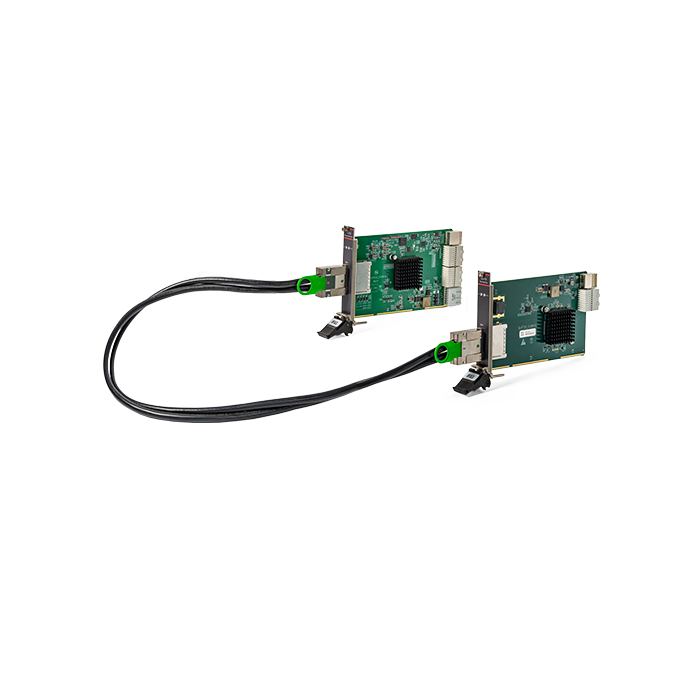

QL6733LS-Bundle是一款基于PXIe架构的机箱级联扩展套件，可实现多台PXIExpress机箱级联，通过PCIeGen2.0x8链路传输，最高带宽可达4GB/s。
QL6733A-Bundle是一款基于PXIe架构的机箱级联扩展套件，可实现多台PXIExpress机箱级联组网，通过PCIeGen2.0x2链路传输，最高带宽可达1GB/s。
QL6733-Bundle是一款基于PXIe架构的机箱级联扩展套件，可实现多台PXIExpress机箱级联，通过PCIeGen3.0x8链路传输，最高带宽可达8GB/s。
同厂商产品

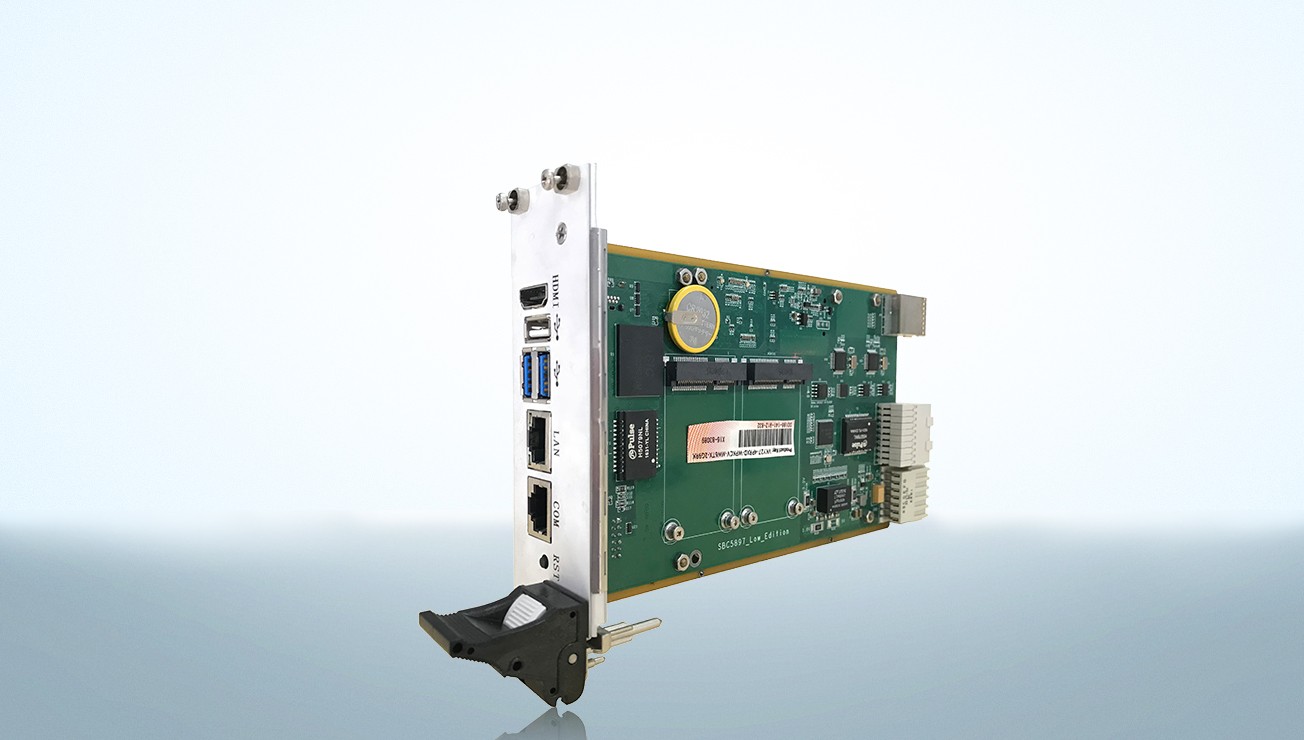

3U 4HP / 6U 4HP 两种 FMC 载板规格 · FPGA + ARM 处理器架构 · 标准 FMC 子卡接口 · 提供 RapidIO、千兆以太网、RS485、TTL 等高速与低速接口 · 作为 HBI 模块化平台的核心处理与互联载板
标准单/双 FMC 子卡结构 · 最高采样率 6.24GSPS · 最高射频频点 8GHz · 2 至 40 通道可选 · 覆盖高速 ADC、中速 ADC、高速 DAC、ADC/DAC 混合与低速高通道数五类功能板 · FMC 接口，SMA-K 射频接口
HBI-CHASSIS 14槽/8槽 背板50Gbps总线机箱和控制器|坤恒顺维 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
KSW · 坤恒顺维
HBI-CHASSIS 14槽/8槽 背板50Gbps 总线机箱和控制器
14 槽 / 8 槽两种尺寸系列 · 带屏显与不带屏显选配 · 先进 HBI 交换结构 · 背板速率高达 50Gbps · 高端与中端三款控制器
产品简介
HBI-CHASSIS 机箱和背板均提供 14 槽和 8 槽两种尺寸系列可选，全系列提供带屏显和不带屏显机箱选配，并全系列提供高端和中端三款控制器。
机箱采用先进的 HBI 交换结构，从外部控制器到 HBI 模块插槽的背板速度高达 50Gbps 数据速率；良好的通风散热性能支持机箱大部分广泛应用于 4U 标准机架结构。
官方定位：面向 HBI 高速总线与模块化插卡的机箱、背板与控制器平台，以高带宽 HBI 交换背板和 4U 标准机架结构承载多槽位模块的供电、散热、触发同步与总线互联。
核心参数
• 系列尺寸：14 槽 / 8 槽两种尺寸系列
• 机箱配置：带屏显（显示屏、触摸屏）与不带屏显机箱选配
• 槽位占用说明：主控板占用一槽
• 背板数据速率：从外部控制器到 HBI 模块插槽高达 50Gbps
• 背板功能：RapidIO 交换、以太网交换、触发同步、100MHz 参考时钟、多路 IO 控制
• 控制器配置：第六代 i7 高端控制器、第六代 i7 中端控制器、第六代 i3 中端控制器
• 控制器总线与净荷速率：背板以太网和 RapidIO 总线，净荷速率 28Gbps（KSW-6th-i7-High）
• 机架结构：4U 标准机架结构
• 采购价格：以坤恒顺维官方实时报价为准
机箱系列与显示配置
• HBI-Case-14Slot-Display 14 槽显示机箱：14 槽 HBI 机箱，具有显示功能（显示屏、触摸屏）
• HBI-Case-14Slot-NoneDisplay 14 槽无显示机箱：14 槽 HBI 机箱，不具有显示功能
• HBI-Case-8Slot-Display 8 槽显示机箱：8 槽 HBI 机箱，具有显示功能（显示屏、触摸屏）
• HBI-Case-8Slot-NoneDisplay 8 槽无显示机箱：8 槽 HBI 机箱，不具有显示功能
• 主控板占用一槽
交换结构与散热机架
• 采用先进的 HBI 交换结构
• 从外部控制器到 HBI 模块插槽的背板速度高达 50Gbps 数据速率
• 良好的通风散热性能支持机箱大部分广泛应用于 4U 标准机架结构
• 机箱与背板均提供 14 槽和 8 槽两种尺寸系列可选
背板交换与同步功能
• HBI-BB-14Slot：背板 14 槽具有 RapidIO 交换、以太网交换、触发同步、100MHz 参考时钟、多路 IO 控制功能
• HBI-BB-8Slot：背板 8 槽具有 RapidIO 交换、以太网交换、触发同步、100MHz 参考时钟、多路 IO 控制功能
• 背板提供 100MHz 参考时钟与触发同步，支持多槽位模块同步工作
• 背板集成多路 IO 控制功能
控制器配置
• KSW-6th-i7-High 第六代 i7 高端控制器：支持背板以太网和 RapidIO 总线（净荷速率为 28Gbps），对外接口支持万/千兆以太网 / HDMI / USB / COM，4T NVME 硬盘，第六代 i7 COME 主控载板
• KSW-6th-i7-Middle 第六代 i7 中端控制器：支持背板以太网，对外接口支持千兆以太网，第六代 i7 COME 主控载板
• KSW-6th-i3-Middle 第六代 i3 中端控制器：支持背板以太网，对外接口支持千兆以太网，第六代 i3 COME 主控载板
典型应用场景
• HBI 模块化系统集成：以 14 槽 / 8 槽机箱与背板承载 HBI 高速总线与模块插卡，构成模块化测试系统
• 高速总线互联：背板提供 RapidIO 交换与以太网交换，外部控制器到模块插槽速率高达 50Gbps
• 多模块同步：借助背板触发同步与 100MHz 参考时钟实现多槽位模块同步工作
• 机架式部署：良好通风散热支持机箱大部分广泛应用于 4U 标准机架结构
• 本地显示与交互：带屏显机箱配置显示屏与触摸屏，便于现场操作与状态查看
型号、选件与参考价
• 机箱选配：HBI-Case-14Slot-Display、HBI-Case-14Slot-NoneDisplay、HBI-Case-8Slot-Display、HBI-Case-8Slot-NoneDisplay
• 背板选配：HBI-BB-14Slot（14 槽）、HBI-BB-8Slot（8 槽）
• 控制器选配：KSW-6th-i7-High 第六代 i7 高端控制器、KSW-6th-i7-Middle 第六代 i7 中端控制器、KSW-6th-i3-Middle 第六代 i3 中端控制器
资源下载
详细指标请见 HBI-CHASSIS 详细指标页
坤恒顺维（KSW） · onetest 仪器资源库
KSW · 坤恒顺维
HBI-CHASSIS 14槽/8槽 背板50Gbps 总线机箱和控制器
详细指标
HBI-CHASSIS 机箱和背板均提供 14 槽和 8 槽两种尺寸系列可选，全系列提供带屏显和不带屏显机箱选配，并全系列提供高端和中端三款控制器。
机箱采用先进的 HBI 交换结构，从外部控制器到 HBI 模块插槽的背板速度高达 50Gbps 数据速率；良好的通风散热性能支持机箱大部分广泛应用于 4U 标准机架结构。
官方定位：面向 HBI 高速总线与模块化插卡的机箱、背板与控制器平台，以高带宽 HBI 交换背板和 4U 标准机架结构承载多槽位模块的供电、散热、触发同步与总线互联。
详细指标
机箱
• HBI-Case-14Slot-Display 14槽显示机箱：14槽HBI机箱，具有显示功能（显示屏、触摸屏）；注：主控板占用一槽
• HBI-Case-14Slot-NoneDisplay 14槽无显示机箱：14槽HBI机箱，不具有显示功能；注：主控板占用一槽
• HBI-Case-8Slot-Display 8槽显示机箱：8槽HBI机箱，具有显示功能（显示屏、触摸屏）；注：主控板占用一槽
• HBI-Case-8Slot-NoneDisplay 8槽无显示机箱：8槽HBI机箱，不具有显示功能；注：主控板占用一槽
交换结构与背板速率
• 交换结构：先进的HBI交换结构
• 背板速度：从外部控制器到HBI模块插槽高达50Gbps数据速率
• 通风散热与机架：良好的通风散热性能支持机箱大部分广泛应用于4U标准机架结构
背板
• HBI-BB-14Slot：背板14槽具有RapidIO交换、以太网交换、触发同步、100MHz参考时钟、多路IO控制功能
• HBI-BB-8Slot：背板8槽具有RapidIO交换、以太网交换、触发同步、100MHz参考时钟、多路IO控制功能
控制器
• KSW-6th-i7-High 第六代i7高端控制器：支持背板以太网和RapidIO总线（净荷速率为28Gbps），对外接口支持万/千兆以太网/HDMI/USB/COM，4T NVME硬盘，第六代i7 COME主控载板
• KSW-6th-i7-Middle 第六代i7中端控制器：支持背板以太网，对外接口支持千兆以太网，第六代i7 COME主控载板
• KSW-6th-i3-Middle 第六代i3中端控制器：支持背板以太网，对外接口支持千兆以太网，第六代i3 COME主控载板
以上为机箱、背板与控制器指标，实际配置取决于所选型号。
数据来源：坤恒顺维官网。
型号与选件
• 机箱选配：HBI-Case-14Slot-Display、HBI-Case-14Slot-NoneDisplay、HBI-Case-8Slot-Display、HBI-Case-8Slot-NoneDisplay
• 背板选配：HBI-BB-14Slot（14 槽）、HBI-BB-8Slot（8 槽）
• 控制器选配：KSW-6th-i7-High 第六代 i7 高端控制器、KSW-6th-i7-Middle 第六代 i7 中端控制器、KSW-6th-i3-Middle 第六代 i3 中端控制器
