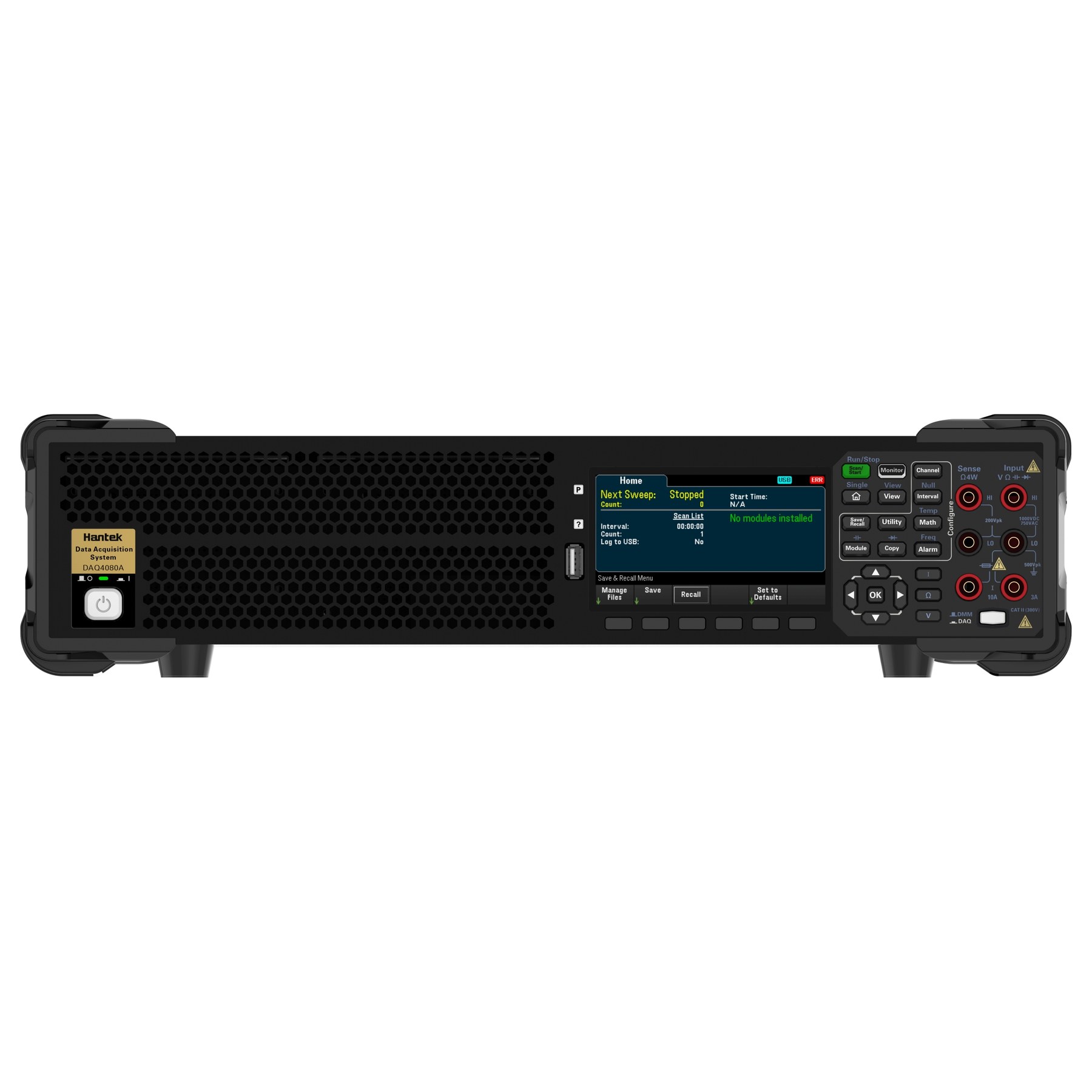

DAQ4090A 600通道数据采集器 450通道/秒 6½位。每个系统最多可达600个通道；最快450通道/秒扫描速率；支持6位半的采样精度；可同时测试电压 (AC/DC)、电流(AC/DC)、电阻（2线和4线制)、应变、频率周期、电容、温度 (10种热电偶/热敏电阻)；有14种采集控制卡可选，满足不同的应用需求；配有 LAN、USB 、RS232/485和GPIB 接口，通讯接口丰富。

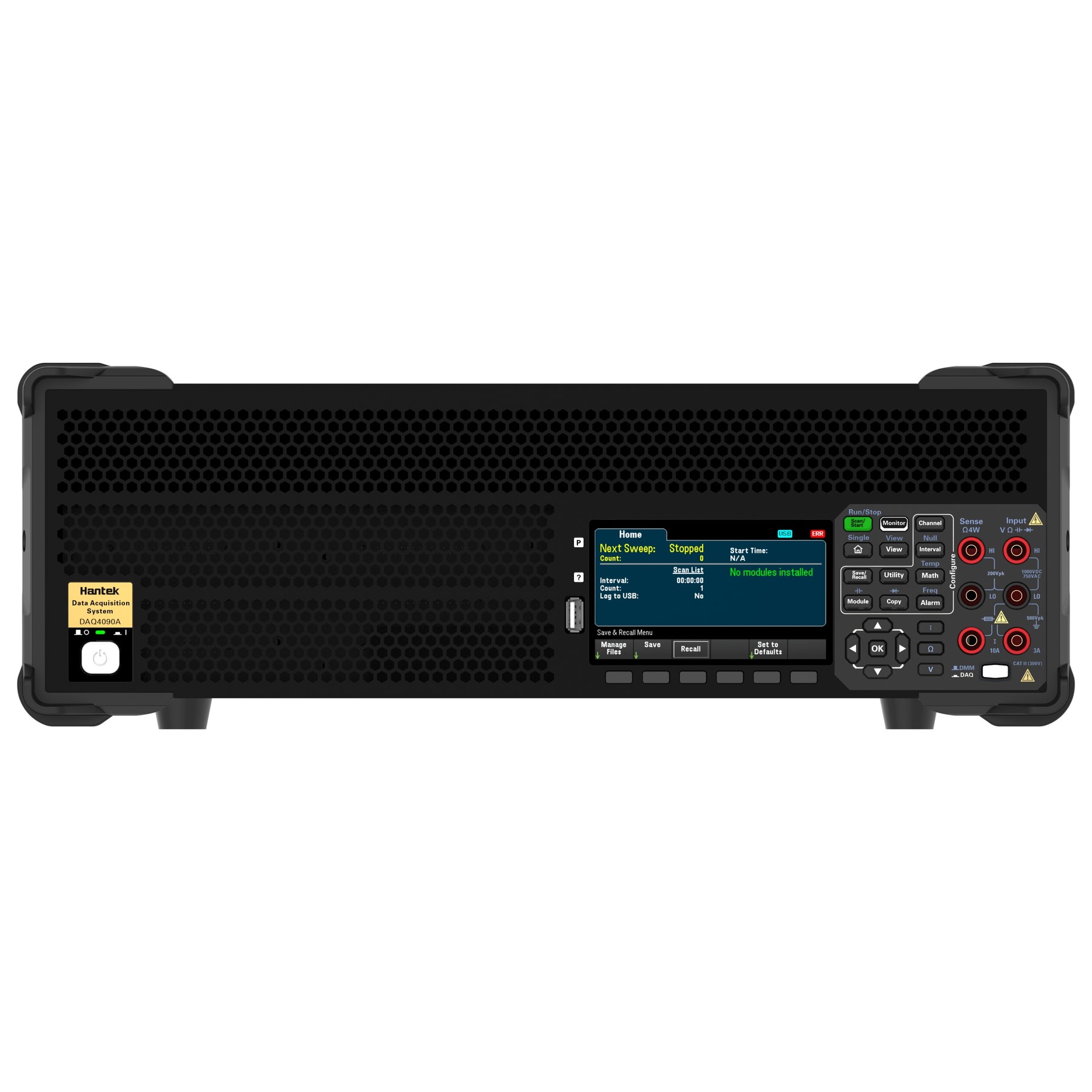

DAQ4080A 360通道数据采集器 450通道/秒 6½位。每个系统最多可达360个通道；最快450通道/秒扫描速率；支持6位半的采样精度；可同时测试电压 (AC/DC)、电流(AC/DC)、电阻（2线和4线制)、应变、频率周期、电容、温度 (10种热电偶/热敏电阻)；有14种采集控制卡可选，满足不同的应用需求；配有 LAN、USB 、RS232/485和GPIB 接口，通讯接口丰富。

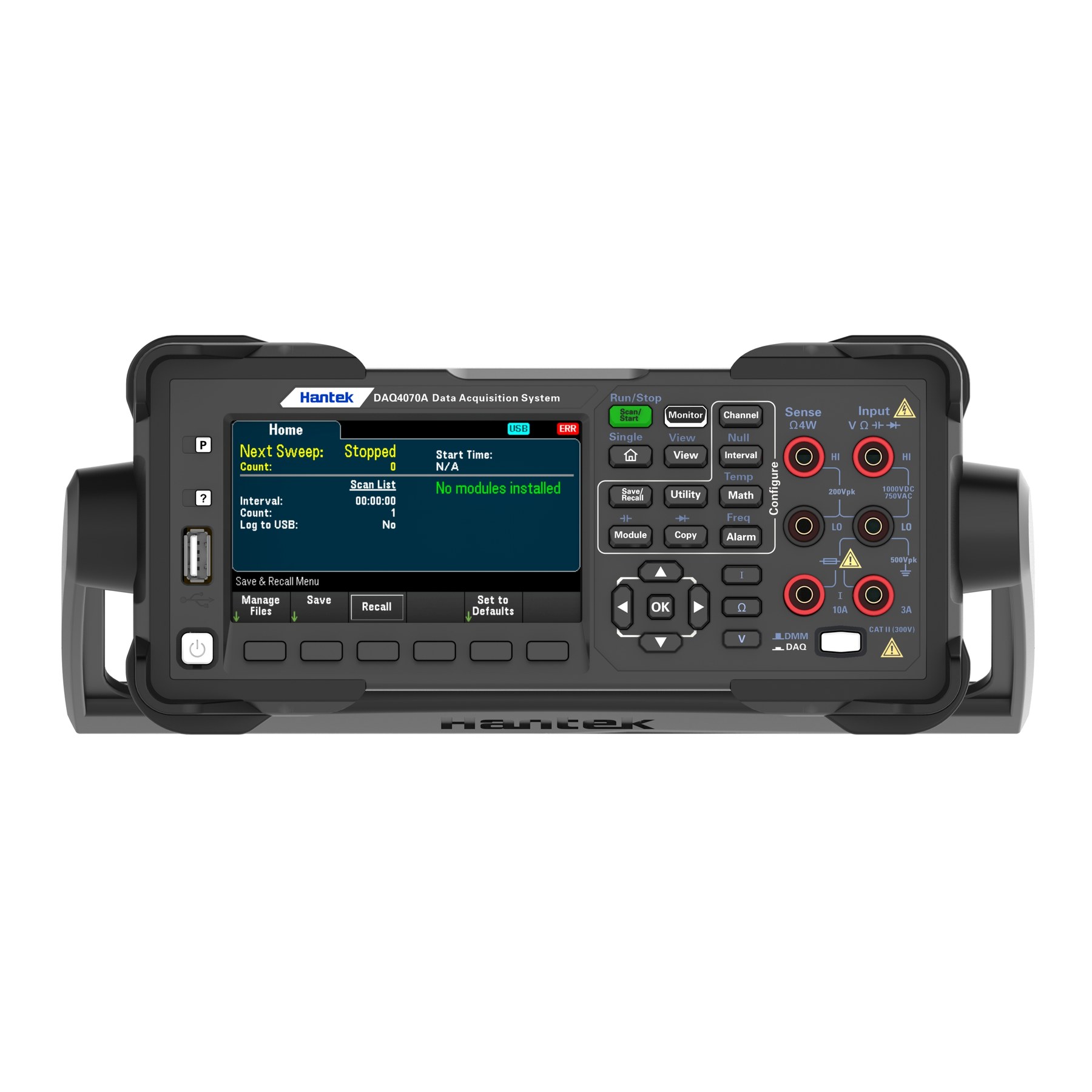

DAQ4070A 120通道数据采集器 450通道/秒 6½位。每个系统最多可达120个通道；最快450通道/秒扫描速率；支持6位半的采样精度；可同时测试电压 (AC/DC)、电流(AC/DC)、电阻（2线和4线制)、应变、频率周期、电容、温度 (10种热电偶/热敏电阻)；有14种采集控制卡可选，满足不同的应用需求；配有 LAN、USB 、RS232/485和GPIB（选配） 接口，通讯接口丰富。
同厂商产品
3U 4HP / 6U 4HP 两种 FMC 载板规格 · FPGA + ARM 处理器架构 · 标准 FMC 子卡接口 · 提供 RapidIO、千兆以太网、RS485、TTL 等高速与低速接口 · 作为 HBI 模块化平台的核心处理与互联载板
70MHz 至 6GHz 收发频率范围 · 双收双发通道 · 适用于多种信道带宽 · 配无线电通信基础算法库与四种基础波形算法库 · 面向分集接收与软件无线电系统开发
1.5MHz 至 40GHz 上下变频模块 · 最高 1GHz 瞬时带宽 · 发射增益 120dB 步进调整 · 集成上变频、下变频与中频调理通道 · FMC 模块化板卡，配合 HBI 信号处理器载板构建收发链路
- «
- 1
- »
HBI-ADCDAC 最高6.24GSPS 最高8GHz射频 2至40通道ADC/DAC功能板|坤恒顺维 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
KSW · 坤恒顺维
HBI-ADCDAC 最高6.24GSPS HBI ADC/DAC功能板
标准单/双 FMC 子卡结构 · 最高采样率 6.24GSPS · 最高射频频点 8GHz · 2 至 40 通道可选 · SMA-K 射频接口
产品简介
HBI-ADCDAC 系列 ADC 功能板 / DAC 功能板结构采用标准 FMC 子卡结构尺寸设计，可轻松与 HBI 信号处理器载板 FMC 接口配合，快速实现用户功能的配置。
ADC 功能板 / DAC 功能板根据采样率、带宽等指标分为高中低多类板卡。其中高速 ADC 功能板最高采样率达 6.24GSPS，最高射频频点 8GHz；高速 DAC 功能板最高复数采样率 2.5GSPS，最高射频频点 6GHz；低速型号提供 40 通道 ADC 或 18 通道 DAC 的高通道数方案。用户可以根据具体应用进行选型和搭配。
官方定位：面向软件无线电、阵列采集与宽带信号收发的模块化 ADC/DAC 子卡系列，与 HBI 信号处理器载板组合构成可灵活搭配的高速采集与波形发生平台。
核心参数
• 结构尺寸：标准单 FMC 子卡结构 / 双 FMC 子卡结构
• 数据接口：FMC 接口
• 射频接口：SMA-K
• 高速 ADC 最高采样率：6.24GSPS（双通道）
• 高速 ADC 最高射频频点：8GHz
• 高速 DAC 最大复数采样率：2.5GSPS（单通道）
• 高速 DAC 最高射频频点：6GHz
• 通道数范围：2 通道至 40 通道
• 采购价格：以坤恒顺维官方实时报价为准
高速 ADC 采集能力
• HBI-HADC-2CH-2 双通道高速 ADC 功能板：最大采样率 6.24GSPS，最高射频频点 8GHz
• HBI-HADC-2CH-1 双通道高速 ADC 功能板：最大采样率 2.56GSPS，最高射频频点 8GHz
• HBI-HADC-4CH-1 四通道高速 ADC 功能板：最大采样率 5GSPS，最高射频频点 3.2GHz
• HBI-HAD/DAC-8CH 八通道高速 ADC/DAC 功能板：八通道同步采集和发射，ADC 最高采样率 4GSPS，双 FMC 结构并匹配 6U 信号处理载板
中低速与高通道数采集
• HBI-MADC-4CH-1 四通道中速 ADC 功能板：最大采样率 500MSPS，最高射频频点 2GHz
• HBI-MADC-2CH-1 双通道中速 ADC 功能板：最大采样率 250MSPS，最高射频频点 900MHz
• HBI-LADC-40CH-1 四十通道低速 ADC 功能板：40 通道、16 比特，最大采样率 500kHz
• 低通道数低速型号适合高密度并行采集场景，通道数与比特位可按应用搭配
DAC 波形发生能力
• HBI-HDAC-1CH-1 单通道高速 DAC 功能板：最大复数采样率 2.5GSPS，最高射频频点 6GHz
• HBI-HDAC-2CH-1 双通道高速 DAC 功能板：最大复数采样率 1.5GSPS，最高射频频点 6GHz
• HBI-MAD/DAC-2CH-1 双通道中速 ADC/DAC 功能板：最大采样率 250MSPS，发射采样率 1.25Gsps
• HBI-LDAC-18CH-1 十八通道低速 DAC 功能板：18 通道、12 比特，最大采样率 1MHz
FMC 结构与接口适配
• 采用标准单 FMC 子卡结构 / 双 FMC 子卡结构尺寸设计，可轻松与 HBI 信号处理器载板 FMC 接口配合
• 数据接口为 FMC 接口，射频接口为 SMA-K
• 按采样率、带宽等指标分为高、中、低多类板卡，可根据具体应用选型和搭配
• 快速实现用户功能的配置与扩展
典型应用场景
• 软件无线电：ADC/DAC 子卡与 HBI 载板组合，搭建可重构软件无线电平台
• 宽带信号采集：6.24GSPS 高速 ADC 面向高射频频点的宽带信号采集
• 多通道同步收发：八通道高速 ADC/DAC 实现多通道同步采集和发射
• 阵列与并行采集：40 通道低速 ADC 与 18 通道低速 DAC 满足高通道数场景
• 复杂波形发生：高速 DAC 以 2.5GSPS 复数采样率产生宽带调制波形
型号、选件与参考价
• 高速 ADC：HBI-HADC-2CH-1、HBI-HADC-2CH-2、HBI-HADC-4CH-1
• 中速 ADC：HBI-MADC-4CH-1、HBI-MADC-2CH-1
• 高速 DAC：HBI-HDAC-1CH-1、HBI-HDAC-2CH-1
• ADC/DAC 混合：HBI-MAD/DAC-2CH-1、HBI-HAD/DAC-8CH
• 低速高通道数：HBI-LADC-40CH-1、HBI-LDAC-18CH-1
资源下载
产品页：HBI-ADCDAC 官方产品页
详细指标请见 HBI-ADCDAC 详细指标页
坤恒顺维（KSW） · onetest 仪器资源库
KSW · 坤恒顺维
HBI-ADCDAC 最高6.24GSPS HBI ADC/DAC功能板
详细指标
HBI-ADCDAC 系列 ADC 功能板 / DAC 功能板结构采用标准 FMC 子卡结构尺寸设计，可轻松与 HBI 信号处理器载板 FMC 接口配合，快速实现用户功能的配置。
ADC 功能板 / DAC 功能板根据采样率、带宽等指标分为高中低多类板卡。其中高速 ADC 功能板最高采样率达 6.24GSPS，最高射频频点 8GHz；高速 DAC 功能板最高复数采样率 2.5GSPS，最高射频频点 6GHz；低速型号提供 40 通道 ADC 或 18 通道 DAC 的高通道数方案。用户可以根据具体应用进行选型和搭配。
官方定位：面向软件无线电、阵列采集与宽带信号收发的模块化 ADC/DAC 子卡系列，与 HBI 信号处理器载板组合构成可灵活搭配的高速采集与波形发生平台。
详细指标
高速 ADC 功能板
• HBI-HADC-2CH-1 双通道高速ADC功能板：高速模数变换板，双通道，最大采样率2.56GSPS，最高射频频点8GHz
• HBI-HADC-2CH-2 双通道高速ADC功能板：高速模数变换板，双通道，最大采样率6.24GSPS，最高射频频点8GHz
• HBI-HADC-4CH-1 四通道高速ADC功能板：高速模数变换板，四通道，最大采样率5GSPS，最高射频频点3.2GHz
中速 ADC 功能板
• HBI-MADC-4CH-1 四通道中速ADC功能板：中速模数变换板，四通道，最大采样率500MSPS，最高射频频点2GHz
• HBI-MADC-2CH-1 双通道中速ADC功能板：中速模数变换板，双通道，最大采样率250MSPS，最高射频频点900MHz
高速 DAC 功能板
• HBI-HDAC-1CH-1 单通道高速DAC功能板：高速数模变换板，单通道，最大复数采样率2.5GSPS，最高射频频点6GHz
• HBI-HDAC-2CH-1 双通道高速DAC功能板：高速数模变换板，双通道，最大复数采样率1.5GSPS，最高射频频点6GHz
ADC/DAC 混合功能板
• HBI-MAD/DAC-2CH-1 双通道中速ADC/DAC功能板：中速模数/数模变换板，双通道，最大采样率250MSPS，发射采样率1.25Gsps
• HBI-HAD/DAC-8CH 八通道高速ADC/DAC功能板：高速模数/数模变换板，八通道同步采集和发射，ADC最高采样率4GSPS，双FMC结构，匹配6U信号处理载板
低速高通道数功能板
• HBI-LADC-40CH-1 四十通道低速ADC功能板：低速模数变换板，40通道，16比特，最大采样率500kHz
• HBI-LDAC-18CH-1 十八通道低速DAC功能板：低速数模变换板，18通道，12比特，最大采样率1MHz
结构与接口
• 结构尺寸：标准单FMC子卡结构 / 双FMC子卡结构
• 数据接口：FMC接口
• 射频接口：SMA-K
指标适用条件：采样率与射频频点为各功能板型号自身的最大值，不同型号的通道数、采样率与频点不可通用。
数据来源：坤恒顺维官网。
