木星7 PCIe高速AD采集卡
1GSps · 14bit
产品简介
产品简介
木星7 PCIe数据采集卡，主要升级了FPGA及DDR内存以及PCIe接口，升级版为一款搭载2片1GSps 14bit ADC，匹配1片FPGA和MCU的处理板，支持4路1GSps 14bit ADC输入，配合高速率的PCIe接口，具有性能强劲、平台通用、简单易用的特点，适合于在中高速采集速率多通道需求且需要数据回传、实时处理的系统中。同时支持雷电三接口，可外置使用。
性能特点
• FPGA采用Altera公司Arria10系列
• AVRMCU通过外部总线与FPGA互连，可运行较复杂的控制算法
• 采用ADC+FP：USB3.0、单片机通信串口、PCIe x8 Gen3.0接口、1个SFP+接口
• 14bit高速双通道ADC ，最高采样率可达1GS，最多板载两个ADC，可实现4路1GSps输入
• 8片DDR4内存( 8GB )

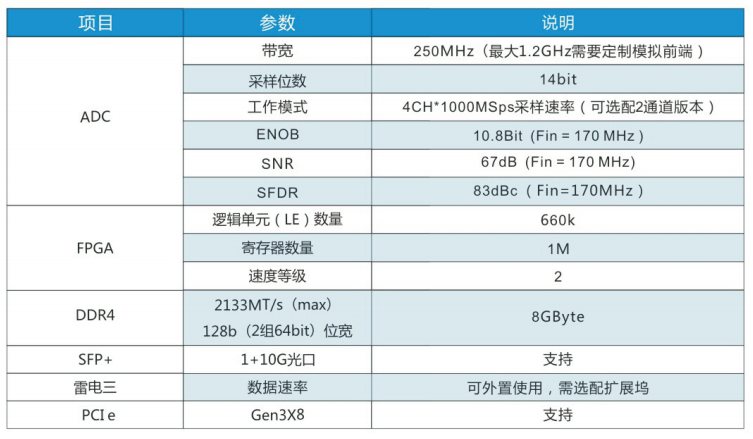

技术参数
资源下载
• 木星7 详细指标见 木星7 详细指标页。
注：以上内容与指标均取自光谷互连官网该产品页及其官方数据手册，未标注口径的为厂家公布值。
光谷互连 OVLINK · onetest 仪器资源库
光谷互连 · OVLINK
木星7 PCIe高速AD采集卡 详细指标
1GSps · 14bit
木星7 PCIe数据采集卡，主要升级了FPGA及DDR内存以及PCIe接口，升级版为一款搭载2片1GSps 14bit ADC，匹配1片FPGA和MCU的处理板，支持4路1GSps 14bit ADC输入，配合高速率的PCIe接口，具有性能强劲、平台通用、简单易用的特点，适合于在中高速采集速率多通道需求且需要数据回传、实时处理的系统中。同时支持雷电三接口，可外置使用。
主要特点：FPGA采用Altera公司Arria10系列；AVRMCU通过外部总线与FPGA互连，可运行较复杂的控制算法；采用ADC+FP：USB3.0、单片机通信串口、PCIe x8 Gen3.0接口、1个SFP+接口；14bit高速双通道ADC ，最高采样率可达1GS，最多板载两个ADC，可实现4路1GSps输入；8片DDR4内存( 8GB )。
详细指标
光谷互连官网未提供该产品的独立数据手册，官方公布的参数见产品介绍页。
注：以上内容与指标均取自光谷互连官网该产品页及其官方数据手册，未标注口径的为厂家公布值。
资源下载
• 木星7 产品介绍见 木星7 产品介绍页。
