AD-500 500MSps PCIe高速数据采集卡 12bit|光谷互连 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
光谷互连 · OVLINK
AD-500 PCIe高速数据采集卡
500MSps · 12bit
产品简介
产品简介
高速AD-500 PCIe数据采集卡为一款搭载2片500Msps 12bit高速ADC，匹配1片Stratix5高配置FPGA和4Gbyte DDR3内存的数据采样、发
送、及信号处理板，配合高速率的PCIe接口，具有性能强劲、平台通用、简单易用的特点，适合于在有高速采集需求且有大量数据回传的系统中。
性能特点
• 高速ADC，可实现多通道同时采集
• ADC支持外接参考时钟
• 采用ADC+FPGA+MCU的架构，可完成多种通信系统的设计
• 12bit高速ADC，最高采样率可达500MSps，最高可实现2通道同时采集
• AVRMCU通过外部总线与FPGA互连，可运行较复杂的控制算法
• 丰富的对外接口：USB3.0、单片机通信串口、PCIe接口
• 加入模拟前端(可更换)，输入DC耦合300M带宽，可调输入档位，更广的输入范围，最高支持2.5Vpp

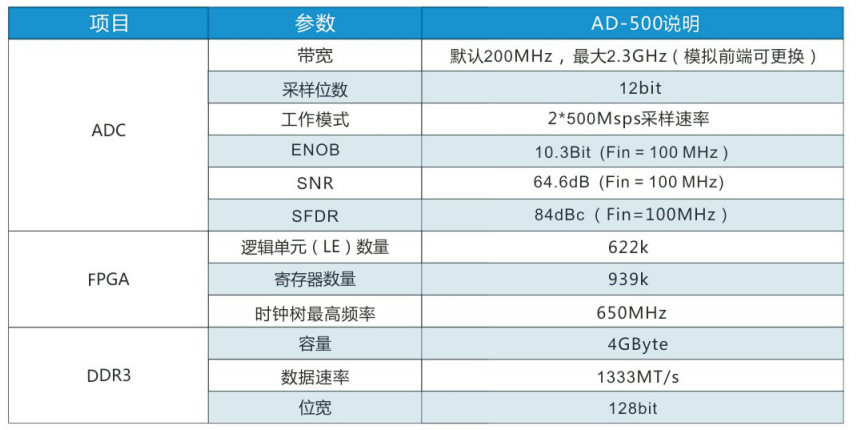

技术参数
资源下载
• AD-500 详细指标见 AD-500 详细指标页。
注：以上内容与指标均取自光谷互连官网该产品页及其官方数据手册，未标注口径的为厂家公布值。
光谷互连 OVLINK · onetest 仪器资源库
光谷互连 · OVLINK
AD-500 PCIe高速数据采集卡 详细指标
500MSps · 12bit
高速AD-500 PCIe数据采集卡为一款搭载2片500Msps 12bit高速ADC，匹配1片Stratix5高配置FPGA和4Gbyte DDR3内存的数据采样、发
送、及信号处理板，配合高速率的PCIe接口，具有性能强劲、平台通用、简单易用的特点，适合于在有高速采集需求且有大量数据回传的系统中。
主要特点：高速ADC，可实现多通道同时采集；ADC支持外接参考时钟；采用ADC+FPGA+MCU的架构，可完成多种通信系统的设计；12bit高速ADC，最高采样率可达500MSps，最高可实现2通道同时采集；AVRMCU通过外部总线与FPGA互连，可运行较复杂的控制算法；丰富的对外接口：USB3.0、单片机通信串口、PCIe接口。
详细指标
光谷互连官网未提供该产品的独立数据手册，官方公布的参数见产品介绍页。
注：以上内容与指标均取自光谷互连官网该产品页及其官方数据手册，未标注口径的为厂家公布值。
资源下载
• AD-500 产品介绍见 AD-500 产品介绍页。
光谷互连 OVLINK · onetest 仪器资源库
全部
厂家联系方式
电话：027-59376766 / 59376767
服务电话：18674015134
Email：Sales@ovlink.com.cn
地址：武汉东湖新技术开发区高新大道999号未来科技城C2-802
官网：www.ovlink.com.cn
