木星10 PCIe高速AD采集卡
6.4GSps · 12bit
产品简介
应用简介
木星10 PCIe数据采集卡，主要升级了FPGA及DDR内存以及PCIe接口，升级版为一款搭载2片6.4GSps 12bit ADC ，匹配1片FPGA和MCU的处理板，支持2路6.4GSps 12bit ADC输入或者配置为4路3.2GSps，配合高速率的PCIe接口，具有性能强劲、平台通用、简单易用的特点，适合于在中高速采集速率多通道需求且需要数据回传、实时处理的系统中。同时支持雷电E接口，可外置使用。
性能特点
• 采用ADC+FPGA+MCU的架构，可完成多种通信系统的设计
• FPGA采用Altera公司Arria10系列
• 12bit高速双通道ADC，最高采样率可达6.4GSps，最多板载两个ADC，可实现2路6.4GSps输入，或者配置为4路3.2GSps
• AVRMCU通过外部总线与FPGA互连，可运行较复杂的控制算法
• 丰富的对外接口：USB3.0、单片机通信串口、PCIe x8 Gen3.0接口、1个SFP+接口
• 8片DDR4内存（8GB）

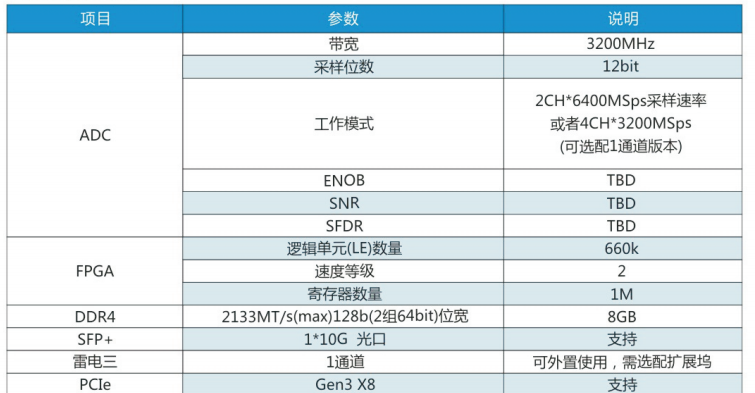

技术参数
资源下载
• 木星10 详细指标见 木星10 详细指标页。
注：以上内容与指标均取自光谷互连官网该产品页及其官方数据手册，未标注口径的为厂家公布值。
光谷互连 OVLINK · onetest 仪器资源库
光谷互连 · OVLINK
木星10 PCIe高速AD采集卡 详细指标
6.4GSps · 12bit
木星10 PCIe数据采集卡，主要升级了FPGA及DDR内存以及PCIe接口，升级版为一款搭载2片6.4GSps 12bit ADC ，匹配1片FPGA和MCU的处理板，支持2路6.4GSps 12bit ADC输入或者配置为4路3.2GSps，配合高速率的PCIe接口，具有性能强劲、平台通用、简单易用的特点，适合于在中高速采集速率多通道需求且需要数据回传、实时处理的系统中。同时支持雷电E接口，可外置使用。
主要特点：采用ADC+FPGA+MCU的架构，可完成多种通信系统的设计；FPGA采用Altera公司Arria10系列；12bit高速双通道ADC，最高采样率可达6.4GSps，最多板载两个ADC，可实现2路6.4GSps输入，或者配置为4路3.2GSps；AVRMCU通过外部总线与FPGA互连，可运行较复杂的控制算法；丰富的对外接口：USB3.0、单片机通信串口、PCIe x8 Gen3.0接口、1个SFP+接口；8片DDR4内存（8GB）。
详细指标
光谷互连官网未提供该产品的独立数据手册，官方公布的参数见产品介绍页。
注：以上内容与指标均取自光谷互连官网该产品页及其官方数据手册，未标注口径的为厂家公布值。
资源下载
• 木星10 产品介绍见 木星10 产品介绍页。
光谷互连 OVLINK · onetest 仪器资源库
