AD-3000 PCIe高速数据采集卡
30GSps · 6bit
产品简介
产品简介
高速AD30000 PCIe数据采集卡为一款搭载1片30GSps 6bit高速ADC，匹配1片Stratix5高配置FPGA和4Gbyte DDR3内存的数据采样、发送、及信号处理板，配合高速率的PCIe接口，具有性能强劲、平台通用、简单易用的特点，适合于在有高速采集需求且有大量数据回传的系统中。
性能特点
• AVRMCU通过外部总线与FPGA互连，可运行较复杂的控制算法
• 6bit高速ADC，最高采样率可达30GSps
• 4GByte容量DDR3内存
• ADC支持外接参考时钟
• 采用ADC+FPGA+MCU的架构，可实现数据采集、信号处理等场景应用
• 丰富的对外接口:USB3.0、单片机通信串口、PCIe接口

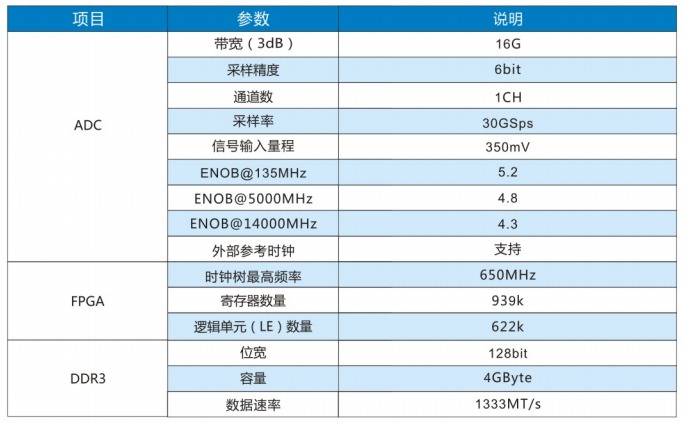

技术参数
资源下载
• AD-3000 详细指标见 AD-3000 详细指标页。
注：以上内容与指标均取自光谷互连官网该产品页及其官方数据手册，未标注口径的为厂家公布值。
光谷互连 OVLINK · onetest 仪器资源库
光谷互连 · OVLINK
AD-3000 PCIe高速数据采集卡 详细指标
30GSps · 6bit
高速AD30000 PCIe数据采集卡为一款搭载1片30GSps 6bit高速ADC，匹配1片Stratix5高配置FPGA和4Gbyte DDR3内存的数据采样、发送、及信号处理板，配合高速率的PCIe接口，具有性能强劲、平台通用、简单易用的特点，适合于在有高速采集需求且有大量数据回传的系统中。
主要特点：AVRMCU通过外部总线与FPGA互连，可运行较复杂的控制算法；6bit高速ADC，最高采样率可达30GSps；4GByte容量DDR3内存；ADC支持外接参考时钟；采用ADC+FPGA+MCU的架构，可实现数据采集、信号处理等场景应用；丰富的对外接口:USB3.0、单片机通信串口、PCIe接口。
详细指标
光谷互连官网未提供该产品的独立数据手册，官方公布的参数见产品介绍页。
注：以上内容与指标均取自光谷互连官网该产品页及其官方数据手册，未标注口径的为厂家公布值。
资源下载
• AD-3000 产品介绍见 AD-3000 产品介绍页。
