BT4856E 误码仪风冷一体机
800G 4通道 · 24.33GBd
产品简介
800G 四通道风冷一体机 (BT4856E-F) 是一款集成误码仪、 MCB 板的综合测试系统 , 该一体机可同时对 4 个光模块进行误码测试，采用涡轮风扇对光模块进行散热，支持硬件 FEC 功能，每个通道均支持 NRZ/PAM4 信号下的多种速率，并有多种码型可选； 支持 MCB 板模组快速更换，兼容 OSFP、QSFP-DD、QSFP28、 QSFP56、QSFP112 等多种不同封装形式的光模块。
应用领域
• 光收发模块（QSFP-DD/OSFP/QSFP28）研发和生产，特别是并行 400G、800G 产品
• 各种高速线缆（QSFP-DD/OSFP/QSFP28）的研发和生产
• AEC 铜缆模块 800G-AEC-QDD 转 800G-AEC-QDD 的研发和生产
• 系统设备供应商来料质量检验和生产
• 系统设备的安装和故障解决
性能特点
• 速率支持范围：24.33GBd ～ 56Gbaud
• 支持切换输入输出极性
• 支持 KP4-RS（544，514）FEC 功能，发射端支持 7 TAP 预加重设置，支持输出幅值设置
• 支持多种测试码型，PRBS7Q ～ PRBS58Q、SSPRQ 和自定义码型等
• 触发信号支持分频输出；支持软件远程切换时钟输出
• 兼容各种不同封装的光模块测试，支持接口更换
• 通讯接口：网口、串口，使用上位机软件控制
• 集成风扇设计，实现低成本温控测试。（15W-OSFP 模块连续温控一小时，温度维持 55℃内）
产品优势
• 品质优势：作为行业最先提出误码仪一体机的供应商，有着多年的实战经验，设备安全、可靠性、寿命长、 稳定性好等，在行业处于领先的地位
• 绿色环保：采用零噪音技术，核心的零部件都用著名品牌，部分零部件可靠性要求达到工业军工级标准；低功耗， 节省电能能耗，节能环保
• 可订制 8 端口测试一体机
• 可根据客户需求定制测试系统
技术参数
模块测试指标
核心参数
• 速率 (Gbps)：25.78125 26.5625 56.25 NRZ
• 速率 (GBaud)：25.78125 26.5625 56.25 PAM4
• 自定义码型支持：120bits
• 自定义码型支持：120bits
• 输出幅值 (mV)：0至900 交流耦合，差分
• 时钟输出幅值 (mV)：500 交流耦合、单端 50ohm
• 电接收通道幅度 (mV)：380至650 交流耦合 , 差分
• 温控范围 ＜：55℃
• 稳定性：±3℃ [1]
• 输出范围：3.1至3.5V
资源下载
• BT4856E 详细指标见 BT4856E 详细指标页。
注：以上内容与指标均取自光谷互连官网该产品页及其官方数据手册，未标注口径的为厂家公布值。
光谷互连 OVLINK · onetest 仪器资源库
光谷互连 · OVLINK
BT4856E 误码仪风冷一体机 详细指标
800G 4通道 · 24.33GBd
800G 四通道风冷一体机 (BT4856E-F) 是一款集成误码仪、 MCB 板的综合测试系统 , 该一体机可同时对 4 个光模块进行误码测试，采用涡轮风扇对光模块进行散热，支持硬件 FEC 功能，每个通道均支持 NRZ/PAM4 信号下的多种速率，并有多种码型可选； 支持 MCB 板模组快速更换，兼容 OSFP、QSFP-DD、QSFP28、 QSFP56、QSFP112 等多种不同封装形式的光模块。
主要特点：光收发模块（QSFP-DD/OSFP/QSFP28）研发和生产，特别是并行 400G、800G 产品；各种高速线缆（QSFP-DD/OSFP/QSFP28）的研发和生产；AEC 铜缆模块 800G-AEC-QDD 转 800G-AEC-QDD 的研发和生产；系统设备供应商来料质量检验和生产；系统设备的安装和故障解决；速率支持范围：24.33GBd ～ 56Gbaud。
性能特点
• 速率支持范围：24.33GBd ～ 56Gbaud
• 支持切换输入输出极性
• 支持 KP4-RS（544，514）FEC 功能，发射端支持 7 TAP 预加重设置，支持输出幅值设置
• 支持多种测试码型，PRBS7Q ～ PRBS58Q、SSPRQ 和自定义码型等
• 触发信号支持分频输出；支持软件远程切换时钟输出
• 兼容各种不同封装的光模块测试，支持接口更换
• 通讯接口：网口、串口，使用上位机软件控制
• 集成风扇设计，实现低成本温控测试。（15W-OSFP 模块连续温控一小时，温度维持 55℃内）
产品优势
• 品质优势：作为行业最先提出误码仪一体机的供应商，有着多年的实战经验，设备安全、可靠性、寿命长、 稳定性好等，在行业处于领先的地位
• 绿色环保 ： 采用零噪音技术， 核心的零部件都用著名品牌， 部分零部件可靠性要求达到工业军工级标准 ； 低功耗， 节省电能能耗，节能环保
• 可订制 8 端口测试一体机
• 可根据客户需求定制测试系统
详细指标

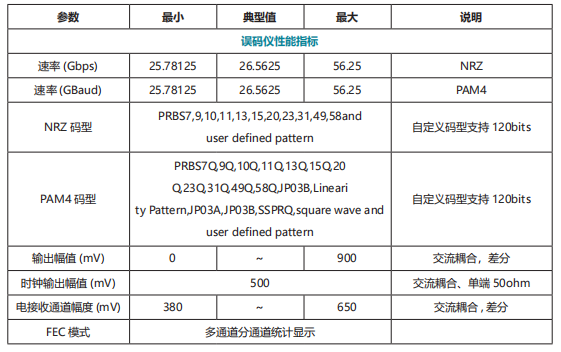

误码仪性能指标
• 速率 (Gbps)：25.78125 26.5625 56.25 NRZ
• 速率 (GBaud)：25.78125 26.5625 56.25 PAM4
NRZ 码型
• PRBS7,9,10,11,13,15,20,23,31,49,58and
• user defined pattern
• 自定义码型支持：120bits
PAM4 码型
• PRBS7Q,9Q,10Q,11Q,13Q,15Q,20
• Q,23Q,31Q,49Q,58Q,JP03B,Lineari
• ty Pattern,JP03A,JP03B,SSPRQ,square wave and
• user defined pattern
• 自定义码型支持：120bits
• 输出幅值 (mV)：0至900 交流耦合，差分
• 时钟输出幅值 (mV)：500 交流耦合、单端 50ohm
• 电接收通道幅度 (mV)：380至650 交流耦合 , 差分
• FEC 模式多通道分通道统计显示

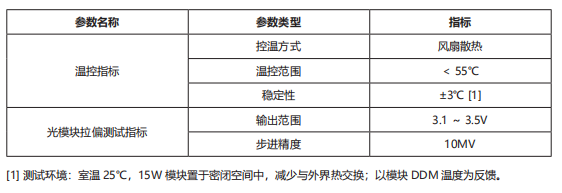

模块测试指标
参数名称参数类型指标
温控指标
控温方式风扇散热
• 温控范围 ＜：55℃
• 稳定性：±3℃ [1]
光模块拉偏测试指标
• 输出范围：3.1至3.5V
• 步进精度：10MV
• [1] 测试环境：室温 25℃，15W 模块置于密闭空间中，减少与外界热交换；以模块 DDM 温度为反馈。
注：以上内容与指标均取自光谷互连官网该产品页及其官方数据手册，未标注口径的为厂家公布值。
资源下载
• BT4856E 产品介绍见 BT4856E 产品介绍页。
