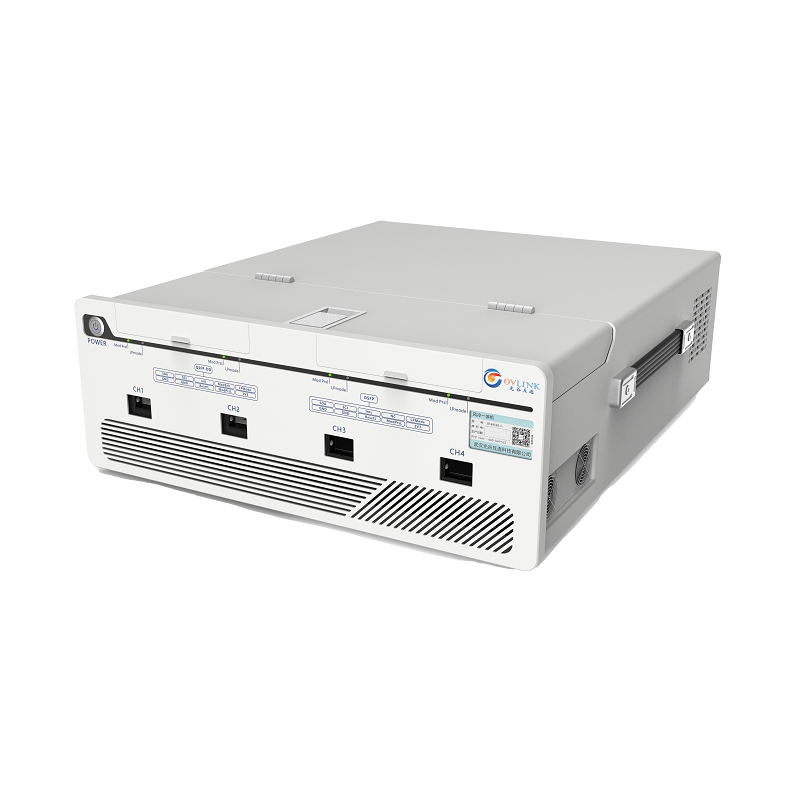

BT4856E-H 误码综合测试一体机
800G 4通道 · 56.25Gbps
产品简介
光模块测试一体机包含集成测试板式误码仪以及配套升降温 TEC 系统，以实现超低成本，超多型号，超便捷的光模块三温性能测试，所集成的误码仪支持多速率 NRZ/PAM4 信号输出及接收，硬件 FEC 功能，7 TAP 预加重设置，接收端支持 GAIN 和 CTLE 设置等丰富功能。光口测试板可以更换不同型号，以匹配各种光模块型号测试。配套的 TEC 平台不仅升降温速度快，音小，体积小，方便适应各种空间环境， 还可以提供工业级的模块所需的测试温度需求。让客户充分验证相关产品性能。
性能特点
• 高度集成 TEC+ 误码仪功能，节省设备使用及维护费用
• 误码仪光通道接口支持多个光口并行工作，可支持 QSFP-DD，OSFP，QSFP112，QSFP56 等模块及 AOC 线缆测试
• TEC 尺寸小，放置方便，升降温速度快，噪音小
• TEC 支持工业化工业级温度测试
• NRZ 码型：PRBS7、9、10、11、13、15、20、23、31、49、58
• PAM4 码型：PRBS7、9、10、11、13、15、20、23、31、49、58Q、SSPRQ、Linearity test pattern、 JP03A、JP03B、user defined
• NRZ 速率：24.33Gbps~56.25Gbps（可选）
• PAM4 速率：24.8832GBd~57.8GBd（可选）
• 时钟：支持触发时钟分频系数 • 输出极性翻转：正常、翻转
• 发射端支持 7 TAP 预加重设置，支持输出幅值设置
• 接收端支持 GAIN 和 CTLE 设置
• 支持 KP4-RS（544，514）FEC 功能
• 测试时间设定：无定时（连续测试）、30 秒、2 分钟、10 分钟、30 分钟、自定义定时
• 通讯接口：支持 USB，使用上位机软件控制
• 支持 BER 曲线图显示界面
• 支持 KP4 FEC 分析界面
技术参数
核心参数
• 速率 (Gbps)：25.78125 26.5625 51.5625 NRZ
• 速率 (GBaud)：25.78125 26.5625 53.125 PAM4
• PRBS：7, 9, 10, 11, 13, 15, 20, 23, 31, 49, 58 and user defined pattern
• 自定义码型支持：120bits
• PRBS：7Q, 9Q, 10Q, 11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q,JP03B, Linearity Pattern, JP03A,JP03B, SSPRQ,square wave and user defined pattern
• 自定义码型支持：120bits
• 输出幅值：0mV ～ 900mv 交流耦合，差分
• 时钟输出幅值：500mv 交流耦合、单端 50ohm
• 电接收通道幅度 (mV)：380mv ～ 650mv 交流耦合 , 差分
• 空载温度：-30℃ NA 90℃ TEC 表面温度
资源下载
• BT4856E-H 详细指标见 BT4856E-H 详细指标页。
注：以上内容与指标均取自光谷互连官网该产品页及其官方数据手册，未标注口径的为厂家公布值。
光谷互连 OVLINK · onetest 仪器资源库
光谷互连 · OVLINK
BT4856E-H 误码综合测试一体机 详细指标
800G 4通道 · 56.25Gbps
光模块测试一体机包含集成测试板式误码仪以及配套升降温 TEC 系统，以实现超低成本，超多型号，超便捷的光模块三温性能测试，所集成的误码仪支持多速率 NRZ/PAM4 信号输出及接收，硬件 FEC 功能，7 TAP 预加重设置，接收端支持 GAIN 和 CTLE 设置等丰富功能。光口测试板可以更换不同型号，以匹配各种光模块型号测试。配套的 TEC 平台不仅升降温速度快，音小，体积小，方便适应各种空间环境， 还可以提供工业级的模块所需的测试温度需求。让客户充分验证相关产品性能。
主要特点：高度集成 TEC+ 误码仪功能，节省设备使用及维护费用；误码仪光通道接口支持多个光口并行工作，可支持 QSFP-DD，OSFP，QSFP112，QSFP56 等模块及 AOC 线缆测试；TEC 尺寸小，放置方便，升降温速度快，噪音小；TEC 支持工业化工业级温度测试；NRZ 码型：PRBS7、9、10、11、13、15、20、23、31、49、58；PAM4 码型：PRBS7、9、10、11、13、15、20、23、31、49、58Q、SSPRQ、Linearity test pattern、 JP03A、JP03B、user defined。
性能特点
• 高度集成 TEC+ 误码仪功能，节省设备使用及维护费用
• 误码仪光通道接口支持多个光口并行工作，可支持 QSFP-DD，OSFP，QSFP112，QSFP56 等模块及 AOC 线缆测试
• TEC 尺寸小，放置方便，升降温速度快，噪音小
• TEC 支持工业化工业级温度测试
• NRZ 码型：PRBS7、9、10、11、13、15、20、23、31、49、58
• PAM4 码型：PRBS7、9、10、11、13、15、20、23、31、49、58Q、SSPRQ、Linearity test pattern、
• JP03A、JP03B、user defined
• NRZ 速率：24.33Gbps~56.25Gbps（可选）
• PAM4 速率：24.8832GBd~57.8GBd（可选）
• 时钟：支持触发时钟分频系数
• 输出极性翻转：正常、翻转
• 发射端支持 7 TAP 预加重设置，支持输出幅值设置
• 接收端支持 GAIN 和 CTLE 设置
• 支持 KP4-RS（544，514）FEC 功能
• 测试时间设定：无定时（连续测试）、30 秒、2 分钟、10 分钟、30 分钟、自定义定时
• 通讯接口：支持 USB，使用上位机软件控制
• 支持 BER 曲线图显示界面
• 支持 KP4 FEC 分析界面

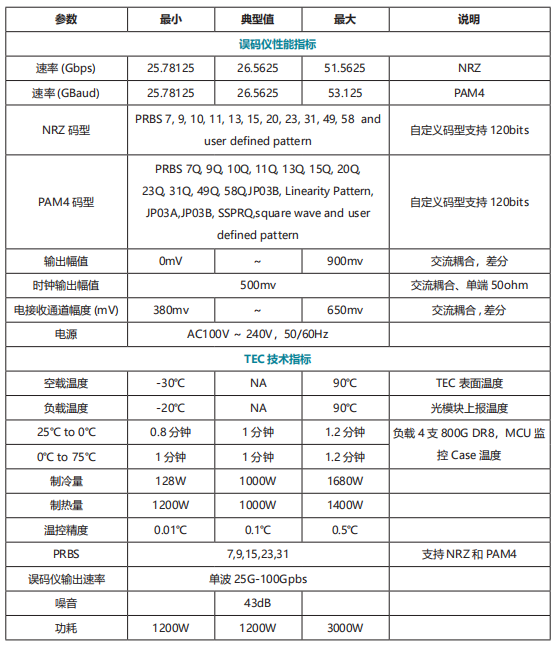

详细指标
误码仪性能指标
• 速率 (Gbps)：25.78125 26.5625 51.5625 NRZ
• 速率 (GBaud)：25.78125 26.5625 53.125 PAM4
NRZ 码型
• PRBS：7, 9, 10, 11, 13, 15, 20, 23, 31, 49, 58 and user defined pattern
• 自定义码型支持：120bits
PAM4 码型
• PRBS：7Q, 9Q, 10Q, 11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q,JP03B, Linearity Pattern, JP03A,JP03B, SSPRQ,square wave and user defined pattern
• 自定义码型支持：120bits
• 输出幅值：0mV ～ 900mv 交流耦合，差分
• 时钟输出幅值：500mv 交流耦合、单端 50ohm
• 电接收通道幅度 (mV)：380mv ～ 650mv 交流耦合 , 差分
• 电源 AC100V ～ 240V，50/60Hz
TEC 技术指标
• 空载温度：-30℃ NA 90℃ TEC 表面温度
• 负载温度：-20℃ NA 90℃ 光模块上报温度
• 25℃ to 0℃ 0.8 分钟 1 分钟 1.2 分钟负载 4 支 800G DR8，MCU 监
• 控 Case 温度0℃ to 75℃ 1 分钟 1 分钟 1.2 分钟
• 制冷量：128W 1000W 1680W
• 制热量：1200W 1000W 1400W
• 温控精度：0.01℃ 0.1℃ 0.5℃
• PRBS：7,9,15,23,31 支持 NRZ 和 PAM4
• 误码仪输出速率单波：25G-100Gpbs
• 噪音：43dB
• 功耗：1200W 1200W 3000W
注：以上内容与指标均取自光谷互连官网该产品页及其官方数据手册，未标注口径的为厂家公布值。
资源下载
• BT4856E-H 产品介绍见 BT4856E-H 产品介绍页。
