BT28106E-H 误码综合测试系统
1.6T 2通道 · 106.25GBd
产品简介
1.6T 两通道一体机(BT28106E-H)是一款集成1.6T 误码仪、MCB 板、TEC 温控单元的误码综合测试系统,该一体机可同时对2 个高速线缆模块或光模块进行误码测试，支持硬件FEC 功能，每个通道均支持NRZ/PAM4 信号下的多种速率，并有多种码型可选；支持MCB 板和TEC 模组快速更换，兼容OSFP、QSFP-DD、QSFP56、QSFP112 等多种不同封装形式的模块。TEC 空载温度可到-15℃～85℃，2 个端口独立控温，支持同时测试不同的温度。
应用领域
• 光收发模块（QSFP-DD/OSFP）研发和生产，特别是并行1.6T 产品
• 各种1.6T 高速线缆（QSFP-DD/OSFP）的研发和生产
• 系统设备供应商来料质量检验和生产
• 系统设备的安装和故障解决
性能特点
• 集成误码仪、MCB 板、TEC 温控单元，可同时测试2 只高速线缆模块或光模块
• 兼容各种不同封装的光模块测试，支持接口更换
• 速率支持典型值：106.25GBd，各通道可独立配置为NRZ 或PAM4 信号格式
• 支持多种测试码型，PRBS7Q～PRBS58Q、SSPRQ 和自定义码型等
• 支持硬件FEC 功能，PCS layer of RS-FEC
• 输出极性翻转
• 发射端支持10 TAP 预加重设置
• 支持输出幅值设置
• TEC 制冷制热部分采用分体式独立设计，可以拆卸更换或者维护
• TEC 制冷片支持AC 快速连续升降温，超长的TEC 寿命
• 双面TEC 制冷制热，效率更高；2 个端口独立控温，支持同时测试不同的温度
• 独立气缸，每个通道的气缸可单独控制，通道间无影响
• 通讯接口：网口，使用上位机软件控制
技术参数
TEC 技术指标
产品优势
• 品质优势：作为行业最先提出TEC 误码仪一体机的供应商，有着多年的实战经验，设备安全、可靠性、寿命长、稳定性好等，在行业处于领先的地位
• 效率优势：作为行业唯一能制造工业级温度的TEC 一体机，设备升降温速度领先于行业，处于龙头地位
• 温度范围更宽：1.6T 光模块2 端口的上报温度-20 度到90 度范围
• 绿色环保：采用零噪音技术，核心的零部件都用著名品牌，部分零部件可靠性要求达到工业军工级标准；低功耗，节省电能能耗，节能环保
• 标准机2 个端口，如有需求，可订制4 端口测试一体机
• 可根据客户需求定制测试系统
支持的测试项目
• 支持光模块的光眼图测试，提供三温环境和高速信号源
• 支持灵敏度测试，提供三温环境，提供高速信号源和接收端误码分析，支持非FEC 模式和FEC 模式测试
• 支持线缆的线序测试，包含通道线序测试和通道极性测试
• 支持功耗测试，监控光模块/线缆模块的工作电压和工作电流，计算各个温度点下的功耗
• 支持电压拉偏测试，提供电压拉偏设置，3.1V 至3.5V，设置精度0.01V
• 支持模块内部寄存器参数读写
• 支持模块的DDM 温度校准
产品选型
核心参数
• 速率 (Gbps)：106.25 NRZ
• 速率 (GBaud)：106.25 PAM4
• PRBS：7, 9, 10, 11, 13, 15, 20, 23, 31, and user pattern
• 自定义码型支持：120bits
• PRBS：7Q, 9Q, 10Q, 11Q, 13Q, 15Q, 20Q, 23Q, 31Q, JP03B, Linearity Pattern, JP03A,JP03B, SSPRQ,square wave and user pattern
• 自定义码型支持：120bits
• 输出幅值 (mV)：0至900 交流耦合，差分
• 时钟输出幅值 (mV)：500 交流耦合、单端 50ohm
• 电接收通道幅度 (mV)：100至650 交流耦合 , 差分
• 空载温度（℃）：-15 NA 85 TEC 表面温度
资源下载
• BT28106E-H 详细指标见 BT28106E-H 详细指标页。
注：以上内容与指标均取自光谷互连官网该产品页及其官方数据手册，未标注口径的为厂家公布值。
光谷互连 OVLINK · onetest 仪器资源库
光谷互连 · OVLINK
BT28106E-H 误码综合测试系统 详细指标
1.6T 2通道 · 106.25GBd
1.6T 两通道一体机(BT28106E-H)是一款集成1.6T 误码仪、MCB 板、TEC 温控单元的误码综合测试系统,该一体机可同时对2 个高速线缆模块或光模块进行误码测试，支持硬件FEC 功能，每个通道均支持NRZ/PAM4 信号下的多种速率，并有多种码型可选；支持MCB 板和TEC 模组快速更换，兼容OSFP、QSFP-DD、QSFP56、QSFP112 等多种不同封装形式的模块。TEC 空载温度可到-15℃～85℃，2 个端口独立控温，支持同时测试不同的温度。
主要特点：光收发模块（QSFP-DD/OSFP）研发和生产，特别是并行1.6T 产品；各种1.6T 高速线缆（QSFP-DD/OSFP）的研发和生产；系统设备供应商来料质量检验和生产；系统设备的安装和故障解决；集成误码仪、MCB 板、TEC 温控单元，可同时测试2 只高速线缆模块或光模块；兼容各种不同封装的光模块测试，支持接口更换。
性能特点
• 集成误码仪、MCB 板、TEC 温控单元，可同时测试 2 只高速线缆模块或光模块
• 兼容各种不同封装的光模块测试，支持接口更换
• 速率支持典型值：106.25GBd，各通道可独立配置为 NRZ 或 PAM4 信号格式
• 支持多种测试码型，PRBS7Q ～ PRBS58Q、SSPRQ 和自定义码型等
• 支持硬件 FEC 功能，PCS layer of RS-FEC
• 输出极性翻转
• 发射端支持 10 TAP 预加重设置
• 支持输出幅值设置
• TEC 制冷制热部分采用分体式独立设计，可以拆卸更换或者维护
• TEC 制冷片支持 AC 快速连续升降温，超长的 TEC 寿命
• 双面 TEC 制冷制热，效率更高；2 个端口独立控温，支持同时测试不同的温度
• 独立气缸，每个通道的气缸可单独控制，通道间无影响
• 通讯接口：网口，使用上位机软件控制
详细指标

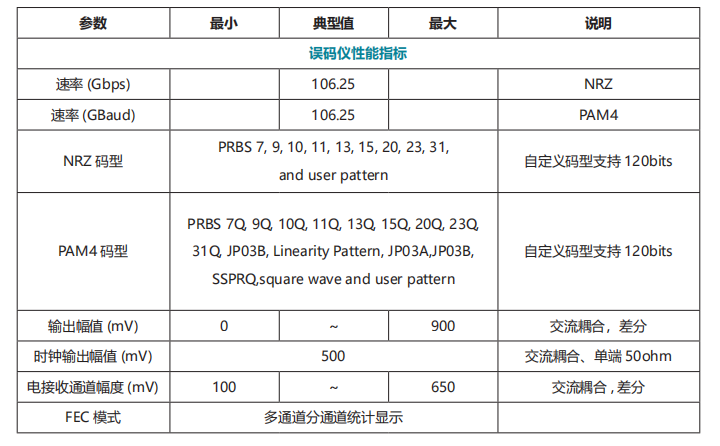

误码仪性能指标
• 速率 (Gbps)：106.25 NRZ
• 速率 (GBaud)：106.25 PAM4
NRZ 码型
• PRBS：7, 9, 10, 11, 13, 15, 20, 23, 31, and user pattern
• 自定义码型支持：120bits
PAM4 码型
• PRBS：7Q, 9Q, 10Q, 11Q, 13Q, 15Q, 20Q, 23Q, 31Q, JP03B, Linearity Pattern, JP03A,JP03B, SSPRQ,square wave and user pattern
• 自定义码型支持：120bits
• 输出幅值 (mV)：0至900 交流耦合，差分
• 时钟输出幅值 (mV)：500 交流耦合、单端 50ohm
• 电接收通道幅度 (mV)：100至650 交流耦合 , 差分
• FEC 模式多通道分通道统计显示

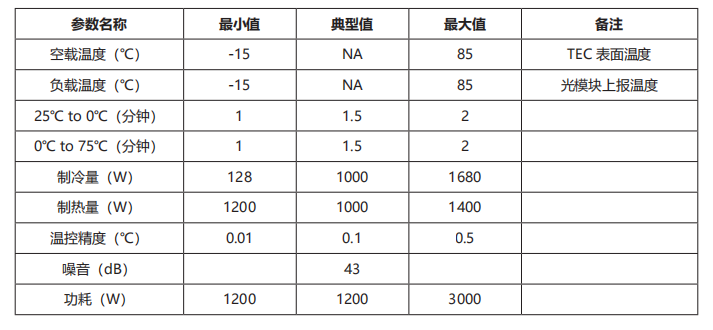

TEC 技术指标
• 空载温度（℃）：-15 NA 85 TEC 表面温度
• 负载温度（℃）：-15 NA 85 光模块上报温度
• 25℃ to 0℃（分钟） 1 1.5 2
• 0℃ to 75℃（分钟） 1 1.5 2
• 制冷量（W）：128 1000 1680
• 制热量（W）：1200 1000 1400
• 温控精度（℃）：0.01 0.1 0.5
• 噪音（dB）：43
• 功耗（W）：1200 1200 3000
支持的测试项目
• 支持光模块的光眼图测试，提供三温环境和高速信号源
• 支持灵敏度测试，提供三温环境，提供高速信号源和接收端误码分析，支持非 FEC 模式和 FEC 模式测试
• 支持线缆的线序测试，包含通道线序测试和通道极性测试
• 支持功耗测试，监控光模块 / 线缆模块的工作电压和工作电流，计算各个温度点下的功耗
• 支持电压拉偏测试，提供电压拉偏设置，3.1V 至 3.5V，设置精度 0.01V
• 支持模块内部寄存器参数读写
• 支持模块的 DDM 温度校准
产品优势
• 品质优势 ： 作为行业最先提出 TEC 误码仪一体机的供应商， 有着多年的实战经验， 设备安全、 可靠性、 寿命长、 稳定性好等，在行业处于领先的地位
• 效率优势：作为行业唯一能制造工业级温度的 TEC 一体机，设备升降温速度领先于行业，处于龙头地位
• 温度范围更宽：1.6T 光模块 2 端口的上报温度 -20 度到 90 度范围
• 绿色环保 ： 采用零噪音技术， 核心的零部件都用著名品牌， 部分零部件可靠性要求达到工业军工级标准 ； 低功耗， 节省电能能耗，节能环保
• 标准机 2 个端口，如有需求，可订制 4 端口测试一体机
• 可根据客户需求定制测试系统

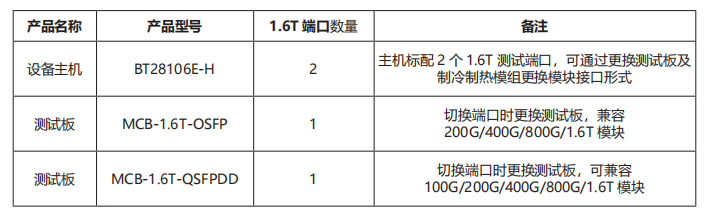

型号与选件
• 产品名称产品型号 1.6T 端口数量备注
• 设备主机 BT28106E-H 2 主机标配 2 个 1.6T 测试端口，可通过更换测试板及 制冷制热模组更换模块接口形式 测试板 MCB-1.6T-OSFP 1 切换端口时更换测试板，兼容
• 200G/400G/800G/1.6T 模块 测试板 MCB-1.6T-QSFPDD 1 切换端口时更换测试板，可兼容
• 100G/200G/400G/800G/1.6T 模块
注：以上内容与指标均取自光谷互连官网该产品页及其官方数据手册，未标注口径的为厂家公布值。
资源下载
• BT28106E-H 产品介绍见 BT28106E-H 产品介绍页。
