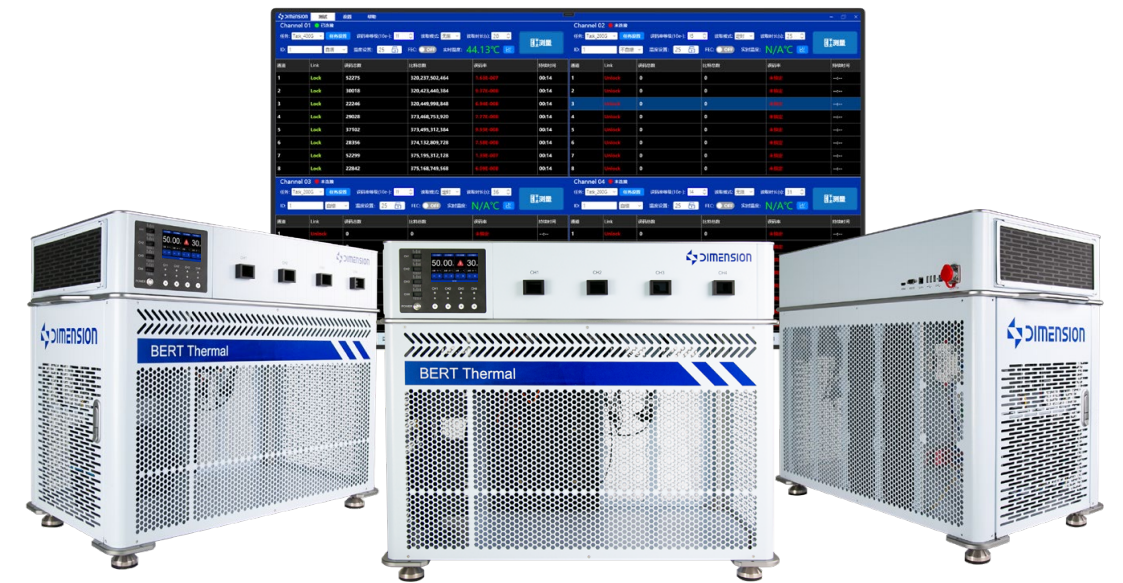

精准控温、功耗更低、一体集成、界面简洁
BERT800 800G误码仪 通用/便携|维度科技 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
维度科技
BERT800 误码仪
为高速光收发器模块的光电信号测试和异常仿真提供了准确和经济的测试手段
核心特点
• 采用控制板和可更换的接口板方式，降低长期使用成本
• 支持800G OSFP、QSFP-DD、QSFP28等不同封装的收发器模块
• 支持800GbE 到100GbE

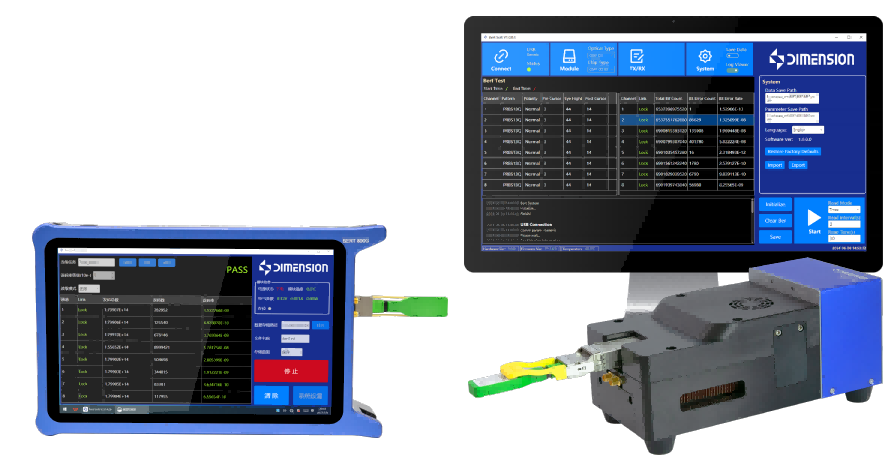

• 可选择通用型和便携型，适用于批量生产、性能验证、可靠性测试等
• 采用优化的PHY芯片和光模块散热设计
• 提供标准的通讯协议、可以方便地与测试系统整合
• 支持NRZ/PAM4，多种PRBS码型可选
• 支持FEC、支持多种均衡方式
功能与结构
产品概述
光通信以低传输损耗、大信息容量及高传输速率等优势，成为通信技术核心，光模块应用愈发广泛。但传输速率提升使高速光通信系统面临信号衰减、色散加剧等问题，误码率上升影响通信质量，精确评估光模块误码性能至关重要。 维度科技推出的 BERT800误码仪系列，支持800GbE 标准，为高速光收发器模块光电信号检测与异常模拟提供高精度、低成本方案，满足批量生产、性能验证及可靠性测试等检测需求。该系列采用模块化设计，通用控制板搭配定制接口板，构建灵活全面的测试平台，可精准测误码率、配置参数、监控状态。此外，其提供通用型与便携型两种选择，能灵活适配不同应用场景，无论是批量生产中的高效检测，还是性能与可靠性验证环节的细致测试，均可轻松应对，为光模块研发生产提供坚实技术支撑。
主要优势
• 采用控制板和可更换的接口板方式,降低长期使用成本
• 配置灵活、支持800G OSFP、OSFP-DD、OSFP28等不同封装的收发器模块
• 支持800GbE 到100GbE
• 可选择生产型和便携型,适用于批量生产、性能验证、可靠性测试等
• 采用优化的PHY芯片和光模块散热设计
• 提供标准的通讯协议、可以方便地与测试系统整合
• 支持NRZ/PAM4,多种PRBS码型可选
• 支持FEC、支持多种均衡方式
• 不需要高速线缆
• 简洁的用户界面
主要应用
• 800G-100G光收发器模块的批量生产
• 高速光收发器模块的研发和验证
灵活经济的测试系统，降低使用成本
BERT 800 系列误码仪采用控制板和接口板组合，构建灵活和经济的误码测试系统。通过更换接口板可以测试OSFP，QSFP-DD,OSFP28 等不同封装的光收发器模块。经过高频设计优化的 BERT 800 系列误码仪在保障高频数据传输性能的同时，控制了易损耗部件的成本。当光模块连接器的测试次数达到使用寿命时，只需要单独更换相应的接口板，有效降低了长期使用的成本。
丰富的测试选项

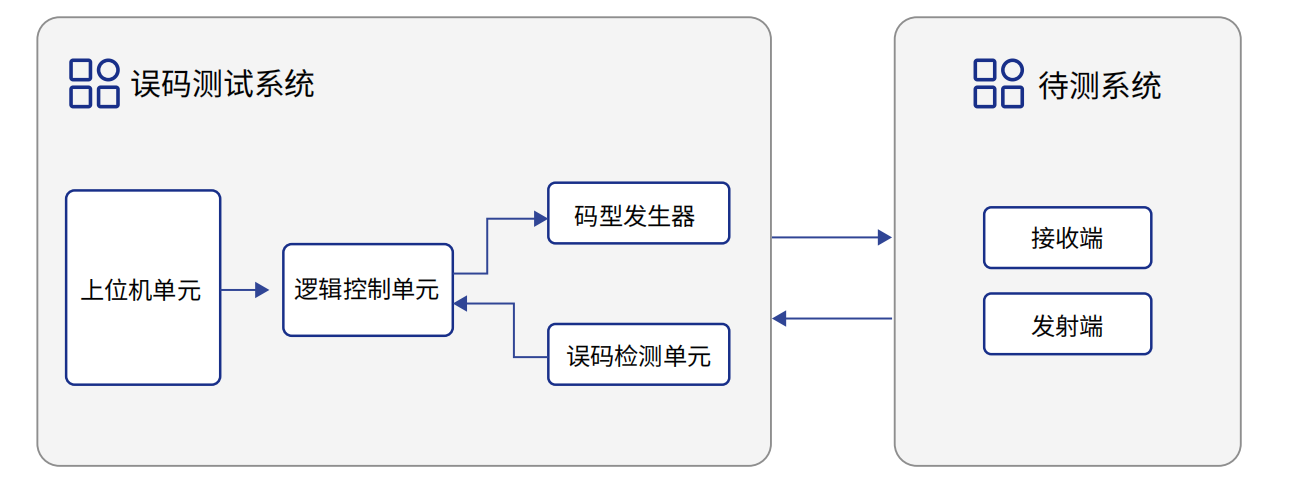

维度 BERT 800 采用上位机系统控制码型发生器和误码检测单元,检测待测的 800G-100G 光收发器模块的信号完整性。本系统支持 NRZ和 PAM4 等不同的编码模式,多种伪随机码码型可选,主要有PRBS7、PRBS9、PRBS21、PRBS23、PRBS31和 PRBS58 等。
应用广泛

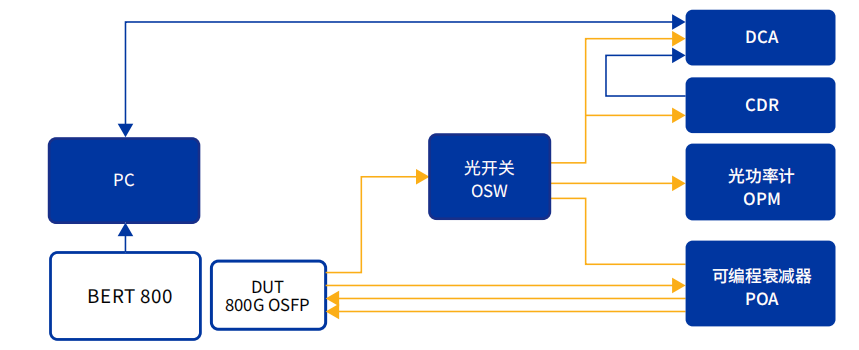

维度科技BERT 800系列产品包含生产型和便携型，适用于光模块的批量生产、性能检测、可靠性验证、现场应用等不同场合。有完善PHY芯片和光模块的散热设计，可以长期稳定可靠地工作。维度科技BERT 800误码仪系列提供标准的通讯协议，可以方便地整合到客户的测试系统，满足客户个性化的测试要求。便携型的BERT800配置独立的控制器和电源， 续航时间超过8小时，满足在数据中心等移动应用场合的需求。

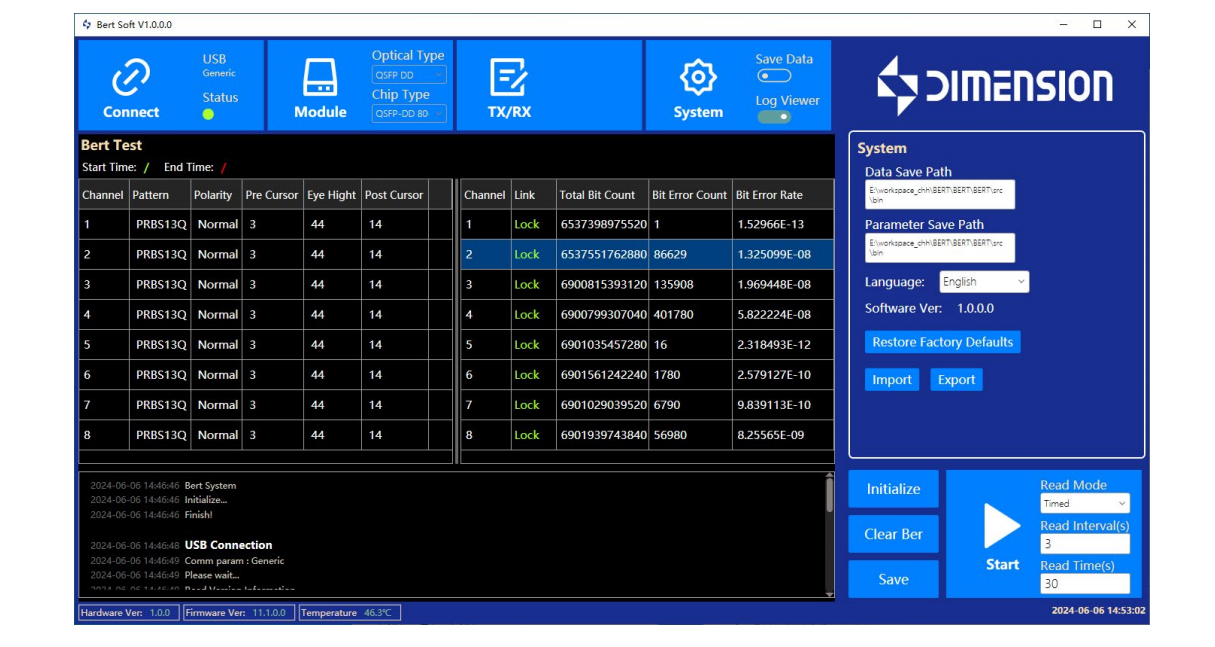

BERT800 PC界面

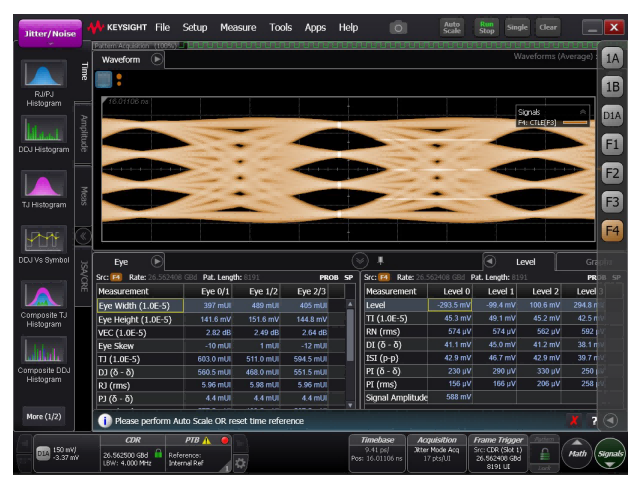

BERT800 眼图

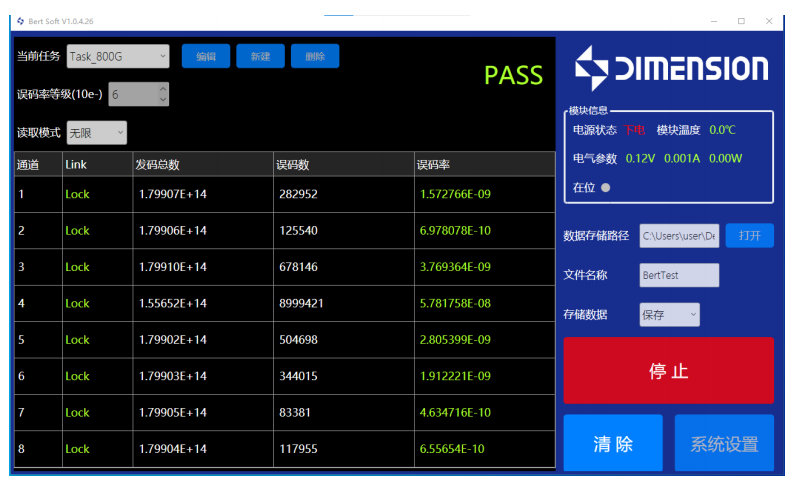

BERT800 便携式界面
资源下载
• BERT800 详细指标见 BERT800 详细指标页。
• 官方资料：Bert 800G误码仪
注：以上内容与指标均取自维度科技官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
维度科技（Dimension Technology） · onetest 仪器资源库
维度科技
BERT800 详细指标
为高速光收发器模块的光电信号测试和异常仿真提供了准确和经济的测试手段
详细指标
以下指标取自维度科技官网该产品详情页「性能参数」栏目的官方参数表，未标注测试条件的为厂家公布值。
• 封装类型：测试板类型 ｜ 支持的部分光模块
• OSFP：112G/800G PAM4OSFP, 56G/400G PAM4 OSFP
• QSFP-DD/28：112G/800G PAM4 QSFP-DD,56G/400G PAM4 QSFP-DD,QSFP28SR4
• 规格：参数
• 模式：800G BASE-R；400G BASE-R；200G BASE-R；100G BASE-R
• 调制方式：NRZ/PAM4
• 光模块接口：QSFP DD, OSFP, QSFP28
• 每通道数据速率：PAM4: 53.125GBaud；NRZ：25.78125Gbps
• 码型：SSPRQ, PRBS58, PRBS31, PRBS23, PRBS15, PRBS9, PRBS7, PRBS31Q, PRBS23Q, PRBS15Q, PRBS13Q, RS-FEC
• 输出信号幅度：200~950mVpp
• 支持单时钟：/2~/1024
• 模块供电电压：3.3V
• 模块最大供电电流：10A
• 通讯模块接口：I²C,≤400K
• 整机通讯接口：USB,RS232,TCP/IP RJ45
• 供电电压：通用型24V/3A；便携型20V/5A
• 尺寸(长x宽x高)：通用型：215mm*104mm*90mm；便携型：303mm*184mm*90mm
• 重量（公斤）：通用型：2.0KG；便携型：5.2KG
• 工作温度：5℃至40℃
• 存储温度：-20℃至70℃
• 相对湿度：20%至85%
• 功率：220/240Vac, 50W
补充说明与图示
性能参数
订购信息
以下内容原为官网参数表截图，此处已转为文字。

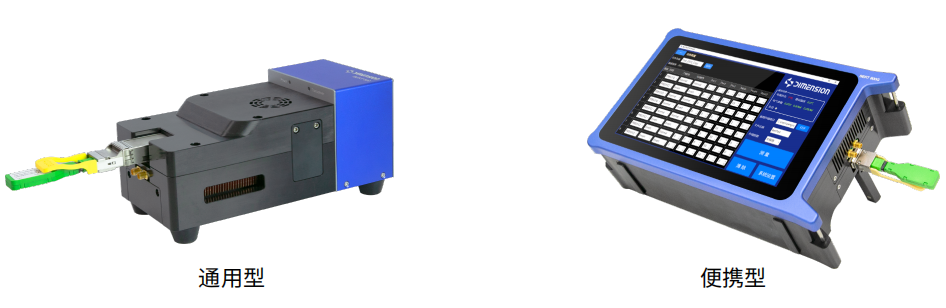

• 整机类型：1=通用型，2=便携型
• 接口板类型：1=QSFP-DD/28，2=OSFP
• 简式型号（BERT 800-□）：接口板类型可选 QSFP-DD/28、OSFP
• 举例：BERT 800-2-2 → BERT800-G 误码测试仪，便携型配置，适用于 800G OSFP 类型收发器模块的误码测试
资源下载
• BERT800 产品介绍见 BERT800 产品介绍页。
• 官方资料：Bert 800G误码仪
注：以上内容与指标均取自维度科技官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
