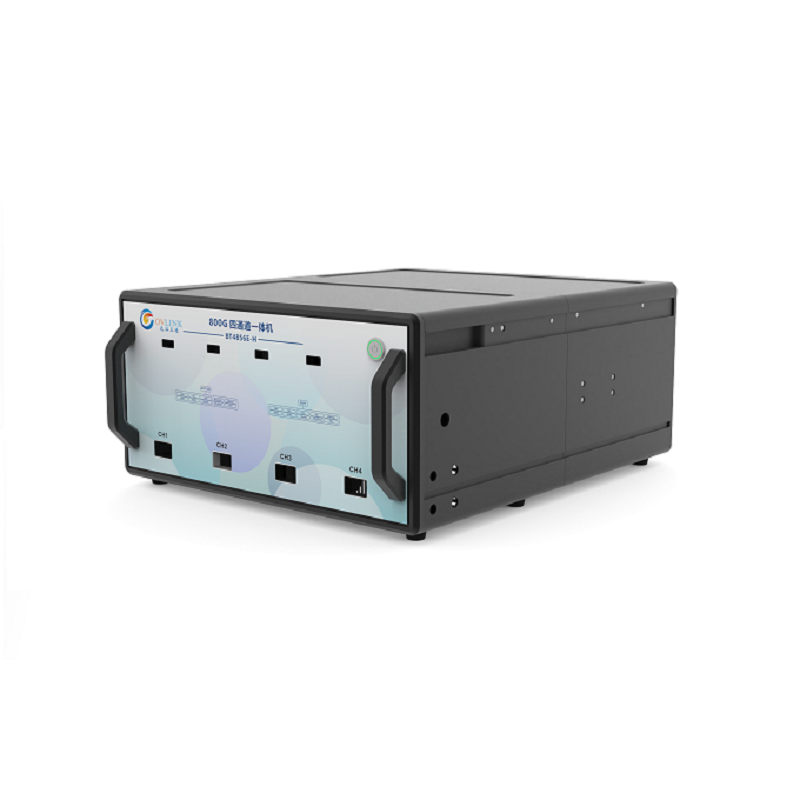

800G四通道一体机(BT4856E-L)是一款集成误码仪、MCB板、TEC温控单元的误码综合测试系统,该一体机可同时对4个高速线缆模块或光模块进行误码测试，支持硬件FEC功能，每个通道均支持NRZ/PAM4信号下的多种速率，并有多种码型可选；支持MCB板和TEC模组快速更换，

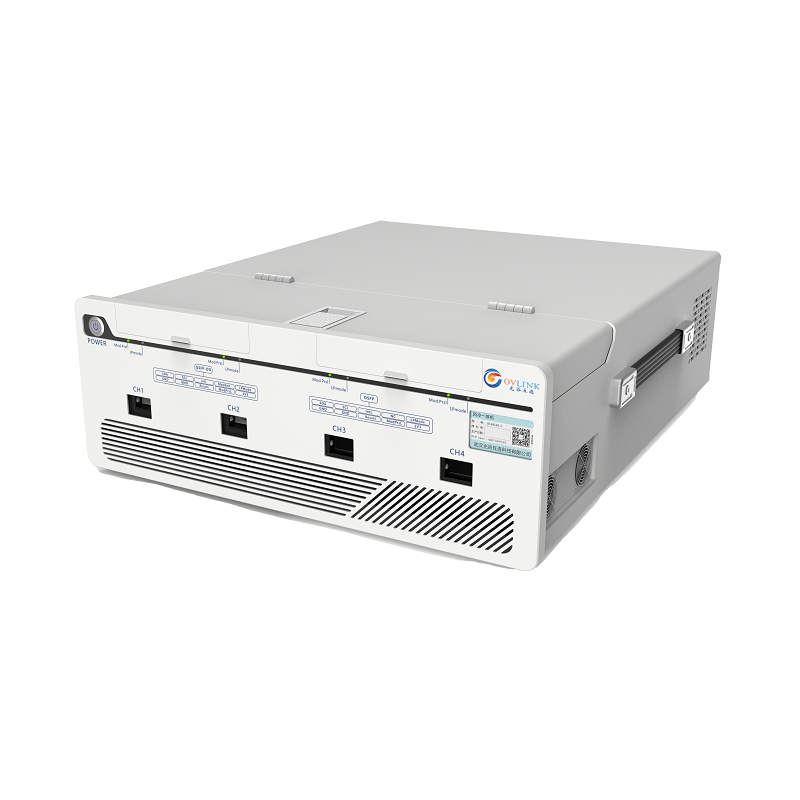

光模块测试一体机包含集成测试板式误码仪以及配套升降温TEC系统，以实现超低成本，超多型号，超便捷的光模块三温性能测试，所集成的误码仪支持多速率NRZ/PAM4信号输出及接收，硬件FEC功能，7TAP预加重设置，接收端支持GAIN和CTLE设置等丰富功能。
同厂商产品
为高速光收发器模块的光电信号测试和异常仿真提供了准确和经济的测试手段
BERT Thermal 1.6T/800G三温误码仪 4 端口|维度科技 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
维度科技

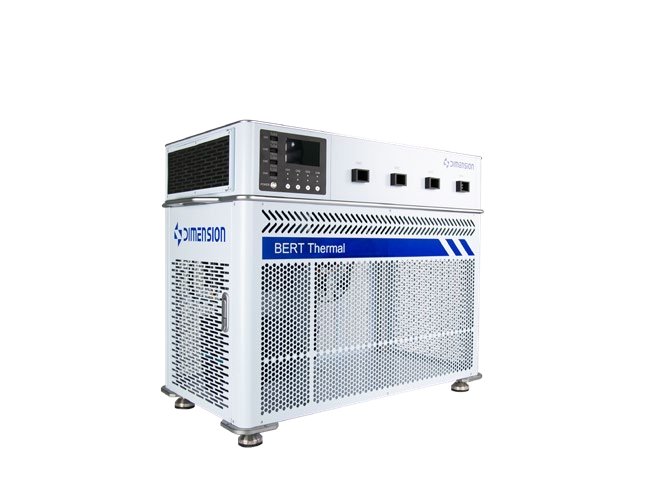

BERT Thermal 三温误码仪
精准控温、功耗更低、一体集成、界面简洁
核心特点
• 集成度高，节省空间，降低功耗
• 各通道独立工作，互不干扰
• 温控精准高效
• 支持1.6TbE-100GbE
• 易于维护，更换核心部件简单方便
• 易于集成至自动化测试系统中
• 采用可更换的接口板方式，降低长期使用成本
• 提供标准的通讯协议
功能与结构
产品概述
在极限温控环境下，光模块极易出现信号衰减与色散漂移，这成为了制约全场景通信稳定性的核心痛点。维度科技全新BERT Thermal三温误码仪，以创新性的工业设计，将高精度温控腔与误码检测单元完美融为一体。为下一代高速光模块的可靠性验证与极端环境模拟提供了一套高精度、高集成、最优 TCO的一站式解决方案。
主要特性
• 集成度高，节省空间，降低功耗
• 各通道独立工作，互不干扰
• 温控精准高效
• 支持1.6TbE-100GbE
• 易于维护，更换核心部件简单方便
• 易于集成至自动化测试系统中
• 采用可更换的接口板方式，降低长期使用成本
• 提供标准的通讯协议
• 简洁的用户界面
主要应用
• 高速光模块量产全温域筛选
• 高速光模块研发阶段性能验证
• 可靠性测试和老化测试

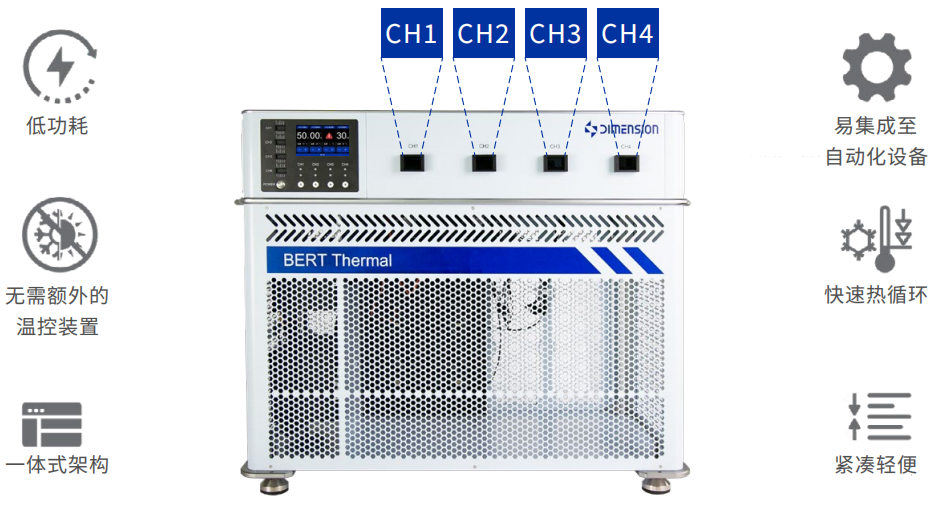

一体集成 省地节能

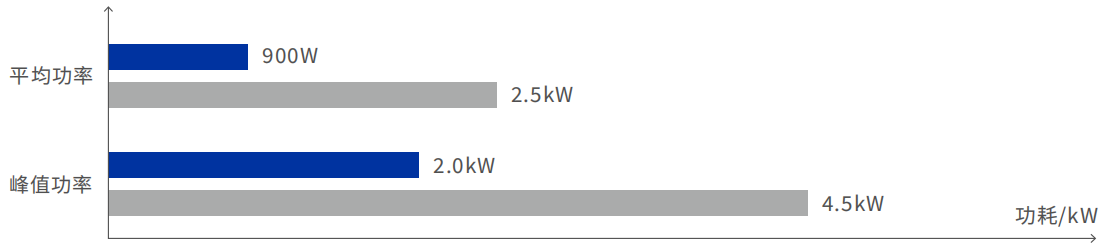

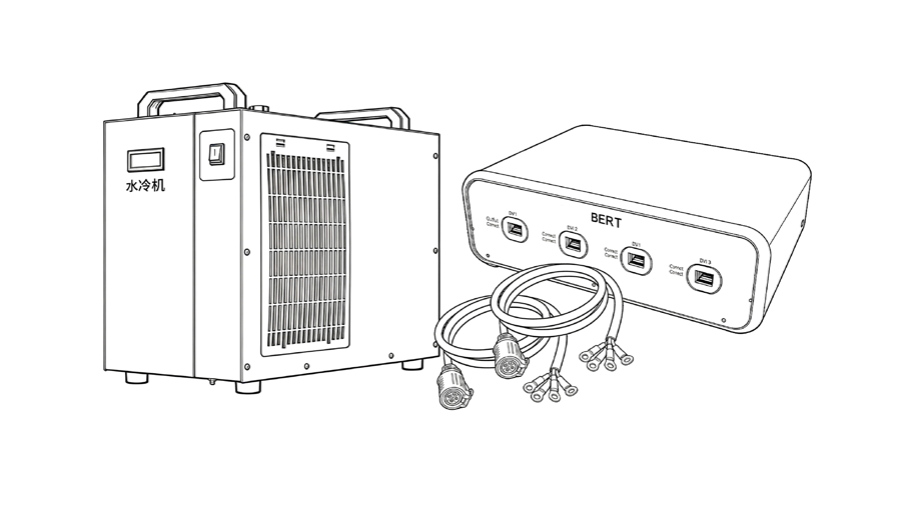

告别传统测试方案的繁琐与臃肿，我们为“实验室减负”。采用一体化内置散热架构，即插即用，彻底免除外部庞大冷水机与温控箱的束缚。将原本需要数台设备的复杂测试系统，浓缩于一台极具现代工业美学的桌面设备中，同时大幅降低运行功耗。
四通道独立并行 成倍释放产线效能

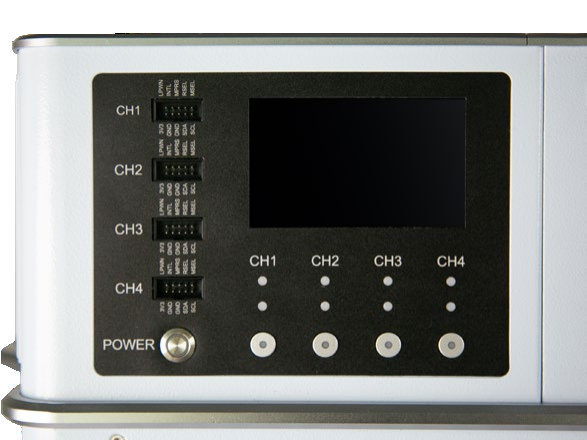

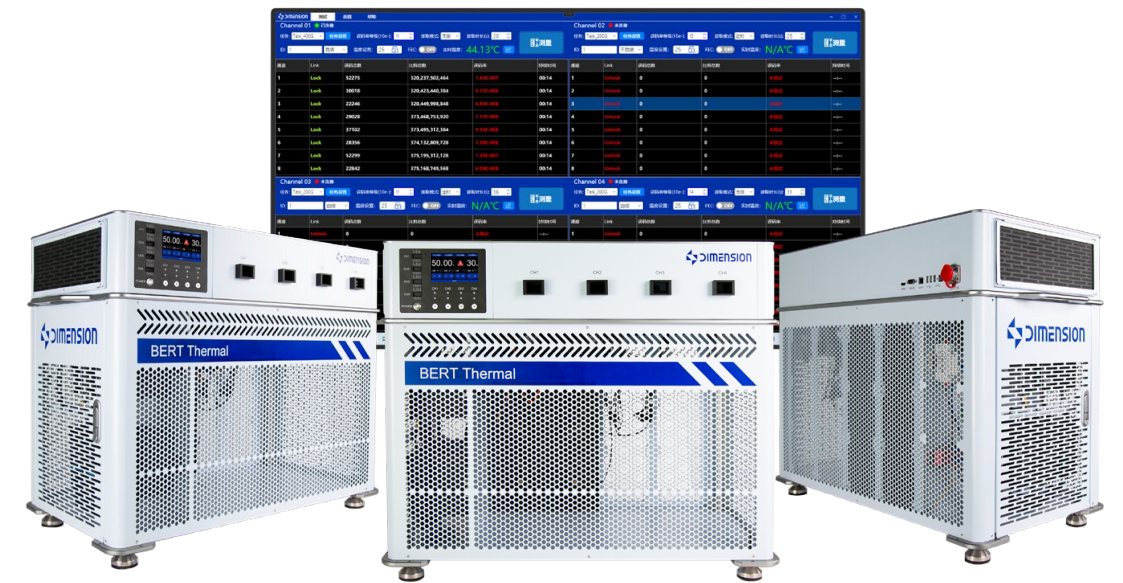

独立运行，互不干扰，为高效检测而生。标配4个独立测试端口，各端口均可独立工作。深度优化的HM 界面让多任务并行一目了然。支持四个通道处于完全不同的测试节点(如CH1 极速升温、CH2降温测试、CH3/CH4独立待机)，打破串行测试瓶颈，产线效率呈指数级跃升。
极速精准温控 智能闭环守护

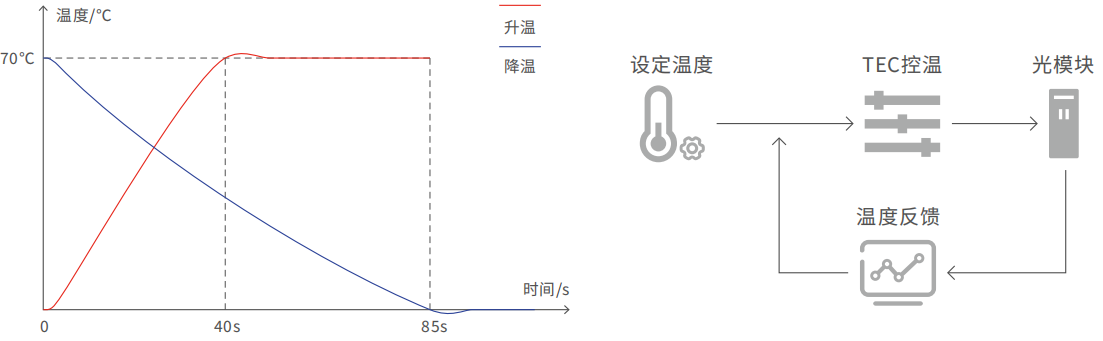

快准稳健，无惧苛刻温度循环。搭载强劲的温控引擎，实现0°C 至70°C 大跨度升降温仅需<2min。直接监测光模块温度，配合高精度PID算法自动动态补偿，全程免人工干预，确保温控曲线平滑且精准。
模块化架构 实现最优TCO
非损耗性投资，让每一分预算都产生长期价值。

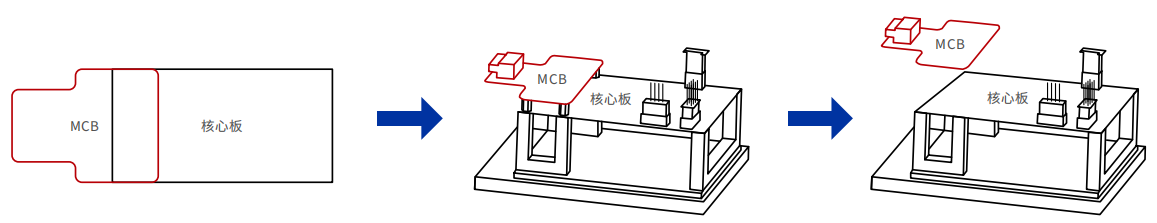

主控板与接口板解耦设计：全面支持1.6T 到100GbE 的多速率测试，采用“通用核心板+可更换接口板”的创新架构。当连接器达到插拔寿命极限时，无需高昂的整机返修。仅需更换成本更低的接口板(MCB)即可满血复活。
平滑无缝升级：无论面对OSFP还是QSFP-DD封装切换，只需添置对应接口板，完美保护了昂贵的初始主机投资。
数字化生命周期管理 赋能自动化量产
让数据说话，无缝融入现代智能制造。

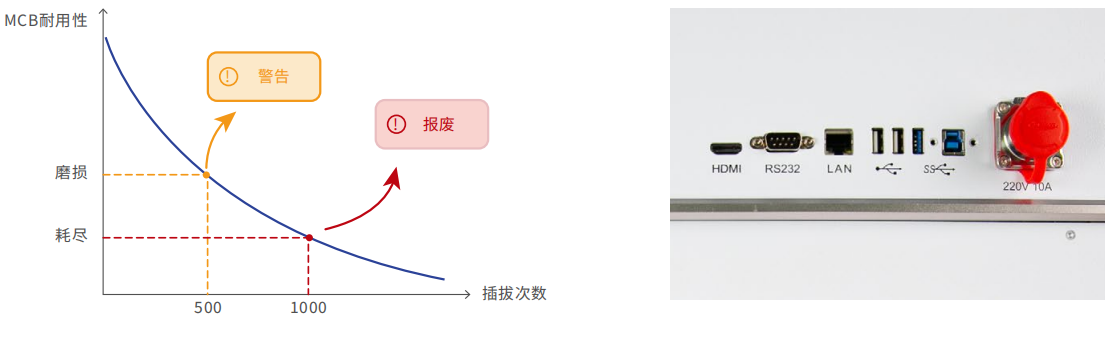

硬件损耗追踪：自动记录每个MCB 治具的真实插拔次数，以精准数据替代人工经验，提前预警更换周期，确保量产测试的绝对一致性。
全系标准协议接入：标配 USB、RS232 及 TCP/IP RJ45接口，提供标准的通讯协议，极速、无缝集成至企业的自动化老化与流水线测试系统中。
典型老化测试方案

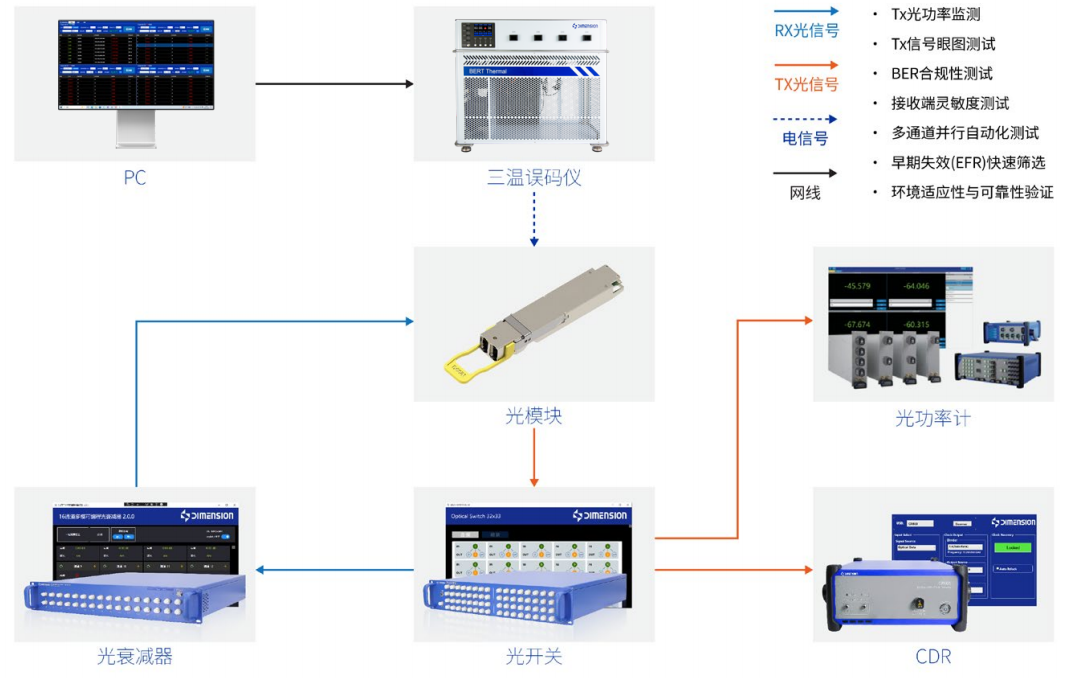

该老化测试方案以维度三温误码仪为核心，构建了一套针对光模块的可靠性评估系统。通过集成光开关、光衰减器、光功率计及CDR等核心组件，实现了从环境模拟到信号质量分析的全流程闭环测试。
资源下载
• BERT Thermal 详细指标见 BERT Thermal 详细指标页。
• 官方资料：维度科技三温误码仪
注：以上内容与指标均取自维度科技官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
维度科技（Dimension Technology） · onetest 仪器资源库
维度科技
BERT Thermal 详细指标
精准控温、功耗更低、一体集成、界面简洁
详细指标
以下指标取自维度科技官网该产品详情页官方参数表（原为参数表截图，已转为文字），未标注测试条件的为厂家公布值。
性能参数
以下内容原为官网参数表截图，此处已转为文字。
• 误码仪指标 · 速率：PAM4 53.125GBaud、106.25GBaud
• 误码仪指标 · 数据码型：SSPRQ、PRBS58、PRBS31、PRBS23、PRBS15、PRBS9、PRBS7、PRBS31Q、PRBS23Q、PRBS15Q、PRBS13Q
• 误码仪指标 · 调制方式：NRZ/PAM4
• 误码仪指标 · 输出信号幅度：200-950mVpp
• 误码仪指标 · 模块供电：3.3V
• 误码仪指标 · 通讯模块接口：I²C，≤400K
• 误码仪指标 · 整机通讯接口：USB、RS232、TCP/IP RJ45
• 误码仪指标 · FEC 功能：支持 KP4 FEC
• 误码仪指标 · 眼图分析：支持眼图模拟分析
• 误码仪指标 · 电发射通道幅度（差分）：<800mV
• 误码仪指标 · 均衡功能：支持自适应均衡
• 温控部分 · 温控方式：TEC+水冷
• 温控部分 · 温控范围：-5℃~75℃
• 温控部分 · 温控速度：+70℃→0℃ <2min；0℃→+70℃ <2min
• 温控部分 · 温控稳定性：±0.5℃
• 温控部分 · 温控精度：0.5℃
• 整机指标 · 模块测试数量：4 端口
• 整机指标 · 模块封装类型[1]：OSFP/QSFP-DD
• 整机指标 · 通信接口：LAN/RS232/USB
• 整机指标 · 平均功率：900W
• 整机指标 · 峰值功率[2]：2kW
• 整机指标 · 整机尺寸：850×430×650mm
• 整机指标 · 电源：AC 100~240V，50-60Hz
• 整机指标 · 保修期：1 年
• MCB 治具指标 · 插拔次数：支持模块插拔次数记录
• MCB 治具指标 · MCB 更换：支持 MCB 板单独更换
• 注：[1] OSFP/QSFP-DD 为 2 种独立治具；[2] 选配不同端口数量的设备，峰值功率会不一致
订购信息
• 系列：T=三温型
• 整机速率：800G、1.6T
• 接口板类型：OSFP-IHS；QSFP-RHS；QSFP（对应 QSFP-DD、QSFP28/56）
• 端口数量：4=4 端口
• 示例：BERT-T-800G-OSFP-IHS-4 → 4 端口 800G 三温误码仪，OSFP-IHS 接口
资源下载
• BERT Thermal 产品介绍见 BERT Thermal 产品介绍页。
• 官方资料：维度科技三温误码仪
注：以上内容与指标均取自维度科技官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
