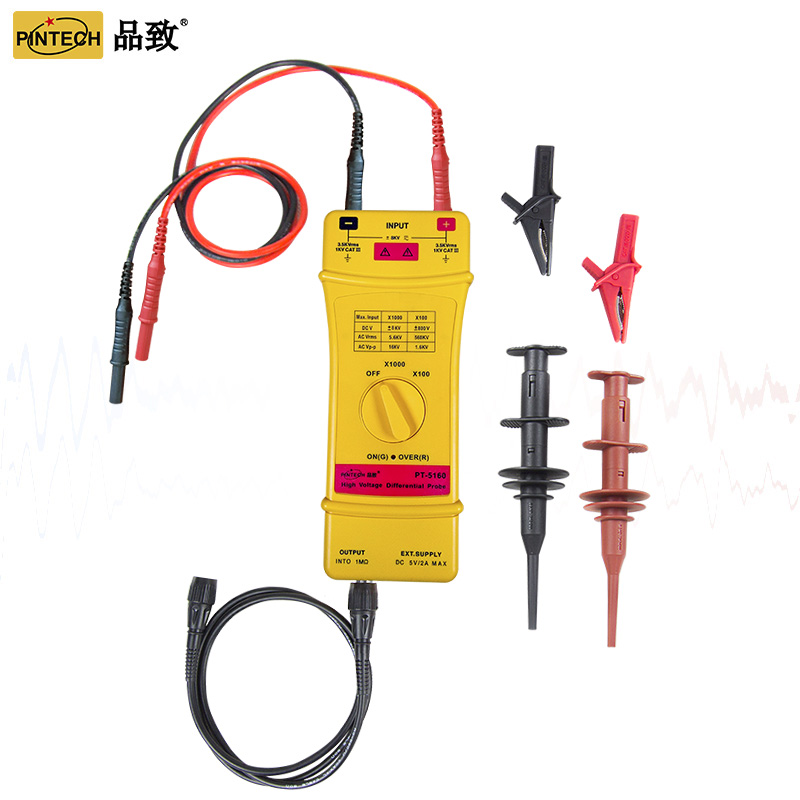

5160差动测试棒提供一个安全的绝缘仪器给所有的示波器使用, 它可以转换由高输入的差动电压 (≦16 kV peak to peak) 进入一个低电压 (≦8 V), 并且显示波形在示波器上, 使用频宽DC

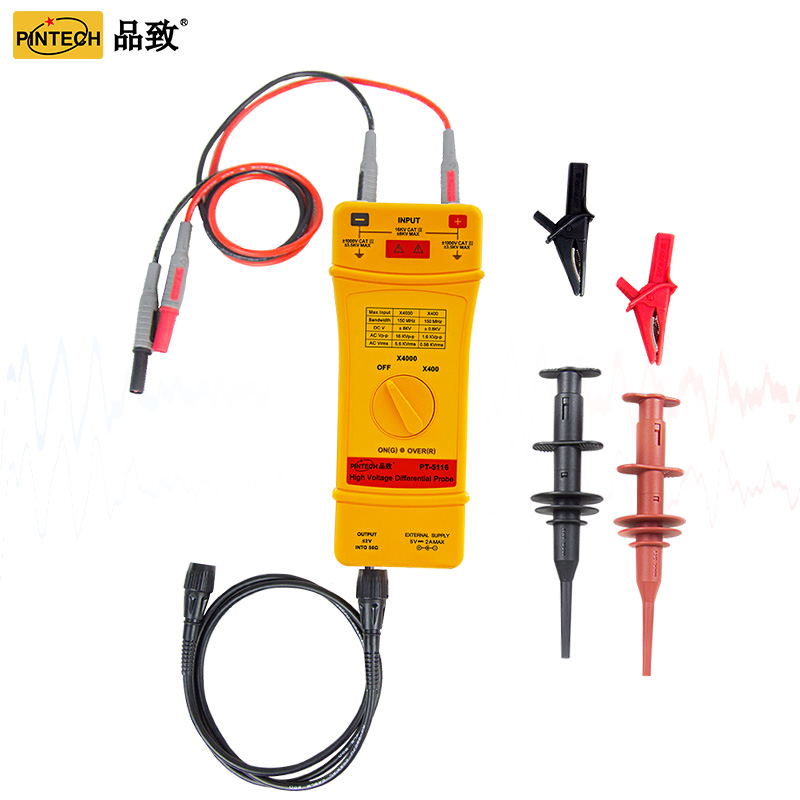

5116差分探棒提供一个安全的绝缘仪器给所有示波器使用，它可以转换由高输入的差动电压（≤16K峰峰值）进入一个低电压（≤2V），并且显示波形在示波器上，使用频宽DC

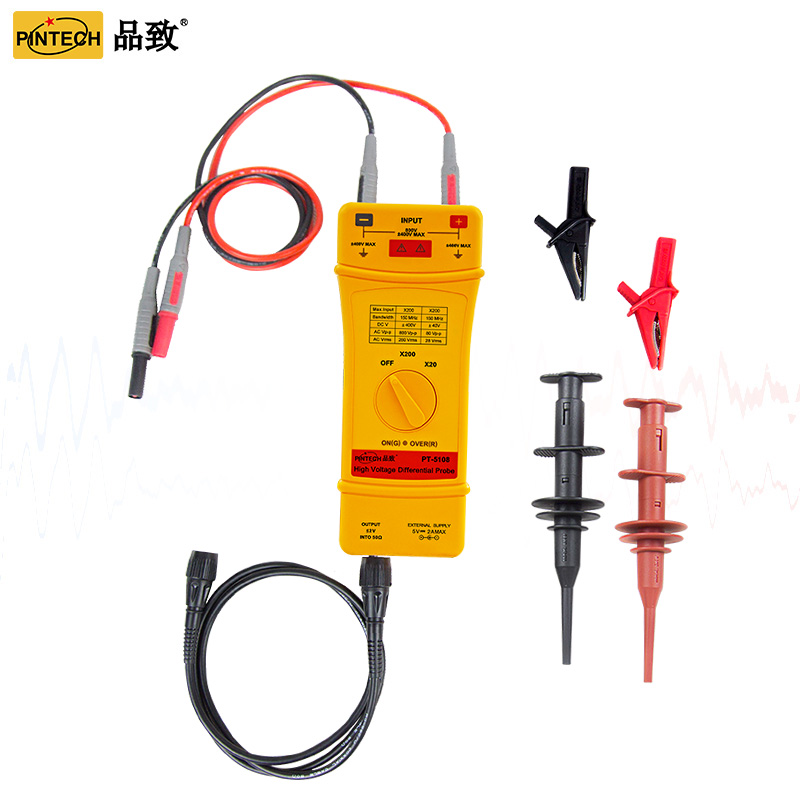

5108差分探棒提供一个安全的绝缘仪器给所有示波器使用，它可以转换由高输入的差动电压（≤800V峰峰值）进入一个低电压（≤2V），并且显示波形在示波器上，使用频率高达DC
同厂商产品
OD6000 是利利普（OWON）的高压差分探头，50MHz至200MHz带宽。
OD5000 50MHz至200MHz带宽高压差分探头 最大差分电压5.6kV|利利普 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
利利普 · OWON
OD5000 高压差分探头
50MHz至200MHz带宽 · 最大差分电压5.6kV
产品简介
• 50 MHz / 100 MHz带宽
• 最大差分电压5.6 kV（DC + Peak AC）
• 精度±2%
• 采用USB 适配器供电（5V, 1A）
• 超量程报警功能
核心参数
• 带宽（-3 dB）：OD5013 50MHz；OD5113 100MHz；OD5026 50MHz；OD5126 100MHz；OD5056 50MHz；OD5156 100MHz
• 上升时间：OD5013 7ns；OD5113 3.5ns；OD5026 7ns；OD5126 3.5ns；OD5056 7ns；OD5156 3.5ns
• 衰减比：OD5013/OD5113 50X/500X；OD5026/OD5126 100X/1000X；OD5056/OD5156 200X/2000X
• 最大差分电压 (DC + Peak AC)：OD5013/OD5113 50X: 130V、500X: 1300V；OD5026/OD5126 100X: 260V、1000X: 2600V；OD5056/OD5156 200X: 560V、2000X: 5600V
• 最大共模输入电压：OD5013/OD5113 1000Vrms，CATⅡ 600Vrms，CATⅢ；OD5026/OD5126 2000Vrms，CATⅠ 1000Vrms，CATⅡ；OD5056/OD5156 2800Vrms，CATⅠ 1400Vrms，CATⅡ
• 精度：±2%
• 输入 阻抗 单端对地：OD5013/OD5113 4MΩ；OD5026/OD5126 8MΩ；OD5056/OD5156 16MΩ
• 两输入端：OD5013/OD5113 8MΩ；OD5026/OD5126 16MΩ；OD5056/OD5156 32MΩ
• 输入 电容 单端对地：OD5013/OD5113/OD5026/OD5126 7pF；OD5056/OD5156 4pF
• 两输入端：OD5013/OD5113/OD5026/OD5126 3.5pF；OD5056/OD5156 2pF
• 噪声：OD5013/OD5113 1/50: ≤ 1.5mVrms 1/500: ≤ 1mVrms；OD5026/OD5126 1/100: ≤ 1.5mVrms 1/1000: ≤ 1mVrms；OD5056/OD5156 1/200: ≤ 1.5mVrms 1/2000: ≤ 1mVrms
• 线性度：±1%
资源下载
• OD5000 详细指标见 OD5000 详细指标页。
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
利利普 OWON · onetest 仪器资源库
利利普 · OWON
OD5000 高压差分探头 详细指标
50MHz至200MHz带宽 · 最大差分电压5.6kV
产品特点
• 50 MHz / 100 MHz带宽
• 最大差分电压5.6 kV（DC + Peak AC）
• 精度±2%
• 采用USB 适配器供电（5V, 1A）
• 超量程报警功能
详细指标
• 带宽（-3 dB）：OD5013 50MHz；OD5113 100MHz；OD5026 50MHz；OD5126 100MHz；OD5056 50MHz；OD5156 100MHz
• 上升时间：OD5013 7ns；OD5113 3.5ns；OD5026 7ns；OD5126 3.5ns；OD5056 7ns；OD5156 3.5ns
• 衰减比：OD5013/OD5113 50X/500X；OD5026/OD5126 100X/1000X；OD5056/OD5156 200X/2000X
• 最大差分电压 (DC + Peak AC)：OD5013/OD5113 50X: 130V、500X: 1300V；OD5026/OD5126 100X: 260V、1000X: 2600V；OD5056/OD5156 200X: 560V、2000X: 5600V
• 最大共模输入电压：OD5013/OD5113 1000Vrms，CATⅡ 600Vrms，CATⅢ；OD5026/OD5126 2000Vrms，CATⅠ 1000Vrms，CATⅡ；OD5056/OD5156 2800Vrms，CATⅠ 1400Vrms，CATⅡ
• 精度：±2%
• 输入 阻抗 单端对地：OD5013/OD5113 4MΩ；OD5026/OD5126 8MΩ；OD5056/OD5156 16MΩ
• 两输入端：OD5013/OD5113 8MΩ；OD5026/OD5126 16MΩ；OD5056/OD5156 32MΩ
• 输入 电容 单端对地：OD5013/OD5113/OD5026/OD5126 7pF；OD5056/OD5156 4pF
• 两输入端：OD5013/OD5113/OD5026/OD5126 3.5pF；OD5056/OD5156 2pF
• 噪声：OD5013/OD5113 1/50: ≤ 1.5mVrms 1/500: ≤ 1mVrms；OD5026/OD5126 1/100: ≤ 1.5mVrms 1/1000: ≤ 1mVrms；OD5056/OD5156 1/200: ≤ 1.5mVrms 1/2000: ≤ 1mVrms
• 线性度：±1%
• 延迟时间：20ns±1ns
• CMRR：DC: ≥80dB；100Hz: ≥ 60dB；1MHz: ≥ 50dB
• 超量程报警电压阈值 （DC + peak AC）：OD5013/OD5113 1/50: 140V ± 4V 1/500: 1400V ± 40V；OD5026/OD5126 1/100: 280V ± 8V 1/1000: 2800V ± 80V；OD5056/OD5156 1/200: 580V ± 16V 1/2000: 5800V ± 160V
• 电源适配器输出电压：DC5V，1A
• 电源适配器输入电源：AC100~240V，50~60Hz
• 输入线长度：OD5013/OD5026/OD5056：约60cm；OD5113/OD5126/OD5156：约30cm
• 输出线长度：约90cm
• 鳄鱼夹：约85×40×13（mm）
• 探钩：约160×45×13（mm）
• 探头主体：176×65×25（mm）
附页：OD5000 技术参数

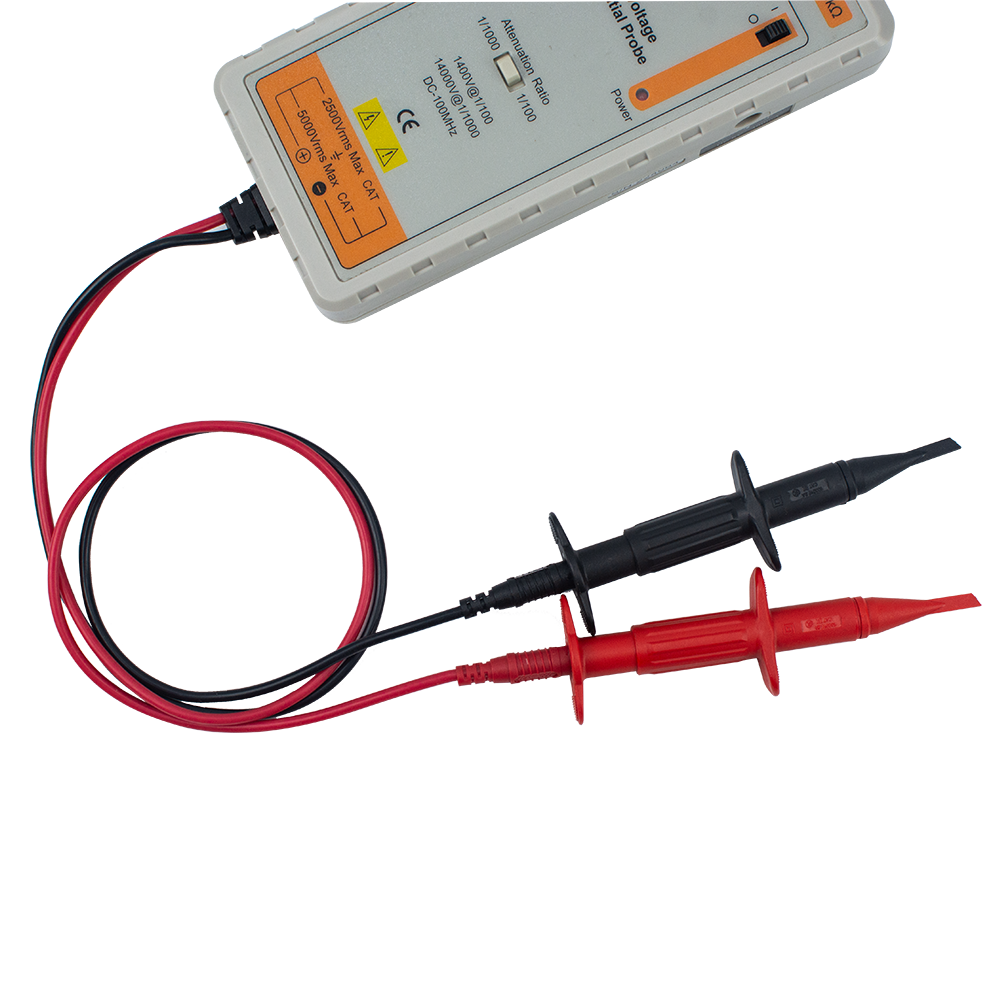

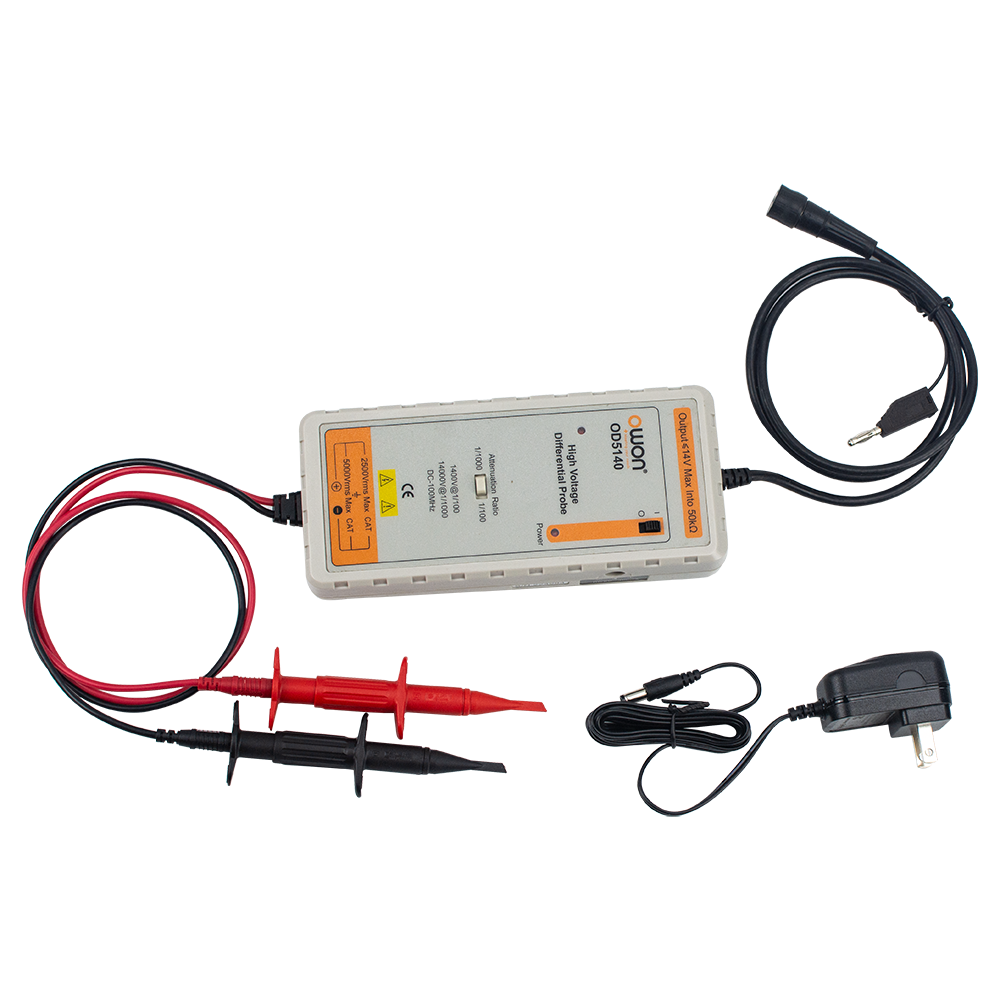

• 带宽：OD5015 100MHz；OD5070 50MHz；OD5140 100MHz
• 最大输入差分电压：OD5015 1500V (1:1000) 150V (1:100)；OD5070 7000V (1:1000) 700V (1:100)；OD5140 14KV (1:1000) 1.4KV (1:100)
• 误差：±1%
• 输入阻抗：OD5015 4MΩ//2PF；OD5070 4MΩ//2PF、10MΩ//2PF；OD5140 10MΩ//2PF
• 输出电压：7V (into 50KΩ load)
• offset：<±5mV
• 共模互斥比：-80dB 60Hz，-50dB 100Hz
• 供应电源(外接)：6V DC/300mA mains adaptor
• BNC长度：90cm
• 测试线长度：60cm
• 重量：500g
• 尺寸：OD5015 169*69*26mm；OD5070 169*69*26mm、186*94*38mm；OD5140 186*94*38mm
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
