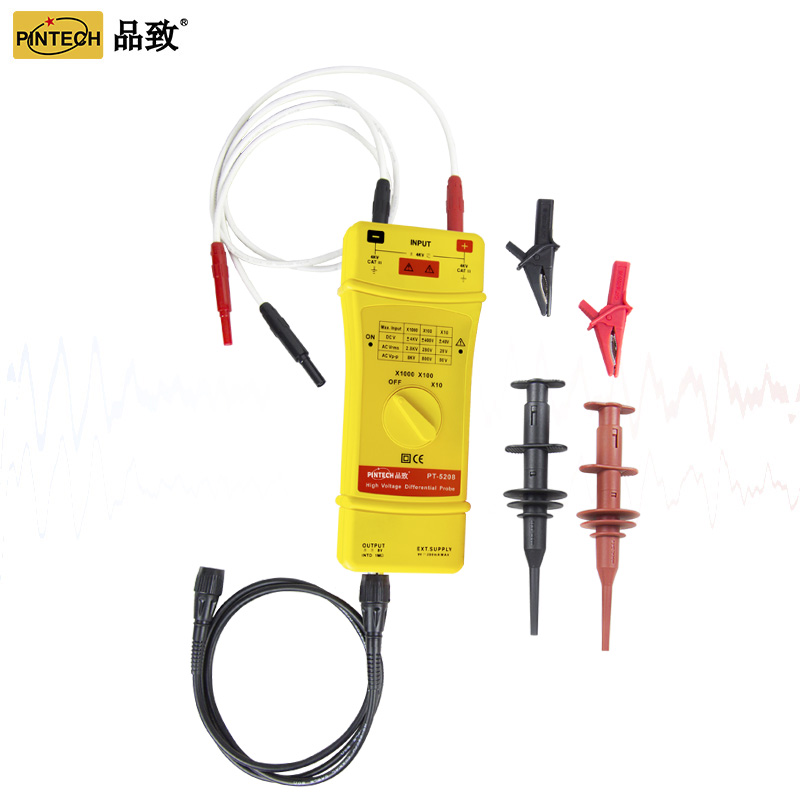

p,50MHz) 简略说明： PINTECH高频高压差分探头， 测量范围从10mV

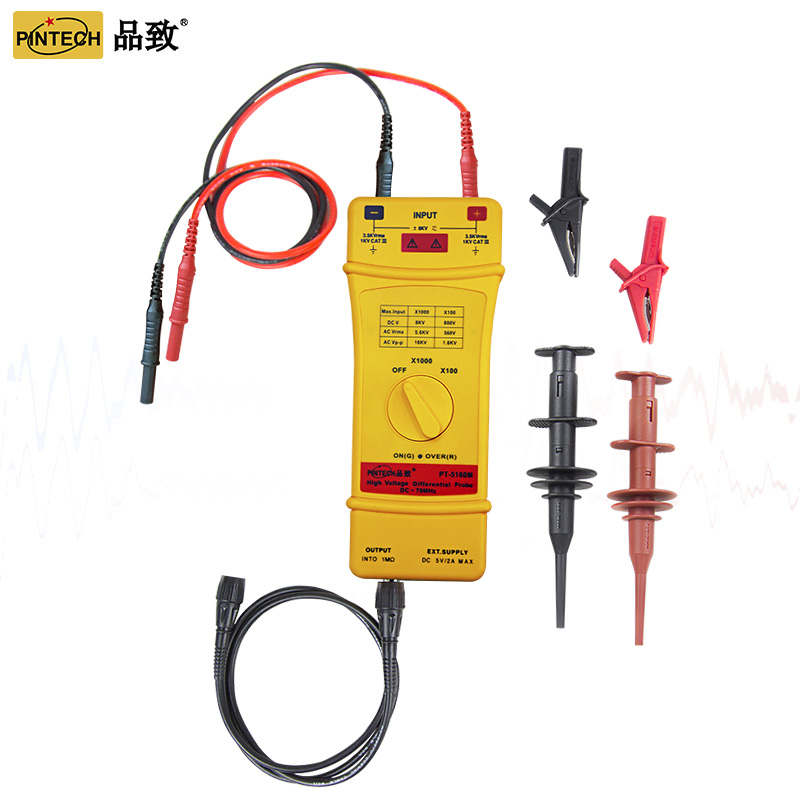

5160M高灵敏度高压差分探头提供一个安全的绝缘仪器给所有的示波器使用,它可以转换由高输入的差动电压 ( ≦16 kVp

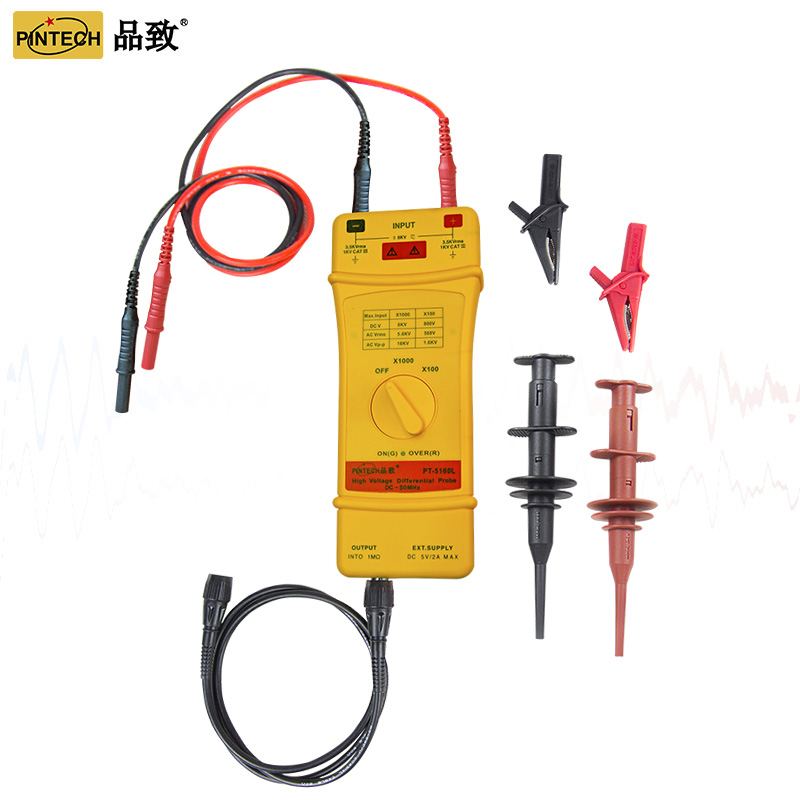

5160L提供一个安全的绝缘仪器给所有的示波器使用,它可以转换由高输入的差动电压 ( ≦16 kVp
- «
- 1
- »
PT-5160 100MHz高压差分探头 16kVp-p|Pintech品致 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
品致 PINTECH
PT-5160 高压差分探头
100MHz · 16kVp-p
产品简介
• 5160差动测试棒提供一个安全的绝缘仪器给所有的示波器使用, 它可以转换由高输入的差动电压 (≦16 kV peak to peak) 进入一个低电压 (≦8 V), 并且显示波形在示波器上, 使用频宽DC
• 100MHz（
• 3dB）, 非常适合大电力测试、研发使用
产品图示
尺寸图
频率图
配件明细
核心参数
• 型号：PT-5160
• 频宽（-3dB）：DC-100MHz
• 衰减比例：100X，1000X
• 上升时间：3.5ns
• 精度：±2%
• 测量电压（Vp-p）：100X：1.6kV1000X：16kV
• 输入直流电压：100X：800V1000X：8kV
• 共模电压RMS：2.8kV
• 输入阻抗：两端之间：20MΩ//5pF单端对地：10MΩ//10pF
• 共模抑制比（CMRR)：60Hz:＞80dB；100Hz:＞60dB；1MHz:＞50dB
• 示波器输入阻抗：1MΩ
• 噪声：≤1mV rms
资源下载
• PT-5160 详细指标见 PT-5160 详细指标页。
注：以上内容与指标均取自品致（PINTECH）官网该产品详情页，未标注口径的为厂家公布值。
品致 PINTECH · onetest 仪器资源库
品致 PINTECH
PT-5160 高压差分探头 详细指标
100MHz · 16kVp-p
产品特点
• 5160差动测试棒提供一个安全的绝缘仪器给所有的示波器使用, 它可以转换由高输入的差动电压 (≦16 kV peak to peak) 进入一个低电压 (≦8 V), 并且显示波形在示波器上, 使用频宽DC
• 100MHz（
• 3dB）, 非常适合大电力测试、研发使用
详细指标
• 型号：PT-5160
• 频宽（-3dB）：DC-100MHz
• 衰减比例：100X，1000X
• 上升时间：3.5ns
• 精度：±2%
• 测量电压（Vp-p）：100X：1.6kV1000X：16kV
• 输入直流电压：100X：800V1000X：8kV
• 共模电压RMS：2.8kV
• 输入阻抗：两端之间：20MΩ//5pF单端对地：10MΩ//10pF
• 共模抑制比（CMRR)：60Hz:＞80dB；100Hz:＞60dB；1MHz:＞50dB
• 示波器输入阻抗：1MΩ
• 噪声：≤1mV rms
• 工作温度：0~50℃
• 工作湿度：10~85%RH
• 重量：450g
• 尺寸：220*85*30 mm
注：以上内容与指标均取自品致（PINTECH）官网该产品详情页，未标注口径的为厂家公布值。
资源下载
• PT-5160 产品介绍见 PT-5160 产品介绍页。
