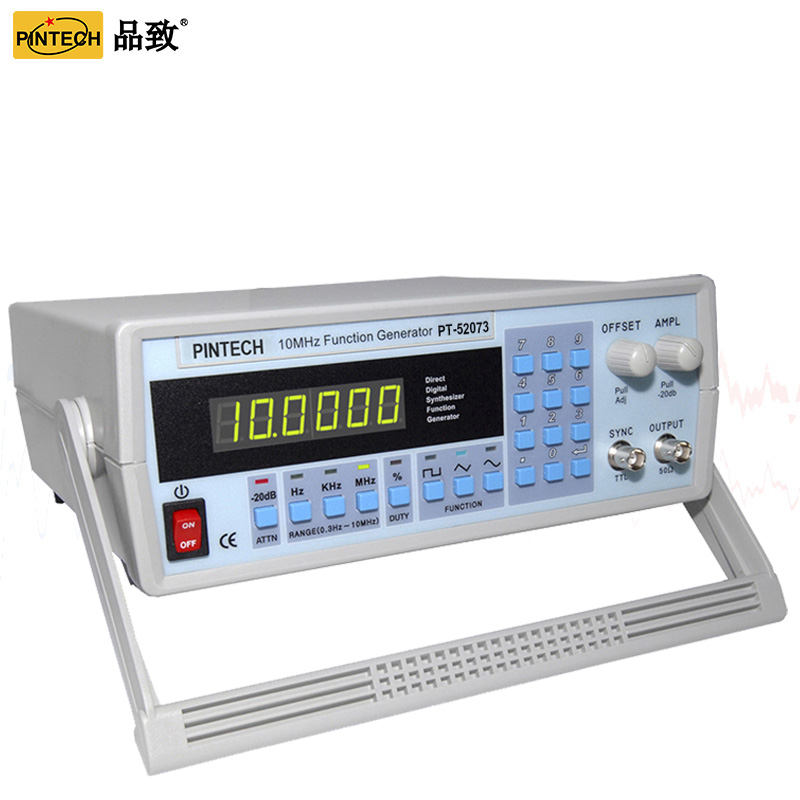

10MHz数位合成函数波形产生器

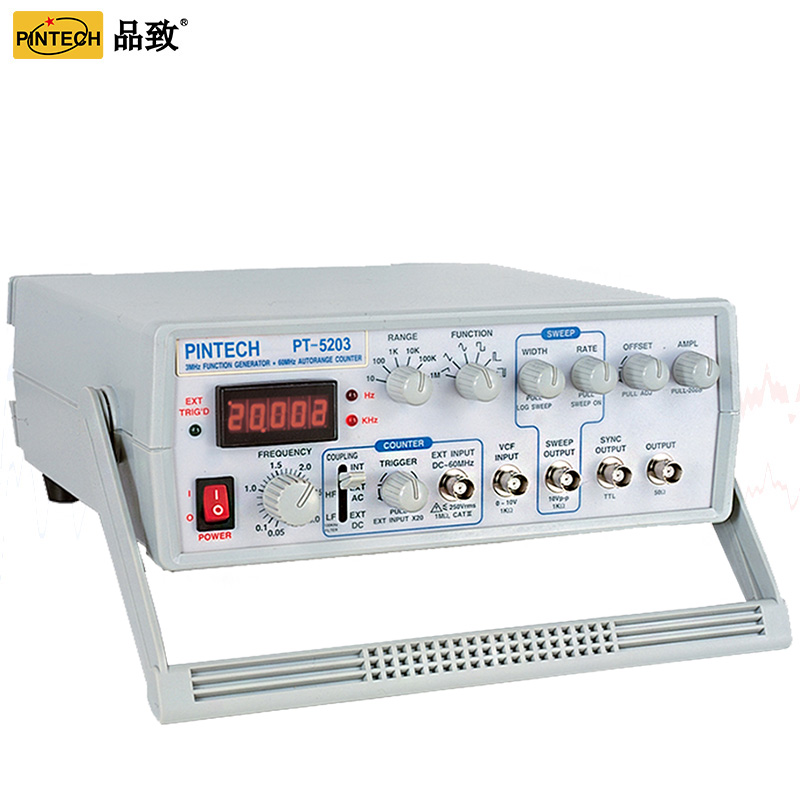

5203 简略说明： 0.05Hz ~ 5MHz 函数波形产生器,线性 / 对数扫描功能,波形对称性连续可变,斜波及脉波均具有反相功\能扫描波有专用BNC输出.内附60MHz智能型全自动计频器,计频器分辨率高达0.001Hz可独立输出DC OFFSET电压，对电子电路实验帮忙甚大，

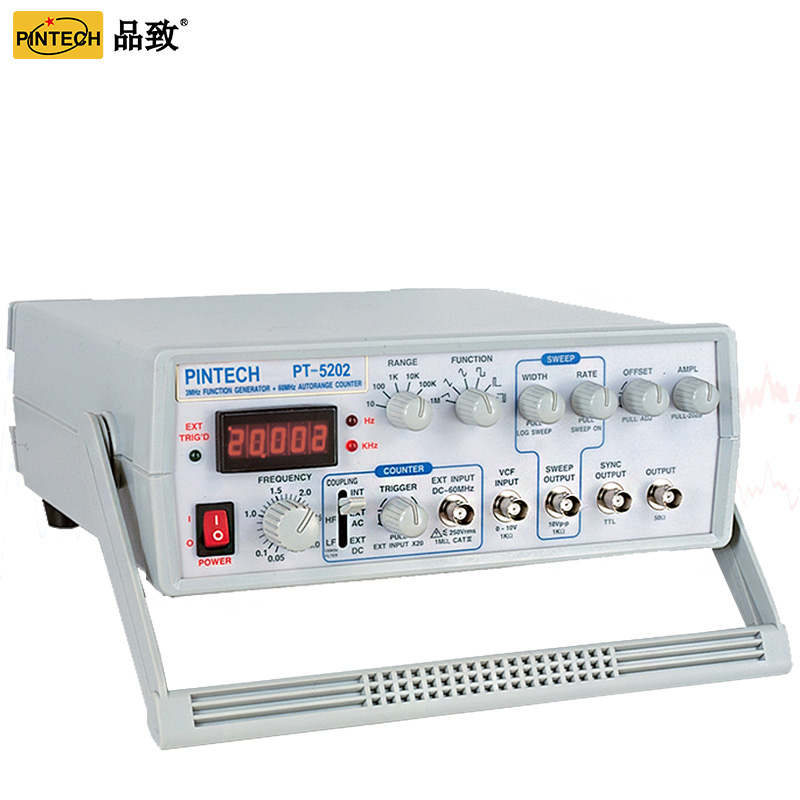

5202 直接标示6种波形，更方便使用。 产生频率从0.5Hz~3MHz。 线性及对数扫描(sweep)功能。 智能型全自动计频器功能。 计频器最大分辨率高达0.001Hz。 计频范围从0.2Hz~60MHz
- «
- 1
- »
DG5200 200MHz双通道触屏信号发生器|Pintech品致 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
品致 PINTECH
DG5200 双通道触屏信号发生器
200MHz
产品简介
• 双通道，可触屏！ 信号发生器是一种常见的信号源，广泛应用于电子电路、自动控制系统和数字实验等领域
• 能产生多种波形电路
产品图示
配件明细
核心参数
• 型号：DG5200
• 通道：双通道（独立等效）
• 带宽：200MHz
• 实时采样率：1.25GSa/s
• 波形
• 标准波形：正弦波、方波、脉冲波、锯齿波、噪声、谐波
• 任意波形：sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹、双音频、DC电压共计150多种
• 频率特性（频率分辨率1μHz或10位有效数字）
• 正弦波：1μHz-200MHz
• 方波：1μHz ~ 50MHz
• 脉冲波：1μHz ~ 25MHz
• 锯齿波：1μHz ~ 5MHz
资源下载
• DG5200 详细指标见 DG5200 详细指标页。
注：以上内容与指标均取自品致（PINTECH）官网该产品详情页，未标注口径的为厂家公布值。
品致 PINTECH · onetest 仪器资源库
品致 PINTECH
DG5200 双通道触屏信号发生器 详细指标
200MHz
产品特点
• 双通道，可触屏！ 信号发生器是一种常见的信号源，广泛应用于电子电路、自动控制系统和数字实验等领域
• 能产生多种波形电路
详细指标
• 型号：DG5200
• 通道：双通道（独立等效）
• 带宽：200MHz
• 实时采样率：1.25GSa/s
• 标准波形：正弦波、方波、脉冲波、锯齿波、噪声、谐波
• 任意波形：sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹、双音频、DC电压共计150多种
• 正弦波：1μHz-200MHz
• 方波：1μHz ~ 50MHz
• 脉冲波：1μHz ~ 25MHz
• 锯齿波：1μHz ~ 5MHz
• 噪声：120MHz (-3dB，典型值)
• 任意波：1μHz ~50MHz
• 稳定度：±1ppm, 0°C至40°C ，相噪≤-115dbc/Hz（典型值）
• 输出幅度（高阻）：2mVpp ~ 20Vpp（≤ 40MHz）；2mVpp ~ 10Vpp （≤80MHz）；2mVpp ~ 5Vpp（≤120MHz）；2mVpp ~ 2Vpp（≤250MHz)
• 输出幅度（50Ω）：1mVpp ~ 10Vpp（≤ 40MHz）；1mVpp ~ 5Vpp （≤80MHz）1mVpp ~ 2.5Vpp（≤120MHz）；1mVpp ~ 1Vpp（≤250MHz)
• 幅度分辨率：1mVpp or 4digits
• 直流偏移范围（AD+DC）：±5V(50Ω)、±10V(高阻)
• 直流偏移分辨率：1mV or 4digits
• 输出阻抗：50Ω典型值
• 准确度：±(1% of setting + 1 mVpp) （典型值1kHz sine, 0V offset）
• 单位：Vpp, Vrms, dBm
• 显示：8寸 (800x600) 高分辨率TFT液晶显示
• 模式：外部调制外部触发外部参考时钟
• 标准接口：USB Host, USB Device（支持USB-TMC）,LAN
• 工作温度：0~40℃
• 工作湿度：0~90%RH
• 尺寸：340mm x 177mm x 90mm
• 重量：2.5 kg
注：以上内容与指标均取自品致（PINTECH）官网该产品详情页，未标注口径的为厂家公布值。
资源下载
• DG5200 产品介绍见 DG5200 产品介绍页。
