PZ-ZU49DR-KFB 16通道ADC 2.5Gsps软件无线电开发板 16通道DAC 9.85Gsps|璞致 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
璞致 PUZHI
PZ-ZU49DR-KFB 软件无线电开发板
16通道ADC 2.5Gsps · 16通道DAC 9.85Gsps
产品简介
• PZ-ZU49DR-KFB 是璞致 PZSDR 系列软件无线电开发板，主控芯片 XCZU49DR-2FFVF1760I
• 板载 千兆以太网（PS侧1路）、QSFP28接口（2路 x 100G）、FMC接口（HPC接口、信号全连接）
产品图示

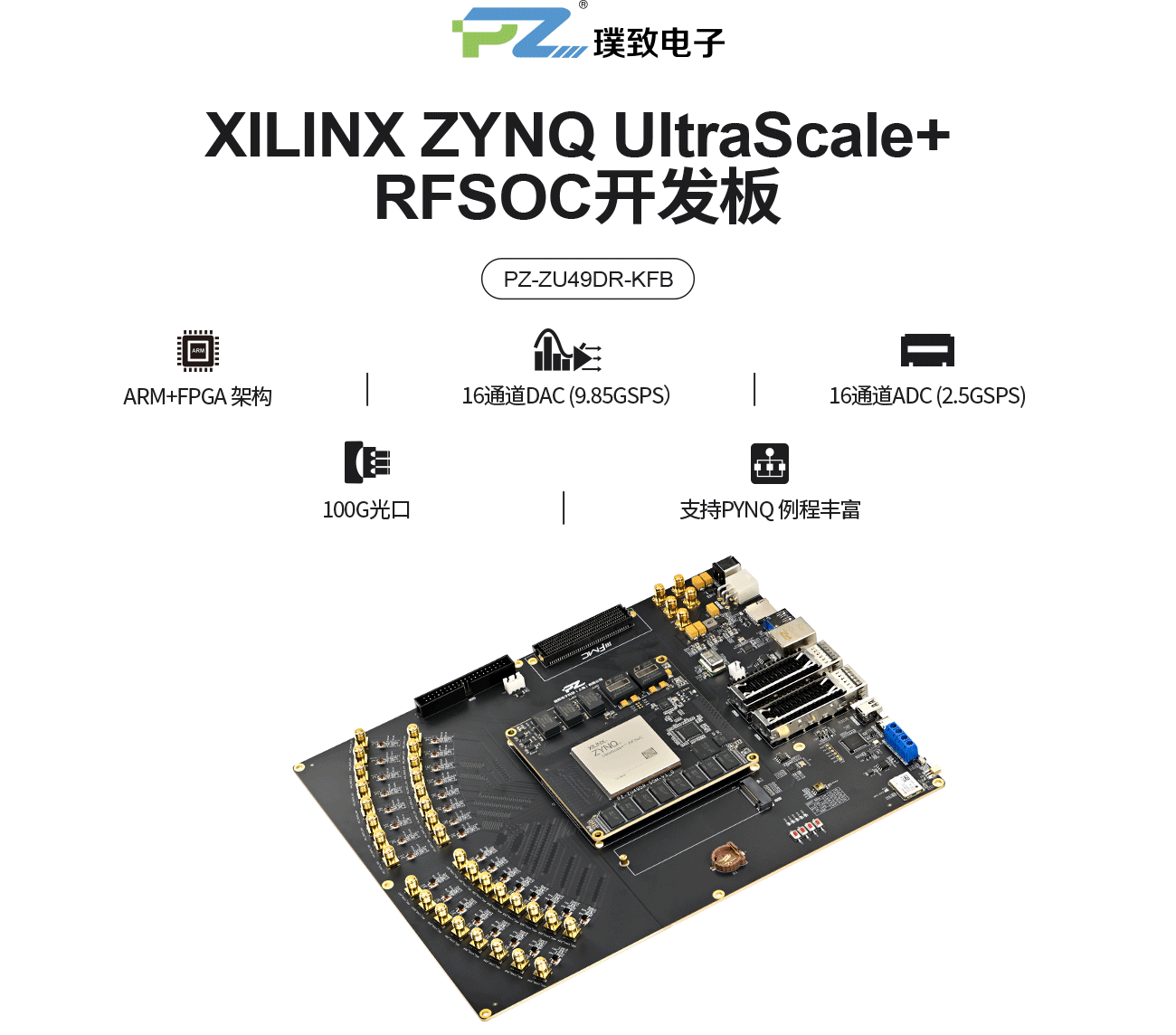

顶部横图

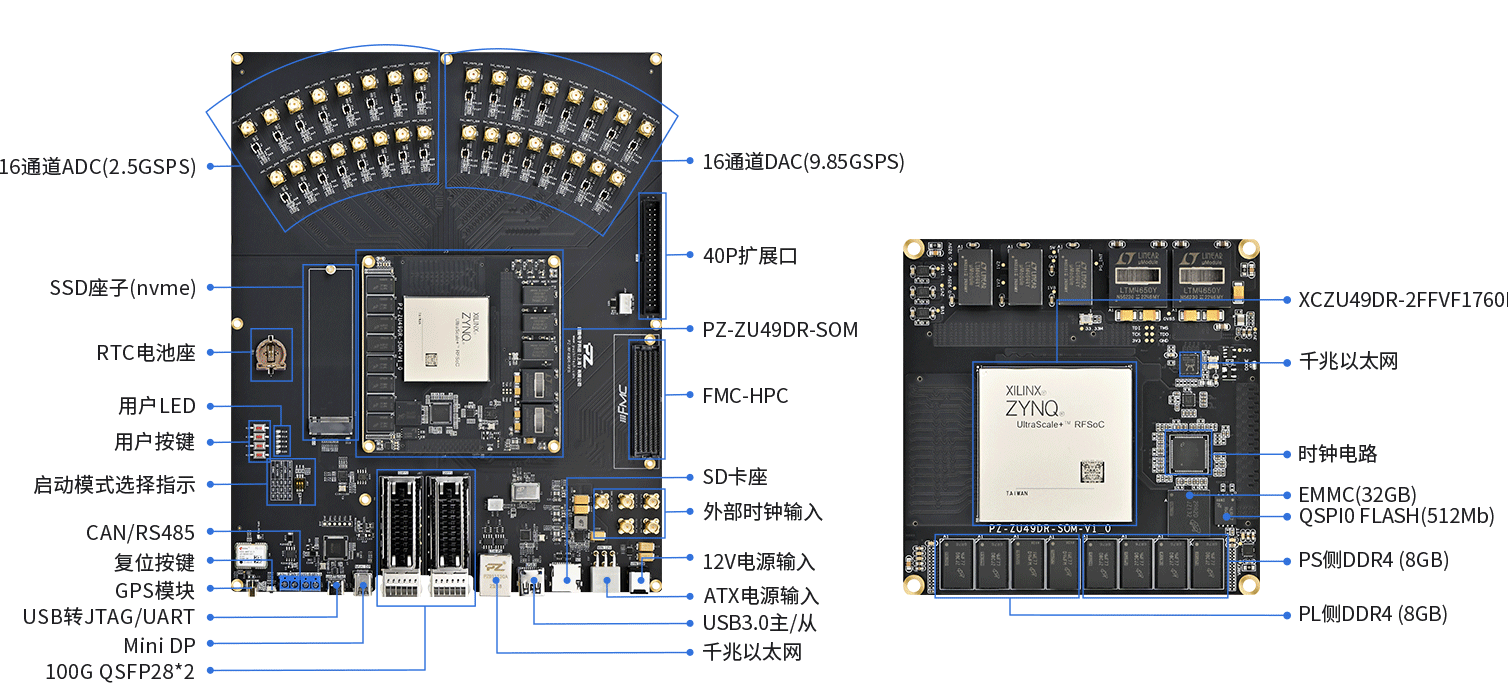

接口功能展示

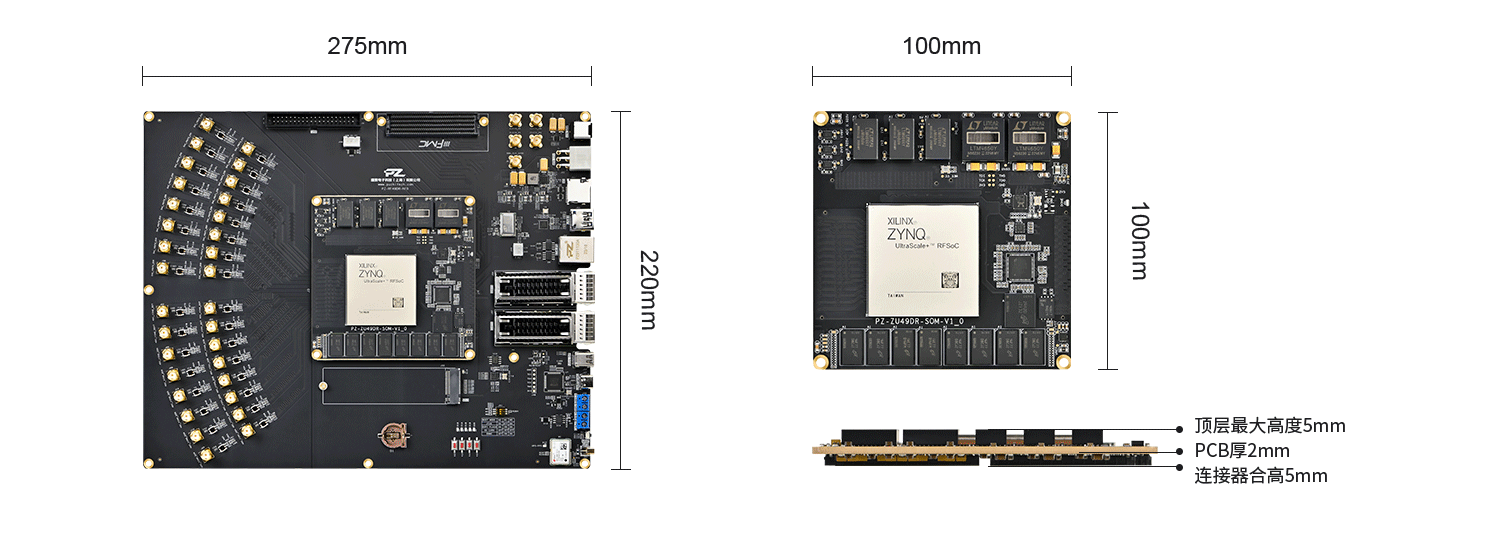

产品尺寸

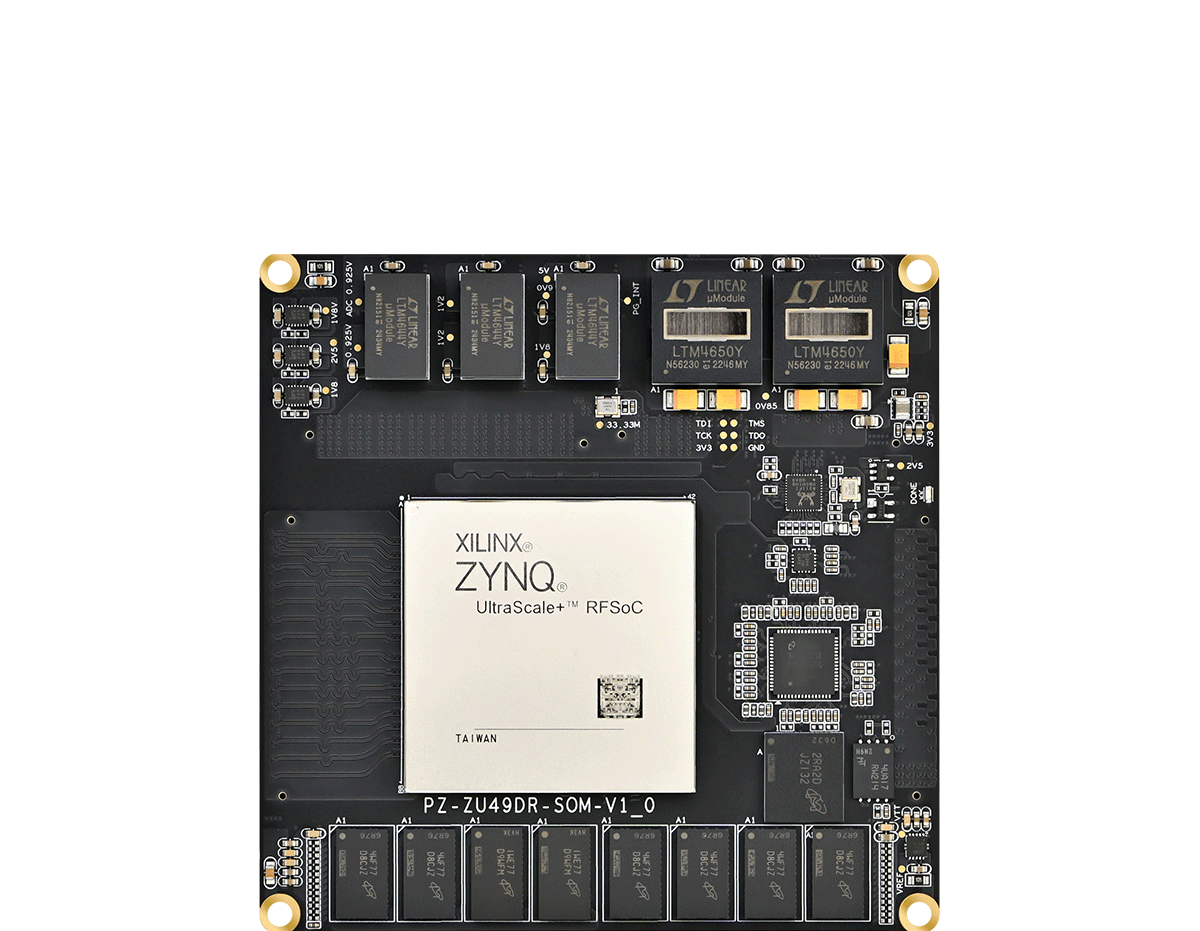

产品套餐

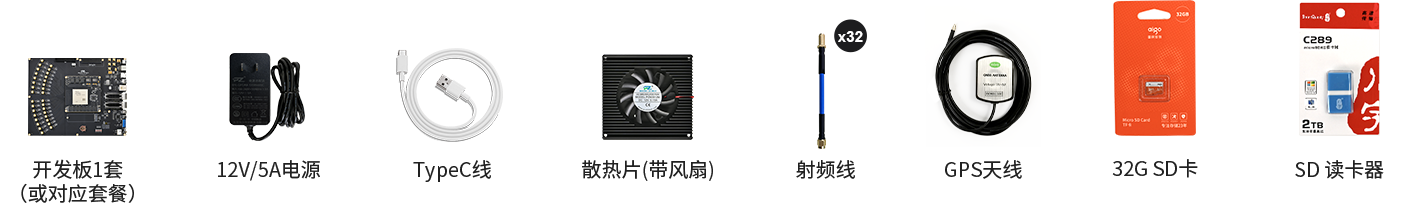

标配发货清单
核心参数
• 主控制器：XCZU49DR-2FFVF1760I
• 内核：ARM : 4 x Cortex-A53 1.333GHz RPU : 2 x Cortex-R5 533MHz
• 温度等级：工业级（-40°C~+85°C）
• DSP Slices：4272
• ADC通道：16通道/采样率2.5Gsps
• DAC通道：16通道/采样率9.85Gsps
• FMC接口：HPC接口、信号全连接
• 速度等级：2级
• 逻辑单元 （Logic Cells）：930K
• 查找表 （LUTs）：425k
• BLOCK RAM：38Mb
• DDR4：PS侧8GB 2400MHz*64bit / PL侧8GB 2400MHz*64bit
支持与资源
官方配套例程（节选）
• 1 LED流水灯例程 01.Vivado 安装说明
• 02.LED PWM控制例程
• 03.KEY控制LED例程
• 04.FPGA片内RAM读写例程
• 05.FPGA片内ROM读写例程
• 06.FPGA片内PLL配置例程
• 07.FPGA片内FIFO读写例程
• 08.FPGA侧DDR4读写测试例程
• 09.I2C读写E2PROM例程
• 10.LCD彩条显示例程
• 11.AD-AD7606 8通道采集电压例程
• 12.DA 8通道输出正弦波、三角波、方波例程
• 13.光纤接口的眼图测试例程
• 14.Aurora 8B/10B 40G回环测试例程
… 另有 41 项配套例程，完整列表见官方产品手册。
服务与保修
• 售后说明 1.所有出售产品保修期为12个月，其中FPGA芯片、液晶屏为易损件，不在保修范围内。
资源下载
• PZ-ZU49DR-KFB 详细指标见 PZ-ZU49DR-KFB 详细指标页。
注：以上内容与指标均取自璞致（PUZHI）官网该产品详情页与官方系列手册，未标注口径的为厂家公布值。
璞致电子科技（上海）有限公司 · onetest 仪器资源库
璞致 PUZHI
PZ-ZU49DR-KFB 软件无线电开发板 详细指标
16通道ADC 2.5Gsps · 16通道DAC 9.85Gsps
详细指标
以下指标取自璞致官网该产品详情页「产品参数」表。
• 型号：PZ-ZU49DR-KFB
• 主控制器：XCZU49DR-2FFVF1760I
• 内核：ARM : 4 x Cortex-A53 1.333GHz RPU : 2 x Cortex-R5 533MHz
• 速度等级：2级
• 温度等级：工业级（-40°C~+85°C）
• 逻辑单元 （Logic Cells）：930K
• 查找表 （LUTs）：425k
• DSP Slices：4272
• BLOCK RAM：38Mb
• DDR4：PS侧8GB 2400MHz*64bit / PL侧8GB 2400MHz*64bit
• QSPI FLASH：2路(QSPI0+QSPI1)/单片512Mb、共计1Gb
• EMMC：32GB，存储启动文件和用户文件
• 启动方式：JTAG/QSPI/SD/EMMC，板载拨码开关选择
• ADC通道：16通道/采样率2.5Gsps
• DAC通道：16通道/采样率9.85Gsps
• PS侧GTR接口：4对TX/RX
• PL侧GTY接口：16对TX/RX
• 扩展IO数量：MIO：38个（固定1.8V电平） HP：144个（1.2/1.8可调、默认1.8V） HD ：96个（1.8/2.5/3.3V可调、默认3.3V）
• 晶振：1个单端33.3333MHz晶振提供给PS 1个差分200MHz晶振提供给PL 1个差分125M晶振提供给GT接口 1个专用时钟芯片给ADC/DAC提供时钟
• 核心板尺寸：100*100mm
• 集成JTAG下载器：1路
• UART/RS485/CAN：1路/1路/1路
• SD卡接口：1路
• PS侧SSD接口：1路
• 千兆以太网：PS侧1路
• Mini DP输出：1路
• USB3.0主从口：1路
• SSD存储：1路（PS端）
• QSFP28接口：2路 x 100G
• GPS模块：1个
• FMC接口：HPC接口、信号全连接
• 供电/电流：12V/5A
• 开发板尺寸：275 x 220mm
• 开发板工艺：黑色哑光、沉金
• 40P扩展口：共计32个信号(包括5V电源1路、3.3V电源1路、地6路，IO口28路)
资源下载
• PZ-ZU49DR-KFB 产品介绍见 PZ-ZU49DR-KFB 产品介绍页。
注：以上内容与指标均取自璞致（PUZHI）官网该产品详情页与官方系列手册，未标注口径的为厂家公布值。
璞致电子科技（上海）有限公司 · onetest 仪器资源库
