璞致 PUZHI
PZ-ZU49DR-SOM 软件无线电核心板
16通道ADC 2.5Gsps · 16通道DAC 9.85Gsps
产品简介
• PZ-ZU49DR-SOM 是璞致 PZSDR 系列软件无线电核心板，主控芯片 XCZU49DR-2FFVF1760I
• 板载 千兆以太网（1路，PS侧）
产品图示

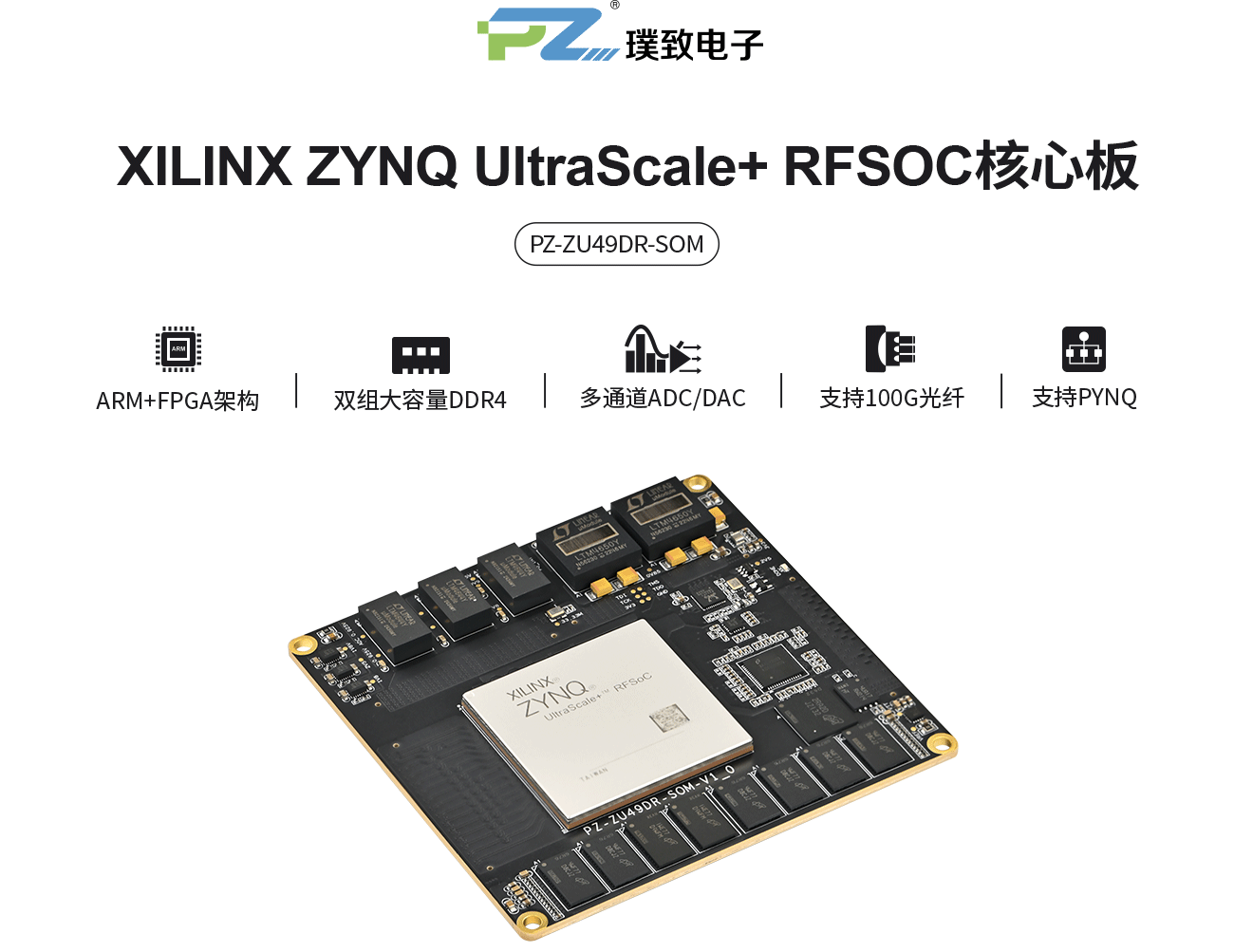

顶部横图

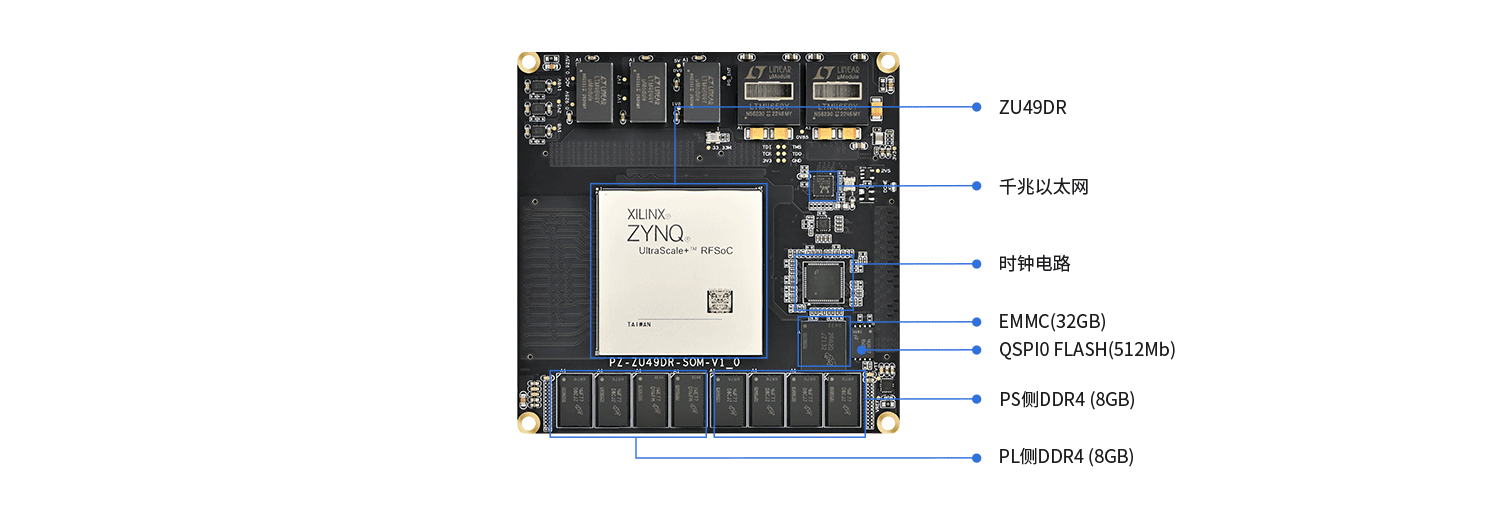

接口功能展示

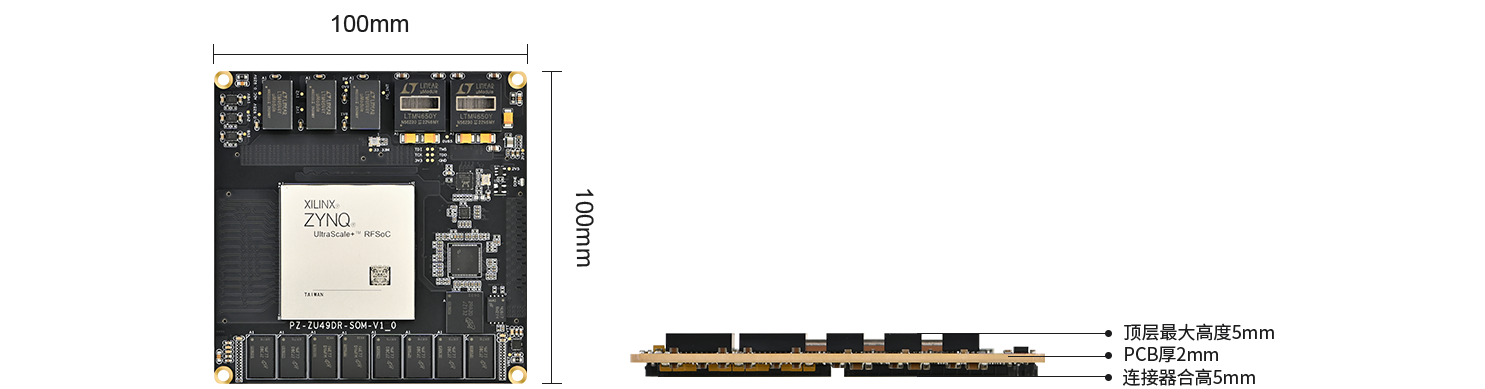

产品尺寸

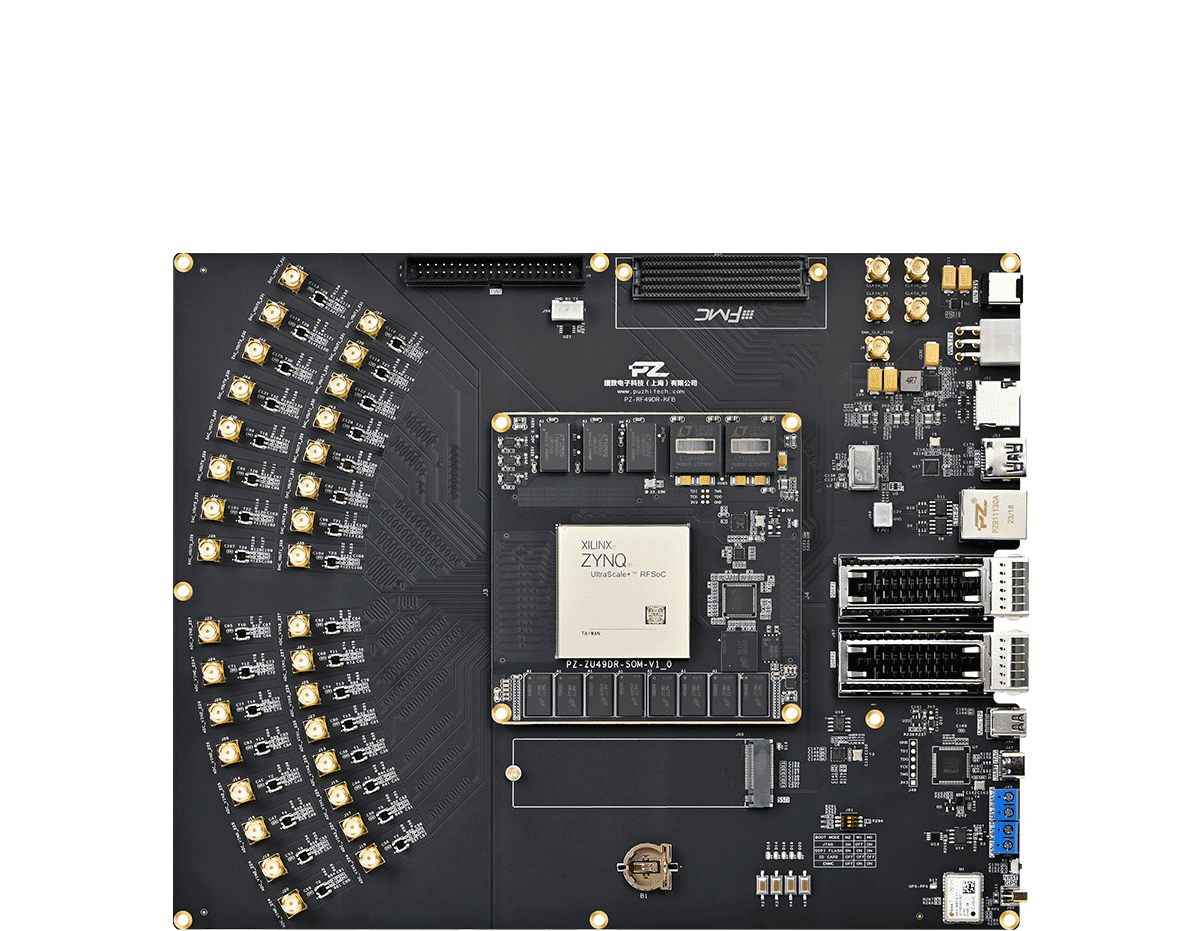

产品套餐
技术支持及配套资料

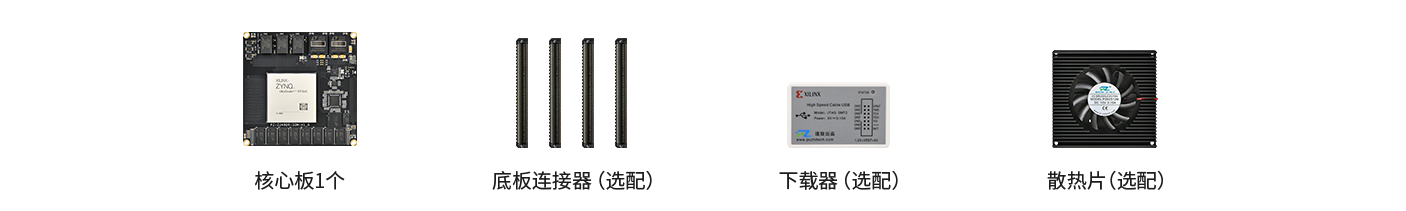

标配发货清单
核心参数
• 主控制器：XCZU49DR-2FFVF1760I
• 内核：ARM : 4 x Cortex-A53 1.333GHz RPU : 2 x Cortex-R5 533MHz
• 温度等级：工业级（-40°C~+85°C）
• DSP Slices：4272
• ADC通道：16通道/采样率2.5Gsps
• DAC通道：16通道/采样率9.85Gsps
• 速度等级：2级
• 逻辑单元 （Logic Cells）：930K
• 查找表 （LUTs）：425k
• BLOCK RAM：38Mb
• DDR4：PS侧8GB 2400MHz*64bit / PL侧8GB 2400MHz*64bit
• QSPI FLASH：2路(QSPI0+QSPI1)/单片512Mb、共计1Gb
服务与保修
• 售后说明 1.所有出售产品保修期为12个月，其中FPGA芯片、液晶屏为易损件，不在保修范围内。
资源下载
• PZ-ZU49DR-SOM 详细指标见 PZ-ZU49DR-SOM 详细指标页。
注：以上内容与指标均取自璞致（PUZHI）官网该产品详情页与官方系列手册，未标注口径的为厂家公布值。
璞致电子科技（上海）有限公司 · onetest 仪器资源库
璞致 PUZHI
PZ-ZU49DR-SOM 软件无线电核心板 详细指标
16通道ADC 2.5Gsps · 16通道DAC 9.85Gsps
详细指标
以下指标取自璞致官网该产品详情页「产品参数」表。
• 型号：PZ-ZU49DR-SOM
• 主控制器：XCZU49DR-2FFVF1760I
• 内核：ARM : 4 x Cortex-A53 1.333GHz RPU : 2 x Cortex-R5 533MHz
• 速度等级：2级
• 温度等级：工业级（-40°C~+85°C）
• 逻辑单元 （Logic Cells）：930K
• 查找表 （LUTs）：425k
• DSP Slices：4272
• BLOCK RAM：38Mb
• DDR4：PS侧8GB 2400MHz*64bit / PL侧8GB 2400MHz*64bit
• QSPI FLASH：2路(QSPI0+QSPI1)/单片512Mb、共计1Gb
• EMMC：32GB，存储启动文件和用户文件
• 启动方式：JTAG/QSPI/SD/EMMC，板载拨码开关选择
• ADC通道：16通道/采样率2.5Gsps
• DAC通道：16通道/采样率9.85Gsps
• 千兆以太网：1路（PS侧）
• PS侧GTR：4对TX/RX
• PL侧GTY：16对TX/RX
• 供电/电流：8-12V/5A（推荐电压8V）
• 扩展IO数量：MIO：38个（固定1.8V电平） HP：144个（1.2/1.8可调、默认1.8V） HD ：96个（1.8/2.5/3.3V可调、默认3.3V）
• 晶振：1个单端33.3333MHz晶振提供给PS 1个差分200MHz晶振提供给PL 1个差分125M晶振提供给GT接口 1个专用时钟芯片给ADC/DAC提供时钟
• 尺寸、工艺：100*100mm，沉金工艺、0.635mm间距 240P连接器x4，顶层最大高度5mm，PCB厚2mm,连接器合高5mm
资源下载
• PZ-ZU49DR-SOM 产品介绍见 PZ-ZU49DR-SOM 产品介绍页。
注：以上内容与指标均取自璞致（PUZHI）官网该产品详情页与官方系列手册，未标注口径的为厂家公布值。
