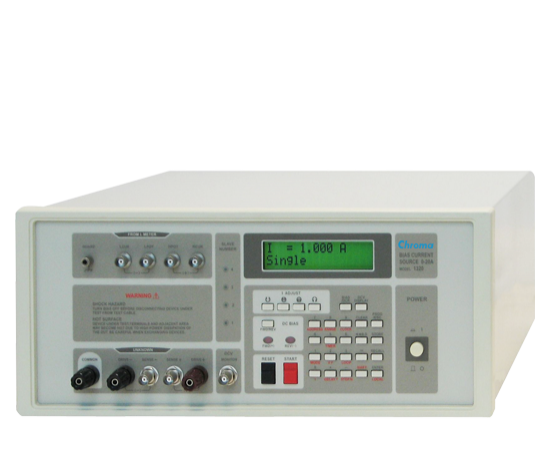

Chroma 1320直流重叠电流源，可由3302/3252/11022/11025 LCR表直接控制输出，外接1320S最大输出电流可达100A，自动或手动触发重叠电流扫描频率，可分析电感器中铁心的特性，作电感器质量检测或产品特性的分析，为电感器检测适配的量测仪器组合。
11300 20Hz到1MHz直流重叠测试系统 10m ohm|致茂电子Chroma (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
致茂 Chroma
11300 直流重叠测试系统
20Hz到1MHz · 10m ohm
产品简介

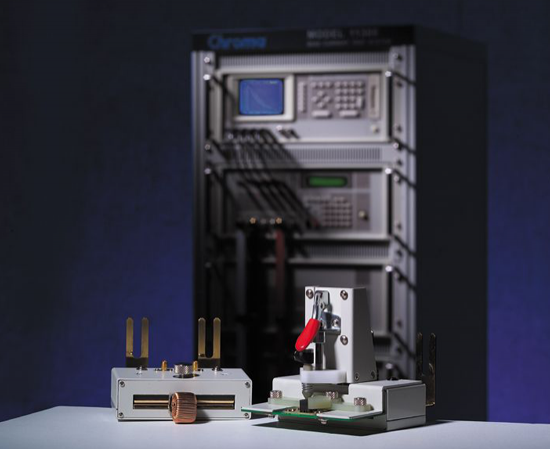

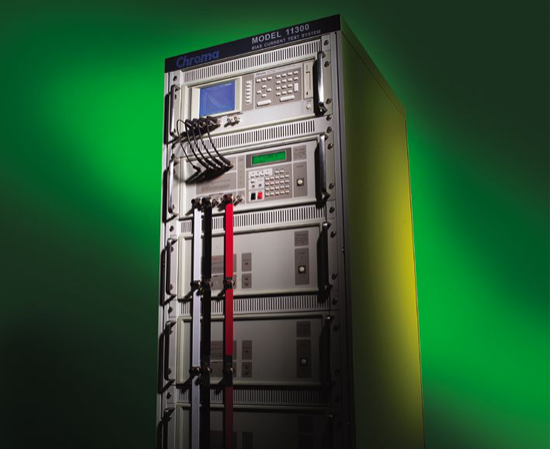

Chroma 11300 直流重叠测试系统是一个组合测试系统包含LCR表与直流重叠电流源。
本直流重叠测试系统整合了3252/3302系列的自动零件分析仪，1320系列直流重叠电流源，等主要硬件测试设备。3252/3302系列的自动零件分析仪可以直接控制1320系列直流重叠电流源的输出。宽广的测试规格环境，最大可达300A直流重叠，满足如RD、QC、QA等不同的应用环境的测试需求，提供具经济效益的采购选择。
产品功能与优势
主要特点
• 高效率，正反向电流切换与扫描功能
• 系统稳定度高，频率响应：20Hz到1MHz
• 高准确度，3%输出电流准确度

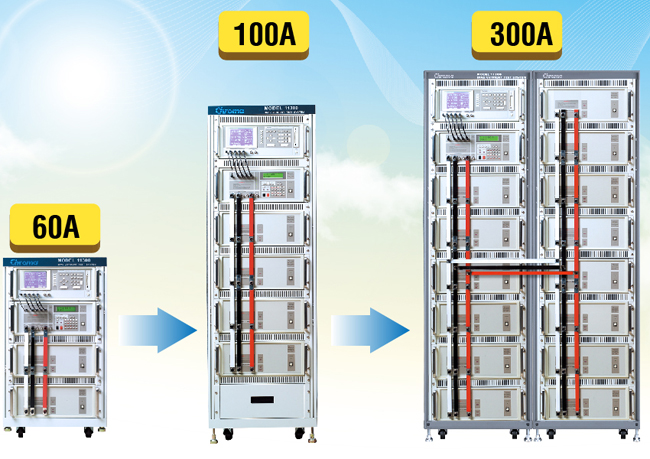

• 扩充性强，扩增最大到300Adc
• 组立式系统，维护容易
• 富弹性的模块化整合环境
• 使用采正面多方进气，背面多方多组风扇排气，以达迅速排热效果
• 搭配多功能四端测试治具
• 采低ESR(< 10m ohm)设计连接直流重叠电流源
• 提供Windows作业环境的联机软件
本系统针对大直流电流而设计，最大到300A。在直流重叠电流源间连接采低ESR(<10m ohm)设计，降低热能产生与提高量测结果的精准度。并搭配多功能四端测试治具，可以量测多种DUT，包含SMD DUT、DIP ring core DUT等。
本系统可透过Windows作业环境的联机软件或LCR表本身的扫描功能，提供Power Choke扫描特性分析图形。提供手动触发或自动触发方式多点扫描直流重叠可以分析铁芯特性，包含电感质量检阅和产品功能分析。Chroma 11300是各式电源供应器的磁性Choke与Core最好的测试解决方案。

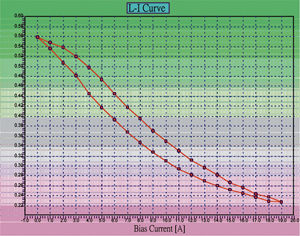

▲ L-I Curve Software
主要型号与技术规格
该系列共收录 11 个具体型号，以下为前 6 个（完整规格见详细指标页）。
• 11300 叙述 直流重叠测试系统
• A113008 叙述 DIP 100A四端测试治具
• A113009 叙述 SMD 60A四端测试治具(需搭配A113008)
• A113010 叙述 SMD 100A四端测试治具(需搭配A113008)
• A113012 叙述 真空产生器 (搭配A113009使用)
• A113014 叙述 真空汞浦 (搭配A113009使用)
资源下载
• 11300 详细指标见 11300 详细指标页。
• 官方 PDF（型录）：11300-SC.pdf
注：以上内容与指标均取自致茂电子（Chroma）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
致茂电子（Chroma ATE Inc.） · onetest 仪器资源库
致茂 Chroma
11300 详细指标
20Hz到1MHz · 10m ohm
详细指标
以下规格取自致茂 Chroma 官网该产品详情页型号表，共 11 个具体型号。
11300
• 叙述：直流重叠测试系统
A113008
• 叙述：DIP 100A四端测试治具
A113009
• 叙述：SMD 60A四端测试治具(需搭配A113008)
A113010
• 叙述：SMD 100A四端测试治具(需搭配A113008)
A113012
• 叙述：真空产生器 (搭配A113009使用)
A113014
• 叙述：真空汞浦 (搭配A113009使用)
LCR Meter
• 叙述：LCR表 3252/3302系列
Bias Current Source
• 叙述：直流重叠电流源 1320/1320S系列
A800016
• 叙述：11300系统19吋20U/35U/41U机箱
A113017
• 叙述：LCR 分析软体
A113019
• 叙述：大电流重叠电流测试治具
资源下载
• 11300 产品介绍见 11300 产品介绍页。
• 官方 PDF（型录）：11300-SC.pdf
注：以上内容与指标均取自致茂电子（Chroma）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
