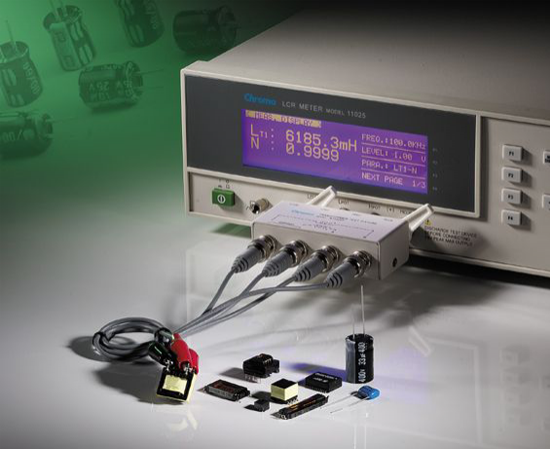

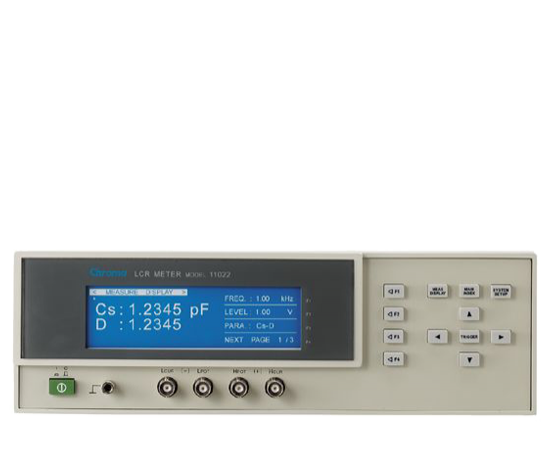

11022/11025 LCR表
50Hz, 60Hz, 100Hz, 120Hz · 50kHz, 100kHz
产品简介
11022/11025 LCR表是被动组件量测仪器，适用于被动组件自动化制造工厂或电子工厂进料检验。11022 LCR表21ms的高速量测及0.1%的准确度，符合高速生产的要求；8/99级分类计数功能、不良品判定及50组内部仪器设定储存及呼叫功能，完全符合生产线操作简易的要求；四种阻抗输出模式选择，量测结果比对各家LCR表，取得一致性的量测标准；低阻抗之快速精准量测能力更是大容量、低电感等低阻抗零件自动化生产设备之最佳选择，11025并可调整直流重叠电流，适用于各式通讯变压器及小功率电感器之直流重叠电流电感检测。
11025 LCR表另具有直流电阻(DCR)、互感(M)、圈数比(Turns Ratio)等变压器测量参数之量测功能，适用于变压器综合测试之自动化设备。
产品功能与优势
主要特点
• 直流电阻(DCR)互感(M)圈数比(Turns Ratio)等变压器测量参数之量测功能(11025)
• 测试频率：50Hz, 60Hz, 100Hz, 120Hz, 1kHz, 10kHz, 20kHz, 40kHz, 50kHz, 100kHz
• 基本量测准确度：0.1%
• 高速量测：21ms (测试频率≧100Hz)
• 可与Agilent 4263B LCR表IEEE-488控制接口兼容
• 4种输出阻抗模式选择，量测结果可比对各知名厂牌之LCR表
• 0.01mΩ高分辨率及0.3%高准确度达到100mΩ的测试范围，提供大容量、低电感等低阻抗零件之的精准量测
• 可调整直流重叠电流至最大200mA(固定输出阻抗25Ω)，适用于各式通讯变压器及小功率电感器之直流重叠电流电感检测(11025)
• 直流重叠电流源(1320)直接控制功能
• 大型LCD显示(240x64点矩阵)，容易操作
• 0.01mΩ至99.99MΩ及4½位数的分辨率
• 双频测试功能，可提供电解电容、塑料电容、MLCC等品保与自动化生产双频测试应用
• 具重叠比较器
• 具分类计数功能
• 具比较良品/不良品警示声响判定功能
• 50组内部仪器设定可供储存及呼叫
• 可设定HANDLER接口触发端(正缘/负缘)
• 测试位准监视器功能

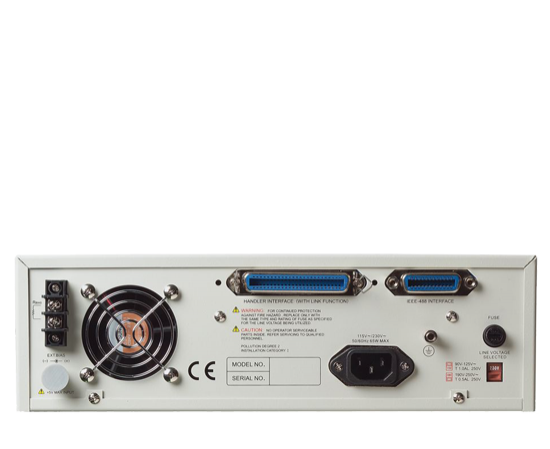

• 标准的GPIB与HANDLER接口
• 标准的RS232接口，为提供自动化机械PLC联机等应用
• 开路归零、短路归零、加载校正功能
• LabView® 驱动程序
主要型号与技术规格
该系列共收录 16 个具体型号，以下为前 6 个（完整规格见详细指标页）。
• 11022 叙述 LCR表
• 11025 叙述 LCR表
• A110211 叙述 零组件测试盒
• A110212 叙述 零组件远程测试盒
• A110232 叙述 4 BNC测试线#18
• A110234 叙述 高频测试线
资源下载
• 11022/11025 详细指标见 11022/11025 详细指标页。
• 官方 PDF（型录）：11022-11025-EN.pdf
注：以上内容与指标均取自致茂电子（Chroma）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
致茂电子（Chroma ATE Inc.） · onetest 仪器资源库
致茂 Chroma
11022/11025 详细指标
50Hz, 60Hz, 100Hz, 120Hz · 50kHz, 100kHz
详细指标
以下规格取自致茂 Chroma 官网该产品详情页型号表，共 16 个具体型号。
11022
• 叙述：LCR表
11025
• 叙述：LCR表
A110211
• 叙述：零组件测试盒
A110212
• 叙述：零组件远程测试盒
A110232
• 叙述：4 BNC测试线#18
A110234
• 叙述：高频测试线
A110236
• 叙述：19吋机框耳架
A110239
• 叙述：四端SMD电解电容测试盒
A110242
• 叙述：电池ESR测试治具
A110244
• 叙述：高容量电容测试治具
A113012
• 叙述：真空产生器 (搭配A132574使用)
A113014
• 叙述：真空汞浦 (搭配A132574使用)
A132574
• 叙述：SMD Power Choke测试治具
A133004
• 叙述：SMD 测试盒
A133019
• 叙述：BNC测试线2M (单边开放)
A165009
• 叙述：4 BNC测试线含探棒
资源下载
• 11022/11025 产品介绍见 11022/11025 产品介绍页。
• 官方 PDF（型录）：11022-11025-EN.pdf
注：以上内容与指标均取自致茂电子（Chroma）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
