11050Series 高频 LCR 表
75kHz至30MHz · 11050-30M
产品简介
Chroma 11050 Series高频LCR表为一提供被动组件量测评估解决方案，兼具精准与快速两大特色的精密测试仪器。量测项目涵盖电感、电容、电阻、质量因素损耗因素等各种被动组件测试所需的主、副参数。从75kHz至30MHz/1kHz至10MHz/60Hz至5MHz的宽广测试频率范围，适合分析被动组件于不同频率下的特性。0.1%的基本量测准确度，让量测结果不只是呈现高稳定性，还具备高可靠性。只需7ms 的快速量测，可搭配自动化机台，有效率地大幅提高产量。
Chroma 11050 Series除了具备Chroma LCR表一贯的优异量测性能之外，也继承了各种便利的功能设计。三种不同的输出阻抗模式，满足用户对于量测结果与其他仪器的匹配需求。弹性的显示位数设定，可依用户对于量测分辨率的需求，调整成适合的显示方式。测试讯号的监测功能，可以实时观察待测物上实际承载的电压与电流大小。触发延迟、量测延迟与平均次数等时序设定，让量测能紧密配合自动化机台动作，并在有限的量测时间内取得最精确的量测结果。
产品功能与优势
主要特点
• 测试参数：L/C/R/Z/Y/DCR/Q/D/θ
• 测试频率： 75kHz至30MHz (11050-30M)
• 1kHz至10MHz (11050)
• 60Hz至5MHz (11050-5M)
• 测试电压：10mV至5V
• 基本准确度：0.1%
• 7ms快速量测
• 3种输出阻抗模式
• 测试讯号监测功能
• 比较与分类选别功能
• 开短路与加载补偿功能
• 量测、显示单元分离式设计
• 标准的Handler、RS-232C、USB储存与外部重叠电流控制接口
• 可选购直流重叠电流源0至5A/20A(100kHz至10MHz)
• 可选购GPIB或LAN界面

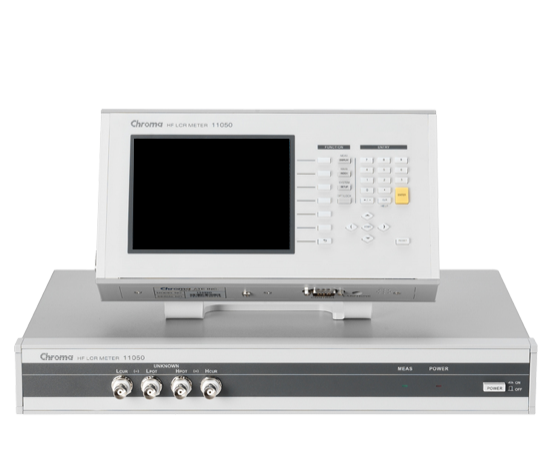

Chroma 11050 Series在外型结构上采单元分离式设计，利用双CPU分别处理量测与显示，不但能提高量测的速度，应用于自动化机台上时也能够缩短测试线的长度，强化高频量测的精准度。

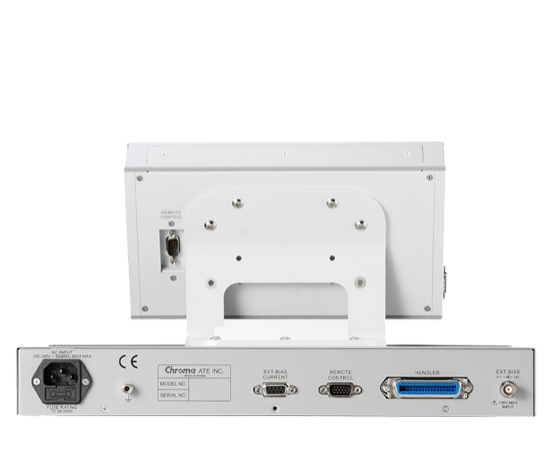

Chroma 11050 Series的另一大特色是完善的接口配置。标准配备的接口包含了可供软硬件设定量测条件、触发量测动作、判定量测结果与搜集量测数据的Handler与RS-232C接口，与可储存仪器设定的USB储存接口、可直接控制Chroma直流重叠电源输出的外部重叠电流接口。选购配备的部分则可依用户在软件通讯上的需求，选购GPIB或LAN接口。
功率电感由于携带型电子通讯产品薄型化与低功耗的设计取向，测试频率逐渐提高，连带使组件的等效串联电阻值成为影响产品优劣的重要指针。缓冲电容扮演决定整体电路信赖性的重要角色，为了能在频繁承载瞬态高压的环境下持续正常工作，必须于高频时仍保持极低的等效串联电阻值。因此Chroma 11050 Series在设计开发时特别关注被动组件在高频领域的测试应用，以贴近使用者的实际需求，提升关键的量测功能。其于低阻抗量测的准确度强化，可大幅强化其在高频量测应用的实用性。
Chroma 11050 Series藉由全面性的设计考虑与重点式的功能强化，不论是在产品特性研发分析、自动化产线快速测试或是各式零件进出料管理，都是最佳的解决方案。
主要型号与技术规格
该系列共收录 15 个具体型号，以下为前 6 个（完整规格见详细指标页）。
• 11050 叙述 高频LCR表 1kHz至10MHz
• 11050-5M 叙述 高频LCR表 60Hz至5MHz
• 11050-30M 叙述 高频LCR表 75kHz至30MHz
• A110501 叙述 四端 SMD 测试盒
• A110502 叙述 直流重叠电流源 0至5A
• A110503 叙述 直流重叠电流源测试治具
资源下载
• 11050Series 详细指标见 11050Series 详细指标页。
• 官方 PDF（型录）：11050Series-SC.pdf
• 官方 PDF（使用指南）：TC_MLCC_ApplicationNote_2023.pdf
注：以上内容与指标均取自致茂电子（Chroma）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
致茂电子（Chroma ATE Inc.） · onetest 仪器资源库
致茂 Chroma
11050Series 详细指标
75kHz至30MHz · 11050-30M
详细指标
以下规格取自致茂 Chroma 官网该产品详情页型号表，共 15 个具体型号。
11050
• 叙述：高频LCR表 1kHz至10MHz
11050-5M
• 叙述：高频LCR表 60Hz至5MHz
11050-30M
• 叙述：高频LCR表 75kHz至30MHz
A110501
• 叙述：四端 SMD 测试盒
A110502
• 叙述：直流重叠电流源 0至5A
A110503
• 叙述：直流重叠电流源测试治具
A110504
• 叙述：直流重叠电流源保护盒
A110505
• 叙述：直流重叠电流源 0至20A
A110506
• 叙述：高频镊子治具
A110507
• 叙述：低阻抗测试转接盒
A110211
• 叙述：零组件测试盒
A110234
• 叙述：高频测试线 (1m)
A133509
• 叙述：GPIB & Handler 适配卡
A133510
• 叙述：LAN & USB-H 适配卡
B110500
• 叙述：自动化高频延伸测试线 (BNC转SMA, 1M)
资源下载
• 11050Series 产品介绍见 11050Series 产品介绍页。
• 官方 PDF（型录）：11050Series-SC.pdf
• 官方 PDF（使用指南）：TC_MLCC_ApplicationNote_2023.pdf
注：以上内容与指标均取自致茂电子（Chroma）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
