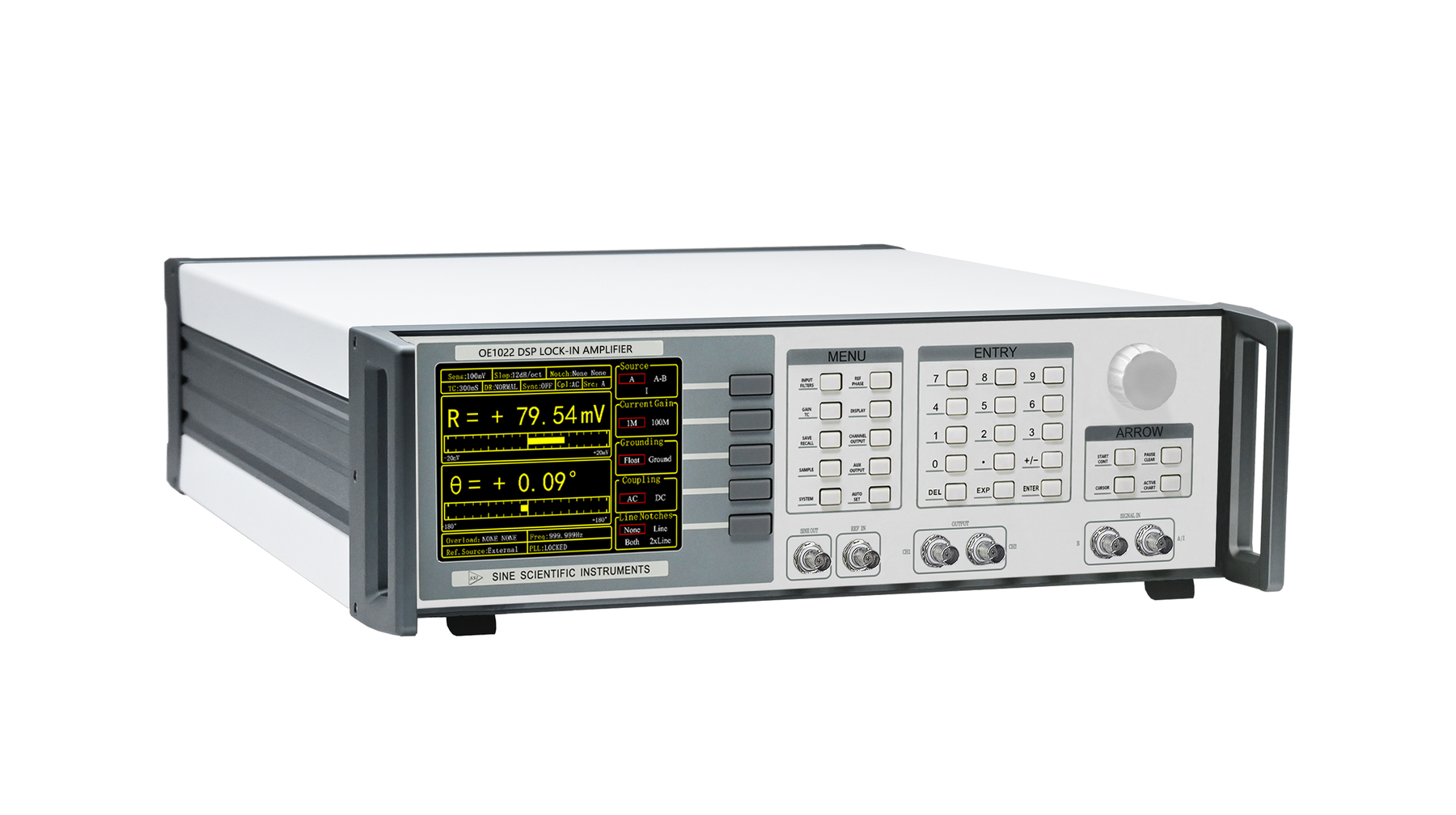

OE1022 数字锁相放大器
1 mHz - 102 kHz 数字锁相放大器
产品简介
锁相放大器OE1022中所采用的低噪声模拟前端放大器能够有效地处理差分信号或者单端信号，其等效输入噪声仅为5nV/√Hz。本通道的输入阻抗为10MΩ，在满量程输出时能够检测到的输入信号电平为1nV至1V。此外，OE1022能够应用于输入电流信号的测量，其前端可变电流增益为106 或 108 V/A。
核心参数
• 测量频率范围：1 mHz - 102 kHz
• 时间常数：10 μs - 3 ks
• 噪声低至5nV/√Hz
• 多谐波同时测量
• 动态储备高达120dB

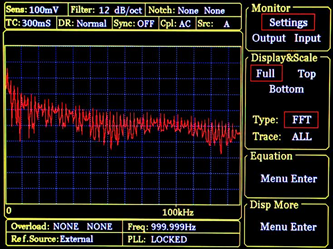

• 附带FFT频谱分析功能
功能与结构
参考信号通道
OE1022数字锁相放大器可以选择采用内部参考模式或者外部参考模式。当OE1022设定为内部参考信号模式时，仪器内部的高精度振荡器和数字合成算法能够产生用于和输入信号相乘的正弦波信号，此时的内部参考信号几乎不会受到相位噪声的影响。利用数字移相技术，内部参考信号的相位能够达到0.001°的分辨率精度。本仪器的内部参考信号模式能够在1 mHz至102 kHz的频率范围内正常工作。在外部参考信号模式下，正弦波信号和TTL逻辑电平（可选上升/下降沿）均可作为外部参考信号。外部参考信号的上升沿或者下降沿会触发内部的锁相环(PLL)进行锁定动作。
显示功能

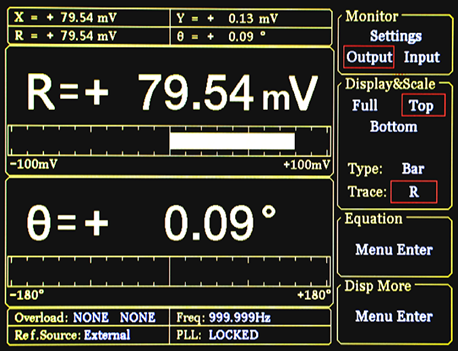

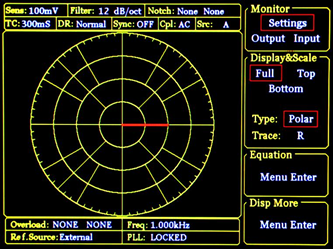

OE1022选用的是5.6英寸的640×480分辨率的TFT彩色屏作为仪器的主显示屏。本款锁相放大器所能够检测到的数据，例如：信号的X值、Y值、R值、θ值，可以同时以数值、条形图、XY坐标图、极坐标显示等来显示。
多谐波同时测量
传统的锁相放大器中，同一时间只能测量基频信号或者某个谐波信号分量。因此对于某些需要同时多个频率分量的幅值及相位的情况，传统锁相放大器是无法满足测量要求。OE1022的数字端将FPGA与ARM技术相结合，实现更高的处理带宽及更灵活的数字架构，数字处理精度可达到48位，可以同时进行3种频率的谐波的测量，使得1台OE1022相当于3台传统锁相放大器。检测到的最大谐波信号频率可以到达基频的32767倍，但最大谐波频率不能超过仪器的工作频率102 kHz。
PC软件操作
本仪器所采用的内部RS232转USB接口保证用户能够在控制计算机上有效地使用OE1022的所有测试功能，包括设定仪器的合理控制参数和读取仪器所测的数据。本款仪器配备有对应的免费LabVIEW程序，这使得OE1022能够简单地应用于复杂的科学实验当中。在LabVIEW的程序界面上，用户能够看到所有的控制命令和仪器反馈的响应。
典型应用
• 扫描显微镜 AFM、STM、SPM
• 材料科学 载流子迁移率、载流子密度、霍尔效应、超声材料
• 输运测量 电导测量，阻抗测量
• 噪声表征 噪声密度，互相关测量
• 光学实验 光谱分析、光谱测量、THz测量、TDLAS
• 传感器测量 陀螺仪、光电传感器、谐振器、加速度计
• 磁性传感 SQUIDs, NV色心, 原子磁强计，VSM
• 生物医疗 微流控
资源下载
• OE1022 详细指标见 OE1022 详细指标页。
• 官方资料：OE1022介绍文档（1.66MB）
• 官方资料：OE1022用户使用手册（8.66MB）
• 官方资料：SSI LIA_console 控制平台软件（53.48MB）
• 官方资料：OE1022 LabVIEW开发库（450.97KB）
• 官方资料：串口驱动（4.21MB）
• 官方资料：串口调试助手（485.02KB）
• 官方资料：USB_驱动 for Win7/8（24.24MB）
注：以上内容与指标均取自赛恩科仪官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
赛恩科仪（SINE SCIENTIFIC INSTRUMENTS） · onetest 仪器资源库
赛恩科仪
OE1022 详细指标
1 mHz - 102 kHz 数字锁相放大器
详细指标
以下指标取自赛恩科仪官网该产品详情页「性能参数」栏目与官方资料，未标注测试条件的为厂家公布值。
信号通道
• 电压输入模式：单端或差分输入
• 满量程灵敏度：1 nV - 1 V（电压输入）；1 fA - 1 µA （电流输入）
• 电流输入增益：10^6 或 10^8 V/A
• 输入阻抗
电压：10 MΩ//25 pF，交流或直流耦合
电流：1 kΩ到虚拟地
• 共模抑制比：>100 dB至10 kHz，以6 dB/oct减小
• 动态储备：>120 dB
• 增益精度：标准0.2%，最大1%
• 电压噪声
997Hz时：5 nV/√ Hz
• 电流噪声
97Hz时：15 fA/√ Hz
997Hz时：13 fA/√ Hz
• 陷波器：50/60 Hz 和 100/120 Hz
• 输入屏蔽接地：BNC (A/I, B)屏蔽层可直接接地或者通过10 kΩ电阻接至浮地
参考通道
• 输入
频率范围：1 mHz - 102 kHz
参考输入：方波或正弦波
输入阻抗：1 MΩ//25 pF
• 相位
分辨率：1μdeg
绝对相位误差：<1deg
相对相位误差：<0.01deg
• 谐波检测：2F, 3F, …nF 至 102 kHz (n<32,767)
• 采集时间
内部参考：即时采集
外部参考：(2个周期+5ms）或者40 ms
解调器
• 解调器数量：3
• 稳定性
数字输出：所有设置均无零点漂移
显示：所有设置均无零点漂移
模拟输出：所有动态储备设置小于5 ppm/℃
• 谐波抑制：-90 dB
• 时间常数：10 us至3 ks (<200Hz). 6, 12, 18, 24 dB/oct陡降
• 同步滤波器：低于200 Hz 且18,24 dB/oct陡降有效
内部振荡器
• 输出频率
范围：1 mHz - 102 kHz
精度：2 ppm+10 uHz
分辨率：1 mHz
• 失真：-80 dBc(f<10 kHz)，-70 dBc(f>10 kHz)
• 正弦幅值
误差：典型0.5%(f<10 kHz),最大1%
温度稳定性：100 ppm/℃
• 正弦输出：正弦信号，输出阻抗50 Ω
• TTL同步输出：5V TTL/CMOS电平，输出阻抗200 Ω
显示
• 屏幕：5.6英寸，640×480的TFT彩色液晶屏
• 屏幕格式：单通道或双通道显示
• 显示值：每个通道均可显示X,Y,R,θ值
• 显示类型：数字显示图，条形图，XY坐标图和极坐标图
• 颜色风格：黄色，绿色

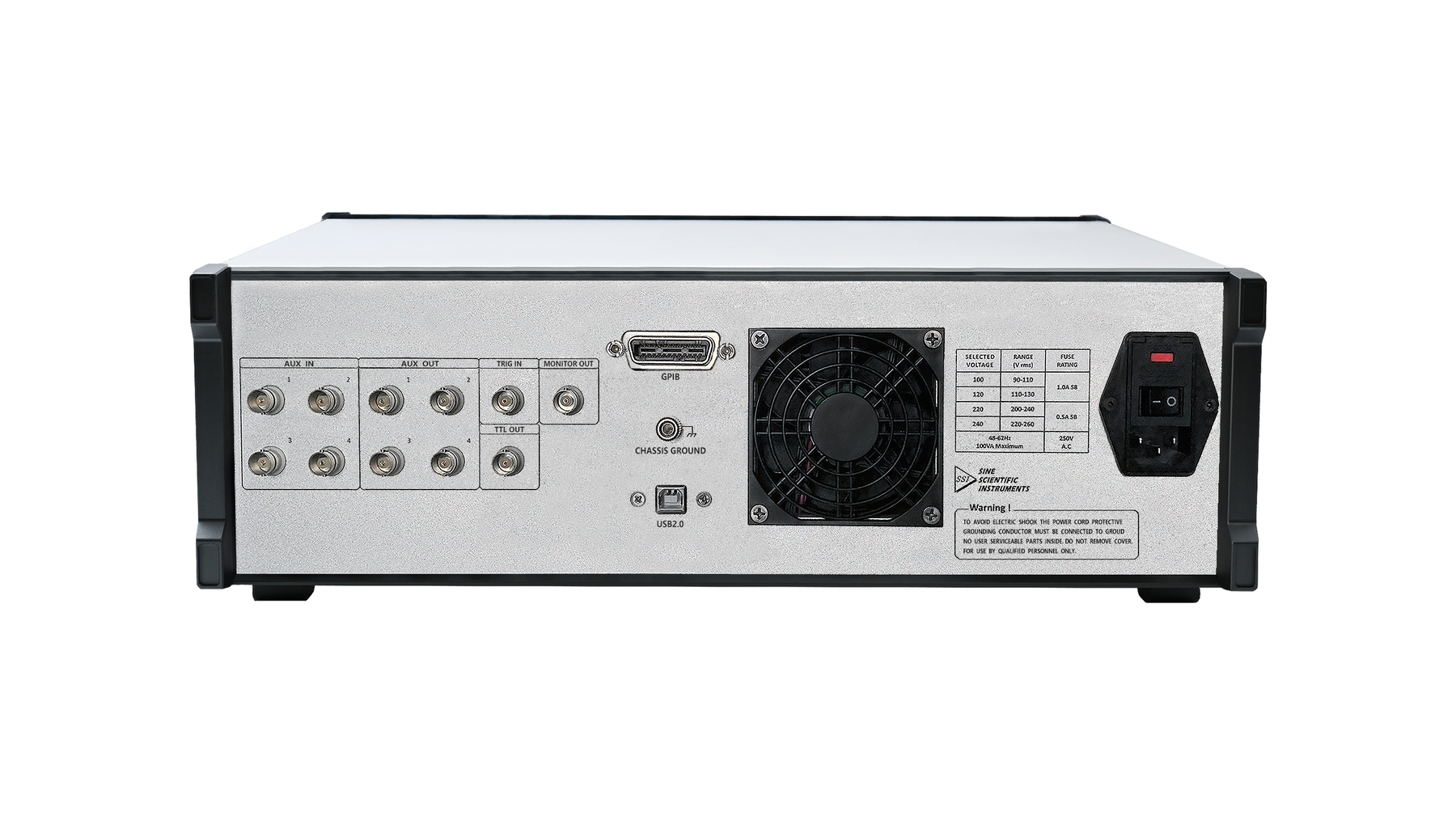

辅助输入与输出
• CH 1 和 CH 2
功能：输出X,Y,R,θ和谐波
幅值：±10V
输出速率：312.5 kSa/s
驱动电流：±30mA max
• AUX Inputs
功能：4通道输入
幅值：±10 V，1 mV分辨率
阻抗：1 MΩ
• AUX Outputs
功能：4通道输出
幅值：±10 V，1 mV分辨率
驱动电流：±25 mA max
• Trigger Input
功能：TTL外部触发用于数据存储
• Monitor Output
功能：信号放大器的模拟输出
驱动电流：±40mA max
通讯接口
• USB 2.0：RS-232转USB2.0接口控制和读取仪器参数及数据
其他
• 电源要求
电压：100/120/220/240 VAC
频率：50/60 Hz
功率：标准30W，最大不超过40 W
• 电源噪声抑制：70 dB@1MHz
• 重量：8 KG
• 尺寸
宽：448 mm
资源下载
• OE1022 产品介绍见 OE1022 产品介绍页。
• 官方资料：OE1022介绍文档（1.66MB）
• 官方资料：OE1022用户使用手册（8.66MB）
• 官方资料：SSI LIA_console 控制平台软件（53.48MB）
• 官方资料：OE1022 LabVIEW开发库（450.97KB）
• 官方资料：串口驱动（4.21MB）
• 官方资料：串口调试助手（485.02KB）
• 官方资料：USB_驱动 for Win7/8（24.24MB）
注：以上内容与指标均取自赛恩科仪官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
