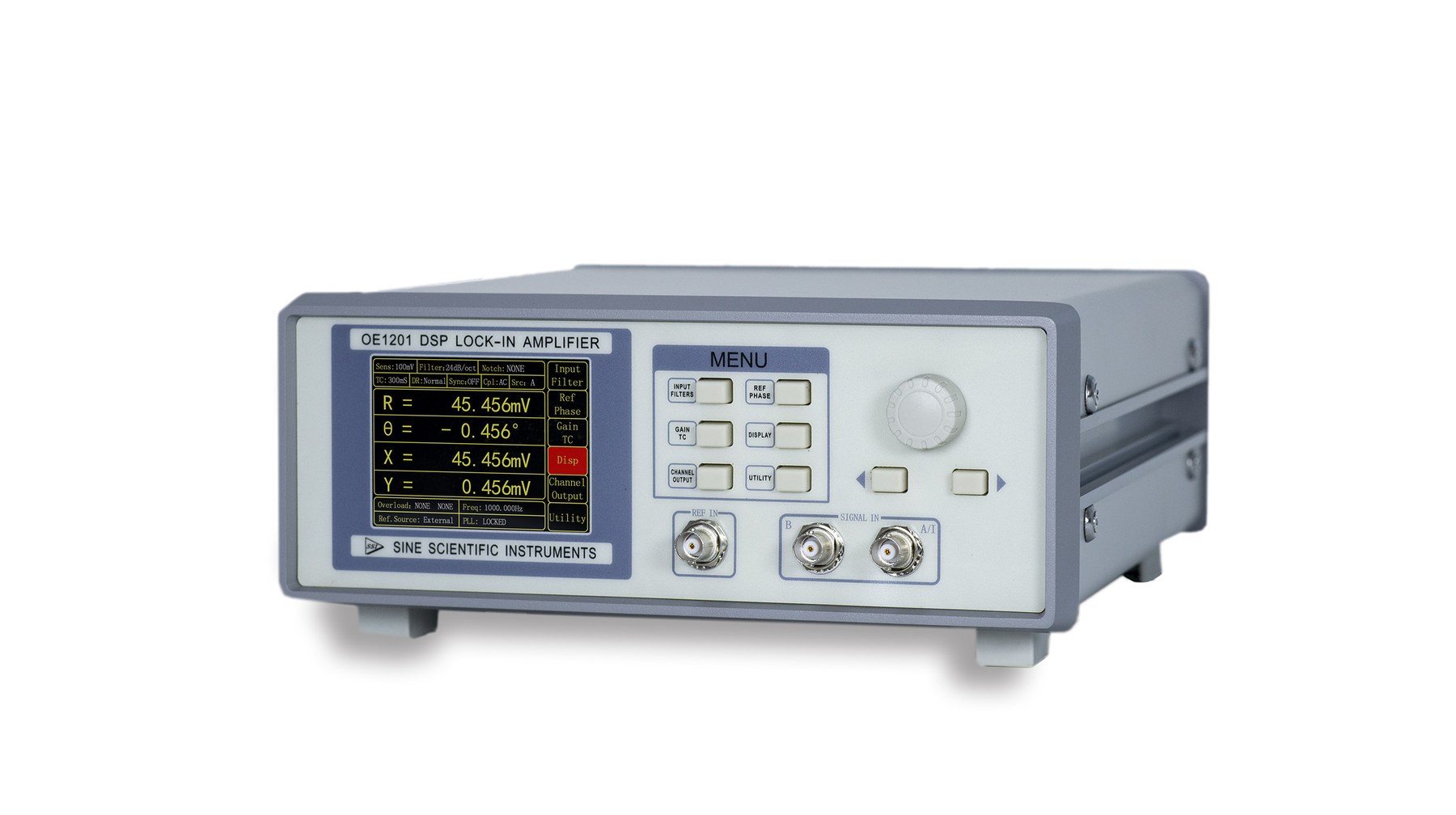

OE1201 小体积数字锁相放大器
50 mHz-120 kHz 小体积锁相放大器
产品简介
OE1201数字锁相放大器中所采用新一代的低噪声模拟前置放大器设计，能够有效地处理差分信号或者单端信号，其等效输入噪声小于9nV/√Hz。本通道的输入阻抗高达10MΩ，在满量程输出时能够准确检测1nV至1V的电平。此外，OE1201前端可设置为106 或108 V/A的电流增益，使其能够应用于nA、pA等的微弱电流信号的测量。同时,OE1201设计了两个性能卓越的陷波器（中心频率为50/60Hz和100/120Hz)以限制工频信号干扰。OE1201的动态范围可以达到100dB以上，其可以根据输入信号的幅度,可自动调节内部的可编程的增益放大器,以改变整个系统的动态储备。
核心参数
• 测量频率范围：50 mHz-120 kHz
• 满量程灵敏度：1 nV-1 V
• 时间常数：10 μs - 3 ks
• 动态储备高达100dB
• 低噪声电流及电压输入
• 性能媲美SR830
• 最佳性价比
功能与结构
参考信号通道

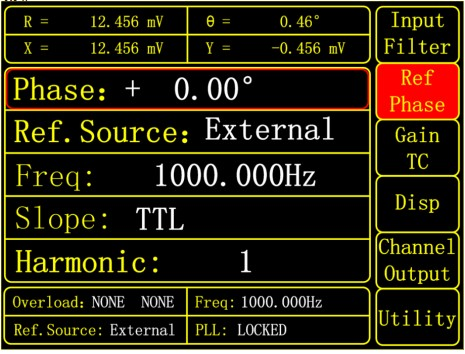

OE1201数字锁相放大器的参考信号可根据用户的实际情况来灵活选择，分为外部参考信号和内部参考信号。当OE1201设为内部参考信号模式时，仪器内部的高精度振荡器和数字合成算法能够产生用于和输入信号相乘的正弦波信号，此时的内部参考信号几乎不会受到相位噪声的影响。利用数字移相技术，内部参考信号的相位能够达到0.01°的分辨率精度。本仪器的内部参考信号模式能够在50 mHz至120 kHz的频率范围内正常工作。当OE1201设为外部参考信号模式时，正弦波信号和TTL逻辑电平可作为外部参考信号。外部参考信号的上升沿或者下降沿会触发内部的锁相环(PLL)。基于参考信号的频率，OE1201可以对信号谐波进行检测，其所能检测到的最大谐波信号频率是基频的32767倍，但最大谐波频率不能超过仪器的工作频率120KHz。
显示功能

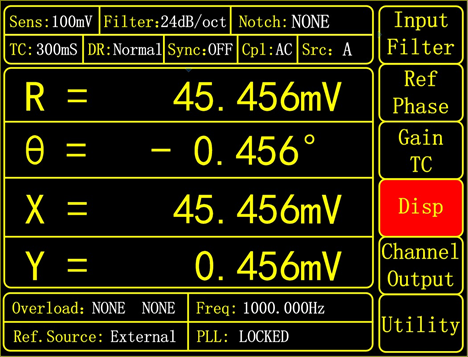

OE1201选用3.5英寸的320×240分辨率的TFT彩色屏作为仪器的主显示屏。直观便捷显示各种设置状态以及测量结果，例如：信号的X值、Y值、R值、θ值。
振荡器
锁相放大器OE1201内部振荡器能够给仪器提供低失真度(–80dBc)的参考信号。单一正弦波参考信号的频率可以从50 mHz变化至120kHz，同时所产生的参考信号的频率分辨率能够达到0.1mHz。利用OE1201的前面板或者计算机通信，能够设定内部振荡器所产生的参考信号的频率和振幅。而当仪器选用外部参考信号模式时，内部振荡器产生的信号与外部参考信号保持相位锁定的关系。
信号发生器
基于16位的数模转换器（DAC），OE1201能够产生频率范围在50 mHz到120 kHz之内的正弦波信号，其信号的幅值和相位与仪器内部的振荡器有关，可以通过仪器的控制目录能够设定仪器所产生的正弦信号的幅值。OE1201的信号发生器所能产生的正弦波信号的最大幅值为1 Vrms。
简单易用的操作
OE1201的所有功能可以通过界面上的旋钮以及左右键进行选择，通过右栏的设置按键直接可以对响应的参数进行设置。本款仪器配备有对应的免费LabVIEW程序，能有效地使用OE1201的所有测试功能，包括设定仪器的合理控制参数和读取并保存仪器所测的数据。这使得OE1201能够简单地应用于复杂的科学实验当中。在LabVIEW的程序界面上，用户能够看到所有的控制命令和仪器反馈的响应。
典型应用
• 扫描显微镜 AFM、STM、SPM
• 材料科学 载流子迁移率、载流子密度、霍尔效应、超声材料
• 输运测量 电导测量，阻抗测量
• 噪声表征 噪声密度，互相关测量
• 光学实验 光谱分析、光谱测量、THz测量、TDLAS
• 传感器测量 陀螺仪、光电传感器、谐振器、加速度计
• 磁性传感 SQUIDs, NV色心, 原子磁强计，VSM
• 生物医疗 微流控
资源下载
• OE1201 详细指标见 OE1201 详细指标页。
• 官方资料：OE1201介绍文档（1.51MB）
• 官方资料：OE1201用户使用手册（7.88MB）
• 官方资料：SSI LIA_console 控制平台软件（53.48MB）
注：以上内容与指标均取自赛恩科仪官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
赛恩科仪（SINE SCIENTIFIC INSTRUMENTS） · onetest 仪器资源库
赛恩科仪
OE1201 详细指标
50 mHz-120 kHz 小体积锁相放大器
详细指标
以下指标取自赛恩科仪官网该产品详情页「性能参数」栏目与官方资料，未标注测试条件的为厂家公布值。
信号通道
• 电压输入模式：单端或差分输入
• 满量程灵敏度：1 nV至1V，以1-2-5的倍数顺序步进
• 电流输入增益：10^6 或 10^8 V/A
• 输入阻抗
电压：10 MΩ//25 pF，交流或直流耦合
电流：1 kΩ到虚拟地
• 共模抑制比：>100 dB（在100kHz以内），>90 dB（在100kHz以外）
• 动态储备：>100 dB
• 增益精度：标准0.2%，最大1%
• 电压噪声
997 Hz时：9 nV/√Hz
• 电流噪声
97 Hz时：0.13 pA/√Hz
997 Hz时：0.14 pA/√Hz
• 工频滤波器：50/60 Hz和100/120 Hz
• 输入屏蔽接地：BNC (A/I, B)屏蔽层可直接接地或者通过10 kΩ电阻接至浮地
• 稳定性：2 ppm/℃
参考通道
• 输入
频率范围：50 mHz-120 kHz
参考输入：方波或正弦波
输入阻抗：1 MΩ//25 pF
• 相位
分辨率：0.01°
绝对相位误差：<1°
相对相位误差：<0.01°
• 采集时间
内部参考：即时采集
外部参考：（10个周期+40 ms）或者10 0ms
辅助输入与输出
• CH1和CH2
功能：输出X,Y,R,θ和谐波
幅值：±10 V
驱动电流：±30 mA max
显示
• 屏幕：3.5英寸，640×480的TFT彩色液晶屏
• 屏幕格式：单通道或双通道显示
• 显示值：每个通道均可显示X,Y,R,θ值
• 显示类型：数字显示图，条形图，XY坐标图和极坐标图
• 颜色风格：黄色，绿色

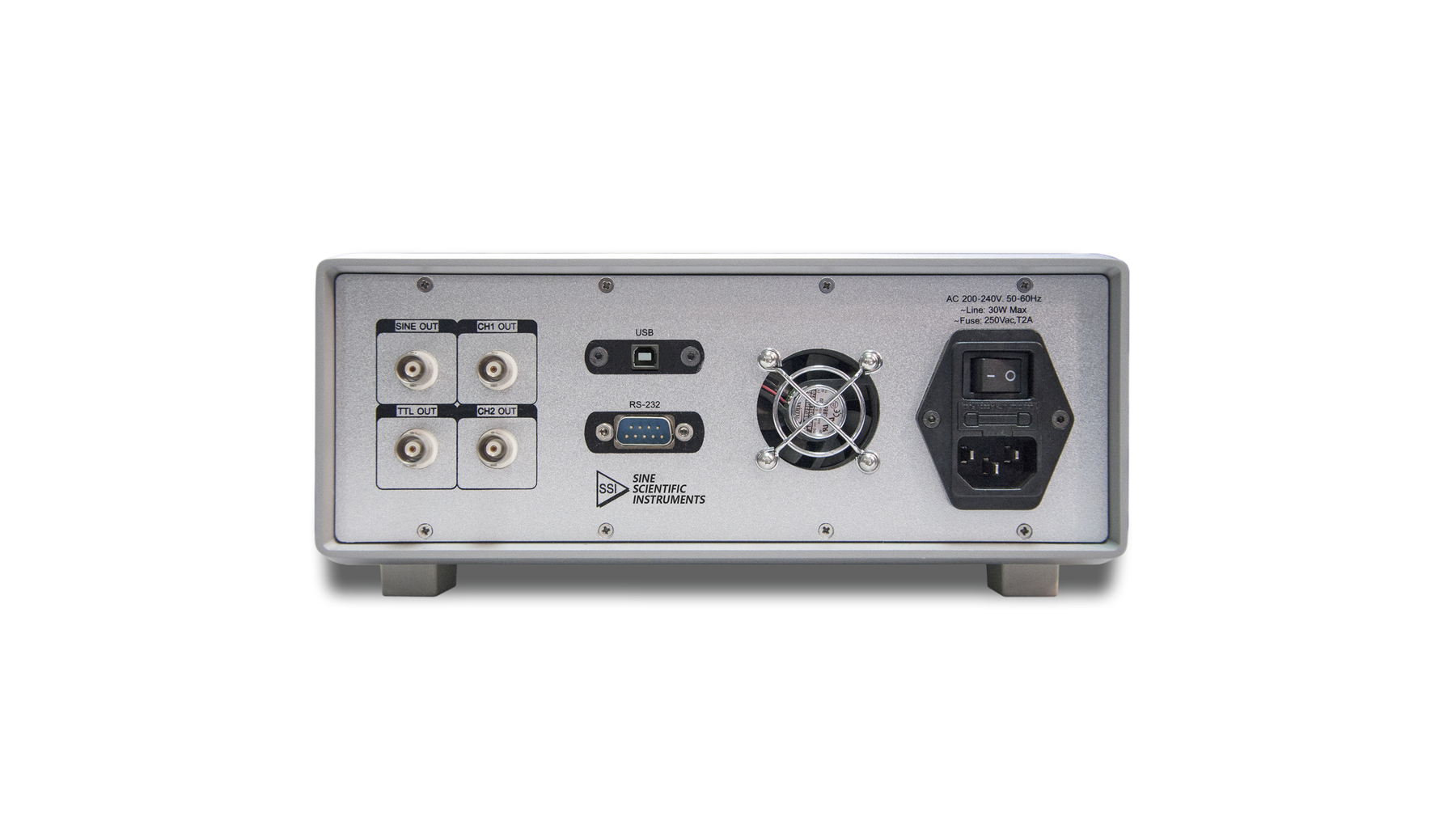

通讯接口
• RS-232转USB：RS-232转USB2.0接口
• RS-232接口：标准9针RS-232公插座
其他
• 电源要求
电压：100-240 V AC
频率：50/60 Hz
功率：标准10 W，最大不超过20 W
• 电源噪声抑制：70 dB@1 MHz
• 重量：3.2 KG
• 尺寸
宽：259 mm
深：320 mm
补充说明与曲线
RS232转GPIB模块
可选择RS232-GPIB转换模块，兼容赛恩科仪旗下所有产品的RS232接口。
资源下载
• OE1201 产品介绍见 OE1201 产品介绍页。
• 官方资料：OE1201介绍文档（1.51MB）
• 官方资料：OE1201用户使用手册（7.88MB）
• 官方资料：SSI LIA_console 控制平台软件（53.48MB）
注：以上内容与指标均取自赛恩科仪官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
