OE2052 DC至400MHz双通道数字锁相放大器|赛恩科仪 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
赛恩科仪

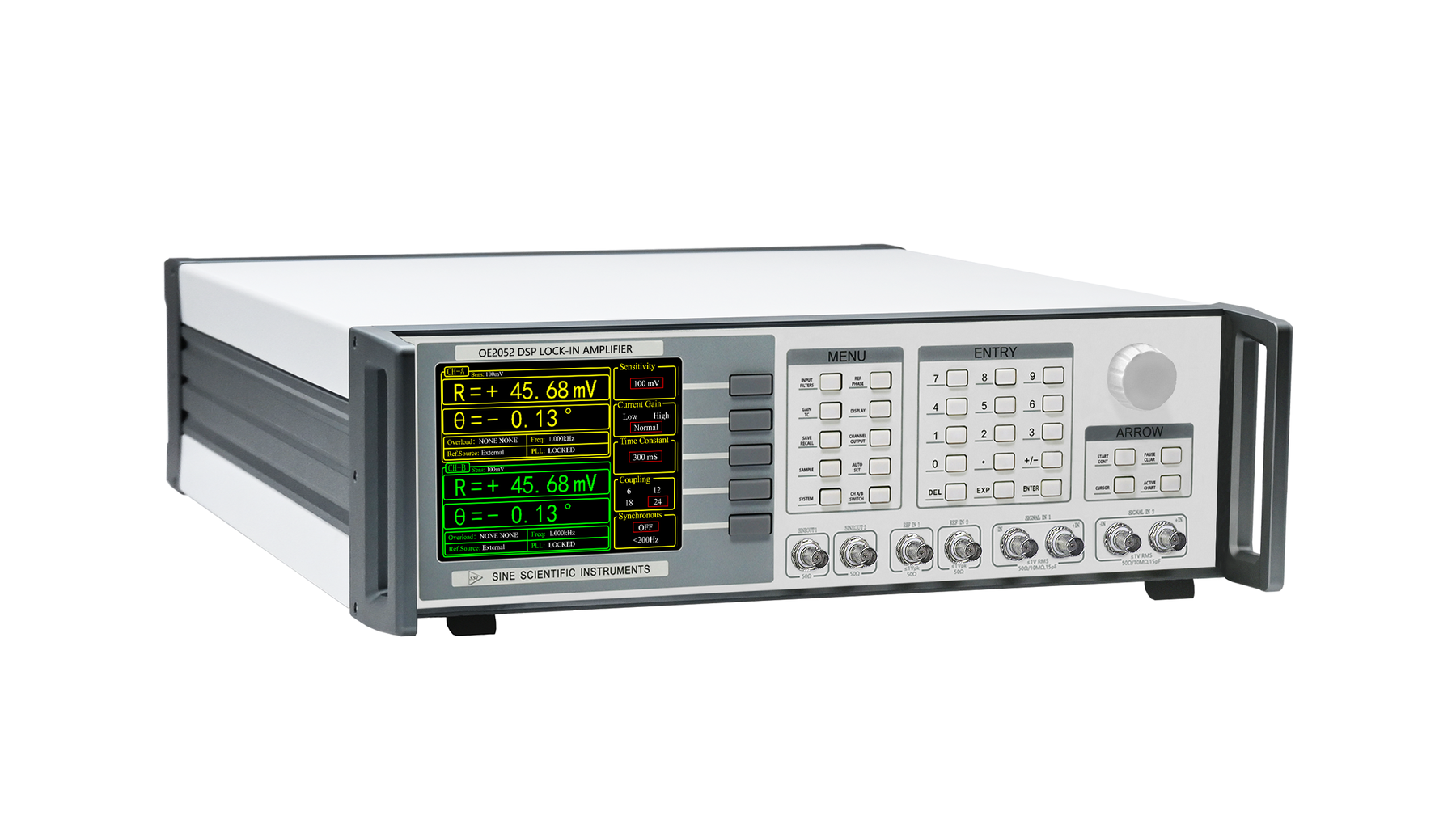

OE2052 双通道数字锁相放大器
DC-400 MHz双通道锁相放大器
产品简介
OE2052配备低噪声模拟前端，可接收差分信号或单端信号，等效输入噪声低至4 nV/√Hz。输入阻抗可选择50 Ω或10 MΩ，满量程灵敏度范围为1 nV至1 V，动态范围可达120 dB以上。仪器采用1 GSPS、14位模数转换器，支持DC至400 MHz频率范围内的信号采集与测量。
核心参数
• 测量频率范围：DC-400 MHz
• 2路独立同步的输入通道
• 噪声低至4nV/√Hz
• 动态储备高达120 dB
• 2路信号发生器
• 示波器、频谱分析仪
• PID自动控制、Boxcar平均器
功能与结构
输出信号通道
OE2052采用1 GSPS、16位数模转换器，信号输出频率范围覆盖DC至400 MHz，支持正弦信号输出及直流偏置调节，其中，正弦信号最大输出幅值为3 Vpp，可叠加最高±3 Vdc的直流偏置。
对于电光调制器等需要偏置电压的外部设备，OE2052可直接提供所需的驱动信号，无需额外配置电平转换放大器。输出信号与仪器内部振荡器保持相位同步，且相位偏移可独立设置。
参考信号通道
OE2052支持内部参考和外部参考两种工作模式。
在内部参考模式下，仪器通过高精度振荡器和数字合成算法生成用于相敏检测的正弦参考信号。内部参考信号具有极低的相位噪声，并可通过数字移相技术进行精确调节，相位分辨率可达1 μdeg。
在外部参考模式下，仪器可接收正弦波信号或TTL逻辑电平，并通过内部数字锁相环对参考信号进行跟踪和锁定。根据参考信号频率，OE2052可检测基频及其谐波分量，最高支持基频的65535次谐波，但对应的谐波频率不得超过仪器的测量带宽上限。
数字解调器
OE2052的时间常数可在25 ns至4 ks范围内灵活设置，滤波器滚降斜率支持6～48 dB/oct，共8档可选。 通过数字解调技术和数字滤波器结构，OE2052具备超过120 dB的动态储备、绝对相位误差小于1°、无直流零点漂移以及良好的正交性能。 仪器还提供可选的同步滤波器，可有效抑制参考信号谐波对测量结果的影响，在保持较快响应速度的同时，提高低频信号测量的准确性。

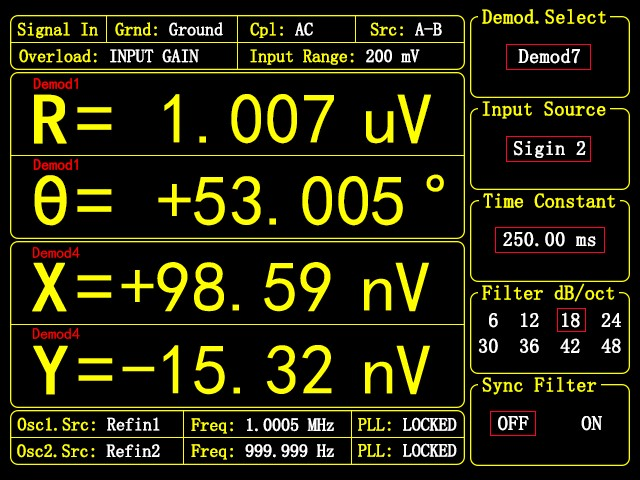

显示功能
OE2052配备5.6英寸、分辨率为640×480的TFT彩色显示屏，并支持通过前面板按键独立完成仪器设置与操作。
用户可在显示屏上查看解调器输出的X、Y、R、θ等测量参数，也可设置时间常数、滤波器等基础测量参数。界面信息清晰，操作直观，可满足脱离计算机时的独立测量需求。

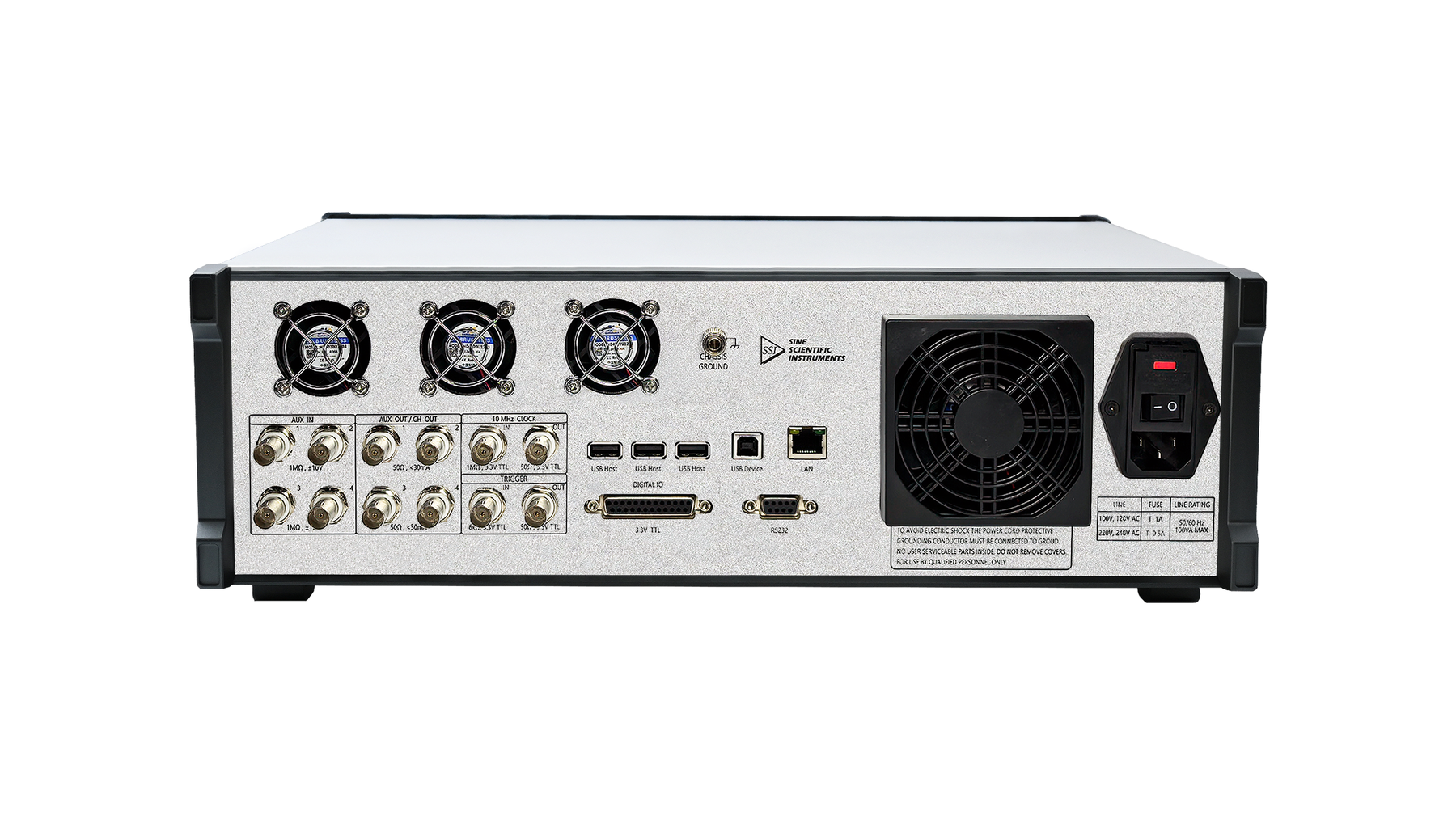

通信接口
OE2052提供USB 2.0主机接口、USB 2.0从机接口、1000 Mbps RJ45网络接口和RS-232串行接口。
通过上述通信接口，用户可在计算机端远程配置仪器参数、控制测量过程并读取测量数据，便于搭建自动化测试和数据采集系统。
PC软件操作
OE2052配套专业上位机软件，可通过功能框图或控制面板对各解调器、输入通道和输出通道进行独立配置，兼顾专业测量功能与操作便利性。
软件支持测量结果的实时数值显示和波形显示，并可将数据保存为CSV文件，便于使用其他专业软件进行后续绘图、分析和处理。
此外，OE2052提供面向Python、MATLAB和LabVIEW的应用程序接口（API），可用于自动化测量、系统集成及二次开发。
典型应用
• 扫描显微镜 AFM、STM、SPM
• 材料科学 载流子迁移率、载流子密度、霍尔效应、超声材料
• 输运测量 电导测量，阻抗测量
• 噪声表征 噪声密度，互相关测量
• 光学实验 光谱分析、光谱测量、THz测量、TDLAS
• 传感器测量 陀螺仪、光电传感器、谐振器、加速度计
• 磁性传感 SQUIDs, NV色心, 原子磁强计，VSM
• 生物医疗 微流控
资源下载
• OE2052 详细指标见 OE2052 详细指标页。
• 官方资料：OE2052介绍文档（2.1MB）
• 官方资料：OE2052用户使用手册（6.87MB）
• 官方资料：SSI LIA_console 控制平台软件（53.48MB）
• 官方资料：串口调试助手（485.02KB）
注：以上内容与指标均取自赛恩科仪官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
赛恩科仪（SINE SCIENTIFIC INSTRUMENTS） · onetest 仪器资源库
赛恩科仪
OE2052 详细指标
DC-400 MHz双通道锁相放大器
详细指标
以下指标取自赛恩科仪官网该产品详情页「性能参数」栏目与官方资料，未标注测试条件的为厂家公布值。
双通道信号通道
• 频率范围：DC-400 MHz
• 电压输入模式：单端或差分输入
• 满量程灵敏度：1 nV至1 V，以1-2-5的倍数顺序步进
• 输入阻抗：50Ω或10 MΩ//15 pF，交流或直流耦合
• 动态储备：>120 dB
• 增益精度：典型1%，最大2%
• 等效输入噪声：4 nV/√Hz(> 100kHz)
• 模数转换：14bit, 1GSa/s
双通道参考通道
• 输入
频率范围：DC-400 MHz
参考输入：方波或正弦波
输入阻抗：50Ω或10 MΩ//15 pF，交流或直流耦合
方波参考电平：VIH>3V，VIL<0.5V
正弦参考信号：>300 mVpp
• 相位
分辨率：1u°
绝对相位误差：<1°
相对相位误差：<0.001°
• 谐波检测：1 - 65535F (nF < 400MHz)
• 采集时间
内部参考：即时采集
外部参考：100个信号周期或1.5 ms(>100kHz)
两路信号发生器
• 频率范围：DC-400 MHz
• 频率分辨率：1 uHz
• 正弦幅值
分辨率：1uVrms
误差：标准0.5% ，最大1%
温度稳定性：100 ppm/℃
• 偏置范围：±3V
• 输出阻抗：50Ω
解调器
• 数量：4
• 输入信号选择：信号通道CHA或信号通道CHB
• 稳定性
数字输出：所有设置均无零点漂移
显示：所有设置均无零点漂移
• 谐波抑制：-90 dB
• 时间常数：25ns至3 ks 6,12,18,24 dB/oct陡降
• 测量带宽：40uHz至6MHz
• 滤波器陡降：6,12,18,24,30,36,42,48 dB/oct陡降
辅助输入与输出
• AUX Inputs
功能：4通道输入
幅值：±10 V，0.1 mV分辨率，0.1%+20 mV精度
阻抗：1 MΩ
• AUX Outputs / CH Outputs
功能：4通道输出
幅值：±10 V，0.1 mV分辨率，0.1%+20mV精度
驱动电流：±30 mA max
• Sync Input/Output
功能：3.3V TTL外部触发用于数据存储
• 10MHz Clock Input/Output
功能：仪器时钟输入输出用于多机同步
屏幕
• 屏幕：5.6英寸，640×480的TFT彩色液晶屏
• 屏幕格式：单通道或双通道显示
• 显示值：每个通道均可显示X,Y,R,θ值
• 显示类型：数字显示图，条形图
• 颜色风格：黄色，绿色
通讯接口
• RS-232：标准9针RS-232母插座
• USB2.0：USB2.0高速通讯接口
• Enternet：1Gbps千兆网络通讯接口
• Digital I/O：双向16bit
其他
• 电源要求
电压：220~240 V AC
频率：50 Hz
功率：标准90 W，最大不超过100 W
• 电源噪声抑制：70dB@1MHz
• 重量：12 KG
• 尺寸
宽：448 mm
深：515 mm
高：148 mm
资源下载
• OE2052 产品介绍见 OE2052 产品介绍页。
• 官方资料：OE2052介绍文档（2.1MB）
• 官方资料：OE2052用户使用手册（6.87MB）
• 官方资料：SSI LIA_console 控制平台软件（53.48MB）
• 官方资料：串口调试助手（485.02KB）
注：以上内容与指标均取自赛恩科仪官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
