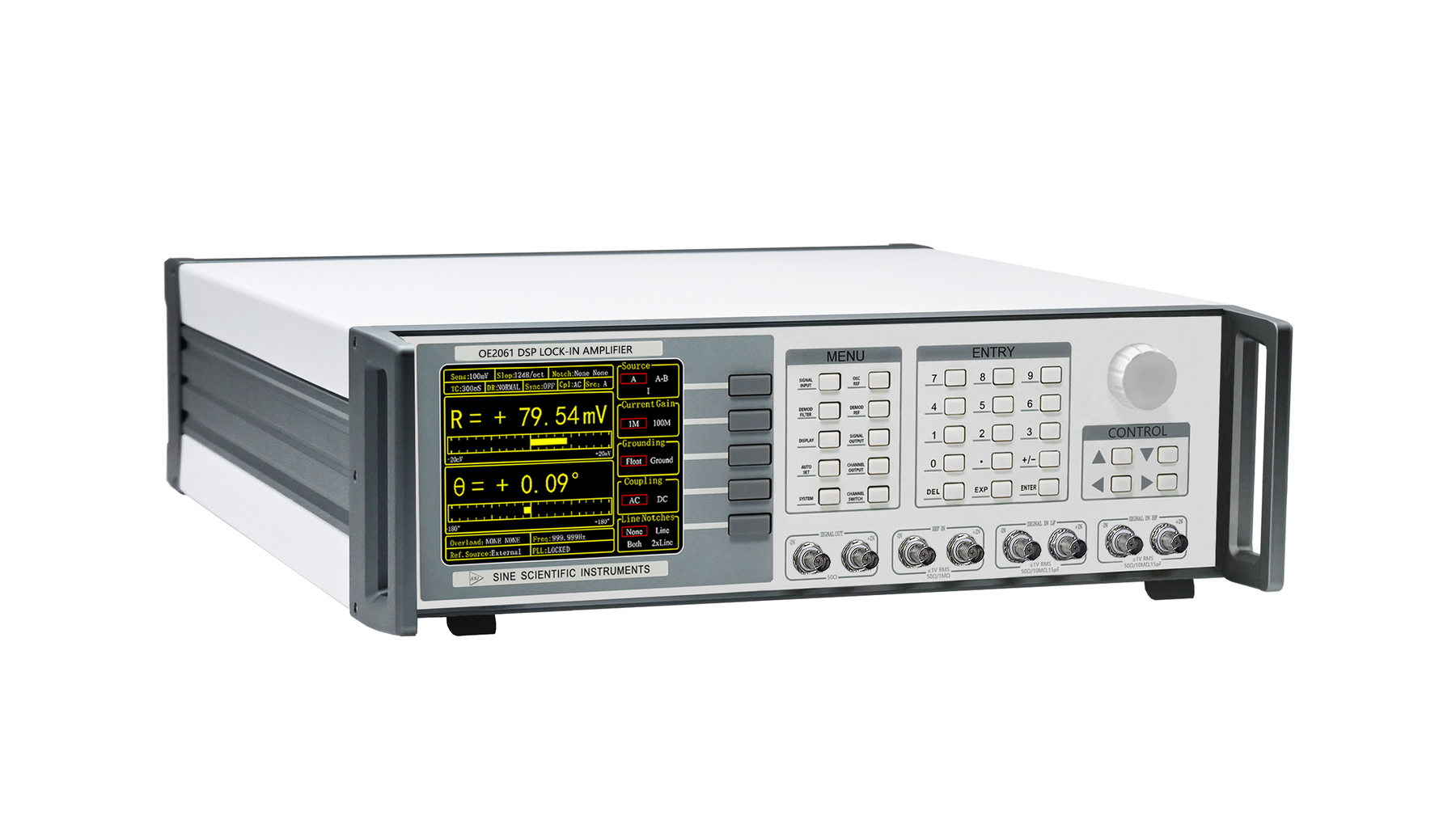

OE2061 数字锁相放大器
DC-800 MHz单通道锁相放大器
产品简介
OE2061配备了低噪声模拟前端放大器，能够高效处理差分信号或单端信号，等效输入噪声低至4nV/√Hz。该通道的输入阻抗可选择50Ω或10MΩ，满量程灵敏度范围为1nV至1V，动态范围可以达到120dB以上。此外，OE2061采用2GSPS 14位模数转换器，频率范围支持DC至800MHz。
核心参数
• 测量频率范围：DC-800 MHz
• 满量程灵敏度：1nV-1V
• 噪声低至4nV/√Hz
• 动态储备高达120 dB
• AM/FM调制解调
• 示波器、频谱分析仪
• PID自动控制、Boxcar平均器
功能与结构
输出信号通道
OE2061基于2 GSPS 16位数模转换器（DAC），能够在1Hz至800MHz的频率范围内生成正弦波信号，并可调节直流偏置。在50 Ω负载下，信号幅值范围最高可达1.5Vpp，直流偏置范围为±1.5Vdc。对于需要偏置电压的外部设备，如电光调制器，OE2061凭借其卓越的驱动能力，可以直接驱动设备而无需额外的电平转换放大器。输出信号的相位与仪器内部振荡器保持同步，并且可以独立设置相位偏移。
参考信号通道
锁相放大器的参考信号可根据用户实际需求选择正弦波或方波信号，也可采用仪器内部数字合成的参考信号。当OE2061设置为内部参考信号模式时，仪器内部的高精度振荡器和数字合成算法将生成用于与输入信号相乘的正弦波信号，且该内部参考信号几乎不受相位噪声的影响。通过数字移相技术，内部参考信号的相位分辨率可达到1udeg。
当OE2061工作在外部参考信号模式，可接受正弦波信号或TTL逻辑电平作为外部参考信号，这一信号会被内部数字锁相环锁定。基于参考信号的频率，OE2061可以对信号同频及其谐波进行检测，最多可检测到基频的65535次谐波，但最大谐波频率不能超过仪器的测量带宽上限。
数字解调器
OE2061的时间常数可在25ns至3ks范围内灵活设置，用户可根据需求自定义时间常数。滤波器的陡降速率可以选择6 - 36 dB/oct共6阶。采用数字调制技术与先进滤波器结构，OE2061相比传统模拟锁相放大器，具有更高的动态储备（>120dB）、更精确的相位（绝对相位误差<1°）、零直流漂移以及优异的正交性能。此外OE2061提供可选的同步滤波器，能有效消除参考信号谐波的影响，确保仪器在快速响应的同时，准确检测低频信号。

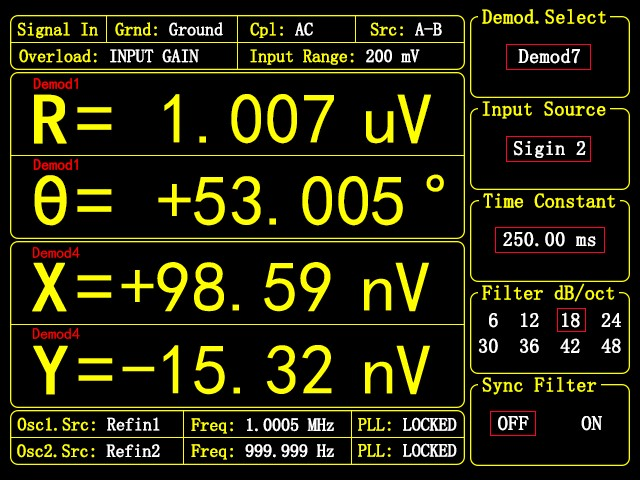

显示功能
OE2061配备了一块5.6英寸、640×480分辨率的TFT彩色显示屏，作为仪器的主要显示界面，并可通过键盘实现对仪器的全方位独立控制。在显示屏上，用户可以灵活查看解调器的X、Y、R、θ等参数，同时还可以进行滤波器常数等多种基础设置的配置，操作直观便捷。
通信接口
OE2061拥有USB2.0（主机、从机接口）、1000Mbps RJ45网口和RS232串口。通过各个通讯接口，用户能够在控制计算机上有效地使用OE2061的所有测试功能，设定仪器的合理控制参数和读取仪器所测的数据。
PC软件操作
OE2061为用户还提供了专业的上位机软件，锁相放大器的每个解调器、输入通道、输出通道可通过示意框图或控制面板进行配置，兼具专业实用与简洁直观。软件具有清晰的数值显示和波形实时显示功能，测量结果可采用csv文件输出保存，以供后续的专业软件进行分析，让测试得心应手。此外，我们还全面支持Python、MATLAB 和LabVIEW多编程语言的应用程序接口(API)。
典型应用
• 扫描显微镜 AFM、STM、SPM
• 材料科学 载流子迁移率、载流子密度、霍尔效应、超声材料
• 输运测量 电导测量，阻抗测量
• 噪声表征 噪声密度，互相关测量
• 光学实验 光谱分析、光谱测量、THz测量、TDLAS
• 传感器测量 陀螺仪、光电传感器、谐振器、加速度计
• 磁性传感 SQUIDs, NV色心, 原子磁强计，VSM
• 生物医疗 微流控
资源下载
• OE2061 详细指标见 OE2061 详细指标页。
官方未提供 OE2061 的独立数据手册下载；如需资料可查阅官方产品页。
注：以上内容与指标均取自赛恩科仪官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
赛恩科仪（SINE SCIENTIFIC INSTRUMENTS） · onetest 仪器资源库
赛恩科仪
OE2061 详细指标
DC-800 MHz单通道锁相放大器
详细指标
以下指标取自赛恩科仪官网该产品详情页「性能参数」栏目与官方资料，未标注测试条件的为厂家公布值。
信号通道
• 频率范围：DC-800 MHz
• 电压输入模式：单端或差分输入
• 满量程灵敏度：1 nV至1 V，以1-2-5的倍数顺序步进
• 输入阻抗：50Ω或10 MΩ//5 pF，交流或直流耦合
• 动态储备：>120 dB
• 增益精度：典型1%，最大2%
• 等效输入噪声：4 nV/√Hz(> 100kHz)
• 模数转换：14bit, 2 GSa/s
参考通道
• 输入
频率范围：DC-800 MHz
参考输入：方波或正弦波
输入阻抗：50Ω或10 MΩ//5 pF，交流或直流耦合
方波参考电平：VIH>3V，VIL<0.5V
正弦参考信号：>300 mVpp
• 相位
分辨率：1u°
绝对相位误差：<1°
相对相位误差：<0.001°
• 谐波检测：1 - 65535F (nF < 800MHz)
• 采集时间
内部参考：即时采集
外部参考：100个信号周期或1.5 ms(>100kHz)
信号发生器
• 频率范围：DC-800 MHz
• 频率分辨率：1 uHz
• 正弦幅值
分辨率：1uVrms
误差：标准0.5% ，最大1%
温度稳定性：100 ppm/℃
• 偏置范围：±3V
• 输出阻抗：50Ω
解调器
• 数量：4
• 输入信号选择：信号通道CHA或信号通道CHB
• 稳定性
数字输出：所有设置均无零点漂移
显示：所有设置均无零点漂移
• 谐波抑制：-90 dB
• 时间常数：25ns至3 ks，6,12,18,24,30,36 dB/oct陡降
• 测量带宽：40uHz至6MHz
• 滤波器陡降：6,12,18,24,30,36 dB/oct陡降

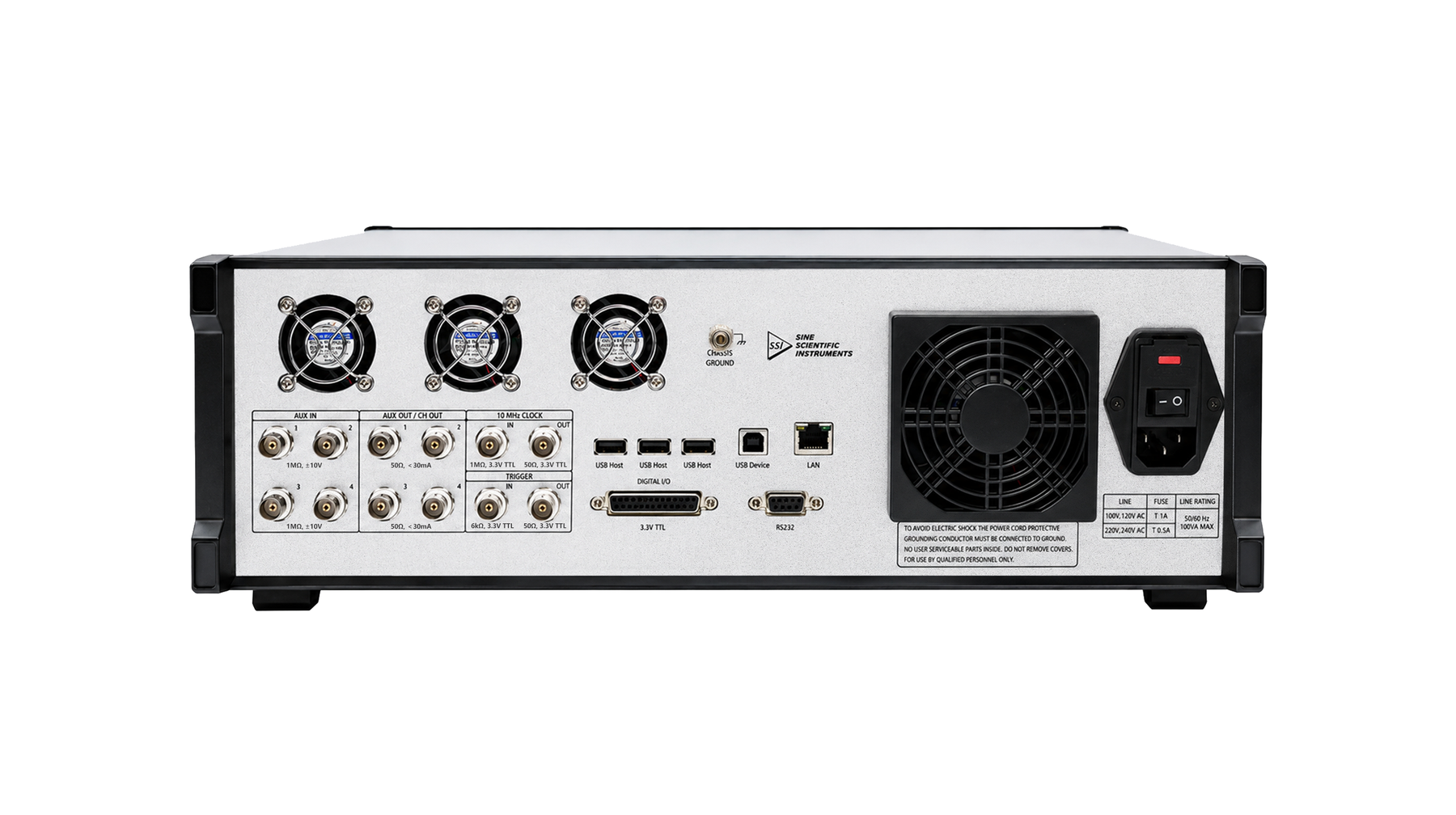

辅助输入与输出
• AUX Inputs
功能：4通道输入
幅值：±10 V，0.1 mV分辨率，0.1%+20 mV精度
阻抗：1 MΩ
• AUX Outputs / CH Outputs
功能：4通道输出
幅值：±10 V，0.1 mV分辨率，0.1%+20mV精度
驱动电流：±30 mA max
• Sync Input/Output
功能：3.3V TTL外部触发用于数据存储
• 10MHz Clock Input/Output
功能：仪器时钟输入输出用于多机同步
屏幕
• 屏幕：5.6英寸，640×480的TFT彩色液晶屏
• 显示值：每个通道均可显示X,Y,R,θ值
• 显示类型：数字显示图，条形图
• 颜色风格：黄色，绿色
通讯接口
• RS-232：标准9针RS-232母插座
• USB2.0：USB2.0高速通讯接口
• Enternet：1Gbps千兆网络通讯接口
其他
• 电源要求
电压：220~240 V AC
频率：50 Hz
功率：标准90 W，最大不超过100 W
• 电源噪声抑制：70dB@1MHz
• 重量：10 KG
• 尺寸
宽：448 mm
深：515 mm
高：148 mm
资源下载
• OE2061 产品介绍见 OE2061 产品介绍页。
官方未提供 OE2061 的独立数据手册下载；如需资料可查阅官方产品页。
注：以上内容与指标均取自赛恩科仪官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
