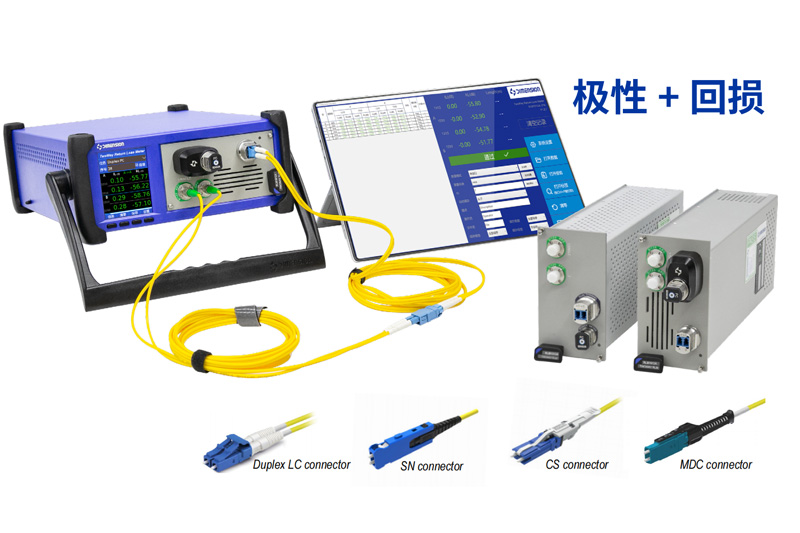

快速准确的实现双联光纤跳线IL、RL和极性测试

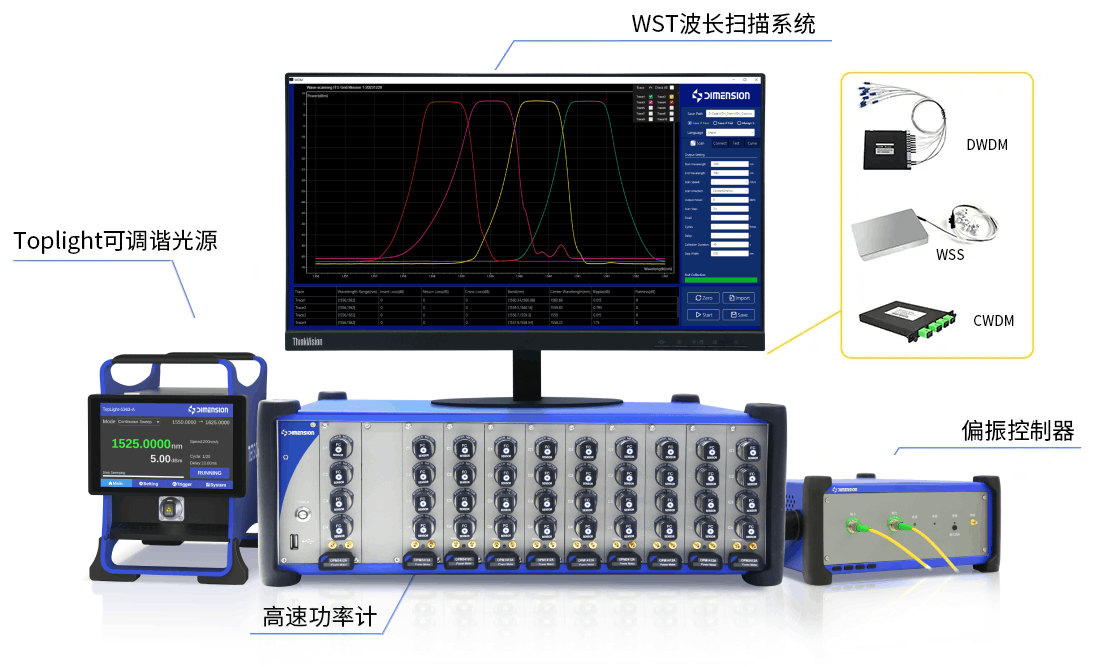

维度科技的波长扫描测试系统具备现代化的设计和技术优势，致力于满足复杂光通信网络的测量需求。当前，虽然有多种测试方案如光谱分析仪、光功率计等提供WDM器件的性能数据，但传统方法常受限于高成本、操作复杂性和灵活性不足。
免缠绕的回损测试和高速的插入损耗测试
- «
- 1
- »
RLM-1812B FA/JUMPER新型连接器测试系统 IL/RL/极性|维度科技 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
维度科技
RLM-1812B 新型连接器测试系统
一站式高效测试FA/JUMPER新型连接器IL、RL、极性！
核心特点
• 支持单模、多模FA器件测试
• 波长可定制，如1270,1490,1625nm等
• 一站式测试IL、RL、极性，无需两端对接
• FA特定回损模式，锁定测距更准确
• 专利设计视觉检测极性
• 丰富的FA夹具、接口，轻松替换
• 探测接口可外置，适配多分支FA或Z-BLOCK器件
• 可在已有极性插回损仪升级，低成本迭代
功能与结构
产品概述
FA/JUMPER器件随着光模块的发展也迎来了新的市场需求;与传统连接器不同,FA/JUMPER器件尾端的晶体端面不能直接进行物理对接,并且器件的长度也普遍较短,因此在插入损耗、回波损耗测试上存在漏光、回损测试不准等问题,同时也不能用常规的极性检测仪测试光纤极性。为此维度科技在多芯极性插回损仪的基础上升级选代,为客户提供一站式的FA/JUMPER测试解决方案,兼顾不同分支数、不同角度的FA器件测试,快速测试儿、RL、极性,提高生产检验的效率。
主要优势
• 支持单模、多模FA器件测试
• 波长可定制，如1270,1490,1625nm等
• 一站式测试IL、RL、极性，无需两端对接
• FA特定回损模式，锁定测距更准确
• 专利设计视觉检测极性
• 丰富的FA夹具、接口，轻松替换
• 探测接口可外置，适配多分支FA或Z-BLOCK器件
• 可在已有极性插回损仪升级，低成本迭代
• 可定制阿基米德积分球，测试2000+芯数FA
主要应用
• MT-FA器件
• JUMPER
• Z-BLOCK连接器
• 光模块内部微型连接
方案特点
• 功能丰富可自定义的软件，支持数据库
• 可测试Tx端IL、ISO隔离度，Rx端IL、RL
• 全平台架构，可集成维度端检、干涉仪检测
丰富的接口设计，稳定夹持，多维光机件精密微调

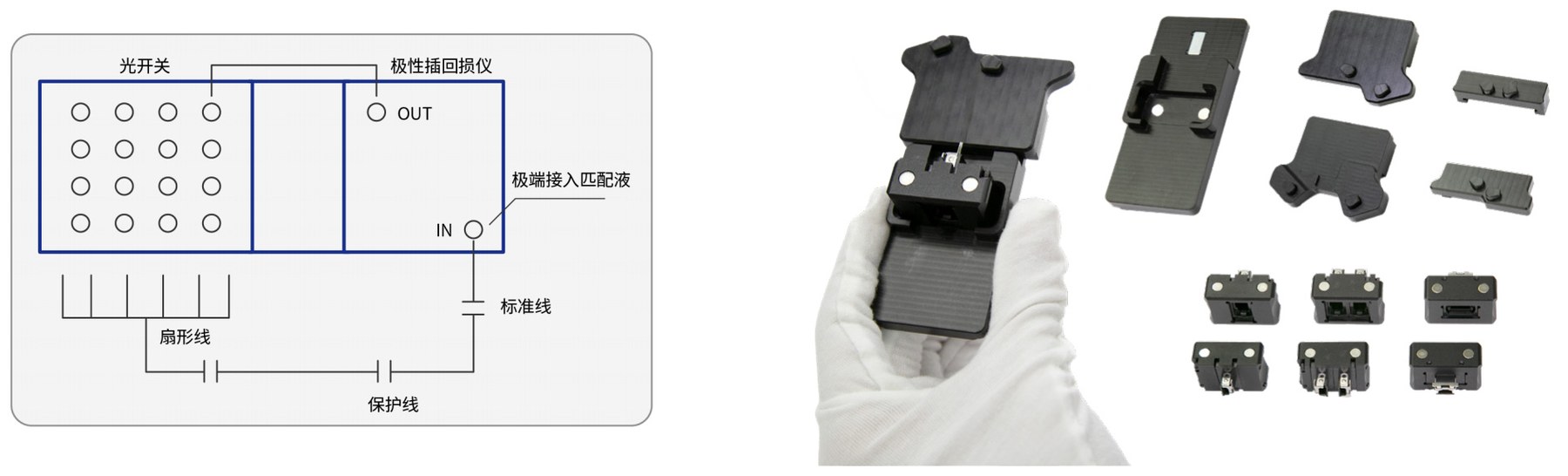

传统插回损仪在测试FA器件时往往存在接口不适配,对接不紧密导致漏光或偏离角度造成插损测试数值不准确的问题。维度科技提供夹具+接口的设计方式,便于用户快速操作,能够夹持稳定,并且不划伤端面,减少误差。

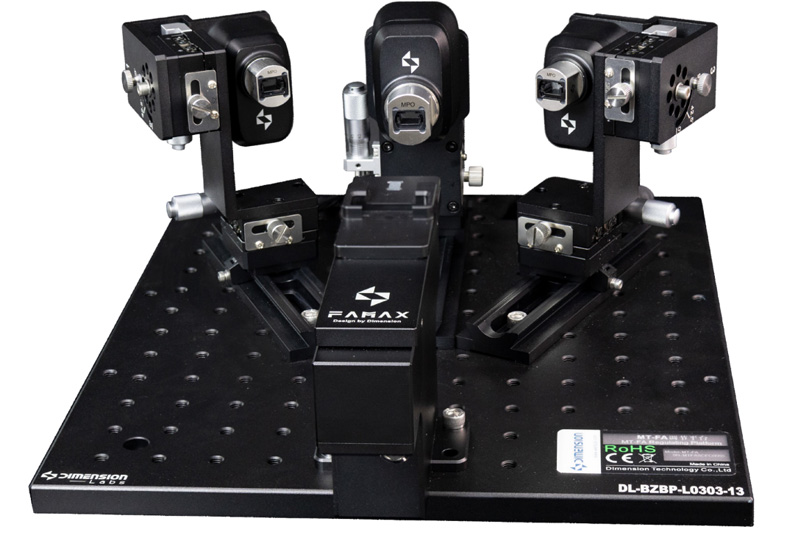

为了适配一些较宽的FA器件或是多分支端口同时接入测试的情况，插回损仪积分球的接口进行了适配升级，入光口径>10mm并在接口边缘进行了防漏光设计。在MT-FA测试需求下，维度科技提供多维度调节的光机平台帮助用户实现多端同时测试。该光机组件预留足够的调节维度数，若需要更换被测件时，只需手动调校到新被测件合适的位置和角度即可。

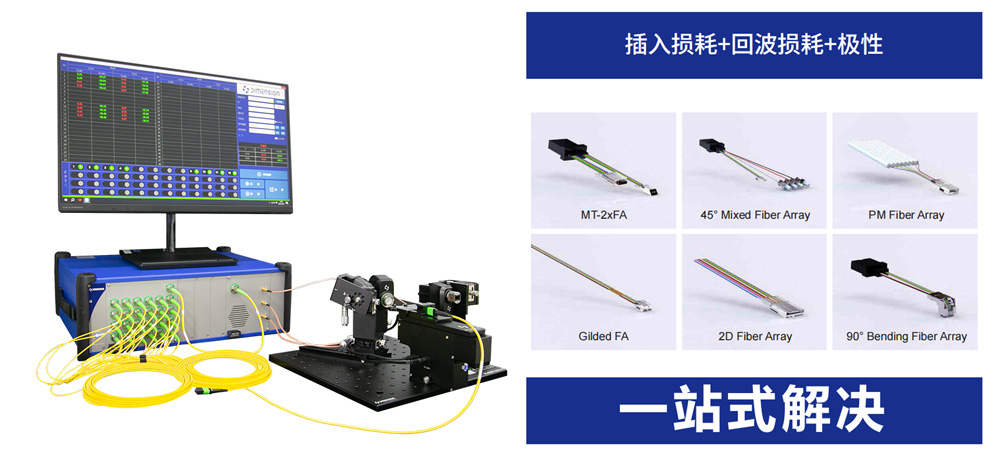

一步检测插入损耗、回波损耗、极性，解决FA极性痛点
FA/JUMPER器件由于无法直接对接极性测试仪的MPO接口，导致TOSA/ROSA阵列的极性测试方法失效。维度科技首发专利提出的视觉检测极性方案能够有效解决这一痛点，并且内置于插回损仪内部，用户只需要一步操作接入被测件，就可以检测FA/JUMPER器件的IL、RL、极性。
该测试方案能够实现自动测试IL、RL、极性，用户如测试大芯数光纤阵列器件（如2000+芯数以上），也可以通过大容量积分收光实现测试。对于多分支FA器件，软件可智能整理极性顺序，并统一生成报告。
半自动化测试，快速提效测试

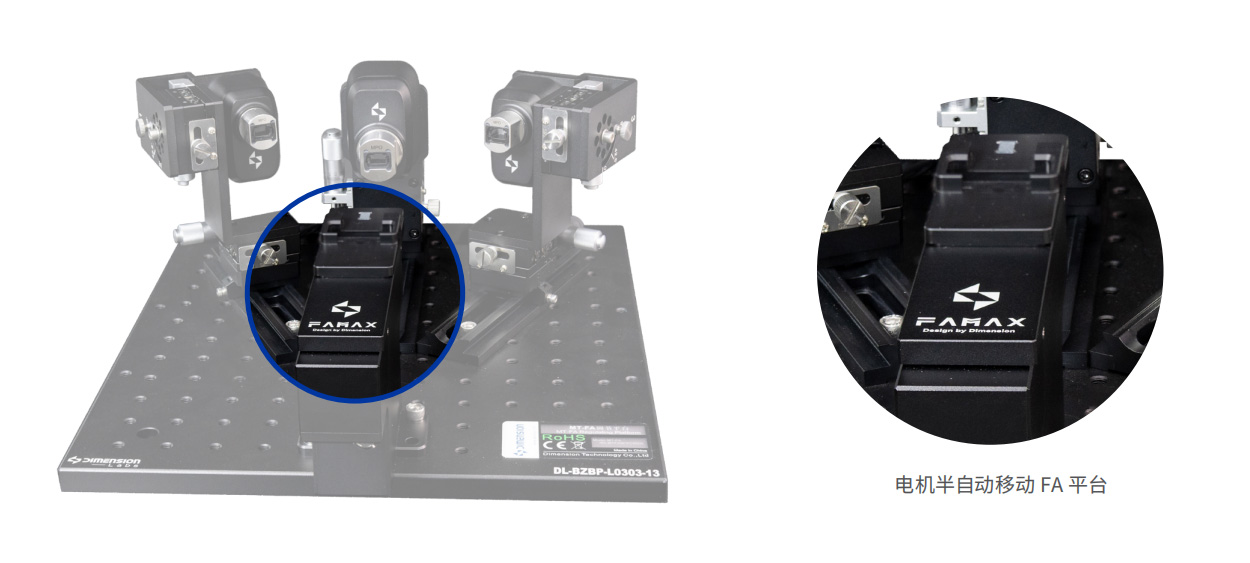

采用电机半自动移动FA平台结构，可实现双器件快速测试。用户可在当前器件测试时进行下一器件的装配、夹持及扫码等工作，60s内可完成两次极性及插回损测试。同时，用户可针对具体使用通道情况进行自定义编辑，同时兼容12芯、16芯、24芯MT-FA器件分区测试。
资源下载
• RLM-1812B 详细指标见 RLM-1812B 详细指标页。
官方未提供 RLM-1812B 的独立数据手册下载；如需资料可查阅官方产品页。
注：以上内容与指标均取自维度科技官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
维度科技（Dimension Technology） · onetest 仪器资源库
维度科技
RLM-1812B 详细指标
一站式高效测试FA/JUMPER新型连接器IL、RL、极性！
详细指标
以下指标取自维度科技官网该产品详情页「性能参数」栏目的官方参数表，未标注测试条件的为厂家公布值。
• 产品基本型号：RLM-1812B-IFA-24 ｜ RLM-L-1812A-IFA-24
• 产品系列：专家版 ｜ 标准版
• 光纤类型：9/125nm
• 测试波长：1310/1550nm
• 回损范围：-30~80dB ｜ -30~72dB
• 回损精度：-30~70dB: ±1.0dB -70~75dB: ±2.0dB ｜ -30~65dB: ±1.0dB -65~70dB: ±2.0d
• 插损精度：0~1dB: ± 0.02dB ｜ 0~1dB: ±0.02dB
• 1~5dB: ± 0.05dB：1~5dB: ±0.05dB
• 5~10dB: ± 0.1dB：5~10dB: ±0.1dB
• 主机部分：工作电源 ｜ AC90~260V/50HZ
• 开机稳定时间：30分钟(存储与使用温度一致 )90分钟(存储与使用温度不一致)
• 工作温度：10°C~40°C
• 存储温度：-40°C~70°C
• 尺寸：OMEGA机箱: 462mmx374mmx171mm
补充说明与图示
主要规格参数
RLM1612A-1FA-24 24芯极性免缠绕式插回损仪波长1310/1550 单模9/125 InGaAs2mm(极性积分球)光源输出端口1CH 接口类型FC/APC。
备注信息：RL实现方式 A/C型号支持双激光器波长，两位数字编码分别代表两个激光器波长，客户可在列表中选择激光器波长或者定制激光器波长。
B型号支持4个单模波长，激光器波长需选择XX。
资源下载
• RLM-1812B 产品介绍见 RLM-1812B 产品介绍页。
官方未提供 RLM-1812B 的独立数据手册下载；如需资料可查阅官方产品页。
注：以上内容与指标均取自维度科技官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
