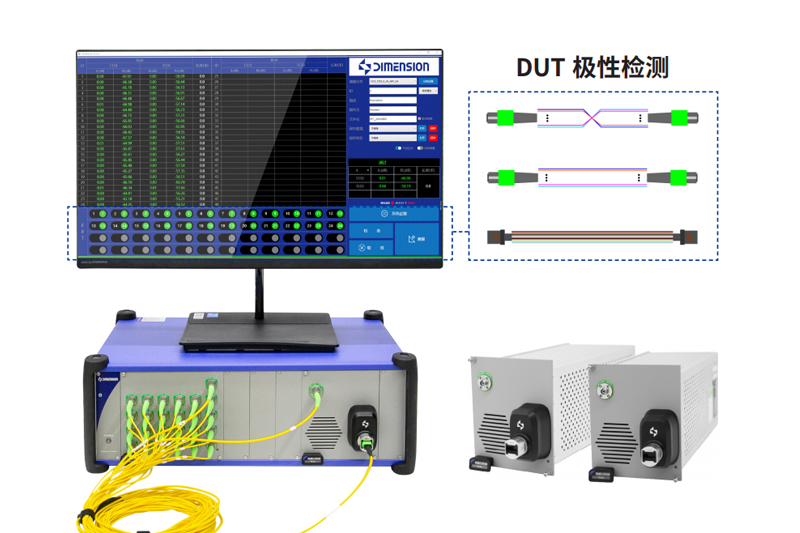

多芯器件IL、RL、极性测试三合一，效率提升600%
IL、RL 、3D、Endface四合一全自动测试，节约工位生产效率提升4倍以上！
- «
- 1
- »
RLM 单芯插回损仪 RL 免缠绕|维度科技 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
维度科技
RLM 插回损仪
免缠绕的回损测试和高速的插入损耗测试
功能与结构

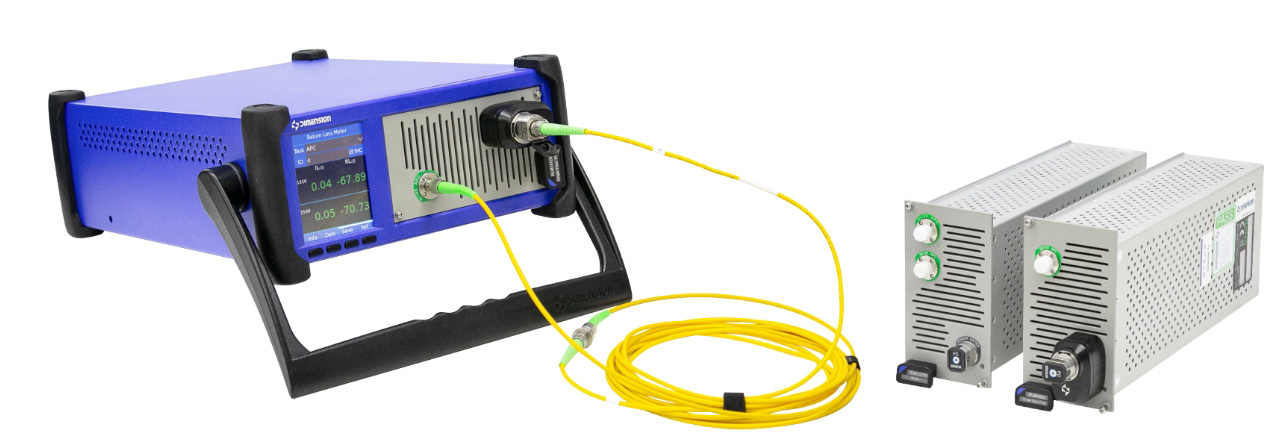

产品概述
Dimension单芯插回损测试仪采用高稳定度光源和高精度光功率计，实现免缠绕的回损测试和高速的插入损耗测试。单次双波长损耗检测时间小于0.6s，最低能够实现(-80dB专家版,-75db标准版)的回波损耗探测。RLM包含单模、多模可拓展的测试波长(多模:850nm、980、1300nm;单模:1270nm、1310nm、1490nm、1550nm、1625nm等)，并可根据客户需求自定义波长组合。
主要优势
• 平台+模块化设计，应用扩展方便
• RL免缠绕测试，双波长测试速度小于0.6s
• RL最低可检测-80dB(单芯单模)
• 最短测量光纤长度0.7米
• 丰富可互换，高可靠性探测器适配器接头
• 支持按键、触摸、网络，USB等多种控制方式
• 自动保存测试数据报告，支持远程控制
主要应用
• 跳线、连接器性能检测
• 光无源器件性能检测

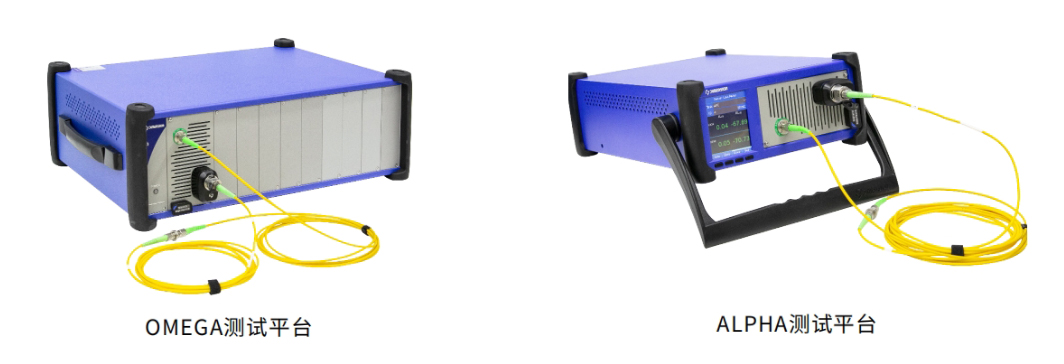

平台+模块化设计，应用扩展方便
维度科技的通用光学测试平台，提供了一整套的光学测试解决方案，包含双槽位ALPHA测试平台和11槽 位OMEGA测试平台，可以兼容包含RLM插回损测试模块在内的多种功能测试模块，具有可热插拔、可编程、可扩展性强、易于维护和管理、综合成本低等显著优势。支持网络、USB、触摸屏和实体按键等多种控制方式。
客户后续可购置其他功能模块进行功能扩展，例如可以扩展连接光开关、光衰减器、稳定光源、误码仪、高速光功率计等功能测试模块，可以实现对光器件等产品多种光学性能的一站式测试。

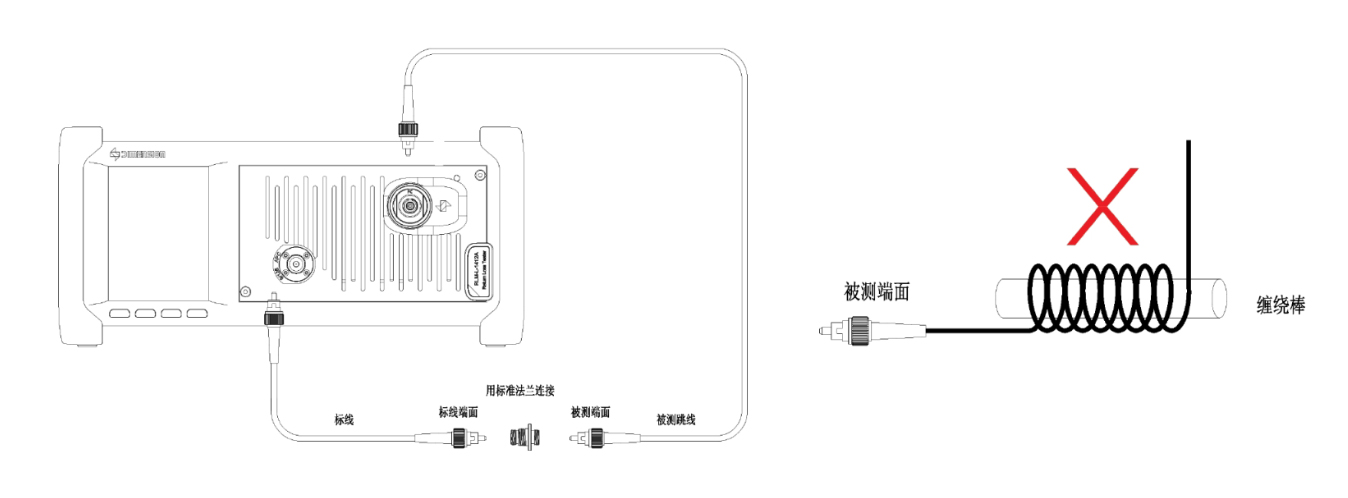

RL免缠绕测试，双波长测试速度小于1.2s
基于光时域检测原理实现回波损耗免缠绕测试，一体式设计可实现插入损耗回波损耗同时测试。采用高速采样电路和算法优化，双波长测试速度小于1.2s。
RL最低可检测-80dB(单芯单模)，最短测量光纤长度0.7米
采用维度自研的高灵敏度探测电路以及优化的软件算法，RL最低可实现-80dB(单芯单模)的检测，可满足高性能单模跳线（SM/APC）的检测需求。

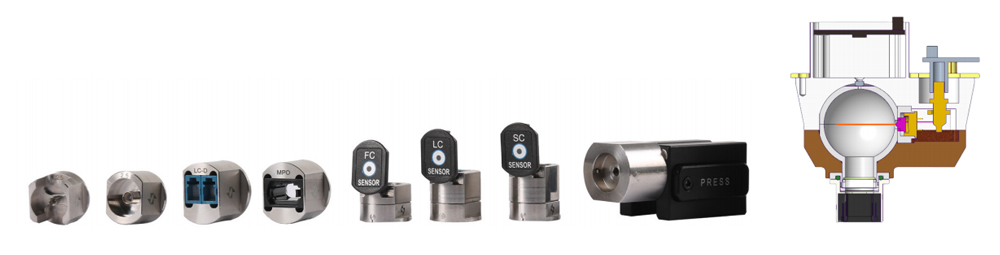

丰富可互换，高可靠性探测器适配器接头
为满足客户的不同需求，维度开发了一系列丰富可互换，高可靠性探测器适配器接头，使用方便，优化设计的积分球，兼容MPO连接器+双联LC连接器，一次测试无需重复插拔。

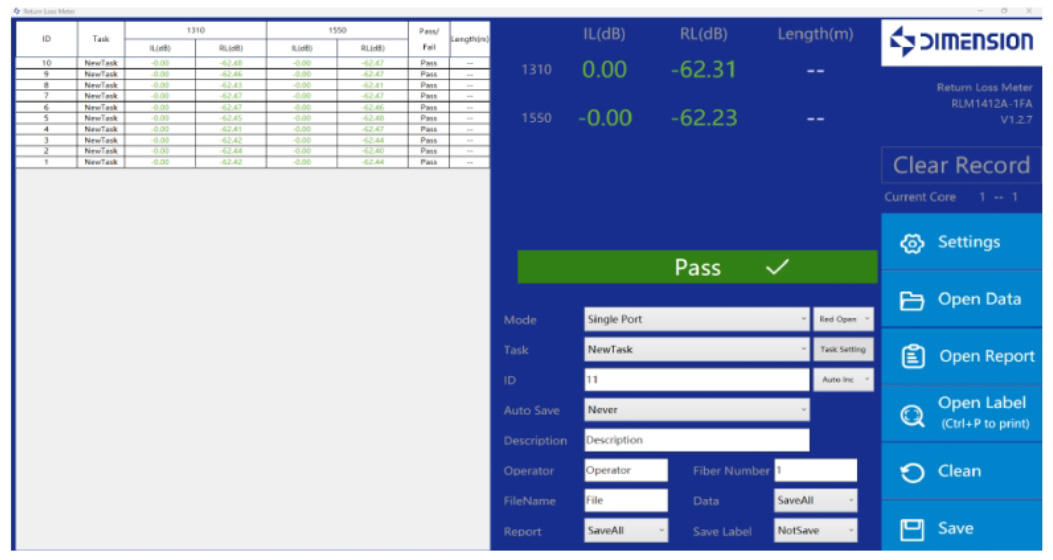

自动保存测试数据报告
用户可自定义设置测试报告，可自动保存上传测试数据以及报告。
资源下载
• RLM 详细指标见 RLM 详细指标页。
• 官方资料：RLM单芯插回损仪
注：以上内容与指标均取自维度科技官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
维度科技（Dimension Technology） · onetest 仪器资源库
维度科技
RLM 详细指标
免缠绕的回损测试和高速的插入损耗测试
详细指标
以下指标取自维度科技官网该产品详情页「性能参数」栏目的官方参数表，未标注测试条件的为厂家公布值。
• 产品基本型号：RLM-HP-1412A-1FA ｜ RLM-HP-5456A-1FA ｜ RLM1112A-1FA ｜ RLM5156A-1FA ｜ RLM-L-2175A-2FA ｜ RLM-L-5156A-1FA
• 产品系列：高性能 ｜ 专家版 ｜ 标准版
• 光源：光纤类型 ｜ SM 9/125 ｜ MM 50/125 ｜ SM 9/125 ｜ MM 50/125 ｜ SM 9/125 ｜ MM 50/125
• 光源波长：1310/1550nm ｜ 850/1300nm ｜ 1310/1550nm ｜ 850/1300nm ｜ 1310/1550nm/850 仅插损 ｜ 850/1300nm
• 光源类型：Laser ｜ LED/Laser ｜ Laser ｜ LED/Laser
• 环通量标准：NA ｜ IEC-61280-4-1 ｜ NA ｜ IEC-61280-4-1
• 插损：插损稳定性* ｜ 168h,±0.02db ｜ ±0.01dB(<0.5H) ±0.02dB(<8H) ｜ ±0.02dB(<0.5H) ±0.03dB(<8H)
• 重复性*：±0.02dB
• 插损测试精度*：0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB:±0.5dB ｜ 0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB±0.5dB ｜ 0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB:±0.5dB ｜ 0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB±0.5dB ｜ 0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB:±0.5dB ｜ 0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB±0.5dB
• 回损：回损测试范围* ｜ -30～-80dB ｜ -15～-60dB ｜ -30～-80dB ｜ -15～-60dB ｜ -30～-72dB ｜ -15～-55dB
• 回损测试精度*：-30～-70dB:±1.0dB -70～-75dB:±2.0dB ｜ -15～-50dB:±1.0dB -50～-55dB:±2.0dB ｜ -30～-70dB:±1.0dB -70～-75dB :±2.0dB ｜ -15～-50dB:±1.0dB -50～-55dB:±2.0dB ｜ -30～-65dB:±1.0dB -65～-70dB:±2.0dB ｜ -15～-50dB:±1.0dB -50～-55dB:±2.0dB
• 其它：光纤长度(最短) ｜ DUT RL(两端)<-50dB:0.7米 DUT RL(两端)>-50dB:1.5米
• 单次测量时间：HP<1.0s per channel(<1.0s每通道) Lite/Pro<1.1s per channel(<1.0s每通道)
• 显示分辨率：0.01dB
• 主机 部分：工作电源 ｜ AC90~260V/50HZ
• 开机稳定时间：30分钟(存储与使用温度一致)90分钟(存储与使用温度不一致)
• 工作温度：10°C~40°C
• 存储温度：-40°C~70°C
• 尺寸：ALPHA机箱：359mm×274mm×115mm;OMEGA机箱：462mmX374mmX171mm
• *相关参数默认测试条件：设备热机30min; 环境温度23+/-1°℃;FC/PC 单芯跳线。如果使用多芯线材验证，则参数中需增加光开关带来的误差变量(+/-0.03dB)。
补充说明与图示
性能参数
以下内容原为官网参数表截图，此处已转为文字。
• 1 OPM FC 无反光接口：光功率检测接口，适配 FC 连接器
• 2 OPM SC 无反光接口：光功率检测接口，适配 SC 连接器
• 3 OPM LC 无反光接口：光功率检测接口，适配 LC 连接器
• 4 OPM 2.5 无反光接口：光功率检测接口，适配 FC、SC、ST 等连接器及 2.5 插芯
• 5 OPM 1.25 通用无反光接口：光功率检测接口，适配 LC、双联 LC、SN 等连接器及 1.25 插芯
• 6 OPM MPO 无反光接口：光功率检测接口，适配 MPO12、MPO16 连接器
• 7 OPM 双联 LC 无反光接口：光功率检测接口，适配 LC、双联 LC 连接器；双联 LC 功率可一次测完，无需切换
• 8 OPM 裸光纤无反光接口：光功率检测接口，适应裸光纤功率测试
订购信息
• 系列：/=专家版，-L=标准版，-HP=高性能
• 光源光纤类型：1=SM 9/125，2=SM 9/125 & MM 50/125，5=MM 50/125
• 探测器种类：1=InGaAs 2mm PD，4=标准积分球，5=外置标准积分球
• 激光器波长（至多选 4 位）：1=1310-SM，2=1550-SM，3=1490-SM，4=1625-SM，5=850-MM，6=1300-MM，7=1310+1550-SM
• RL 实现方式：A=OTDR（免缠绕式）
• 光源输出端口：1=1CH，2=2CH
• 光源连接器类型：FA=FC/APC
• 纤芯数量：01=单芯或双芯，搭配 ALPHA 机箱
• 举例：RLM1112A-1FA，免缠绕式插回损仪模块，波长 1310/1550，单模 9/125，InGaAs 2mm，光源输出端口 1CH，接口类型 FC/APC
• 备注：[1] 两位分别代表两个激光器位置，客户可在列表中选择或定制；RL 实现方式 A 型号支持 4 个不同波长，数字编码支持红光、激光器选型，波长也可定制
资源下载
• RLM 产品介绍见 RLM 产品介绍页。
• 官方资料：RLM单芯插回损仪
注：以上内容与指标均取自维度科技官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
