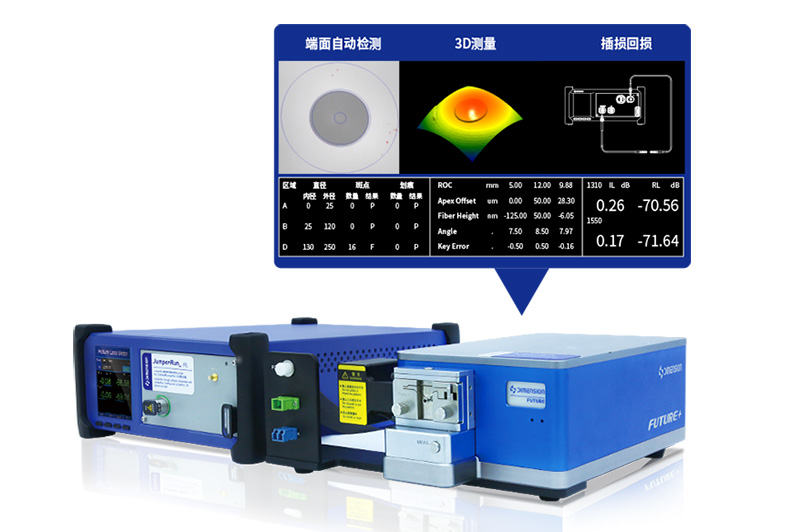

JumperRun 光纤连接器一站式测试仪
IL、RL 、3D、Endface四合一全自动测试，节约工位生产效率提升4倍以上！
功能与结构
产品概述
DIMENSION深耕检测技术领域，致力于成为全球领先的光通讯检测解决方案供应商。新推出领先国际的检测方案，JumperRun光纤连接器
一站式测试仪，为光纤连接器生产，节约成本、提升效率研制的新一代测试仪 。可以消除光纤连接器传统检测繁杂的工艺流程，使生产工位
简化为四合一，仅需一个工位，可以在同一时刻测量IL、RL 、3D、Endface，实现光纤连接器高效、快速分析测量,并且实现测量报告和数据
保存的功能。

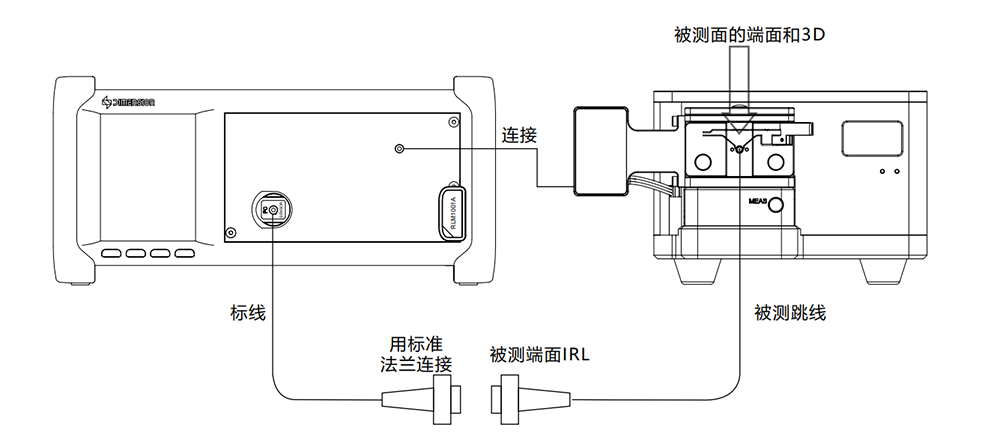

JumperRun方案通过硬件和软件组成，其中硬件包含JumperRun_Endface，即Future+端面干涉检测和端面自动分析；JumperRun_IRL是
插损回损测试仪，二者通过硬件和软件连接。两台机器可以通过JumperRun软件联合使用，也可以单独使用，即为大批量测试提供高效的解
决方案，也可以独立使用，满足小批量多品类的灵活性。
主要优势
• IL、RL 、3D、Endface四合一全自动测试
• 支持各种连接器类型测试
• 节约工位生产效率提升4倍以上
• 一次检测减少端面插拔的次数
• 方案灵活性强，满足不同的需求
• 一站式清洁与检测方案
• 支持数据库存储
• 支持自动化测试系统
主要应用
光纤连接器的端面形貌及性能测试
端面缺陷、3D形貌、插入损耗和回波损耗四合一自动测试
JumperRun可以实现同时快速检测，端面缺陷的自动分析，端面3D几何形貌，端面插入损耗和回波损耗的自动测试,使测试过程变得更加快速便捷高效。
支持各种连接器类型测试

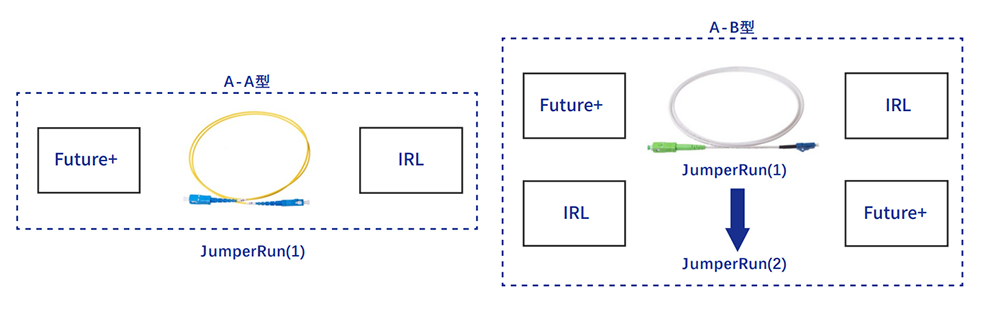

JumperRun能够支持各种单芯跳线类型的测试，A-A型、A-B型，均能够实现快速检测。
节约工位，生产效率提升4倍以上

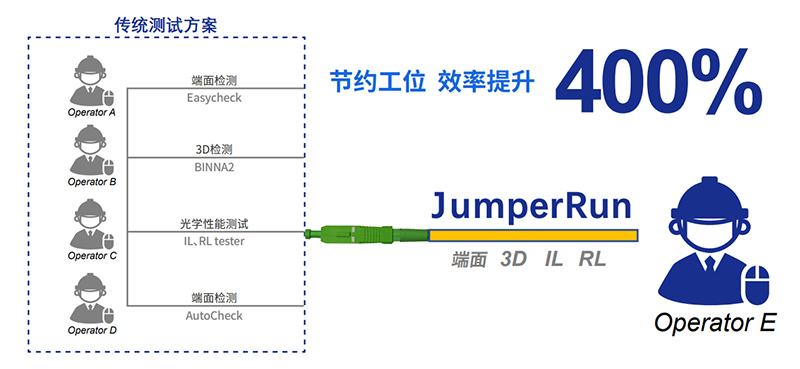

JumperRun的出现，使传统的多个工位协同测试变得更加简单，一个工位即可完成多项测试测量工作。同时减少了不同工位的流转时间，可以有效提升生产效率。
一次检测，减少端面插拔的次数
JumperRun在使用的过程中，只需一次插入连接器，可以同时检测端面缺陷、3D形貌、插回损，有效降低因多次插拔带来的污染损伤及清洁次数。
方案灵活性强，满足不同的需求

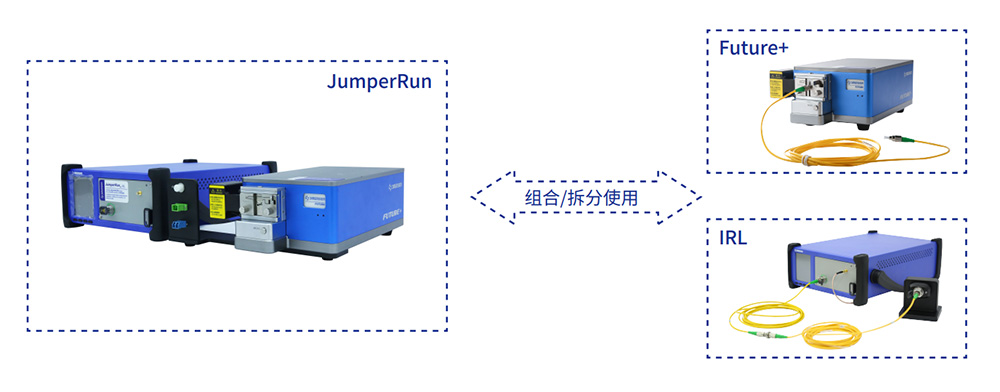

JumperRun通过软件联合Future+和JumperRun_IRL使用，即为大批量测试提供高效的解决方案，也可以独立使用，灵活拆分，满足小批量多品类的灵活性。
一站式清洁与检测方案

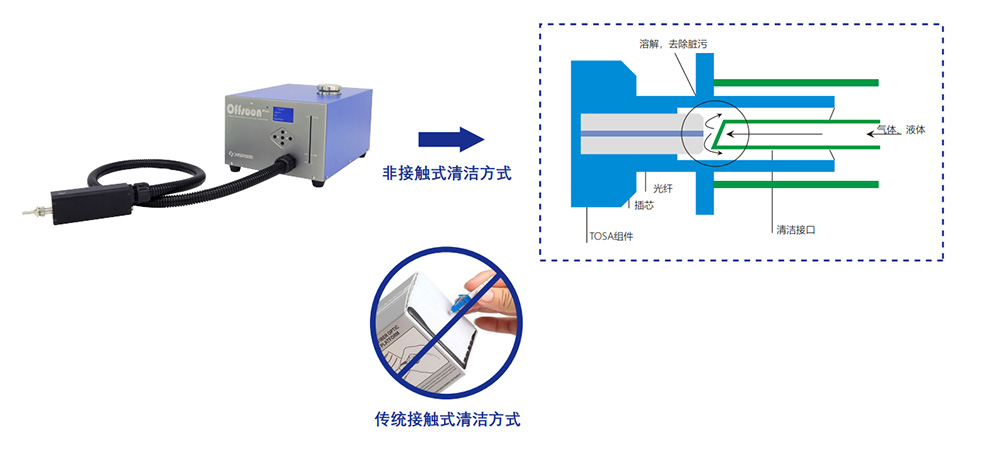

JumperRun搭配清洁机OffsoonPro,组成一套清洁与检测方案。采用非接触式清洁方式，利用液体+气体的清洁原理，提升清洁与检测效率。
有效避免接触式清洁，成本高容易刮伤端面的问题。
支持数据库存储
JumperRun软件支持本地数据和sqlserver数据库存储，便于数据管理。
支持自动化测试方案

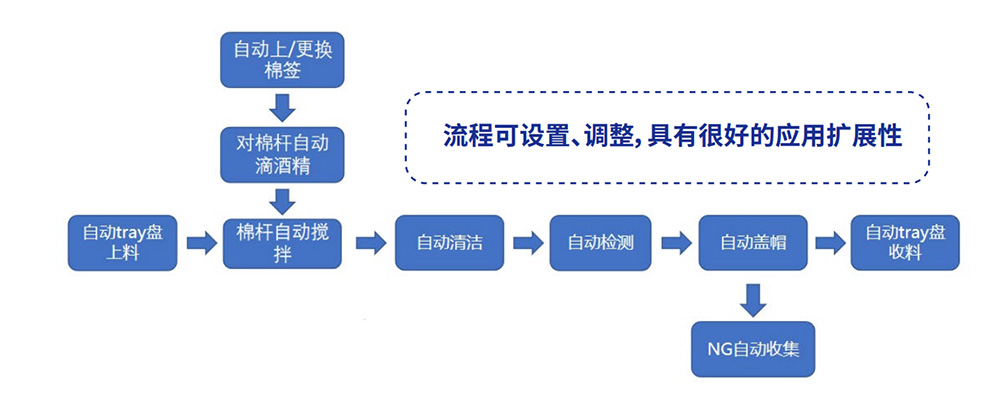

JumperRun可以通过自动化平台，结合清洁机，集成一套光连接器全自动清洁与自动检测（端面缺陷、3D形貌、IL、RL）系统。
资源下载
• JumperRun 详细指标见 JumperRun 详细指标页。
• 官方资料：JumperRun光纤连接器一站式测试仪
注：以上内容与指标均取自维度科技官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
维度科技（Dimension Technology） · onetest 仪器资源库
维度科技
JumperRun 详细指标
IL、RL 、3D、Endface四合一全自动测试，节约工位生产效率提升4倍以上！
详细指标
以下指标取自维度科技官网该产品详情页官方参数表（原为参数表截图，已转为文字），未标注测试条件的为厂家公布值。
JumperRun主要规格参数
以下内容原为官网参数表截图，此处已转为文字。
• 检测参数：端面缺陷、3D 形貌、IL、RL
• 分辨率：0.29um
• 端面缺陷检测能力：<1um
• 测试时间：7s（单边）
JumperRun_IRL主要规格
• 产品基本型号：IRL1112A-1FA（单模）、IRL5156A-1FP（多模）
• 光纤类型：单模 9/125；多模 50/125、62.5/125
• 光源波长：1310/1490/1550/1625nm（单模）；850/1300nm（多模）
• 光源类型：Laser（单模）；LED/Laser（多模）
• 环通量标准：NA（单模）；IEC-61280-4-1（多模）
• 插损精度：单模 0～1dB ±0.03dB、1～5dB ±0.1dB、>5dB ±0.2dB；多模 0～1dB ±0.05dB、1～5dB ±0.1dB、>5dB ±0.2dB
• 回损测试范围：单模 -30～-80dB；多模 -15～-55dB
• 回损测试精度：单模 -30～-70dB ±1.0dB、-70～-75dB ±2.0dB；多模 -15～-50dB ±1.0dB、-50～-55dB ±2.0dB
• 光纤长度（最短）：DUT RL（两端）>50dB 为 0.7 米；DUT RL（两端）<50dB 为 1.7 米
• 单次测量时间：<1s（快速模式 0.8s；正常模式 1.4s）
• 显示分辨率：0.01dB
• 工作电源：AC90～260V/50Hz
• 开机稳定时间：20 分钟（存储与使用温度一致）、60 分钟（存储与使用温度不一致）
• 建议校准周期：两年
• 工作温度：10℃～40℃；存储温度：-40℃～70℃
• 尺寸：ALPHA 机箱 359mm×274mm×115mm；OMEGA 机箱 462mm×374mm×171mm；双插槽模块 285mm×133mm×71mm
FUTURE+主要规格参数
• 曲率半径（mm）：测量范围 3″Flat，重复性 ±0.3%，再现性 ±0.5%
• 顶点偏移（μm）：测量范围 0～250，重复性 ±0.5，再现性 ±1.5
• 光纤高度（nm）：测量范围 -1000～1000，重复性 ±1，再现性 ±2
• 角度（°）：测量范围 0～12，重复性 ±0.01，再现性 ±0.015
• 测量速度（不含自动对焦）：端面 1s；干涉 1.5s；干涉+端面 2s
• 分辨率：0.29um
• 连接方式：USB3.0
• 电源电压：DC 24V
• 体积：283mm×150mm×108mm
订购信息
• 光源光纤类型：1=SMF-28e 9/125，5=MM 50/125，6=MM 62.5/125
• 探测器种类：1=InGaAs 3mm
• 激光器波长：0=未安装激光器，1=1310，2=1550，3=1490，4=1625，5=850，6=1300，X=定制
• IRL 实现方式：A=免缠绕
• 光源输出端口：1=1CH，2=2CH
• 光源连接器类型：FA=FC/APC（单模），FP=FC/PC（多模）
• 举例：IRL1112A-1FA，免缠绕式插回损仪模块，波长 1310/1550，单模 9/125，InGaAs 3mm，光源输出端口 1CH，接口类型 FC/APC
［1］两位分别代表两个激光器位置，客户可在列表中选择激光器波长或者定制激光器波长。
备注信息：
RL实现方式 A型号支持双激光器波长，两位数字编码分别代表两个激光器波长，客户可在列表中选择激光器波长或者定制激光器波长。
