RLM 插回损仪
RL免缠绕测试，单芯双波长测试速度小于0.6s，最低可检测-80dB(单模)
核心特点
• 平台+模块化设计，应用扩展方便
• RL免缠绕测试，单芯双波长测试速度小于0.6s
• RL最低可检测-80dB(单模)
• 最短测量光纤长度0.7米
• 丰富可互换，高可靠性探测器适配器接头
• 支持网络、USB等多种控制方式
• 软件UI简洁明了，用户易使用
• 自动保存测试数据报告，支持远程控制
功能与结构
产品概述
Dimension多芯插回损测试仪采用高稳定度光源和高精度光功率计，实现免缠绕的回损测试和高速的插入损耗测试。单次单波长损耗检测时间小于0.6s，最低能够实现-80dB的回波损耗探测。RLM包含单模与多模共6个测试波长(多模:850nm、1300nm，单模:1310nm、1490nm、1550nm、1625nm)，优化设计的积分球既可以测量密集多通道MTP/MPO连接器的损耗，也可以测量双联LC等器件上的损耗。RLM快速而准确的测量功能，是提高生产效率和品质管控的有效工具。
主要优势
平台+模块化设计，应用扩展方便 RL免缠绕测试，单芯双波长测试速度小于0.6s RL最低可检测-80dB(单模) 最短测量光纤长度0.7米 丰富可互换，高可靠性探测器适配器接头 支持网络、USB等多种控制方式 软件UI简洁明了，用户易使用 自动保存测试数据报告，支持远程控制
主要应用
• 跳线、连接器性能检测
• 光无源器件性能检测

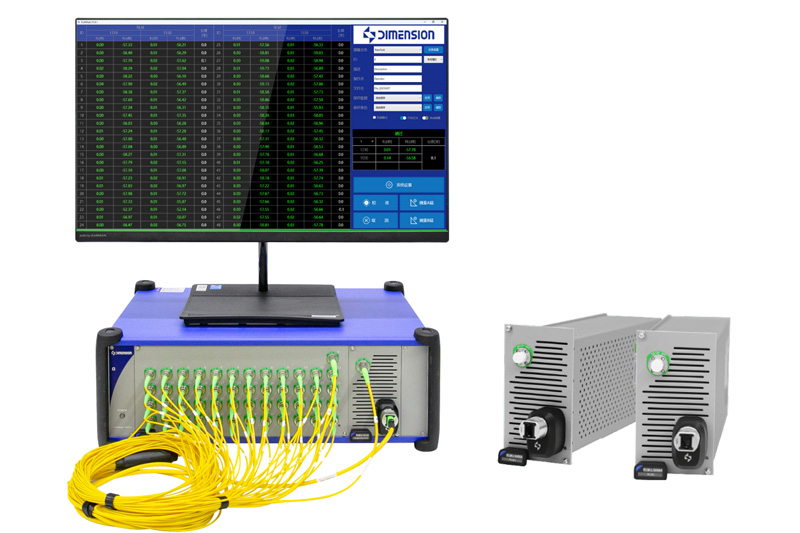

平台+模块化测试，应用扩展方便

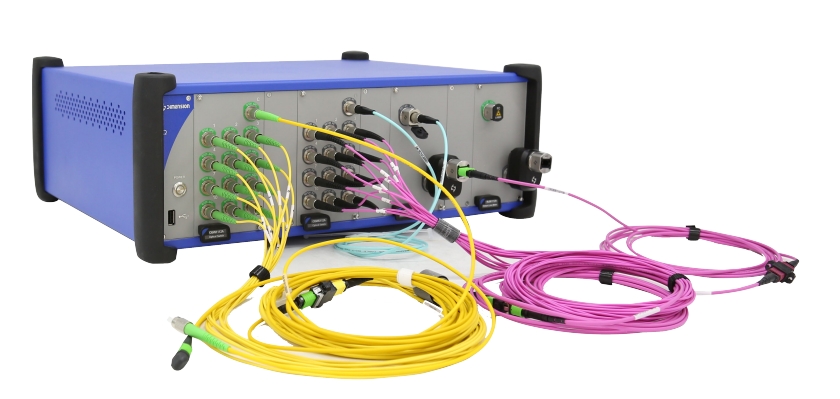

维度科技的11槽位OMEGA通用光学测试平台，可以兼容包含RLM系列插回损测试模块在内的多种功能测试模块具有可热插拔、可编程、可扩展性强、易于维护和管理，综合成本低等显著优势。
客户可以根据自己的需求在单个 OMEGA 机箱内选配单模RLM模块+多模RLM模块以及配套的光开关(同一个机箱至多可实现24芯单模+多模RLM集成),从而实现较低成本的单多模一体化测试解决方案。

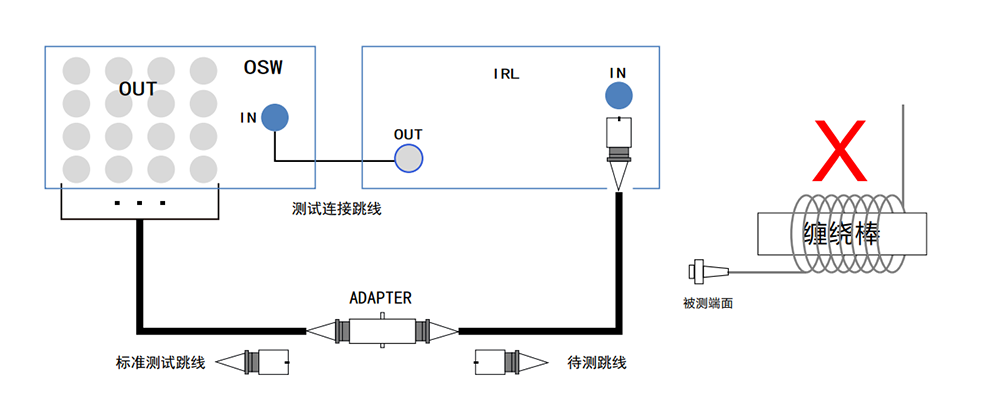

RL免缠绕测试，双波长测试速度小于8s(MPO12)
基于光时域检测原理实现回波损耗免缠绕测试，一体式设计可实现插入损耗、回波损耗同时测试。采用高速采样电路和算法优化，双波长测试速度小于8s(双波长测试速度小于8s(快速测量模式下，MPO12单模双波长测量速率小于7.2s，多模双波长测量速率少于8s)。
RL最低可检测-80dB(单模)，最短测量光纤长度0.7米
采用维度自研的高灵敏度探测电路以及优化的软件算法，RL最低可实现-80dB(单模)的检测，可满足高性能跳线（SM/APC）的检测需求。

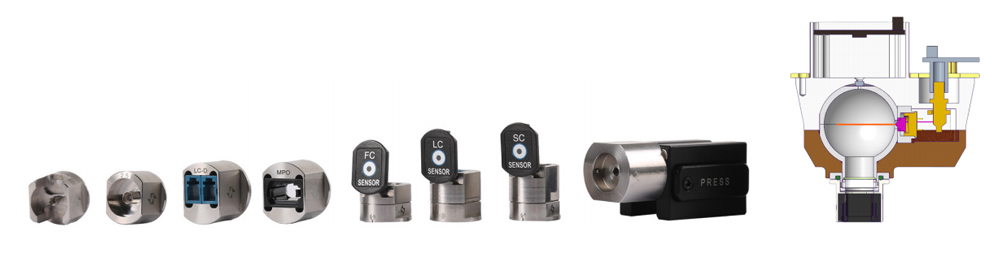

丰富可互换，高可靠性探测器适配器接头
为满足客户的不同需求，维度开发了一系列丰富可互换，高可靠性探测器适配器接头，使用方便，优化设计的积分球，兼容MPO连接器+双联LC连接器，一次测试无需重复插拔。
软件UI简洁明了，用户易使用
根据不同客户的使用反馈，优化设计的软件UI简洁明了。用户可根据自定义设置测试报告，可自动保存上传测试数据以及报告。
资源下载
• RLM 详细指标见 RLM 详细指标页。
• 官方资料：多芯插回损测试仪
注：以上内容与指标均取自维度科技官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
维度科技（Dimension Technology） · onetest 仪器资源库
维度科技
RLM 详细指标
RL免缠绕测试，单芯双波长测试速度小于0.6s，最低可检测-80dB(单模)
详细指标
以下指标取自维度科技官网该产品详情页「性能参数」栏目的官方参数表，未标注测试条件的为厂家公布值。
• 产品基本型号：RLM-HP-1412A-1FA-24 ｜ RLM-HP-5456A-1FA-24 ｜ RLM1412A-1FA-24 ｜ RLM5456A-1FA-24 ｜ RLM-L-1412A-1FA-24 ｜ RLM-L-5456A-1FA-24
• 产品系列：高性能 ｜ 专家版 ｜ 标准版
• 光源：光纤类型 ｜ SM 9/125 ｜ MM 50/125 ｜ SM 9/125 ｜ MM 50/125 ｜ SM 9/125 ｜ MM 50/125
• 光源波长：1310/1550nm ｜ 850/1300nm ｜ 1310/1550nm ｜ 850/1300nm ｜ 1310/1550nm ｜ 850/1300nm
• 光源类型：Laser ｜ LED/Laser ｜ Laser ｜ LED/Laser ｜ Laser ｜ LED/Laser
• 环通量标准：NA ｜ IEC-61280-4-1 ｜ NA ｜ IEC-61280-4-1 ｜ NA ｜ IEC-61280-4-1
• 插损：插损稳定性* ｜ 168h,±0.02db ｜ ±0.01dB(<0.5H) ±0.02dB(<8H) ｜ ±0.02dB(<0.5H) ±0.03dB(<8H)
• 重复性*：±0.02dB
• 插损测试精度*：0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB:±0.5dB ｜ 0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB±0.5dB ｜ 0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB:±0.5dB ｜ 0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB±0.5dB ｜ 0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB:±0.5dB ｜ 0~1dB:±0.02dB 1~10dB:±0.1dB
• 回损：回损测试范围* ｜ -30～-80dB ｜ -15～-60dB ｜ -30～-80dB ｜ -15～-60dB ｜ -30～-72dB ｜ -15～-55dB
• 回损测试精度*：-30～-70dB:±1.0dB -70～-75dB:±2.0dB ｜ -15～-50dB:±1.0dB -50～-55dB:±2.0dB ｜ -30～-70dB:±1.0dB -70～-75dB:±2.0dB ｜ -15～-50dB:±1.0dB -50～-55dB:±2.0dB ｜ -30～-65dB:±1.0dB -65～-70dB:±2.0dB ｜ -15～-50dB:±1.0dB -50～-55dB:±2.0dB
• 其它：光纤长度(最短) ｜ DUT RL(两端)<-50db:0.7米；dut>-50dB:1.5米
• 单次测量时间：HP<1.0s per channel(<1.0s每通道) Lite/Pro<1.1s per channel(<1.0s每通道)
• 显示分辨率：0.01dB
• 主机 部分：工作电源 ｜ AC90~260V/50HZ
• 开机稳定时间：30分钟(存储与使用温度一致)90分钟(存储与使用温度不一致)
• 工作温度：10°C~40°C
• 存储温度：-40°C~70°C
• 尺寸：ALPHA机箱：359mm×274mm×115mm;OMEGA机箱：462mm×374mmX171mm
• *相关参数默认测试条件：设备热机30min; 环境温度23+/-1℃;FC/PC 单芯跳线。如果使用多芯线材验证，则参数中需增加光开关带来的误差变量(+/-0.03dB)。
补充说明与图示
接口选型表
性能参数
以下内容原为官网参数表截图，此处已转为文字。
• 系列：/=专家版，-L=标准版，-HP=高性能版
• 光纤类型：1=SM 9/125，5=MM 50/125，9=SM 9/125 & MM 50/125 双模块
• 探测器类型：4=标准积分球，5=外置标准积分球-双积分球，9=双 PD & 标准积分球；A=外置标准积分球-双积分球，B=外置标准积分球-三积分球，C=外置标准积分球-四积分球
• 激光器波长（至多选 4 位）：1=1310-SM，2=1550-SM，3=1490-SM，4=1625-SM，5=850-MM，6=1300-MM
• RL 实现方式：A=OTDR（免缠绕式）OMEGA 机箱；C=OTDR（免缠绕式）OMEGA Lite 机箱
• 光源输出端口：1=1CH
• 光源连接器类型：FA=FC/APC
• 纤芯数量：24=24CH，48=48CH，96=96CH
• 举例：RLM1412A-1FA-24，24 芯免缠绕式插回损仪，波长 1310/1550，单模 9/125，InGaAs 2mm（固定积分球），光源输出端口 1CH，接口类型 FC/APC
备注信息：RL 实现方式 A 型号支持双激光器波长，两位数字编码分别代表两个激光器波长，客户可在列表中选择激光器波长或者定制激光器波长。A/B 型号支持 4个波长 or 红光，激光器波长需选择 XX。如需要激光器波长数大于2，则顺延任意位；编码前两位数字为光源光纤类型和探测器种类，第三位开始为波长，并由 RL 实现方式的字母代码区分截止。如单模24芯可靠性测试系统 波长1310/1550/1625单模9/125 InGaAs2mm( 固定积分球 ) 光源输出端口1CH 接口类型 FC/APC 型号命名为：RLM14124A-1FA-24单多模一体插回损命名则需要添加两个光源连接器类型，如 :24芯单多模一体免缠绕插回损测试仪 波长 1310/1550/1625/850/1300单模出光口为 FC/APC, 多模出光口为 FC/PC, 型号命名为：RLM7412456A-1FA/1FP-24。
资源下载
• RLM 产品介绍见 RLM 产品介绍页。
• 官方资料：多芯插回损测试仪
注：以上内容与指标均取自维度科技官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
