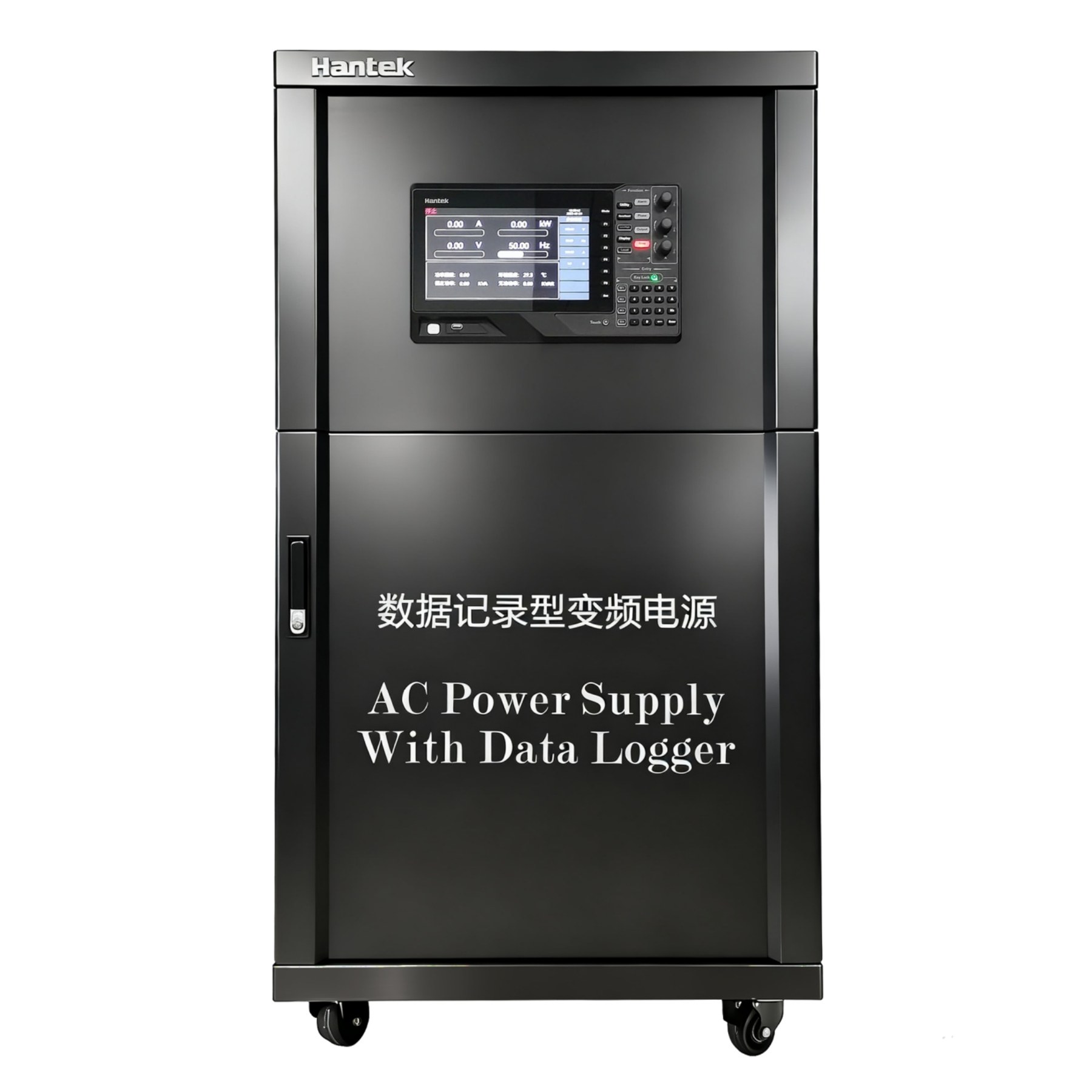

HAP33000系列 240kW数据记录型变频电源（输出0至300V，功率50kVA以上）。数据记录型变频电源技术先进、可靠性高。产品采用10.1寸高清彩色液晶屏。HAP33000系列交流变频电源功率从15kW至240kW，输出可模拟世界各地不同电压及频率，具有负载适应性强、输出波形品质好、操作简单、体积小重量轻等特点，具有短路、过流、过压、过热保护功能，适用于进出口设备的生产检测，专业应用于家电、电机、认证机构、医疗设备、照明等领域，满足产品的设计开发、产线检测、质保检测、老化寿命测试、电压频率耐受等测试要求。
HAP31000系列 100kW数据记录型变频电源（输出0至300V，功率50kVA以上）。数据记录型变频电源技术先进、可靠性高。产品采用10.1寸高清彩色液晶屏。HAP31000系列交流变频电源功率从10kW至100kW，输出可模拟世界各地不同电压及频率，具有负载适应性强、输出波形品质好、操作简单、体积小重量轻等特点，具有短路、过流、过压、过热保护功能，适用于进出口设备的生产检测，专业应用于家电、电机、认证机构、医疗设备、照明等领域，满足产品的设计开发、产线检测、质保检测、老化寿命测试、电压频率耐受等测试要求。

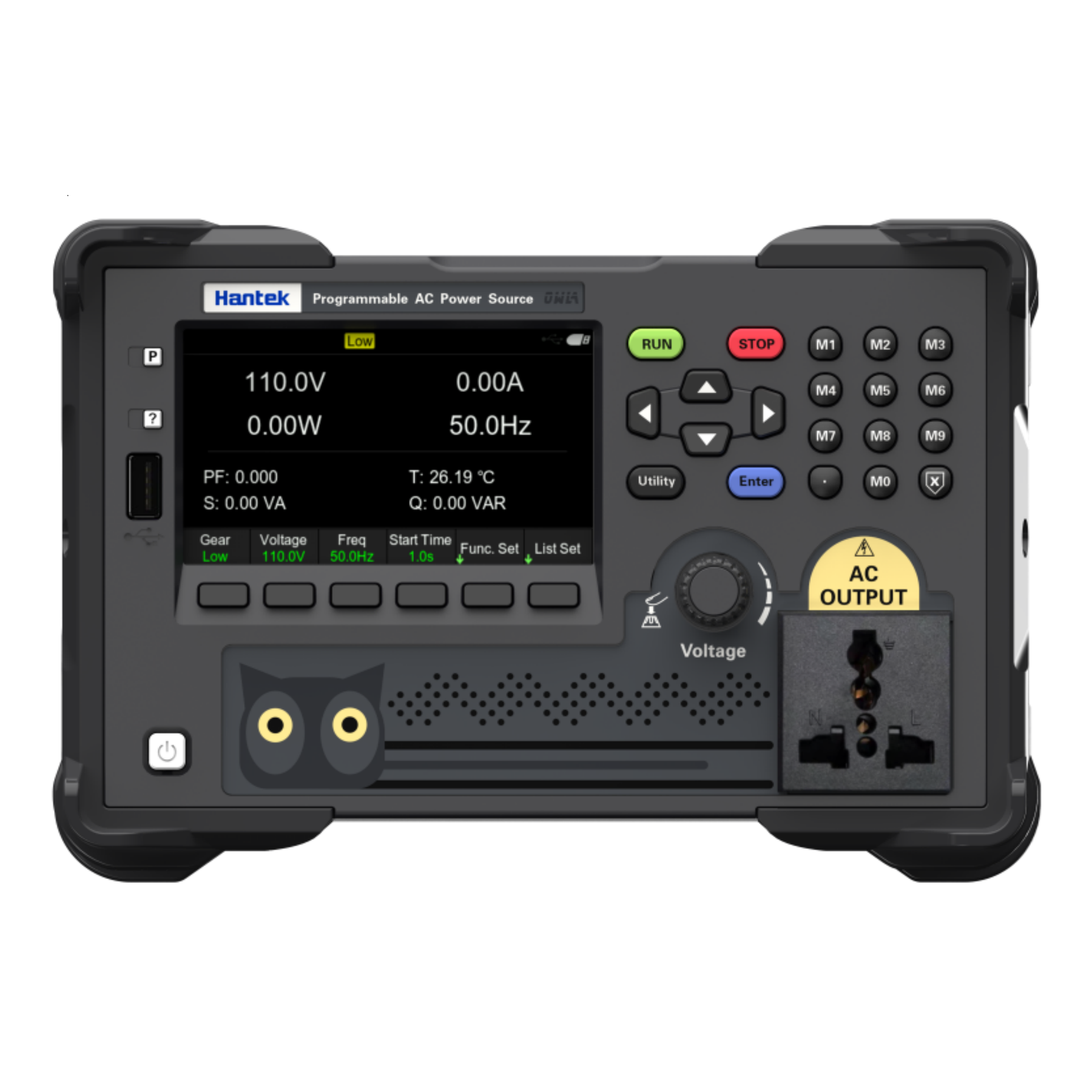

HAP11L500/HAP11L1000 1kVA台式变频电源（输出0至300V，功率0至1kVA）。实时呈现输出波形，能直观洞察感容性负载导致的输出畸变与噪声。具备输出电压录制功能，方便分析负载工作状态与排查故障。标配 USB、RS232/485 接口，可选配 LAN 接口，支持 SCPI 通讯协议，轻松组建自动测试系统。支持Modbus 通信功能，可直接接入工业物联网，实现多设备组网控制与参数上传，适配生产线 / 实验室多场景需求。输出缓启动时长可按需设置，有效避免对不同负载的上电冲击。
同厂商产品
3U 4HP / 6U 4HP 两种 FMC 载板规格 · FPGA + ARM 处理器架构 · 标准 FMC 子卡接口 · 提供 RapidIO、千兆以太网、RS485、TTL 等高速与低速接口 · 作为 HBI 模块化平台的核心处理与互联载板

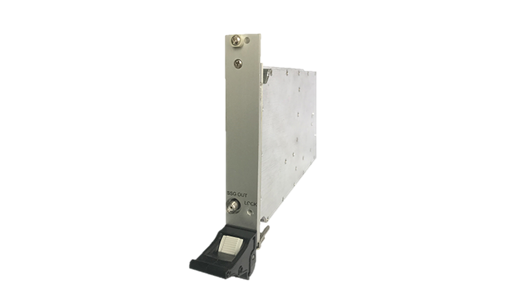

10MHz 至 20GHz 本振模块 · 双通道架构 · 频率分辨率 0.01Hz · 系列含高相噪源、捷变源与低成本双通道参考源 · 为 ADC/DAC 提供低抖动时钟，为上/下变频通道提供低相噪本振
标准单/双 FMC 子卡结构 · 最高采样率 6.24GSPS · 最高射频频点 8GHz · 2 至 40 通道可选 · 覆盖高速 ADC、中速 ADC、高速 DAC、ADC/DAC 混合与低速高通道数五类功能板 · FMC 接口，SMA-K 射频接口
HBI-RF-CH 1.5MHz至40GHz 最高1GHz瞬时带宽射频微波通道板|坤恒顺维 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
KSW · 坤恒顺维
HBI-RF-CH 1.5MHz至40GHz HBI射频微波通道板
1.5MHz 至 40GHz 上下变频模块 · 最高 1GHz 瞬时带宽 · 发射增益 120dB 步进调整 · 中频调理与相干通道 · FMC 模块化板卡
产品简介
HBI-RF-CH 是坤恒顺维基于 HBI 架构开发的一系列频率扩展与信号调理模块，主要由上变频模块、下变频模块及中频调理模块等组成。配合基带的高速收发模块，可以实现宽带收发信机、宽带矢量信号源、相干阵列信号源、宽带矢量分析仪等功能。
该系列上变频模块提供 1.5MHz 至 6GHz 中频输入，射频输出覆盖 1.5MHz 至 40GHz；下变频模块提供 1.5MHz 至 40GHz 射频输入，输出 720MHz、70MHz、1.9GHz、300MHz 等中频。最高支持 1GHz 的瞬时带宽，发射机支持 120dB / 0.1dB 步进调整，并适配传统收发信机的中频频率。
官方定位：面向宽带收发信机、宽带矢量信号源、相干阵列信号源与宽带矢量分析仪的频率扩展与信号调理模块，通过模块化组合实现系统能力升级与扩展。
核心参数
• 系列构成：上变频模块、下变频模块、中频调理模块
• 上变频中频输入：1.5MHz 至 6GHz
• 上变频射频输出：1.5MHz 至 18GHz（HBI-UPC-1A）；1.5MHz 至 40GHz（HBI-UPC-2A）
• 下变频射频输入：1.5MHz 至 6.2GHz；1.5MHz 至 18GHz；1.5MHz 至 40GHz
• 下变频中频输出：720MHz / 70MHz；1.9GHz / 300MHz
• 最大瞬时带宽：1GHz
• 发射机增益调整：120dB / 0.1dB 步进
• 中频调理通道：70MHz / 720MHz / 1.2GHz 接收机与发射机中频调理板；6.2GHz 相干矢量信号源调理板
• 采购价格：以坤恒顺维官方实时报价为准
系列构成与频率覆盖
• 上变频模块 HBI-UPC-1A：1.5MHz 至 6GHz 中频输入，输出 1.5MHz 至 18GHz
• 上变频模块 HBI-UPC-2A：1.5MHz 至 6GHz 中频输入，输出 1.5MHz 至 40GHz
• 下变频模块 HBI-DWC-1A：1.5MHz 至 6.2GHz 射频输入，输出 720MHz / 70MHz 中频
• 下变频模块 HBI-DWC-2A / HBI-DWC-3A：分别覆盖 1.5MHz 至 18GHz 与 1.5MHz 至 40GHz 射频输入，输出 1.9GHz / 300MHz 中频
• 调理板 HBI-SC-1A：6.2GHz 相干矢量信号源信号调理通道
• 中频调理板 HBI-IFRX-1A / HBI-IFTX-1A：70MHz / 720MHz / 1.2GHz 接收机与发射机中频调理通道，面向高码率收发链路
发射通道增益控制与瞬时带宽
• 最高支持 1GHz 的瞬时带宽，满足宽带信号产生与发射需求
• 发射机支持 120dB 增益调整范围，步进 0.1dB
• 配合基带的高速收发模块，可构建宽带矢量信号源与相干阵列信号源
• 模块化结构设计，通道与频段可按需组合扩展
接收通道与传统中频适配
• 下变频模块输出 720MHz、70MHz、1.9GHz、300MHz 等常用中频，便于后端采集
• 适配传统收发信机的中频频率，可作为既有系统的频率扩展单元
• 接收通道经中频调理后可对接高码率接收机链路
• 配合基带高速收发模块，可实现宽带矢量分析仪功能
典型应用场景
• 宽带收发信机：上/下变频模块与基带高速收发模块配合，构建宽带收发链路
• 宽带矢量信号源：通过上变频扩展基带信号源的频率覆盖范围
• 相干阵列信号源：借助 HBI-SC-1A 调理通道实现相干多通道信号输出
• 宽带矢量分析仪：下变频与中频调理配合基带采集，实现宽带信号接收与分析
• 传统收发信机中频适配：以 70MHz、720MHz、300MHz、1.9GHz 等中频对接既有设备
型号、选件与参考价
• 上变频选型：HBI-UPC-1A（18GHz）、HBI-UPC-2A（40GHz）
• 下变频选型：HBI-DWC-1A（6.2GHz）、HBI-DWC-2A（18GHz）、HBI-DWC-3A（40GHz）
• 调理通道选型：HBI-SC-1A 相干矢量信号源调理板、HBI-IFRX-1A 接收机中频调理板、HBI-IFTX-1A 发射机中频调理板
资源下载
产品页：HBI-RF-CH 官方产品页
详细指标请见 HBI-RF-CH 详细指标页
坤恒顺维（KSW） · onetest 仪器资源库
KSW · 坤恒顺维
HBI-RF-CH 1.5MHz至40GHz HBI射频微波通道板
详细指标
HBI-RF-CH 是坤恒顺维基于 HBI 架构开发的一系列频率扩展与信号调理模块，主要由上变频模块、下变频模块及中频调理模块等组成。配合基带的高速收发模块，可以实现宽带收发信机、宽带矢量信号源、相干阵列信号源、宽带矢量分析仪等功能。
该系列上变频模块提供 1.5MHz 至 6GHz 中频输入，射频输出覆盖 1.5MHz 至 40GHz；下变频模块提供 1.5MHz 至 40GHz 射频输入，输出 720MHz、70MHz、1.9GHz、300MHz 等中频。最高支持 1GHz 的瞬时带宽，发射机支持 120dB / 0.1dB 步进调整，并适配传统收发信机的中频频率。
官方定位：面向宽带收发信机、宽带矢量信号源、相干阵列信号源与宽带矢量分析仪的频率扩展与信号调理模块，通过模块化组合实现系统能力升级与扩展。
详细指标
上变频（频率变换）
• HBI-UPC-1A 18GHz上变频板：1.5MHz 至 6GHz 中频输入，1.5MHz 至 18GHz 频率输出
• HBI-UPC-2A 40GHz上变频板：1.5MHz 至 6GHz 中频输入，1.5MHz 至 40GHz 频率输出
下变频与中频输出
• HBI-DWC-1A 6.2GHz下变频板：1.5MHz 至 6.2GHz 射频输入，720MHz / 70MHz 中频输出
• HBI-DWC-2A 18GHz下变频板：1.5MHz 至 18GHz 射频输入，1.9GHz / 300MHz 中频输出
• HBI-DWC-3A 40GHz下变频板：1.5MHz 至 40GHz 射频输入，1.9GHz / 300MHz 中频输出
调理通道
• HBI-SC-1A 6.2GHz调理板：相干矢量信号源信号调理通道
• HBI-IFRX-1A 70MHz/720MHz/1.2GHz接收机中频调理板：高码率接收机中频调理通道
• HBI-IFTX-1A 70MHz/720MHz/1.2GHz发射机中频调理板：高码率发射机中频调理通道
通道与带宽特性
• 最大瞬时带宽：1GHz
• 发射机增益调整：120dB / 0.1dB 步进
• 中频适配：适配传统收发信机的中频频率
指标适用条件：以上覆盖 HBI 射频微波通道板系列各型号（上变频板、下变频板、调理板），实际配置取决于所选型号。
数据来源：坤恒顺维官网。
型号与选件
• 上变频选型：HBI-UPC-1A（18GHz）、HBI-UPC-2A（40GHz）
• 下变频选型：HBI-DWC-1A（6.2GHz）、HBI-DWC-2A（18GHz）、HBI-DWC-3A（40GHz）
• 调理通道选型：HBI-SC-1A 相干矢量信号源调理板、HBI-IFRX-1A 接收机中频调理板、HBI-IFTX-1A 发射机中频调理板
