MS27101A 远程频谱监控器
1U 半机架远程频谱监控器，频率范围 9 kHz 至 6 GHz，扫描速度最高 24 GHz/s，内置网络服务器支持浏览器远程查看与控制，适用于室内频谱监测与干扰排查。
产品简介

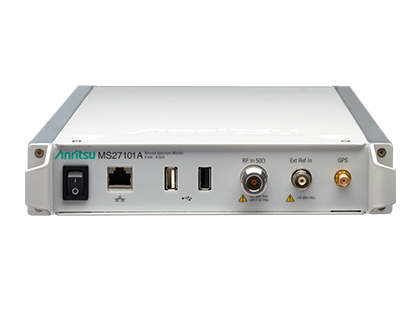

Anritsu MS27101A 远程频谱监控器
Anritsu 推出三种型号的远程频谱监控器产品，专门用于查找干扰问题以及识别非法的或未经核准的信号活动。 MS27101A 采用 1U ½ 机架外壳封装，专用于室内应用。 MS27102A 是一款防护等级达 IP67 的室外操作设备，可使用附带的安装支架安装到长杆或墙壁上。 MS27103A 是一款多端口频谱监控器，配备 12 个（可选 24 个）射频输入端口，非常适合蜂窝式、DAS 和其他需要使用多天线的应用。
核心特点
• 9 kHz 至 6 GHz
• 扫描速度高达 24 GHz/s
• 集成网络服务器，可通过网页浏览器查看、控制和执行测量
• 采用硬件监视计时器，确保远程部署的监控器长期保持稳定性
• 杂散水平低，可准确发现信号
• 20 MHz 瞬时 FFT 带宽
型号与主要参数
• Frequency Range：9 kHz 至 6 GHz (tunable to 0 Hz)
• Tuning Resolution：1 Hz
• Maximum sweep speed：24 GHz/s
• Resolution bandwidth：10 Hz 至 3 MHz in 1 至 3 sequence (-3 dB bandwidth)
• Video bandwidth：10 Hz 至 3 MHz in 1 -3 sequence (-3 dB bandwidth) (auto or manually selectable)
• SSB Phase noise：-98 dBc/Hz @ 10 kHz offset
• Dynamic range：>106 dB at 2.4 GHz, 2/3/(TOI-DANL) in 1 Hz RBW
• Measurement range：DANL to maximum continuous input
功能与结构

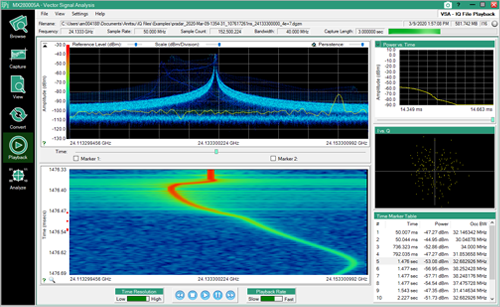

IQ Signal Master
PC based IQ analysis software for use with IQ data captured from a Remote Spectrum Analyzer
IQ Signal Master MX280005A Vector Signal Analysis Software provides a comprehensive suite of measurements that deliver post processing and analysis of IQ data files captured on the Remote Spectrum Analyzers. The software is designed to bring together all the essential tools required to capture IQ data files and then gain critical insights into the nature of the captured signals. Modes within the application, support the ability to capture or stream IQ data into the PC memory, perform modulation quality measurements and playback IQ data with high frequency and time resolution.
A file conversion mode allows IQ data captured on the supported analyzers to be converted to the format required for playback using a Vector Signal Generator MG3710E further enhancing the overall capability.
The software is designed for national RF spectrum regulators, security agencies and defense electronics companies who need to gain critical insight into RF signals that have been captured in the field. It is also suitable for organizations that need to monitor and protect RF spectrum from unlicensed operators or unintended sources of interference
IQ Signal Master MX280005A Vector Signal Analysis Software
入门指南
通过以太网连接 至 远程频谱监控器
通过仪器上的千兆以太网端口，实现与 MS27101A 之间的通信。提供多种选项，以便使用 DHCP 服务器动态获得 IP 地址，或用于设置静态的 IP 地址。本款仪器发运时的默认静态 IP 地址为 10.0.0.2。通过笔记本电脑/台式电脑连接 至 仪器后，IP 类型可通过监控器集成网络服务器呈现的用户界面进行更改。
如果使用 DHCP，Anritsu 会提供以太网发现程序，该程序能够查询连接 至 您网络的所有设备。您可以从 Anritsu 网站上找到以太网发现程序。
您可以通过我们的“资料库”选项卡，下载《以太网配置快速入门指南》，以了解关于配置以太网连接的更多详细信息。

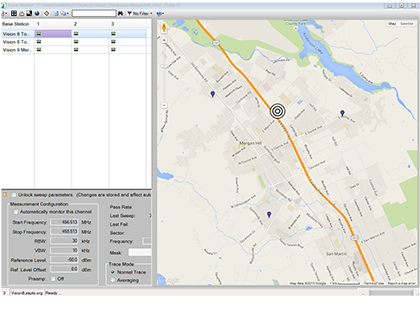

Vision Software
Vision™ is a software application which runs on a PC/laptop using the Windows operating system (Windows 7/8/10/11). It can optionally be used for monitoring, identifying, and locating interference signals.
Vision Monitor
Vision Monitor is the visible user interface for monitoring remote spectrum activity. Measurement data is provided in a variety of formats including spectrum trace data, spectrograms, tables and plots. Real-time spectrum measurements can be accessed from anywhere in the network where multiple monitors are deployed.
The Vision Monitor application is fully automated. Measurements can be captured and periodically uploaded to a database for further processing. Depending on need and storage capacity, users can store spectrum history over many months or years. Typically in a system with 1,000 probes with each probe uploading spectrum data every 15 minutes, a 30 day spectral history would require about 1 TB of storage capacity.
Vision Remote Spectrum Monitoring Software
典型应用
• MS27101A 远程频谱监控器应用
• 政府监管机构执行频谱政策
• 空白频谱监控
• 敏感站点监控（国境、军事机构和核电站）
• 机场监控（监控通常与调频波段相邻的通信频率）
• 监控监狱/拘留所，以捕捉非法广播
• 主动列车控制 (PTC)，确保列车通信频道正常
• 有线电视，减少到外部环境和有线系统的泄漏
• In-door and out-door coverage mapping
• 相关链接
型号与选件
• MS27101A-0128：Vector Signal Analysis Enabled (use with MX280005A)
• MS27101A-0706：9 kHz 至 6 GHz Spectrum Monitor
• MS27101A-0400：Vision Monitor Enabled
• MS27101A-0401：Vision Locate Enabled (requires option 400)
• MS27101A-0407：High-Speed Port Scanner
• MS27101A-0486：Coverage Mapping (requires option 407)
• 760-288-R：Transit Case
• 2000-1371-R：Ethernet Cable, 2.13m (7 ft)
• 2000-1528-R：GPS Antenna, SMA(m) with 5 m (15 ft) cable, 3 dBi gain, requires 5 VDC
资源下载
• MS27101A 远程频谱监控器 详细指标见 MS27101A 远程频谱监控器 详细指标页。
• 官方资料：Spectrum Monitoring and Surveillance Poster（产品手册）、IQ Signal Master MX280005A Vector Signal Analysis Software Product Brochure（产品手册）、C-RAN In The City Poster（产品手册）、Interference Hunting Poster（产品手册）、Vision Software MX280001A Product Brochure（产品手册）、Remote Spectrum Monitor MS27101A Quick Fact Sheet（产品手册）
注：以上内容与指标取自安立官网该产品详情页。
安立 · onetest 仪器资源库
安立
MS27101A 远程频谱监控器 详细指标
1U 半机架远程频谱监控器，频率范围 9 kHz 至 6 GHz，扫描速度最高 24 GHz/s，内置网络服务器支持浏览器远程查看与控制，适用于室内频谱监测与干扰排查。
详细指标
• Frequency Range：9 kHz 至 6 GHz (tunable to 0 Hz)
• Tuning Resolution：1 Hz
• Maximum sweep speed：24 GHz/s
• Resolution bandwidth：10 Hz 至 3 MHz in 1 至 3 sequence (-3 dB bandwidth)
• Video bandwidth：10 Hz 至 3 MHz in 1 -3 sequence (-3 dB bandwidth) (auto or manually selectable)
• SSB Phase noise：-98 dBc/Hz @ 10 kHz offset
• Dynamic range：>106 dB at 2.4 GHz, 2/3/(TOI-DANL) in 1 Hz RBW
• Measurement range：DANL to maximum continuous input
• Reference level range：-150 dBm 至 +30 dBm
• Attenuator range：0 dB 至 50 dB in 5 dB steps
• Amplitude units：Log scale modes: dBm, dBµV
• Amplitude accuracy：± 2.5 dB
• Operating Temperature range：-40° C to 50° C
型号与选件
• MS27101A-0128：Vector Signal Analysis Enabled (use with MX280005A)
• MS27101A-0706：9 kHz 至 6 GHz Spectrum Monitor
• MS27101A-0400：Vision Monitor Enabled
• MS27101A-0401：Vision Locate Enabled (requires option 400)
• MS27101A-0407：High-Speed Port Scanner
• MS27101A-0486：Coverage Mapping (requires option 407)
• 760-288-R：Transit Case
• 2000-1371-R：Ethernet Cable, 2.13m (7 ft)
• 2000-1528-R：GPS Antenna, SMA(m) with 5 m (15 ft) cable, 3 dBi gain, requires 5 VDC
资源下载
• MS27101A 远程频谱监控器 产品介绍见 MS27101A 远程频谱监控器 产品介绍页。
• 官方资料：Spectrum Monitoring and Surveillance Poster（产品手册）、IQ Signal Master MX280005A Vector Signal Analysis Software Product Brochure（产品手册）、C-RAN In The City Poster（产品手册）、Interference Hunting Poster（产品手册）、Vision Software MX280001A Product Brochure（产品手册）、Remote Spectrum Monitor MS27101A Quick Fact Sheet（产品手册）
